Настройка тюнера спутниковой антенны

Настройка ресивера

Подключение

Перед самостоятельной настройкой любого тюнера убедитесь, что он подключён к спутниковой антенне и всем остальным связанным устройствам. Далее, соедините устройство с телевизором. В последнюю очередь устройство нужно подключить к питанию от сети 220 В с помощью розетки.

В каждом таком устройстве предусмотрено максимум возможных периферийных разъёмов. Современные методы предполагают использование HDMI. А также можно использовать скарт, тюльпаны, выход для стандартной антенны.

СОВЕТ. Если вы используете только кабель антенны, учтите, что разъём «мама» должен быть подключён к тюнеру, а «папа» — к телевизору. В инструкции устройства на фото показан вид разъёмов. Когда ресивер будет подключён, определите выбор канала, который будет вам удобен. Выберите «Поиск» в произвольном режиме. Ресивер должен быть включён. Убедитесь, что на его экране при этом светится число.

После этого становится доступен интерфейс спутникового тюнера. Войти в него можно с помощью самого тюнера.

Назначение тюнера и его расположение

Для пользователей, а таковых найдётся немало, совсем неразбирающихся в радио- теле- электронике, слово «тюнер» воспринимается сложным для полного понимания.

Однако ничего сложного в этом слове нет, так как по сути, за ним скрывается обычный смыл приёмника сигнала.

Одна из многочисленных конструкционных вариаций приемника (тюнера) телевизионного сигнала от спутника, традиционно представляющего основу спутниковой системы наряду с «тарелкой» – спутниковой антенной

В данном случае, речь идёт о приёмнике телевизионного сигнала, транслируемого через спутник.

Принятый тюнером сигнал преобразуется для согласованной обработки телевизором. В итоге пользователь воспринимает визуально на экране ТВ сформированную сигналом телевизионную картинку.

Перед тем как приступать к установке тюнера рекомендуем прочесть другие наши статьи, где мы подробно рассказали как правильно установить спутниковую антенну своими руками и настроить “тарелку” на спутник.

Правильная установка тюнера

После приобретения телевизионного приёмника пользователю потребуется настроить его. То есть выполнить ряд последовательных шагов согласно инструкции, прежде чем принимаемый сигнал будет преобразован правильно и выведен на ТВ-экран.

Далее будет подробно рассмотрен этот процесс на примере тюнера системы «Триколор ТВ».

Ещё до момента начала настроек, тюнер следует установить на ровной, твердой поверхности, желательно рядом с телевизором, но не ближе 10-15 см от экранной панели или задней стенки.

Примерно так следует разместить аппарата рядом с телевизионным приемником. Правильная установка тюнера – когда используется ровная жесткая поверхность и соблюдаются технические расстояния между ним и телевизором

Модуль приемника должен устанавливаться с учетом беспрепятственного доступа воздуха к вентиляционным областям, обычно это нижняя и верхняя крышки или боковые. Нарушение вентиляционного режима грозит перегревом и сбоями в работе аппарата.

Обычно комплект поставки составляет:

• модуль тюнера;
• пульт управления (ПДУ);
• модуль-переходник питания;
• кабель соединительный типа 3RCA.

Установленный по месту тюнер необходимо соединить соответствующими кабелями с телевизором. Проводят эту операцию обязательно при отключенном сетевом кабеле.

Интерфейсы и контрольные элементы

Корпус стандартного тюнера прямоугольный, имеет переднюю и заднюю панель, где размещаются элементы контроля работы и системные интерфейсы. Первые, как правило, занимают область передней панели. Вторые размещаются в области задней корпусной панели.

Из контрольных элементов главными является кнопка включения/отключения питания, кнопки смены режимов и каналов, информационный дисплей и слот карты пользователя.

Интерфейсная составляющая современного тюнера предоставляет конечному пользователю многообразие вариаций подключения источника вывода изображения и трансляции звука

Интерфейсы, как правило, размещаются на задней панели. Число интерфейсов современного тюнера достаточно велико и может достигать более 10:

1. Под кабель ВЧ (RF OUT) соединения с ТВ.
2. Под кабель эфирной антенны (RF IN).
3. Соединение с другим тюнером (LNB OUT).
4. Соединение кабеля спутниковой антенны (LNB IN).
5. Композитное видео (VIDEO).
6. Под соединение с компьютером (USB).
7. Подключение ТВ (SCART).
8. Подключение ТВ (HDMI).
9. Подключение звука через «тюльпан» (AUDIO).

Там же – на задней панели традиционно располагается розетка для штекера адаптера питания, иногда переключатели режимов и предохранители.

Вариант соединительного кабеля (SCART/3RSA), который может использоваться при подключении выхода тюнера спутникового телевидения с входным интерфейсом стандартного приемника телевизионного сигнала

Подключение тюнера кабелем к телевизионному приемнику обычно выполняется посредством «SCART» кабеля (полная распайка) через соответствующий разъем.

Однако не исключаются другие варианты, в том числе сигналом RF OUT через стандартный антенный вход телевизора. Но в этих вариантах качество изображения и звука снижается.

Что нужно знать перед подключением

От вещателя на спутник всегда поступает только прямой сигнал, а уже от него возможны два варианта ретрансляции:

• Прямая. Излучение от спутника идет на Землю по прямой траектории, и пользователь принимает электромагнитную волну сверху. Режим работы, при котором конвектор настроен на такой прием, называется вертикальной поляризацией. Такой вариант гарантирует уверенный прием сигнала практически в любых условиях, однако имеет существенный минус — излучение проходит сквозь плотные слои атмосферы и сильно рассеивается.
• Круговая. Излучение от спутника направляется по касательной орбиты Земли и идет по кругу. При такой ретрансляции география вещания значительно расширяется, однако для сигнала становятся характерными те же проблемы, которые есть у эфирного ТВ. При такой рабочей настройке спутника излучение менее подвержено рассеиванию, т.к. проходит атмосферу по касательной. Настроенные под прием такого сигнала конвекторы работают в режиме горизонтальной поляризации.

По этой причине для самостоятельной настройки спутниковой антенны важно знать не только положение спутника, но и как распространяется сигнал и доходит до пользователя. Спутниковая тарелка используется для фокусирования сигнала на приемник, и она нужна любому комплекту, т.к. пользователю всегда приходится иметь дело с рассеянным сигналом

пользователю всегда приходится иметь дело с рассеянным сигналом

Спутниковая тарелка используется для фокусирования сигнала на приемник, и она нужна любому комплекту, т.к. пользователю всегда приходится иметь дело с рассеянным сигналом.

При покупке оборудования важно рассматривать ее диаметр, т.к. в каждом регионе разная площадь поверхности, покрываемая рассеянным сигналом. Это связано с тем, что везде разная толщина плотных слоев

Это связано с тем, что везде разная толщина плотных слоев.

Также спутниковые тарелки различаются по двум критериям:

• Конструкция. Выделяются две разновидности устройства — прямофокусные (с отражением к центру) и офсетные (фокус смещен вниз). Последние просты в производстве и дешевые, используются в большинстве недорогих комплектов и не могут гарантировать качественный прием с нескольких конвекторов сразу. Прямофокусные изготовляются специально для монтажа большого числа головок.
• Крепеж. По типу монтажа бывают статичные и поворотные устройства. У последних видов есть привод, периодично передвигающий антенну в пределах заданного углового значения. Это повышает уровень конкретного излучения, а также позволяет принять вещание с десятков спутников.

Сборка спутниковой тарелки

Из инструмента для сборки обычно хватает пары рожковых ключей на 10 и 13, плюс крестовая отвертка. Для крепежа к стене потребуется перфоратор и анкерные болты.

Когда определились с комплектацией, перво-наперво необходимо правильно собрать саму тарелку. Здесь есть несколько нюансов.

Так например, при сборке траверсы обратите внимание, что поперечная планка, которая крепится к самому зеркалу тарелки, должна накладываться именно поверх нее. Если ее прикрутить с другой стороны, а физически это возможно, тогда:

Если ее прикрутить с другой стороны, а физически это возможно, тогда:

во-первых, у вас будет плохая соосность отверстий

во-вторых, обратный конец траверсы, где цепляются головки, уйдет из фокуса

В результате чего, изначально будет тяжело поймать хоть какой-то сигнал. Кроме этого, крепление которое идет на кронштейн, при настройке спутников над горизонтом (относительно вашего географического проживания), должно цепляться регулируемой частью вниз.

А для спутников находящихся ниже горизонта — наоборот, регулируемой частью вверх.

Так как в этом случае, вам уже понадобится не поднимать, а опускать зеркало.

Настройка ТВ-каналов в спутниковом ресивере

Поскольку меню настроек на разных моделях тюнеров может отличаться, рассмотрим принцип поиска каналов на примере наиболее популярного из них.

В некоторых моделях ресиверов есть так называемый «слепой» (то есть автоматический) поиск по всем частотам, однако, присутствует он не везде и не всегда правильно функционирует, поэтому лучше всего искать ТВ-каналы вручную.

В первую очередь нужно выяснить параметры спутникового вещания необходимых каналов. Чаще всего за определённое время до перехода на другую частоту канал уведомляет об этом зрителей, показывая текстовое сообщение с будущими параметрами вещания. Если появилось такое сообщение на экране телевизора, его нужно записать. Если же изменение параметров застало врасплох, придется искать соответствующую информацию в таблице частот.

• Сперва нужно выполнить пункты 1 и 2 первых двух способов настройки тюнера.
• Затем на ПДУ нажимать жёлтую кнопку и перемещаемся в меню редактирования частот.
• Нажать зелёную кнопку («Добавить») и вручную прописать параметры вещания необходимого канала, используя цифровые кнопки ПДУ. Если эти параметры уже прописаны в ресивере, на экране телевизора появится соответствующее уведомление, после чего тюнер перейдёт на указанную частоту.
• После всех вышеописанных действий необходимо нажать красную кнопку пульта управления, а затем кнопку «ОК». После этого начнётся поиск каналов по указанным параметрам.
• Когда поиск завершится, выйти из меню кнопкой «EXIT», попутно соглашаясь с сохранением изменённых настроек.

Найденные в результате такого поиска ТВ-каналы обычно отображаются в конце общего списка, найденные ранее при этом не удаляются, хотя перед началом манипуляций можно удалить все имеющиеся каналы, сбросив настройки тюнера до заводских (в этом поможет соответствующий пункт установочного меню). Для пущей наглядности можно посмотреть видео по настройке ресивера.

Если Вы уверены, что выполнили все действия верно, но настроить спутниковый тюнер самостоятельно не получилось, лучше не рисковать и обратиться в ближайший специализированный центр по обслуживанию систем спутникового телевидения.

Рубрики Это интересно

• Торцовочная пила с протяжкой по дереву: устройство, рейтинг
• Фуговальный станок по дереву для домашней мастерской
• Циркулярный станок по дереву: конструкция и разновидности
• Электрический паяльник с регулировкой температуры и мощности
• Распиловочный станок по дереву: строгальный станок для дома

Чтобы провести настройку тюнера спутниковой антенны самостоятельно, нужно сделать небольшую подготовку.

Сначала нужно выяснить точные координаты точки, где будет установлена антенна. Это можно легко узнать в интернете.

После этого понадобятся сведения о параметрах передачи данных с выбранного спутника:

• позиция спутника по горизонту;
• частота транспондера;
• скорость передачи информации;
• поляризация сигнала;
• коррекция ошибок (FEC).

Последний параметр не всегда является обязательным, т.к. в некоторые модели ресиверов заложена соответствующая функция автоматически.

Сведения о транспондере тоже можно легко найти в интернете, если просто ввести название спутника.

Также обязательно надо знать углы наклона и поворота антенны. Узнать их можно либо у соседей, если у них уже есть настроенная антенна (и если они проводили настройку самостоятельно), либо вычислить вручную. Для этого в интернете можно найти специальные алгоритмы.

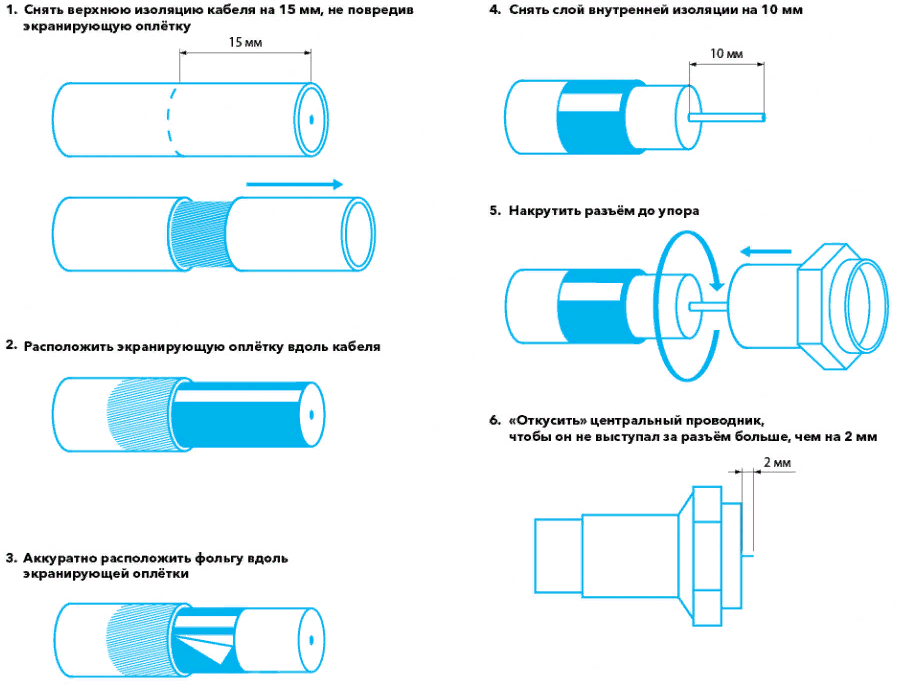

Монтаж телевизионного разъёма

Чтобы присоединить телевизионный разъём к конвертеру, повторите следующие действия:

• Зачистите верхний слой кабеля. Достаточно обработать 15 мм.
• Разверните оплётку, расположенную вдоль провода.
• Выверните фольгу, которая находится сверху покрытия.
• Удалите изоляцию проводника на 1 сантиметр.
• Вмонтируйте подготовленный кабель в F-разъём.
• Оставьте выступающую часть центрального проводника длиной не более двух миллиметров, остальное срежьте.
• Выполните герметизацию обрабатываемого участка с помощью термоусаживающей трубки или двух слоёв изоленты. Покройте её силиконовым герметиком.
• Зафиксируйте кабель с помощью пластиковых стяжек.
• Присоедините второй конец провода к принимающему устройству.

Как подключить приёмник к телевизору?

Первый способ:

С помощью высокочастотного антенного кабеля. Подключите к гнезду для антенны в телевизоре. После включения устройства появится надпись «Boot» и маркер канала.

Если при нажатии на поиск каналов появится информация об отсутствии сигнала, то это характеризует нормальную работу ресивера.

Второй способ:

С помощью низкочастотного кабеля с разъёмом. После подключения и включения оборудования на экране отобразится «Boot».

Нажмите клавишу «А/В» на пульте. Должна появиться фраза «Нет сигнала».

Установка и настройка спутниковой антенны МТС

Понадобится вскрыть установочный пакет, и вытащить из коробки все детали. Там же должна быть и инструкция по сборке, паспорт с техническими характеристиками. Благодаря этим документам можно легко собрать антенну.

Как собрать антенну

Однако некоторые пользователи предпочитают собрать антенну вручную, не приобретая комплект от провайдера, где есть уже все необходимые детали. Для этого нужно купить следующие запчасти, инструменты и оборудование:

• Приставку или модуль. Если устройств несколько, то понадобится столько же гаджетов;
• Спутниковая антенна;
• Кронштейн;
• Конвертер с нужным количеством выходом (для каждого устройства);
• Коаксиальный кабель;
• F-разъем;
• Набор ключей и отверток.

Схема сборки и инструкция

1. Кронштейн крепится к антенне, надежность конструкции обеспечивается благодаря крепко затянутым гайкам.
2. Более крупный и массивный кронштейн располагается в обратную сторону от антенны, поскольку на нем будет держаться вся конструкция, прикрепленная к стене.
3. Также необходимо установить конвертер к опоре так, чтобы он был лицевой стороной по направлению к зеркалу.
4. К антенному кабелю прикрепите F-разъем так, чтобы он плотно прилегал к оплетке.
5. Вставьте антенный кабель в разъем конвертера и заизолируйте место, где он будет входить.
6. Протяните кабель к ТВ и подключите его к приставке.
7. Вставьте в приставку смарт-карту МТС ТВ. Если вы выбрали Интерактивное ТВ МТС, также вставьте SIM-карту в соответствующий разъем.
8. Осталось подключить приставку к телевизору кабелем HDMI и включить ее в сеть.

Для удобства пользователей ниже представлено видео, где подробно описывается процесс сборки спутниковой антенны:

Как прикрепить к стене

После того как устройство будет собрано, пользователь сможет установить ее на стену дома.

Для точности можно использовать карандаш, прислонить кронштейн к поверхности, а затем обвести будущие отверстия. Для крепления используются дюбеля. Необходимо туго затягивать гайки, чтобы конструкция не пострадала во время ветра и дождя. Необязательно устанавливать антенну высоко, главное, чтобы устройство было направлено вверх и не болталось.

Как настроить углы поворота антенны и конвертера

На официальном сайте пользователь имеет возможность узнать азимут, а также направление относительно его места жительства, которое обеспечит качественный сигнал. Уровень передачи сигнала на конвертере должен быть больше 65%, иначе будут помехи при трансляции.

Ниже представлена видеоинструкция по настройке антенны. Мастер подробно рассказывает об установке спутниковой антенны, разбирает ошибки клиента. Видео будет познавательно не только для настройки, но и правильного крепления устройства.

Как проверить сигнал

Отследить сигнал можно при помощи включенного телевизора (предварительно понадобится настройка приставки или модуля). Либо понадобится скачать приложения, которые помогают проверить уровень сигнала.

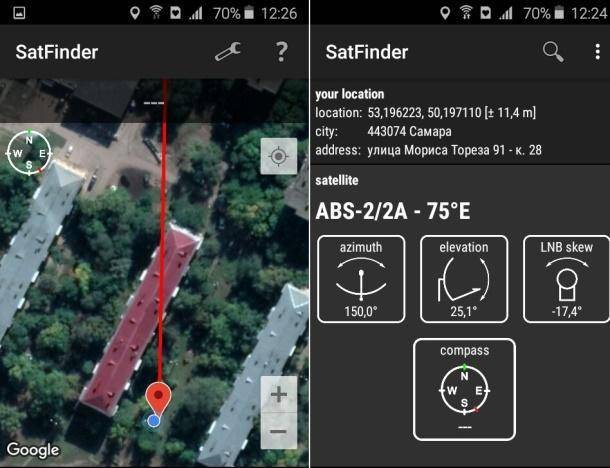

Можно скачать в Гугл Плей или Эппл Стор программное обеспечение «SatFinder».

Потребуется выбрать спутник, который производит вещание – ABS2. Далее следует нажать на значок лупы, и обозначить свое местоположение. Программное обеспечение загрузит данные (для этого нужно подключиться к мобильному интернету или вай-фай), после чего красной линией обозначит верное направление антенны. При повороте качество сигнала улучшится.

Как вариант пользователь может использовать программу на официальном сайте провайдера, разработанную для подобных случаев.

Подключение и настройки тюнера спутниковой антенны самостоятельно

Прежде чем переходить к ответу на вопрос, как настроить каналы на спутниковой антенне, следует присоединить тюнер к ТВ самостоятельно. Для этого можно использовать несколько вариантов от производителей.

Таблица 1. Подключение тюнера к ТВ самостоятельно

Каким способом	Изображение
Производите подключение при помощи стандартного кабеля HDMI, необходимый разъем есть практически во всех современных ТВ.
Иногда в комплекте может идти кабель скарт – скарт (гребенка).
Одним из самых распространенных способов соединения тюнера и ТВ являются тюльпаны. Вставляете по цветам в соответствующие разъемы сзади или на передней панели телевизора.
Другой вариант тюльпанов Y, Pb, Pr также может встретиться в комплектации.
Последний вариант – это вход подключения через коаксиальный кабель при помощи RF OUT.

Подключив оборудование и включив его в сеть, переходи непосредственно к настройке каналов на ТВ. Для этого вначале нажимаете на кнопку меню на пульте от тюнера. Если ничего не произошло на экране телевизора, что-то подключено не так или не включено в сеть.

Меню спутникового ТВ

Осталось выполнить последние настройки и поиск каналов:

• Заходите в меню.
• Открываете установки или инсталляцию.
• Внизу экрана в открывшемся окне будет две шкалы, показывающие качество сигнала.
• Основные настройки выставлены по умолчанию. Выбираете название спутника.
• В строке LNB указываете тип конвектора.
• Остальные данные не трогаете, только проверьте, включено ли питание LNB.

Когда шкалы мощности будут показывать высокие цифры, подключаете коаксиальный кабель, который идет от конвектора к ресиверу. При этом заранее следует подготовить F-коннекторы. Вот видеоматериал о правильном подключении.

Установка антенны

Настройки спутниковых каналов производятся только после того, как будет собрана антенна.

Крепить ее нужно максимально прочно. Иначе при сильном ветре она сместится. А изменение положения хотя бы на пару миллиметров сильно изменит качество сигнала.

Разумеется, сильно закрепить сначала нужно только ножки, а не антенну целиком. Иначе она будет неподвижной.

При креплении антенны нужно выбирать такое положение, чтобы она смотрела в ту сторону, где находится тот или иной спутник.

Сейчас можно найти много программ, которые помогают определять их положение при помощи GPS. Вам останется только направить антенну в ту сторону, что подскажет телефон.

Настройка ресивера

Вне зависимости от типа устройства, инструкция, как настроить тюнер, примерно одинакова для устройств любого типа — обвешаны ли они дополнительными функциями или самые простые. Процесс настройки состоит из нескольких пунктов, которые будут подробно рассмотрены в пунктах ниже.

Перед тем, как приступать к настройке тюнера на спутник, нужно убедиться, что само устройство подключено к телевизору и к антенне, которая принимает сигнал со спутника. То, как подключать конкретное устройство к телевизору и к антенне, которая принимает сигнал со спутника, должно быть сказано в инструкции, которая прилагается к конкретному тюнеру — там будет рассказано, куда вставлять провода и какого они должны быть цвета. Кроме того, не забудьте, что сам тюнер нужно подключить к розетке для того, чтобы он вообще смог работать.

Не волнуйтесь за то, что тюнер не подойдет к телевизору. Если модель одного или другого не совсем старая — должно совмещаться хорошо, так как в каждом тюнере предусмотрено много разъемов, а современные телевизоры делают с оглядкой на то, что к ним будут подключаться разные устройства, в том числе и спутниковые антенны и тюнер.

После того, как вы все подключили, нужно определиться с выбором канала, через который будет осуществляться поиск, с которым будет удобно работать. После включения телевизора с помощью пульта выберите настройки и нажмите “Поиск”. Убедитесь, что на экране ресивера при поиске каналов светится цифра. После этого можно зайти в настройки, с которыми дальше и пойдет работа.

Работа в настройках меню

Для нормальной настройки нужно найти в меню примерно такие пункты: LNB, DISEqC, 0/12V, Позиционирование, Вспышка тона. Также при настройке тюнера на спутник нужно проверить некоторые показатели. Прежде всего посмотрите, получается ли обмениваться сигналом со спутником, который вам необходим. Потом нужно выяснить, правильно ли заданы настройки для головки спутника:

1. Для C-Band (LNB, частота 5150).
2. Для головки кругового типа — круговая LNB 10750.
3. Для головки линейного типа — универсальная 9750/10600.

Информация о том, какая у тюнера спутниковая головка, как правило написана в инструкции по использованию устройства.

После этих действий нужно установить DISEqC для нужного спутника. Для этого нужно найти соответствующий пункт. Советуем записать информацию о том, какие выходы подходят для вашей антенны.

Кроме того, внимательно нужно отнестись к таким пунктам в настройках:

1. Порт Дисек — это несколько входов, которые могут переключаться, чтобы их можно было подключить ко входам головки спутников.
2. Питание LNB — это то, как правильно называются спутниковые головки. Этот тип применяется для того, чтобы управлять подпиткой головки спутника или устройств “Дисек”.
3. 0/12V — его применяют для того, чтобы переключать два прибора.

Как добавить канал

Для того, чтобы сделать это, нужно выбрать пункт сканирования передатчика на необходимом для вас спутнике в тюнере. Для каждой страны есть несколько спутников, которые передают телевизионный сигнал — так удобнее, они покрывают больше и каждый житель может выбрать тот спутник, с которого у него будет правильный прием с четким изображением и сигналом. Особенно оправдано наличие нескольких спутников для больших стран — таких как Россия.

Чтобы установить канал приема, войдите в список настроек для вашей страны. После этого для России нужно выбрать спутники Амос, АБС1 Ямал, Сириус, Хотбёрд.

Сканирование транспондера

Нужно отсканировать сигнал с транспондеров для того, чтобы стал правильным список необходимых каналов. Эти функции легко найти в меню для выбора.

Строки поиска в настройках телеканалов показывают, каким будет способ поиска.

Выбор типа каналов. Тут можно выбрать канал, в зависимости от его типа вещания. Это может быть TV Only — если вы хотите принимать только телевизионный сигнал либо TV and Radio если хотите принимать оба сигнала соответственно.

Способ поиска. Тут можно выбирать опции каналов по типу шифрования. Если это All, то устройство на спутник будет искать все, что может быть доступно, в том числе закодированные или спрятанные каналы. Также можно выбрать Free to Air — спутник будет искать только каналы, которые доступны всем.

Кроме того, поиск бывает следующих видов:

• Поиск транспондера.
• Поиск по сети — он ищет несколько устройств для определенного спутника.
