Подключение флешки к автомагнитоле

Кабель AUX для магнитолы и разъем Аукс в автомобиле: особенности, выбор, преимущества и недостатки

Современные штатные головные устройства и универсальные автомагнитолы отличаются от простых аналогов расширенным функционалом и возможностями. При этом сегодня, прежде всего, автолюбителей интересует возможность быстрого и простого подключения всевозможных мобильных устройств (MP3 плееров, USB накопителей, планшетов, смартфонов и т.д.) для воспроизведения музыки.

В подобной ситуации выходом становится разъем AUX, который с большой вероятностью имеется в большинстве магнитол и ГУ на машинах, в среднем, от 2005 года выпуска. Далее мы рассмотрим AUX, что это такое, чем отличается от USB, какие плюсы и минусы имеет такое подключение и т.д.

Читайте в этой статье

Что сделать, если требуется кассета

Иногда электроника старого кассетника настраивается так, что играть он может, только когда кассета вставлена. В случае модернизации играть будет нечему. Решением будет найти в сети схему своего кассетника и выяснить, какая перемычка зажимается вставленной кассетой. Закрывают перемычку, и магнитола будет «уверена», что кассета находится на месте.

Древняя автомагнитола, лежащая на полке в кладовке, прослужит ещё не один год. Вместо покупки новой — добавьте старой поддержку USB.

Приобретая транспортное средство, автомобилисты обращают внимание не только на его техническое состояние, но и также на уровень комфорта, который сопровождает этот автомобиль. Безусловно, с течением времени даже самое современное оснащение технического средства устаревает, появляются альтернативные варианты, которые ещё активнее приветствуются автомобилистами

Процесс модернизации развивается стремительно, затрагивая, в том числе, и оснащение салона проигрывающими устройствами.

К автомагнитоле можно подсоединить флешку для прослушивания музыкальных записей.

Ещё несколько лет назад в продаже можно было найти автомагнитолы, рассчитанные на применение оптических дисков. В настоящее время широчайшей популярностью пользуются устройства, воспроизводящие музыкальные файлы с флешки. Конечно, опираясь только на источник воспроизведения, отказаться от своей любимой автомагнитолы, большинству автомобилистов сложно. К тому же, большинство цифровых устройств, реализуемых в торговой сети, имеют сомнительное происхождение.

Если вы желаете оставить свою магнитолу, но оснастить её дополнительными устройствами, благодаря которым станет возможным подключение к ней флешек, тогда вам будет достаточно полезно изучить рекомендации, как быстро подключить флешку к автомагнитоле.

Вариант с адартером

Адаптер работает не только с USВ, а и с картами памяти

Гнездо на задней стороне может быть у большинства заводских магнитол. Вся работа сводится к нескольким действиям:

  1. вытаскивают магнитолу из авто;

    НА задней стенке магнитолы оставлется гнезда для подключения

  2. отсоединяют разъём проигрывателя дисков;
  3. на его место включают USB-адаптер.

Адаптер можно положить так

Плюсы такого решения:

  • Магнитола «решит», что вы просто сменили плеер. Соответственно, если магнитола поддерживает воспроизведение MP3 c диска, она сможет играть его и с флешки.
  • Некоторые адаптеры, кроме поддержки USB, имеют поддержку карт памяти. Можно вытащить карту из смарта, о котором писали выше, и вставить в такой адаптер.

Но есть и минус

Протоколы управления у разных автомобилей различны, поэтому при смене авто, скорее всего, придётся менять и адаптер. Но при покупке новой машины этот вопрос не так уж и важен.

Виды устройств

Передачу сигнала с телефона к штатной магнитоле можно организовать несколькими способами, для каждого из которых существует свой вид устройств. У каждого варианта есть свои сильные и слабые стороны, зная которые любой сможет подобрать bluetooth адаптер для машины, подходящий ему.

FM-трансмиттер

FM-трансмиттер достаточно популярен у автомобилистов в России, несмотря на многие недостатки. Он представляет собой устройство, которое вставляется в прикуриватель для музыки с радио или приема звонков с телефона. Так как питание трансмиттера осуществляется через прикуриватель, то он все время будет занят. И это не единственный недостаток FM-трансмиттера.

Как можно в машине подключить USB-флешку к магнитоле через AUX (аукс)

Сам передатчик достаточно большой и редко выглядит аккуратно, поэтому многие считают его не эстетичным. Но главным минусом можно считать возможность пересечения FM волн. Автомобили в соседнем ряду могут случайно (или специально) слушать ту же волну, настроившись на нее через свою автомагнитолу. А если рядом находятся 2 машины, которые пользуются похожими устройствами и пытаются прослушать одну и ту же волну, то возникают помехи, шипение, пропадает звук.

Популярность трансмиттеров объясняется низкой стоимостью и широким распространением. Купить такое устройство можно почти на каждой заправке и во всех магазинах автотоваров.

Bluetooth flash

Bluetooth flash внешне неотличима от привычной флешки. Она предназначена для подключения через USB порт и позволяет осуществлять передачу данных по блютуз. У устройства есть ограниченный объем внутренней памяти, как на простой флеш-карте. Туда загружается информация с внешних устройств. Автомагнитола считывает эту информацию так, словно к ней подключена простая флешка.

Плюсы такого устройства:

  • низкая стоимость;
  • маленький размер;
  • широкий ассортимент цветов и дизайна;
  • возможность подключения к любому проигрывателю с USB портом.

Минусы FM-трансмиттера:

  • среднее качество связи, возможно пропадание или «заикание» звука;
  • некоторые магнитолы полностью отказываются считывать такие устройства;
  • если автовладелец использует USB-зарядку для телефона, то придется купить переходник из прикуривателя для USB в машину.

Такой вариант адаптера лучше всего подойдет тем, у кого в авто нет входа для аудио в магнитоле. Предпочтение рекомендуется отдавать моделям со встроенным ресивером, который улучшит качество звучания.

Владельцам иномарок будет интересно узнать, что существует специальный адаптер для японских автомагнитол, позволяющий подключаться и слушать отечественные радиостанции

При этом неважно, будут ли использованы возможности самой автомагнитолы или любой bluetooth

USB bluetooth AUX адаптер

Специалисты утверждают, что лучшим вариантом является USB AUX bluetooth адаптер. Это недорогое универсальное приспособление, которое подходит каждому, у кого есть аукс-выход в машине. Такой переходник для автомагнитолы для USB решает сразу несколько задач, позволяя принимать входящие вызовы, воспроизводить аудиофайлы с flash накопителя или телефона.

Как выбрать блютуз-адаптер для автомагнитолы

Bluetooth модуль также называют переходником с формата SD на стандартный USB. В этом переходе и заключается принцип работы девайса. Когда происходит подключение адаптера, он одновременно получает питание и воспроизводит цифровой звук. Это похоже на работу беспроводного зарядного устройства.

Некоторые могут перепутать данное устройство с CAN-адаптером. Он нужен для того, чтобы упростить управление автомагнитолой. В современных машинах электроника содержит в своем устройстве кан-шину, с которой любые данные поступают на магнитолу.

Если CAN-адаптер для WV не подключен, то управление автомагнитолой существенно усложняется. Она не станет переключать уровень подсветки в темное время суток, хотя на качество звука это не оказывает влияния.

Главное преимущество USB AUX адаптера для штатных магнитол заключается в том, что он четко и без провалов воспроизводит аудиофайлы. Он отличается стабильной работой, возможностью подключаться к большинству моделей магнитол и имеет небольшой размер.

Существуют и недостатки:

  • относительно высокая стоимость;
  • неэстетичность;
  • постоянно занят выход AUX.

Однако USB адаптер для магнитолы компенсирует минусы плюсами.

С помощью старого плеера

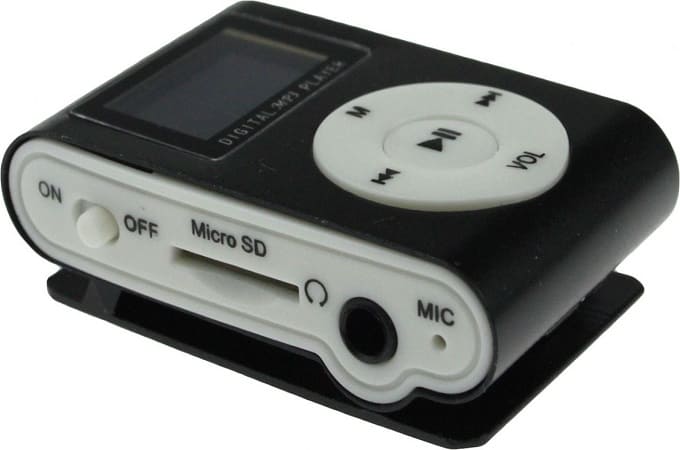

Перед выполнением работ нужно подготовить ненужный МР3-плеер, способный воспроизводить музыку с карт памяти. Устройство должно быть снабжено разъемом для подключения наушников. Процесс подключения флешки к магнитоле через AUX включает следующие этапы:

  1. Демонтаж магнитолы. Вывинтив удерживающие корпус винты, прибор вынимают из посадочного места. После этого демонтируют привод, предусмотренный для считывания информация с компакт-дисков.
  2. Соединение устройств. Плюсовой кабель МР3-плеера соединяют с контактом магнитолы, на который после включения поступает напряжение. Вход магнитолы совмещается с выходом выбранного аудиоустройства. Микросхема плеера подключается в основании автомагнитолы. Для размещения платы используют место, остающееся после удаления CD-привода. Все соединения необходимо изолировать, это поможет избежать возникновения короткого замыкания.
  3. Выведение элементов управления плеером на переднюю панель автомагнитолы. Кнопки займут место клавиш удаленного CD-привода. После включения механизма AUX появится возможность воспроизведения музыки с флеш-карты. Кнопки плеера могут использоваться для выбора композиций и увеличения скорости проигрывания.

Перед началом прослушивания музыки нужно уменьшить громкость. Это поможет избежать изменения качества звука, возникающего при резком усилении входного сигнала.

Как сделать и подключить USB-вход к магнитоле

Чтобы сделать подключение USB-разъёма во встроенную автомобильную магнитолу, необходимо выбирать MP3 плееры, в которых имеется аудиовыход под стандартные наушники на 2,5 или 3,5 мм. От данного гнезда будем снимать звук.

Монтаж платы

Пошаговый алгоритм прикрепления USB к штатной магнитоле может состоять из таких пунктов:

  • демонтируем аудио из передней панели автомобиля;
  • избавляемся от лентопротяжного механизма в кассетниках или от привода вращения дисков в CD-чейнжерах;
  • от платы аудиосистемы запитываемся напряжением для платы встраиваемого гнезда;
  • в некоторых случаях придется установить схему преобразователя напряжения с 12 В до 3,6 В, ведь большинство плееров потребляют низкий вольтаж;
  • подключение звука от устанавливаемой платы проводится от разъема AUX через экранированный кабель в медной оплетке, для этого на плате штатной автомобильной магнитолы нужно оттискать контакты RCH (правый канал) и LCH (левый канал);
  • на освобождённое место от лентопротяжного механизма монтируем встраиваемую плату таким образом, чтобы USB располагался в отверстии для кассеты либо дисков штатной магнитолы;
  • все соединения проводим максимально аккуратно, чтобы не допустить короткого замыкания;
  • управление встроенным плеером выводим на запасные (незадействованные) кнопки от CD-привода или привода кассет.

На финальном этапе возвращаем аудиосистему на своё место. Так как подключить USB к магнитоле можно без полного демонтажа мультимедиа, то в подобных случаях необходимо откинуть клемма от аккумулятора.

Самодельный переходник

Некоторые модели магнитол оснащены свободным гнездом AUX. Данное обстоятельство способно существенно упростить переоборудование. В качестве дополнительных материалов потребуется комплект:

  • штекер мини-джек 3,5 мм.;
  • разъём типа «тюльпан»;
  • экранированный кабель с четырьмя жилами.

Перед началом работ рекомендуем проконтролировать состояние проводов от наушников на возможный обрыв. Для этого потребуется мультиметр, включенный в режиме омметра. У кабеля от наушников на конце удаляем изоляцию. Внутри будут располагаться провода синего/зелёного и красного цвета. Они соответствуют правому и левому каналам. Непосредственно наушники обрезаем заранее за ненадобностью. Зачищенные контакты припаиваем к центральным контактам на «тюльпане». Экранированную часть паяем со стальным основанием разъема. В результате получится распайка, в которой средние контакты получают сигналы от левого и правого каналов, а остальное – общий контакт. К разъёму внешнего сигнала подключаем переходник, помогающий законнектить плеер, телефон, планшет либо иные устройства.

Использование модулятора

Если нет желания или умения паять микросхемы, то получить в машину USB-выход удастся с помощью устройства-модулятора. Подключается аппарат в прикуриватель благодаря стандартному штекеру на 12 В. Лицевая панель наделена кнопками управления и информационным LCD-монитором. В комплекте с таким плеером идет пульт. Чтобы началось воспроизведение, достаточно подключить флешку через универсальный разъем или через card-reader формата MicroSD. Далее настраиваем приемник на указанную в инструкции частоту FM и наслаждаемся музыкой формата MP3.

https://www.youtube.com/watch?v=ZR1b_9JLbTE

К преимуществам метода относится простота установки, относительно невысокая стоимость оборудования и лёгкость управления. Недостатком является то, что у моделей невысокого качества не всегда присутствует передача достаточной мощности. В крупных городах могут иногда возникать помехи.

Подсоединение USB-удлинителя к плате

Чтобы провести правильное соединение, для начала нужно тонким шилом или ножом поддеть переднюю панель и снять клипсовую защелку. Для снятия самой магнитолы понадобится отвертка-звездочка. Ею нужно открутить 4 угловых винта. Движением на себя надо вытащить магнитолу

Доставать ее нужно осторожно, чтобы не повредить разъемы сзади. Разъем для антенны снимают так:

  1. Поднимают фиксатор.
  2. Снимают разъем.

Остальные снимают путем нажатия на кнопку и вытаскивания фишки.

После этого нужно разобрать саму магнитолу. Первым делом срезают пломбу и снимают верхнюю и нижнюю крышки. Следующим шагом снимают привод CD, чтобы было удобнее работать. Главное при этом — не повредить шлейф. Его необходимо доставать со стороны привода. Дальше понадобятся:

  • увеличительное стекло;
  • паяльник, а лучше паяльная станция;
  • 3 резистора номиналом 0 Ом.

Если поискать на плате, то место спайки будет обозначено как R25. Находится оно рядом с конденсатором С3. Помещаем SMD0603 резистор R25 номиналом 0 Ом. Остальные 2 резистора припаиваем там, где располагаются L501 и L500. Выпаиваем имеющийся резистор R212 и заменяем его на резистор номиналом 10 кОм. И добавляем еще один такой же дополнительно.

Затем впаиваем конденсатор С515, равный 0,1 микрофарада. А потом рядом устанавливаем микросборку питания ЮСБ. Впаивается конденсатор С516 емкостью 0,1 микрофарада. В конце к разъему надо присоединить кабель под USB и впаять 2 электролитических конденсатора на место конденсаторов С500 и С501. Под них нужно сделать отверстия с изнанки планки.

Вставляют электролитические конденсаторы в отверстия, соблюдая полярность. Емкость их должна быть 100 микрофарад, напряжение — до 25 вольт. После этого можно проверить устройство, подключив к автономному блоку питания. Если все в порядке, флешка должна замигать. Воспроизвести музыку в машине не удастся, пока не установлен CD-проигрыватель. Возможно возникновение проблемы с определением накопителя. Такое может случиться, если ненадежно прикреплен шлейф.

Если соблюдать все рекомендации и четко следовать инструкции, переделка пройдет легко и интересно, а вместо CD можно будет воспроизводить флеш-носитель. Мы часто переделываем вещи, которые перестали нас устраивать, главное — делать это правильно.

Как подключить Аукс к магнитоле

Благодаря тому, что выход аукс является распространенным решением и встречается на подавляющем большинстве техники, способной воспроизводить аудио сигналы, подключение не представляет особых сложностей.

Чтобы выполнить такое подключение в автомобиле, необходимо найти AUX разъем на магнитоле или штатном ГУ, а также подготовить подходящий по длине аукс кабель. Такой аукс провод означает, что нужен кабель с двумя 3.5 мм. разъемами TRS ( 3.5 jack, 3.5 «джек») на обоих концах.

Далее потребуется один 3.5 вставить во вход AUX на магнитоле, а другой в 3.5 разъем на мобильном устройстве, после чего выбрать и запустить нужную композицию или аудиофайл на мобильном устройстве.

Теперь остается на самой магнитоле перейти в режим AUX, выбрав вход аукс в качестве источника звука. Далее, через провод аукс аудиофайлы, воспроизводимые на мобильном устройстве, будут попадать в виде аналогового сигнала на усилитель магнитолы, который усилит сигнал перед выводом на динамики.

Кстати, чтобы получить приемлемый уровень громкости и максимально снизить искажения, не следует пытаться «грузить» усилитель слишком мощным сигналом с мобильного устройства.

Обратите внимание, начальный уровень громкости определить сложно, так что перед подключением лучше выставлять на минимальную громкость как на магнитоле, так и на мобильном устройстве. Далее, опытным путем, подбирается лучший вариант звучания

На деле, если просто, уровень громкости на мобильном устройстве лучше выставить на 60-70% от максимального, после чего увеличивать и уменьшать громкость нужно на самой магнитоле

Далее, опытным путем, подбирается лучший вариант звучания. На деле, если просто, уровень громкости на мобильном устройстве лучше выставить на 60-70% от максимального, после чего увеличивать и уменьшать громкость нужно на самой магнитоле.

В любом случае, хотя не следует рассчитывать на хороший звук через AUX, однако если грамотно подойти к вопросу настроек, тогда опытным путем можно добиться приемлемого результата.

Еще добавим, что если на магнитоле нет выхода AUX, можно сделать такой выход отдельно. Для этого подбирается отдельное решение с входом 3.5, после чего этот вход нужно присоединить при помощи провода так, чтобы сигнал после подключения внешних устройств попадал напрямую на усилитель магнитолы.

Минус данного способа — необходимо обладать определенными навыками, а также разбирать магнитолу, заниматься перепайкой и т.д. По этим причинам в рамках данной статьи мы не будем рассматривать схемы, как сделать AUX в магнитоле и т.д.

Модулятор: как подключить и использовать

FM-молдулятор и ПДУ к нему

FM-модулятор — девайс, умеющий передавать сигнал с флешки (а также карты памяти) по радиоканалу. В общем случае он втыкается в гнездо прикуривателя, настраивается на определённую частоту. Эта же частота настраивается на приёмнике магнитолы. Вы (и сосед поблизости) можете слушать музыку с флешки. Но для крупного города, где радиодиапазон забит под завязку, можно поступить иначе: установить модулятор прямо в магнитофон. Как это сделать?

Для работы понадобятся:

  • паяльник;
  • набор экранированных проводов (можно брать обычные, но экранированные дадут лучшее качество (достаточное количество провода будет в исходной магнитоле);
  • Модулятор (можно использовать любой мп3-плеер). Плюсом модулятора является наличие ПДУ, а также встроенный преобразователь питания;
  • сама магнитола;
  • преобразователь напряжения 12 — 5 в.

Порядок работы

Питание

  1. После разборки магнитолы отсоединяют лентопротяжку или плеер для дисков.

Разберите свою автомагнитолу

Извлеките схему из корпуса

Питание подвести к контактам питания магнитолы

С помощью удлинителя выведите контакт поближе

Преобразователь питания в модуляторе свой, в плеере зависит от его марки.

Аудио

Экранированным проводом соединяют аудиовыход модулятора и вход магнитолы.

Распайку микросхемы усилителя можно найти в интернете.

Например, вот так выглядит схема усилителя на базе TDA2005.

Сборка

Так как в новом варианте остаётся только блок радиоприёмника, модулятор можно расположить в корпусе. Если все контакты соединены верно, то включение «AUX» или «Tape» переадресуется модулятору.

Как сделать поддержку USB и при этом оставить старый (рабочий) плеер

USB адаптер

У меня нет задачи, рекламировать какой-либо продукт, да и их сейчас просто навалом. Все дело в том, что все уже придумано до нас. В штатное головное устройство можно, а точнее в его шлей можно установить специальный адаптер, который даст вам возможности пользоваться различными выходами, всеми популярными (USB, SD, AUX).

Как это работает

Самое важное — что не нужно лезть внутрь магнитолы, либо занимать прикуриватель. Вы просто снимаете свое штатное устройство и вытаскиваете шлейф проводов.
Затем вам нужно вставить специальный переходник, между разъемом от магнитолы, и разъемом проводов, в этом переходнике есть выход для подключения USB адаптера.

  • Сам адаптер вы прячете куда угодно в салоне, бардачке панели и т.д. Но как мне кажется бардачок для этого подходит на 100%.
  • После этого устанавливаем магнитолу на место.
  • Теперь у вас есть выходы для флешки и других устройств.

Причем управление треками с флешки, возможно штатными кнопками на руле.

Тонкости в настройках

Нужно понимать, что это своего рода эмуляция для магнитолы, она «думает» что читает CD, а по сути это USB. Так что флешка должна быть правильно подготовлена.

Для этого на ней создается шесть папок с номерами, которые должны носить имена «CD». То есть «CD1», «CD2», «CD3» и т.д. В седьмую папку «CD7» — уже можно кидать музыку, только тогда она начнет проигрываться. Если этих папок не будет, то проигрывание треков не возможно!

Плюсы

Что и говорить их просто масса.

  • Легкая установка, справится даже девушка.
  • Зачастую старые магнитолы уже не могут проигрывать диски, это происходит — потому что лазер выгорает (становится слабым), поэтому начинаются заикания долгие поиски треков и т.д., с флешкой такого не будет по умолчанию.
  • Легко записывать и проигрывать, диски это все же почти одноразовая вещь, которую еще нужно записать на компе. На USB закинул за несколько минут, вставил в порт и наслаждайся.
  • Чистота звука, несравнимо с Bluetooth, какое качество закинули, такое и будет проигрываться – просто огромный плюс.
  • Не занимает места в прикуривателе.
  • Можно не менять штатную магнитолу.

Одни плюсы, можно вдохнуть жизнь в старое головную систему. Сейчас, наверное у вас замер вопрос – стоимость, какова? Если говорить про цену, то она также терпима:

Только с USB – примерно 2000 – 2500 рублей.

С USB, SD и AUX – 2500 – 4000 рублей.

Есть для всех авто – TOYOTA, FORD, VOLKSWAGEN, MAZDA и т.д.

Думаю 2000 это нормальная цена, один раз с друзьями в кабак в пятницу не сходите и купите!

Сейчас небольшое видео, смотрим.

НА этом все, думаю, заставил вас задуматься – искренне ваш АВТОБЛОГГЕР

Похожие новости

  • Как работает навигатор. Разберем рядовую машину, а также выясним…
  • SHO-ME Combo Slim. Обзор, отзыв, полезно будущим владельцам
  • CANSONIC Z1 ZOOM GPS, видеорегистратор с двумя объективами. Полн…

Зачем подключать USB

Срок службы кассет, в которых носителем информации является пленка, достаточно ограничен. Со временем частицы из намагниченной области ленты высыпаются, что негативно отражается на воспроизведении музыки. Купить сейчас новую компакт-кассету также проблематично. CD-диски в машине со временем подвергаются механическому повреждению. Это приводит к сбоям во время воспроизведения. Температурные перепады негативно влияют на сохранность лазерных дисков, которые остаются в салоне как во время летней жары, так и в зимний морозный период. Оптимальным решением является использование флеш-накопителей. Они обладают рядом преимуществ:

  • быстрое и легкое подключение через соответствующий разъем;
  • информация легко записывается и перезаписывается многократно;
  • с развитием технологий объемы памяти постоянно растут.

Вывести USB-розетку для автомобильного магнитофона можно в любом месте салона. Для этого не нужно даже избавляться от аудиосистемы. Она останется на своем месте.

Соединение через AUX

Разъем AUX — один из первых, что появились в автомобильных магнитолах. Схожие порты имелись ещё в кассетных магнитофонах. Для соединения со смартфоном используется порт 3,5 мм, который обычно применяется для подключения наушников. Нужен только шнур, на обеих сторонах которого расположены штекеры 3,5 мм.

Экран выбора способа подключения носителя на современном головном устройстве

Никаких дополнительных усилий не надо — вы просто вставляете штекеры в телефон и магнитолу. Не придётся ничего настраивать. Однако есть и недостатки. Невозможно управлять воспроизведением с головного устройства. Автомагнитола будет использоваться в качестве усилителя, так что из её регулировок будет доступна только настройка громкости.

Вариант с адаптером

Подключить USB к магнитоле можно посредством специального адаптера. Сейчас существует богатый выбор таких средств. Переходник подходит не только для USB, но и для карт памяти.

Большинство магнитол на торце имеют подходящее гнездо. Необходимо проделать следующее:

  1. Вытащить магнитолу.
  2. Найти гнездо подключения.
  3. Отсоединить разъем дискового проигрывателя.
  4. Вместо него установить USB в магнитолу.

Магнитола распознает такую операцию как простую смену плеера. Если она выводит формат MP3 c дискового носителя, то сумеет и с флеш-накопителя.

Можно поступить еще проще и вставить в адаптер карту памяти со смартфона, если такая функция поддерживается.

Помимо достоинств, такое решение имеет и недостатки. Когда владелец решит сменить машину, ему придется поменять и адаптер, потому что у каждого авто свой протокол управления. А при покупке новой машины это не такая уж и острая проблема.

Еще один способ соединения телефона с магнитолой осуществляется через разъем AUX. Данный способ подключения к внешнему устройству существует очень давно – со времен кассетных магнитол. Это самый первый способ подключения головного устройства к внешнему носителю.

Подключение смартфона к автомагнитоле через AUX выход очень простое. Нужен просто кабель с двумя Jack (3.5мм) с обеих его сторон, один из которых подключается к указанному выходу на магнитоле, второй – вставляется в разъем для наушников смартфона. Все, теперь можно выставить на смартфоне желаемую музыкальную композицию и наслаждаться.

Обязательными условиями успешности такого типа подключения является наличие кабеля (его легко купить и стоит он копейки), выхода AUX на магнитоле (они есть практически во всех магнитолах, даже не в самых современных) и, самое главное, наличие соответствующего разъема для наушников на смартфоне.

Тут ситуация бывает сложней, так как некоторые производители вообще «забывают» о таком полезным выходе, а другие используют некие специализированные выходы, которые могут использоваться только в комплекте с фирменными наушниками. Если выхода на наушники нет, то тут уже ничего не поделаешь, а вот если он не стандартный, то проблему можно решить специальным штекером.

Подключение AUX и Bluetooth к магнитоле

Если на авто USB магнитола изначально не установлена, а также нет AUX, вместо попыток интегрировать разъем USB, можно подключить  AUX или использовать  беспроводную связь Bluetooth. Подключение AUX  также предполагает необходимость припаять такой выход к плате, после чего устройства можно будет подключать к магнитоле через AUX.

Как показывает практика,  хотя АУКС имеет определенные преимущества, данное решение менее удобно, так как сегодня можно передавать музыку с USB-флешки или смартфона без проводов практически на любую магнитолу. Более того, головное устройство не потребуется снимать, разбирать, вносить какие-либо изменения в конструкцию и т.д.

Достаточно приобрести FM-модулятор (решения зачастую оснащены Bluetooth и USB)  и вставить его в гнездо прикуривателя.  Фактически, FM-модулятор может принимать сигнал со смартфона, умеет читать флешки или карты памяти. Далее сигнал в модуляторе преобразуется и передается по отдельному радиоканалу.

Например, если модулятор имеет возможность соединения по Блютус (самый удобный вариант),  тогда он соединяется (сопрягается) со смартфоном или планшетом.  После модулятор настраивается на определенную радиочастоту. Далее на смартфоне или планшете запускается музыка, в то же время на магнитоле следует поймать ту FM волну, на которой модулятор выдает радиосигнал.

Такой способ воспроизведения  музыки очень простой и доступный, даже качественные модуляторы не отличаются высокой стоимостью (30-50 У.Е.). Единственный недостаток — несколько страдает качество звука по сравнению с USB и AUX подключением, особенно в зоне сильных радиопомех.

Также, если кто-то другой поймает волну вашего модулятора, то можно прослушать не только музыку и аудио файлы, но и телефонные переговоры (если модулятор используется для передачи звука на колонки авто во время телефонных разговоров).

Зачем подключать USB

Музыка в автомобилях появилась ещё в 70 годах прошлого века. Сначала это были простые радиоприёмники с небольшим диапазоном принимаемых волн, и ставились они только на представительские «Волги». Владельцу средних «Жигулей» такая роскошь долгое время была недоступна. С развитием промышленности к радиоприёмнику добавили кассетный магнитофон, который впоследствии заменили на поддержку дисков, Впоследствии появился даже CD-ченджер. Самые новые автомобили имеют магнитолы с возможностью прослушивания музыки c USB.

Разъём под USB находится в правом нижнем углу

Но прежде чем говорить о такой модернизации, давайте разберёмся.

Модулятор: как подключить и использовать

FM-молдулятор и ПДУ к нему

FM-модулятор — девайс, умеющий передавать сигнал с флешки (а также карты памяти) по радиоканалу. В общем случае он втыкается в гнездо прикуривателя, настраивается на определённую частоту. Эта же частота настраивается на приёмнике магнитолы. Вы (и сосед поблизости) можете слушать музыку с флешки. Но для крупного города, где радиодиапазон забит под завязку, можно поступить иначе: установить модулятор прямо в магнитофон. Как это сделать?

Для работы понадобятся:

  • паяльник;
  • набор экранированных проводов (можно брать обычные, но экранированные дадут лучшее качество (достаточное количество провода будет в исходной магнитоле);
  • Модулятор (можно использовать любой мп3-плеер). Плюсом модулятора является наличие ПДУ, а также встроенный преобразователь питания;
  • сама магнитола;
  • преобразователь напряжения 12 — 5 в.

Питание

  1. После разборки магнитолы отсоединяют лентопротяжку или плеер для дисков.

Разберите свою автомагнитолу

Извлеките схему из корпуса

Питание подвести к контактам питания магнитолы

С помощью удлинителя выведите контакт поближе

Преобразователь питания в модуляторе свой, в плеере зависит от его марки.

Аудио

Экранированным проводом соединяют аудиовыход модулятора и вход магнитолы.

Распайку микросхемы усилителя можно найти в интернете.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
