Особенности расчёта и подключения блока питания к светодиодной ленте

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Регулировка напряжения на блоке питания

Еще на корпусе с самого краю может быть регулировочный винт. Обозначен он как ADJ.

Он убавляет или добавляет выходное напряжение. Например, когда у вас в сети стабильно ниже чем 220В (200-205В), то и светодиоды в ленте будут гореть не так ярко, как должны.

Подрегулировать это можно с помощью данного винта. Однако специалисты не советуют делать выход больше 12В. Считается даже лучше, если выходное напряжение будет немного меньшим. Это здорово продлит срок службы ваших светодиодов.

Запомните, что источник питания напрямую влияет на срок работы ленты, если у него выход больше 12 Вольт. Все остальные проблемы, как правило связаны с перегревом, деградацией кристаллов и некачественными производителями.

Причины выхода из строя светодиодной ленты

Светодиодные ленты выходят из строя по разному. Если от перенапряжения – то сгорают все элементы сразу, или перестают светить некоторые сегменты.

Если от перегрева, то неравномерно теряется яркость по всей ленте. Одни светодиоды светят ярче, другие тусклее.

Когда вышел срок службы, то светодиоды равномерно теряют яркость до определенного момента. После достижения минимума, яркость деградации прекращается.

Иногда бывает, что лента начинает самопроизвольно мигать. Если мигает вся одновременно – причина в блоке питания. Если сегментами – то проблема в самой ленте.

Варианты подключения светодиодной ленты к питающему устройству

Способов подключения этого осветительного оборудования, как и любого другого, всего два – это последовательно и параллельно. Но здесь вариант монтажа играет очень важную роль. При неправильном выборе способа коммутации можно сжечь контактные дорожки, по которым проходит напряжение от одного светодиода к другому.

Выбор схемы монтажа зависит от длины отрезков полосы. На каждой из них имеются места для разреза. Обычно расстояние между ними 3 светодиода. И если отрезки ленты составляют в сумме более 5 метров, то последовательно ее подключать уже нельзя. Разберемся, как же правильно произвести монтаж и подключение.

Так выглядит правильное параллельное подключение

Последовательное подключение – в каких случаях оно выполняется

Такая коммутация представляет собой такое соединение, при котором питание попадает на второй потребитель, проходя через первый.

Если отрезки достаточно короткие, то их необходимо соединить между собой последовательно. Это позволит увеличить длину полосы до необходимой. Но при этом стоит понимать, что общая окончательная длина не должна превышать того же параметра новой светодиодной ленты. Иными словами, если она продавалась в бухте по 5 м, то после сращивания окончательный размер полосы должен быть меньше или равен первоначальному.

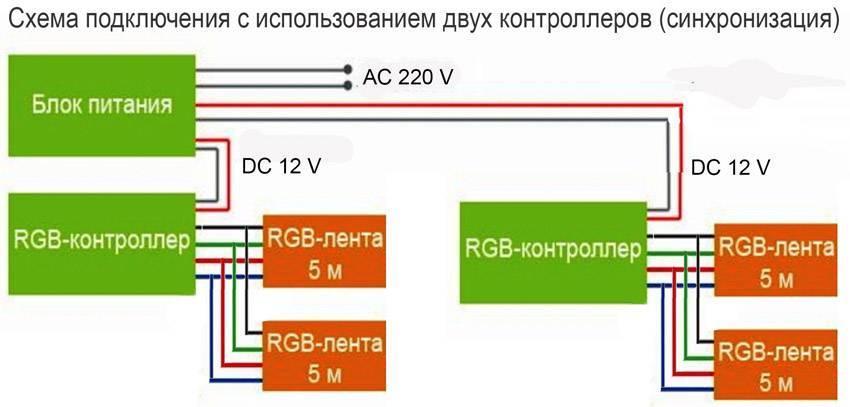

Если подключить 2 контроллера, возможности регулировки цветов увеличиваются

При превышении длины возникает опасность отгорания токопроводящих дорожек между световыми диодами по причине прохождения через них тока большой мощности. В этом случае сначала перегорают дорожки между первыми элементами. При их удалении между следующими, и так до тех пор, пока длина полосы не будет нормальной для правильной работы.

Параллельное подключение полосы и как его выполнить

Параллельным подключением называется коммутация, при которой питание от источника идет одновременно на два и более потребителя. При этом между собой они не соединены.

В случае, если требуется подключение полосы, к примеру, в 9 м, то необходим монтаж по параллельной схеме. Для этого берем отрезки в 5 м и 4 м. Отходящий от блока питания провод коммутируется в одинаковом порядке с обеими полосами. Получается, что питание со стабилизирующего устройства подается одновременно на оба отрезка. Это позволяет не перегружать дорожки, идущие от одного светодиода к другому.

Такие ленты продаются в бухтах по 5м
Важно знать! При такой схеме монтажа не стоит забывать о рабочей мощности стабилизатора. Она складывается из общего потребления двух отрезков.. Вообще необходимо понимать, что при параллельном подключении падение напряжения остается неизменным, но при этом растет потребляемый ток – это довольно важно знать при монтаже такого осветительного оборудования

Вообще необходимо понимать, что при параллельном подключении падение напряжения остается неизменным, но при этом растет потребляемый ток – это довольно важно знать при монтаже такого осветительного оборудования

Способы соединения

Подключение светодиодной ленты к блоку питания последовательное

Потому обращаем внимание на полярность: соединяем «+» только к такому же полюсу, а «-» — к минусу

На конце ленты, которая приходит на бобине припаяны проводники. Если свечение монохромное, проводников два — «+» и «-«, у многоцветных 4, — один общий «плюсовой» (+V) и три цветных (R — красный, G — зеленый, B — синий).

Бобины в чистом виде

Но не всегда нужен 5-метровый кусок. часто требуются более короткие отрезки. Разрезают ленту по нанесенным линиям.

Линии разреза на светодиодных лентах

На фото вы видите по обе стороны от линии разреза контактные площадки. На каждой ленте они подписаны, так что запутаться при подключении довольно сложно. Чтобы было еще проще, используйте проводники разных цветов. Так будет нагляднее и вы точно не запутаетесь.

Коннекторы

Соединить светодиодную ленту можно без пайки. Для этого есть специальные коннекторы. Это специально разработанные устройства — пластиковые корпуса, которые обеспечивают должный контакт. Есть коннекторы:

  • для подключения к ленте проводников;
  • соединение двух лент.
    Разные типы коннекторов

Все очень просто: открывается крышка, вставляется лента или проводники с оголенными концами. Крышка закрывается. Соединение готово.

Способ очень простой, но не очень надежный. Контакт обеспечивается только давлением, и если немного крышка ослабляется, начинаются проблемы.

Пайка

Если есть хоть какие-то навыки пайки, лучше использовать этот способ. Для работы потребуется паяльник средней мощности, с тонким или заточенным жалом. Нужна канифоль или флюс, а также олово или припой.

Зачищаем от изоляции концы проводников, скручиваем их в плотный жгут. Берем разогретый паяльник, укладываем проводник на канифоль, прогреваем его. Берем на жало паяльника немного припоя, снова прогреваем провода. Жилы должны затянутся оловом — залудиться. В таком виде проводники легко паять.

Как подсоединить диодную ленту

Аналогичным образом пролудить желательно и контактные площадки: окуните паяльник в канифоль, прогрейте площадку. Следите, чтобы олово не вытекало за пределы площадок. Возьмите подготовленный проводник, уложите его на площадку, прогрейте паяльником. Олово должно расплавиться и затянуть проводник. Секунд 10-20 удерживайте проводник на месте (иногда проще держать тонкогубцами или пинцетом — проводник греется), подергайте. Он должен крепко держаться. Аналогичным образом паяем все необходимые проводники.

НА RGB лентах с 4-мя проводами следите, чтобы площадки не соединились во время пайки. Расстояние меду контактами очень маленькое, малейшие потеки могут испортить все дело. Действуйте аккуратно.

Посмотрите процесс пайки диодной ленты в видео. Вам нужно будет повторить все.

Подключение светодиодной ленты к сети 220В схема

Чтобы запитать светодиодную ленту от сети обычной бытовой сети переменного тока 220В 50Гц нужно выполнить три условия:

  • преобразовать переменное напряжение сети в постоянное;
  • выровнять уровни напряжений: снизить сетевое напряжение до 12В или изменить схему подключения светодиодов, чтобы на них можно было подавать высокое напряжение;
  • стабилизировать параметры электрического питания.

Проще всего использовать готовый блок питания для светодиодной ленты 12В, он рассчитан на безопасное напряжение. Но в применении этого блока питания есть и минусы: он стоит денег и собрать его не так просто, кроме того из-за низкого напряжения светодиодные ленты не стоит располагать далеко от блока питания, для компенсации потерь напряжения придется использовать толстые провода.

Второй вариант: переделать светодиодную ленту и вместо последовательно-параллельного включения светодиодов использовать последовательное.
При такой схеме включения светодиодная сборка питается малым током, но при большом напряжении. Кроме того, если пожертвовать гальванической развязкой, то схема драйвера питания сильно упрощается.

Внимание!!! Схемы без гальванической развязки от сети можно применять там, где нет опасности поражения электрическим током, например в сухом помещении на потолке

  • Самое интересное, что схему подобного драйвера можно сделать из деталей отслуживший свой срок энергосберегающей лампочки!
  • Рассмотрим подключение светодиодной ленты к сети 220В схема приведена на рисунке.

Таблица номиналов элементов схемы:

  • C1 – 2,2 мкФ 400 В
  • R1 – 1,3 кОм
  • R2 – 4,3 кОм
  • R3 – 47 Ом
  • VD1 .. VD4 – 1N4007
  • VT1, VT2 — 13002

На схеме можно выделить три узла:

  • выпрямитель переменного напряжения и фильтр на элементах C1, R1, VD1 – VD4;
  • стабилизатор тока на R2, R3, VT1, VT2;
  • сборка из светодиодов HL1 – HLN.

Про работу выпрямителя можно почитать здесь. В данной схеме кроме диодного моста из 4-х диодов добавлены токоограничивающий резистор R1 защищающий от бросков тока, фильтрующий конденсатор C1.

При подаче на вход данного выпрямителя сетевого напряжения 220В / 50Гц, на выходе выпрямителя (на конденсаторе С1) появиться постоянное напряжение равное примерно 300В с пульсацией частотой 100Гц.

Чем больше будет емкость конденсатора, тем меньше будет пульсация.

Светодиоды требуют питания стабилизированным током, часто их питают стабилизированным напряжением через резистор ограничивающий ток, например как в светодиодных лентах. Но зачем нам идти на компромиссы, если сделать стабилизатор тока, работающий при больших напряжениях проще, чем стабилизатор напряжения. Работа схемы стабилизатора тока рассматривалась тут.

Такой участок подключается параллельно куче других таких же участков и все это подключается к 12 В.

На каждом диоде падает напряжение от 3,3 В до 3,6 В, таким образом на токоограничивающий резистор остается около полутора Вольт.

Чтобы повысить напряжение участки из трех диодов включаем последовательно с друг другом, а резистора можно выпаять, закорачивать или заменять перемычками, т.е

как будет удобнее с точки зрения топологии.Внимание!!! Соблюдайте полярность, при ошибка в полярности подключения светодиода при таком напряжении будет для светодиода фатальной

Ток которые протекает через тройку светодиодов можно примерно посчитать, разделив полтора Вольта на сопротивление токоограничивающего резистора. То есть при сопротивлении 150 Ом, ток через светодиоды составит 10 мА.

Именно такая лента со светодиодами на 10 мА попалась мне, для неё и были рассчитывать параметры драйвера. Если нужно уменьшить ток, то придется пропорционально увеличивать значение сопротивления резистора R3.

При сетевом напряжении в 220 В, описанная схема способна обеспечить последовательное подключение до 25 групп из трех диодов или 75 единичных. Если напряжение в сети часто бывает пониженным, то лучше снизить количество групп светодиодов до 20 или даже 15.

А вот и плата от энергосберегающей лапочки, откуда можно получить нужные радиоэлементы.

Лампочка разбилась, а плата осталась в рабочем состоянии.

Кстати полярность подключения диодов, выводы транзисторов можно срисовать прямо с этой платы, все что нужно там помечено.
Добываем элементы из этой платы и собираем новую схему.

На фото видно, что транзисторы в маломощном корпусе TO-92 такой корпус не рассеет мощность больше 600 мВт. И суммарная мощность схема с таким транзистором не позволит отдавать в нагрузку более пары Ватт.

Если потребуется собрать схему для более мощной нагрузки, то транзистор VT2 должен быть в более мощном корпусе и желательно с радиатором.

Ошибки подключения

1

контроллер – блок – лента (должно быть: блок – контроллер – лента) или

блок – усилитель – контроллер – лента (правильно: блок – контроллер – усилитель – лента)

2

Так вот, при наклеивании ленты и срыве скотча, эти самые места могут оголиться. Такое зачастую происходит на изделиях эконом класса.

В итоге, когда вы ленту наклеите на алюминиевый профиль, вы тем самым просто закоротите все 4 дорожки между собой и сожгете свою подсветку. Поэтому всегда проверяйте обратную сторону, перед непосредственным процессом наклеивания.

3

Даже если для блока и был выбран запас в 30%, в конечном итоге работа на износ рано или поздно выведет из строя или блок или светодиоды.

О выборе сечения провода для подключения LED ленты

Светодиодная лента потребляет небольшую мощность, и потребляемый ток при длине ленты в один метр, даже самой яркой SMD5050 (60), составляет не более 1,2 А. Поэтому о сечении провода при подключении такого отрезка ленты можно не задумываться, подойдет практически любой имеющийся под рукой многожильный провод.

А вот при подключении ленты длиной 18 метров типа LED-CW-SMD5050(30), которую мы подобрали для подсветки потолка комнаты выше, следует уже задуматься серьезно, как ток суммарный ток потребления составит 10,8 А. К сожалению, нигде не нашел, какой ток допустим по медной дорожке самой ленты. Но, зная потребляемую мощность одного метра светодиодной ленты и напряжение питания, рассчитал величину тока, который будут потреблять светодиодные ленты разной длины популярных типов, и свел результаты в таблицу.

Справочная таблица потребления тока светодиодными лентами на напряжение 12 В
Тип светодиодной лентыКоличество светодиодов на один метр длины светодиодной ленты, штПотребляемый ток (А), отрезка светодиодной ленты длиной:
1 м2 м3 м4 м5 м
SMD3014600,51,01,52,02,5
1201,02,03,04,05,0
2402,04,06,08,010,0
SMD3528300,20,40,60,81,0
600,40,81,21,62,0
1200,81,62,43,24,0
SMD5050300,61,21,82,43,0
601,22,43,64,86,0

Так как светодиодные ленты выпускаются максимальной длиной до 5 метров, то производителем должно быть обеспечено необходимое сечение дорожек, выдерживающее ток потребления светодиодной лентой, и можно брать его величину за основу для разработки электромонтажной схемы подключения светодиодной ленты к источнику питания.

Исходя из экономических соображений, запас дорожек по току нагрузки не превышает 20%. Следовательно, подключать все четыре наши отрезка ленты последовательно, спаивая конец одного отрезка перемычками с началом следующей светодиодной ленты, не допустимо, так как по проводникам ленты, подключенной непосредственно к блоку питания, потечет ток, троекратно превышающий допустимый.

Это приведет к перегреву первой ленты, что чревато выходом ее из строя, и слабому свечению включенных за ней. Поэтому необходимо двойным проводом с сечением жилы не менее 0,5 мм2 подключать каждую ленту по отдельности непосредственно к выходу блока питания. Ниже приведена типовая схема подключения светодиодных лент к источнику питания при организации освещения помещения установкой светодиодных лент вдоль углов потолка за карнизами.

Так как один блок питания рассчитан на ток потребления 6 А, то пришлось применить два одинаковых блока, запитав каждым по половине длины подсветки. Выключателем подключаются оба блока одновременно. Если применить двойной выключатель, то можно будет включать ленты участками. При подключении к блоку питания параллельных участков ленты, можно будет включать их по отдельности или все одновременно, меняя световой дизайн. RGB ленты подключаются по точно такой же монтажной схеме. Только вместо двух проводов прокладываются 4. Один общий и по одному на каждый цвет.

Если устанавливается один мощный блок питания в значительном удалении от лент, то целесообразно от блока питания протянуть пару толстых проводов к светодиодным лентам. Подобрать необходимое сечение провода для заданного тока можно . Например, для нашего случая при токе 10,8 А понадобится провод диаметром жилы 1,6 мм (сечением 2,0 мм2). Поставить распределительную коробку и уже в ней тонкими проводами подключить ленты через клеммную колодку или пайкой к приходящему проводу от блока питания. В каждом конкретном случае нужно принимать индивидуальное решение, исходя из граничных условий.

Мощные блоки питания обычно имеют большие габариты, и зачастую целесообразнее применить несколько менее мощных блоков, размещая их в непосредственной близости со светодиодными лентами.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)

При подключении следующих элементов цепи важно соблюдать полярность

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная – любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье “Как определить фазу и ноль в электропроводке”.

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.
