Основы работы беспроводного зарядного устройства для телефона

Преимущества и недостатки

К преимуществам можно отнести:

1. Нет необходимости постоянно использовать провода, которые иногда доставляют дискомфорт, запутываясь, цепляясь, теряясь в самый неподходящий момент. К тому же в случае зарядки посредством QI разъём USB прослужит вам гораздо большее время.
2. Для многих будет плюсом возможность зарядки телефона от нескольких передатчиков. Такая потребность может возникнуть, например, при переходе в другую комнату или другое место в комнате. Беспроводная зарядка избавляет от необходимости носить за собой зарядное устройство.

Главные недостатки:

1. QI понадобиться больше времени, чтобы полностью зарядить ваш гаджет, чем стандартной зарядке.
2. И все же в беспроводной зарядке будет присутствовать один провод, который соединит панель с розеткой.
3. Не будем забывать о стоимости. На сегодняшний день цена беспроводной зарядки превышает цену традиционной зарядки, соответственно не каждый может себе позволить ее купить.
4. Магнитные катушки в смартфоне занимают определенное место, что увеличивает габариты устройства и уменьшает возможность встраивания в смартфон более мощного железа. В последнее время данный недостаток не столь существенен, так как магнитные катушки становятся все меньше и меньше.

Список смартфонов с поддержкой беспроводной зарядки на 2019-2020 год

Но давайте расскажем о том, какие телефоны можно заряжать беспроводными зарядками. Ниже в таблице мы постарались собрать все марки и модели, которые предлагают на рынке сейчас. Стандарт Qi в них присутствует, причём на многих есть функция быстрой зарядки.

Если не нашли свой телефон в списке, то можно пойти тремя путями:

• Обратиться к сервисной книжке смартфона. Даже на коробках может быть информация о наличии беспроводной зарядки.
• Спросить у продавцов в специализированных магазинах.
• Найти информацию о телефоне на wirelesspowerconsortium.com.

Последний вариант точный, на сайте есть данные о моделях телефонов, в которых реализован стандарт Qi. Здесь же можно узнать, от каких смартфонов подойдёт зарядка для вашего телефона.

Допустим, у вас смартфон Huawei. Чтобы узнать, какие модели поддерживают стандарт Qi, достаточно вбить марку в строке поиска и в результатах выдачи найти свою модель. Это самый простой способ определить наличие или отсутствие функции. Аналогично можно найти информацию о том, в каких моделях Samsung предусмотрена такая функция. Список поддерживающих стандарт Qi моделей «Самсунг» можно получить, вбив в строке поиска ключевое слово.

Марка	Модель	Наличие функции быстрой зарядки
iPhone	8/8 Plus	+
X	+
XS, XS Max	+
XR	+
11, 11 Pro, 11 Pro Max	+
Samsung	Galaxy Note 5, Note 8, Note 9	+
Galaxy S6/S6 Edge	+
Galaxy S7/S7 Edge	+
Galaxy S8/S8 Plus	+
Galaxy S9/S9 Plus	+
Galaxy S10e/S10/S10 Plus	+
Galaxy Note 10+/Note 10	+
HUAWEI	Mate 20 RS PORSCHE DESIGN	+
Mate 20 Pro	+
P30 Pro	+
Mate 30, Mate 30 Pro	+
Xiaomi	Mi Mix 2S
Mi Mix 3
Mi 9
Nexus 4
Nexus 5
Nexus 6
Google Pixel 3	+
Google Pixel 3 XL	+
LG	G3
V30/V30+
Sony	Xperia XZ2 Premium
Xperia XZ3
Nokia	Lumia 1520, 720, 735, 820, 830, 920, 928, 930, 950
8 Sirocco
ZTE	V975
Axon 9 Pro	+
Blackview	BV9600 Pro	+
BV9500/BV9500 Pro	+
BV6800 Pro	+
BV5800 Pro	+
Doogee	S80/S80 Lite
S70
S60/S60 Lite
Остальные	Elephone U Pro
Highscreen Power Five Max 2
Motorola Moto X Force
Ulefone Power 5
Vertu Aster
Vertu New Signature Touch
Yota YotaPhone 2

Таблица. Список моделей смартфонов, поддерживающих беспроводную зарядку.

4️⃣ Яндекс.Маркет

Перейти к списку телефонов с беспроводной зарядкой.

Плюсы:

+ есть русскоязычные отзывы; + показывает «белые» РСТ-версии устройств; + подбирает местные магазины, где можно купить.

Минусы:

— напичкан рекламой;- не всегда предлагает достоверную информацию.

Большинство из вас множество раз попадали на «Яндекс.Маркет» из результатов поиска. Но мало, кто знает, что в этом пусть и коммерческом агрегаторе товаров есть гигантская база характеристик. Российский поисковик использует машинное обучение для анализа смартфонов и другой электроники, отчего результаты отсева по критерию «беспроводная зарядка» получаются довольно насыщенными в плане информативности.

Интересный факт — если вы хотите обзавестись современным и продвинутым смартфоном, то одно лишь наличие индуктивной катушки для беспроводной зарядки в его аппаратном оснащении в большинстве случаев уже говорит о принадлежности устройства к небюджетной категории.

Правда, в 2019-м году этот момент уже просекли маркетологи и начали добавлять самые дешёвые модули в эконом-варианты. Смартфон Alcatel 1X 5008Y (2019) за условные 8000 рублей — явный тому пример.

Если у вас возникли технические вопросы, то инженеры компании Neovolt готовы ответить на них в личных сообщениях ВКонтакте @NeovoltRu. Подпишитесь в группе на новости из мира гаджетов, узнайте об улучшении их автономности и прогрессе в научных исследованиях аккумуляторов. Подключайтесь к нам в и . Мы также ведём насыщенный и на Medium — заходите посмотреть.

Если среди вас есть знатоки, напишите в комментарии, как вы предпочитаете называть беспроводную зарядку — «индуктивная зарядка» или «индукционная зарядка»? Правильный ответ мы раскроем и аргументируем в следующей статье, посвящённой различиям между разными стандартами технологии Wireless Charge.

Скручиваем провод

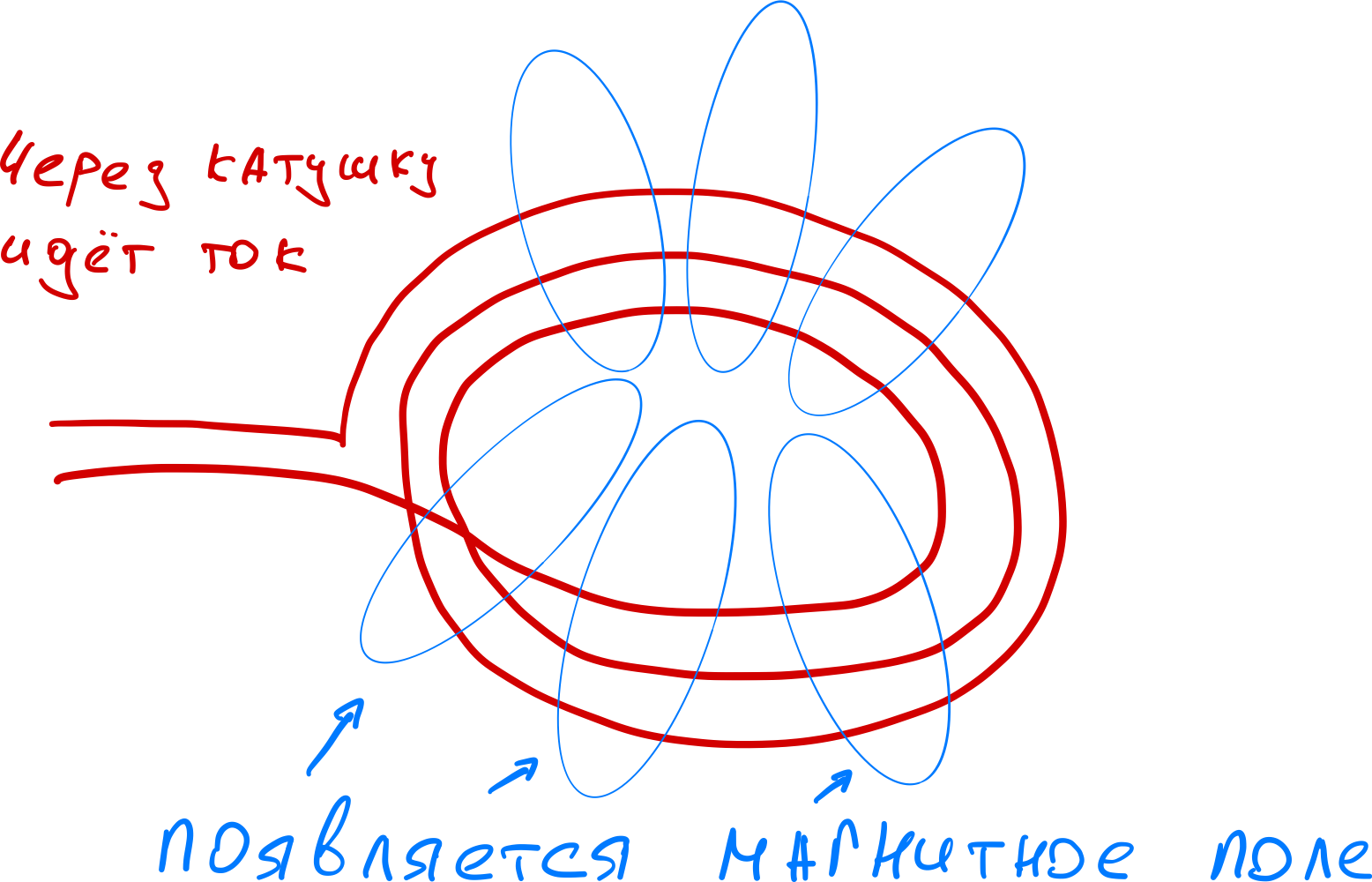

Если мы возьмём длинный провод и скрутим его по спирали, то у нас получится катушка,  магнитное поле будет сильнее и будет распределяться так:

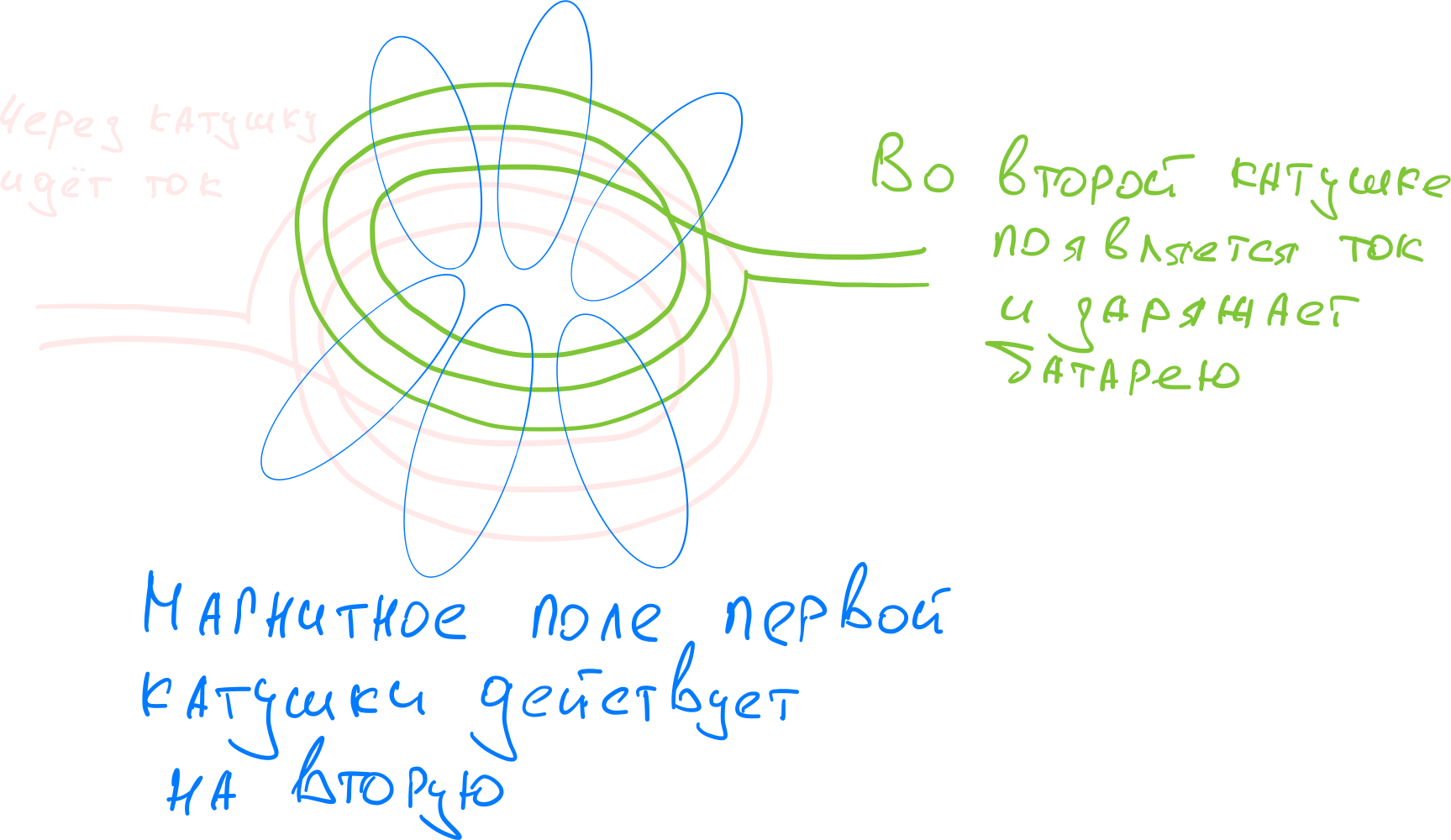

Если мы пустим по этой спирали ток, а сверху положим такую же спираль, то в ней появится такой же ток, только на 20–25% слабее. Потери связаны с преобразованием магнитного поля в электричество, поэтому обычно на спираль подают ток побольше, чтобы на выходе получить нужные значения.

Для беспроводной зарядки одну такую спираль подключают через преобразователь к розетке, а другую встраивают в телефон. Когда мы положим такой телефон на площадку, под которой будет катушка под напряжением, то спираль телефона уловит это магнитное поле, преобразует его в электричество и будет заряжать батарею.

Стандарт QI

Принятый Wireless Power Consortium образец Qi прочно утвердился на рынке и массово используется для производства беспроводных зарядок. Название правильно читается, как «Ци». В китайской культуре это слово означает энергию природы, Вселенной.

Чтобы соответствовать стандарту, прибор должен обладать такими характеристиками:

• 5 В напряжения;
• 1 или 2 А силы тока;
• до 5, 10 или 15 Вт мощности, как в случае Wireless Charging Pad.

В новых моделях предусмотрен протокол для обмена данными между проводником и приемником. С его помощью проводник получает информацию о подключаемом устройстве, включая уровень заряда и емкость батареи. На основе этих показателей определяется нужная сила тока, а также происходит автоматическое отсоединение зарядки, когда аккумулятор заряжен на 100%.

Что выбрать: Li-pol или li-ion – что лучше: сравнение 2-х видов аккумулятора

ТОП-3 лучших недорогих смартфонов с беспроводной зарядкой

Apple iPhone 8 64GB

Смартфон Apple iPhone 8 64GB выпускается в трёх цветовых решениях: красном, чёрном, розовом и белом. Шестиядерный процессор Apple A11 Bionic обеспечил модели хорошую производительность. Так как по сравнению с iPhone 7 этот смартфон работает быстрее в два раза. Сенсорный IPS экран диагональю в 4,7 дюйма имеет хорошие углы обзора без значительного сдвига цветов.

Широкоугольная тыловая камера на 12 МП имеет хорошую резкость и качественную детализацию, которая позволяет делать хорошие фото.

Фронтальная камера на 7 МП позволит сделать неплохие селфи и общаться по видеосвязи без помех.

Для безопасного использования модель оснащена сканером отпечатков пальцев. Также особая конструкция смартфона обеспечивает высокую степень защиты IP67, которая убережёт устройство от воздействия на него от брызг, воды и пыли. Время активного использования смартфона без подзарядки составляет от 14 до 40 часов.

Технические характеристики:

• тип ОС – iOS 11;
• тип аккумулятора – Li-Ion;
• объём памяти – 64 ГБ (встроенная), 3 ГБ (оперативная);
• количество камер – 1 тыловая, 1 фронтальная.

Плюсы

компактный размер;

высокая производительность;

наушники и беспроводная зарядка в комплекте.

Минусы

телефон скользкий и может легко выпасть из рук.

Google Pixel 3 64GB

Google Pixel 3 64GB – это модель смартфона, которая оснащена очень мощным процессором Qualcomm Snapdragon 865, который обеспечивает высокую производительность устройству. Цветной OLED-дисплей имеет диагональ 5,5 дюйма. Он обеспечивает точную цветопередачу 16,78 млн. цветов. Тыловая камера на 12,2 МП и фронтальная на 8 МП позволили добиться хорошего качества снимков.

Встроенные датчики движения освещённости, приближения, барометр и гироскоп позволят разносторонне эксплуатировать гаджет.

Для безопасного использования модель оснащена сканером отпечатков пальцев. Также полезной станет поддержка смартфоном GSM, 3G, 4G, LTE, Wi-Fi, Bluetooth 5.0, USB и NFC.

Модель выпускается с корпусом из алюминия в трёх металлизированных оттенках: чёрном, белом и светло-розовом.

Технические характеристики:

• тип ОС – Android 9.0;
• ёмкость аккумулятора – 2915 мА⋅ч;
• объём памяти – 64 ГБ (встроенная), 4 ГБ (оперативная);
• количество камер – 1 тыловая, 1 фронтальная.

Плюсы

плавный интерфейс;

качественное изображение и звук;

отличная камера.

Минусы

недостаточно яркий экран при дневном освещении.

Samsung Galaxy S9 256GB

Смартфон Samsung Galaxy S9 256GB оснащён AMOLED экраном с диагональю 5,8 дюйма. Особенностями этой модели являются считывание отпечатка пальца и сканер радужной оболочки глаза, которые позволяют защитить телефон от намеренного вмешательства.Хорошую производительность смартфона обеспечивает восьмиядерный. Фото и видео возможности смартфона находятся на неплохом уровне благодаря основной камере на 12 МП и фронтальной селфи-камере на 8 МП.

Модель выпускается в трёх вариантах цветового оформления: ультрафиолет, чёрный бриллиант, серый, золотой, бургунди и синий. Корпус модели выполнен из металла и стекла, которое имеет защиту от царапин.

Сглаженные края и тонкие рамки придают смартфону элегантный вид.

Автономное время работы смартфона при использовании его со всеми включёнными функциями составляет один день. Предусмотрена функция Qualcomm Quick Charge 2.0 для быстрой зарядки.

Технические характеристики:

• тип ОС – Android 8.0;
• ёмкость аккумулятора – 3000 мА⋅ч;
• объём памяти – 256 ГБ (встроенная), 4 ГБ (оперативная);
• количество камер – 1 тыловая, 1 фронтальная.

Плюсы

высокое качество изображения на дисплее;

хороший звук;

отличная производительность.

Минусы

слабое стекло, быстро образуются царапины.

Список телефонов, совместимых с QI

Смартфоны Apple iPhone:

• iPhone 8/8 Plus;
• iPhone X, XS/XS Max, XR;
• iPhone 11/11 Pro/11 Pro Max;
• iPhone SE 2020;
• iPhone 12/12 Pro/12 Pro Max/12 Mini.

Смартфоны Samsung:

• Samsung Galaxy Note 5, Note 8, Note 9, Note 10+/Note 10, Note20/Note20 Ultra;
• Samsung Galaxy S6/S6 Edge, S7/S7 Edge, S8/S8 Plus, S9/S9 Plus, S10e/S10/S10 Plus, S20/S20 Plus/S20 Ultra/S20 FE, S21/S21 Plus/S21 Ultra;
• Samsung Galaxy Z Flip, Fold, Z Fold2.

Смартфоны Huawei:

• Huawei Mate 20 RS PORSCHE DESIGN;
• Huawei Mate 20 Pro, Mate 30/Mate 30 Pro, Mate 40 Pro;
• Huawei P30 Pro, P40 Pro/P40 Pro Plus.

Смартфоны Honor:

• Honor 30 Pro+;
• Honor View 30 Pro.

Смартфоны Xiaomi:

• Xiaomi Mi Mix 2S, Mi Mix 3;
• Xiaomi Mi 9, Mi 10, Mi 11.

Смартфоны Google:

• Nexus 4 / 5 / 6;
• Google Pixel 3, Pixel 3 XL, Pixel 4, Pixel 4 XL, Pixel 5.

Смартфоны LG:

• LG G2,  G3, G4, G6/G6 Plus;
• LG G8 ThinQ;
• LG V30/V30+, V40 ThinQ;
• Lucid 2, Lucid 3;
• Optimus F5, Optimus G Pro, Optimus It L-05E;
• Spectrum 2;
• Vu 2, Vu 3.

Смартфоны Sony:

• Sony Xperia XZ2 Premium, Xperia XZ3, Xperia Z4V;
• Sony Xperia 1 II.

Смартфоны Nokia:

• Nokia Lumia 1520, 720, 735, 820, 830, 920, 928, 930, 950;
• Nokia 8 Sirocco;
• Nokia 9 PureView.

Смартфоны ZTE:

• ZTE V975;
• ZTE Axon 9 Pro,  Axon 10 Pro;
• ZTE Telstra Tough Max.

Смартфоны Blackview:

• Blackview BV9500/BV9500 Pro/BV9500 Plus, BV9600/BV9600 Pro, BV9700 Pro, BV9800, BV9900E, BV9900/BV9900 Pro;
• Blackview BV6800 Pro BV6900, BV6300 Pro;
• Blackview BV5800 Pro.

Смартфоны Doogee:

• Doogee S60/S60 Lite, S68 Pro;
• Doogee S70;
• Doogee S80/S80 Lite, S88 Pro;
• Doogee S90, S95 Pro.

Смартфоны Ulefone:

• Ulefone Power 5S;
• Ulefone  Armor 6, Armor 6E, Armor 6S;
• Ulefone Armor 7, Armor 7E;
• Ulefone Armor X;
• Ulefone X.

Смартфоны BlackBerry:

• BlackBerry Passport;
• PRIV;
• Z30;
• Classic.

Смартфоны Fujitsu:

• Fujitsu Arrows F-09D;
• Arrows Kiss F-03D;
• Arrows Kiss F-03E;
• Arrows  X F-10D.

Смартфоны Kyocera

• Brigadier;
• DuraForce;
• Hydro Elite;
• Torque G02;
• Torque KC-S701;
• Urbano L01;
• Urbano L03.

Смартфоны Microsoft

• Lumia 950 / 950 Dual Sim;
• Lumia 950 XL / 950 XL Dual Sim.

Смартфоны Motorola

• Droid Maxx;
• Droid Mini;
• Droid Turbo / Droid Turbo 2;
• Moto X Force.

Смартфоны Panasonic

• Eluga P P-03E;
• Eluga V P-06D;
• Eluga X P-02E.

Смартфоны Sharp

• Aquos EX SH-04E;
• Aquos SH-05D, SH-07D;
• Aquos SH-13C, Slider SH-02D;
• Aquos Zeta SH-06E / Zeta SH-09D;
• Q-Pot SH-04D.

Остальные модели:

• Elephone U Pro;
• Highscreen Power Five Max 2, Max 3;
• Motorola Moto X Force;
• OnePlus 8 Pro;
• Oukitel U23;
• Oukitel WP1;
• Realme X2 Pro;
• Vertu Aster;
• Vertu New Signature Touch;
• Yota YotaPhone 2;
• Razer Phone 2;
• Asus PadFone S;
• CASIO G’z One Commando;
• Caterpillar Cat S50;
• Caterpillar Cat S50C;
• Dewalt MD501;
• Dewalt MIL810G;
• Energy Sistem Energy Phone Pro Qi;
• HP Elite X3;
• HTC Droid DNA;
• HTC Windows Phone 8X;
• M.T.T. Master 4G;
• mPhone 8;
• NEC Medias PP N-01D;
• NEC Medias X N-04E;
• Saygus V SQUARED;
• Philips X723;
• Techdy Basic Bear;
• Techdy Bear Pro.

Как сделать беспроводную зарядку своими руками?

Ниже будет приведена инструкция по изготовлению в домашних условиях самого простого беспроводного зарядного устройства. Оно будет рассчитано на работу только с одним аппаратом, практически не подлежит настройке и представляет определённую опасность для работоспособности мобильного аппарата. Если описанный процесс не удовлетворит обладателя телефона или покажется ему чрезмерно сложным, самым разумным решением будет приобрести заводскую модель — или продолжать пользоваться «проводами».

Для сборки беспроводного зарядника своими руками понадобятся:

• паяльник;
• кусачки для проволоки (можно обойтись ножницами);
• мгновенный или суперклей;
• оправа для проволоки диаметром 50–70 миллиметров;
• резисторы: 10 Ом и 1К — по одной штуке;
• конденсаторы: 10n (две штуки), 100n и 10µ — по одной штуке;
• транзистор IRF-Z44 или аналогичный полевой;
• диод VD1-M4;
• стабилизатор 7805 (5 вольт);
• медная проволока (провод) сечением 1 миллиметр;
• медная проволока (провод) сечением 0,35–0,4 миллиметра;
• блок питания от стандартного зарядного устройства.

Прежде чем приступать к работе, следует внимательно ознакомиться с пошаговыми инструкциями для каждого технологического блока.

Изготовление передатчика

Чтобы сделать передающее устройство, нужно:

Взять ранее подготовленную оправу, оставить свободный конец 1-миллиметровой проволоки длиной 10–15 миллиметров, а остальную намотать кольцом к кольцу, пока не наберётся 25 витков, время от времени проклеивая суперклеем или другим доступным изолирующим и скрепляющим материалом. Чем быстрее он будет высыхать, тем лучше; особого влияния на силу магнитного поля качество клея не оказывает.

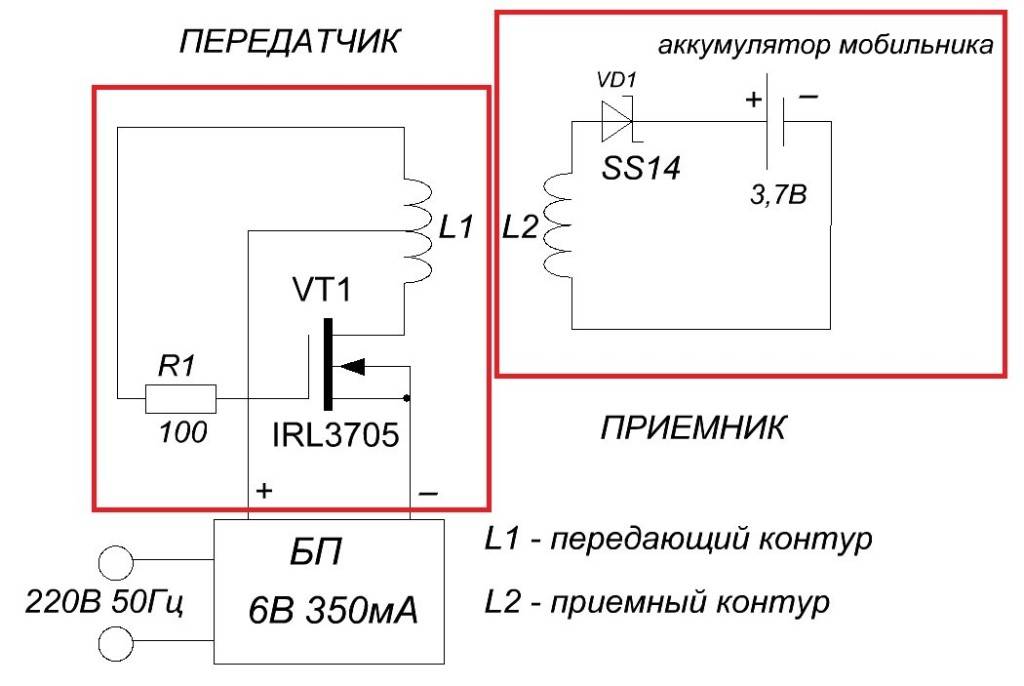

Пока катушка сохнет, собрать подводящую часть по представленной ниже схеме. Отказываться ради упрощения от сопротивлений не стоит: невозможно предсказать, сколько прослужит такое «неполноценное» устройство и насколько оно будет безопасно для техники.

Припаять катушку, используя в качестве «плюса» внутренний свободный отрезок, а «минуса» — оставшийся снаружи.

Свёрнутую кольцами проволоку можно поместить в любой футляр или изготовить для неё красивую ёмкость — на качестве работы это никак не отразится. Главное, чтобы катушка-приёмник находилась как можно ближе к передатчику — это требование непременно должно отражаться в конструкции держателя.

Изготовление приёмника

Порядок изготовления приёмника:

• Уже известным образом намотать, как можно компактнее, 30 витков 0,35–0,4-миллиметровой проволоки, не забывая время от времени скреплять «кольца» клеем. Если в качестве материала для катушки используется неизолированная проволока, её следует покрыть защитным лаком и оставить сохнуть.
• Собрать устройство из микродеталей, ориентируясь на схему. Преимущество использования SMD — возможность минимизировать занимаемое внутренней катушкой место, а значит — не менять конструкцию защитного кожуха телефона.

• Подсоединить катушку и скомпоновать детали приёмника, чтобы ни одна из них не «высовывалась» в сторону. При необходимости их также можно покрыть защитным материалом.
• Теперь остаётся последний этап — подключение установки беспроводной зарядки к сети и проверка на мобильном аппарате.

Подключение элементов

Прежде чем включать катушку-передатчик, нужно определить, куда будут подсоединены выходы приёмника. Варианта два:

• непосредственно к аккумулятору — особенно удобно, если перестал функционировать стандартный microUSB-разъём или пользователь планирует «закрыть» его от внешней среды;
• к соответствующему разъёму — тогда заряжать устройство можно будет как от собранной катушки, так и стандартным способом от сети.

В первом случае достаточно продумать, как будет батарея с «довесками» располагаться внутри корпуса, и подсоединить контакты

Во втором владелец устройства должен обратить внимание на два крайних разъёма — обычно левый из них, смотря от основания «трапеции», «плюсовой», а правый — «минусовой»

Устройство готово к работе. Теперь нужно «упаковать» приёмник в корпус, закрыть его крышкой, подключить передатчик к сети и поднести телефон ближе чем на пять сантиметров к катушке-передатчику — если сработал индикатор зарядки, схемотехник-любитель всё сделал правильно. Если нет — следует поискать слабые места сборки, проверить наличие тока и при необходимости перепаять контакты.

Это интересно: Напряжение на корпусе дросселя к лампе ДНаТ: что делать

Будущее беспроводной зарядки

В настоящее время максимальная мощность беспроводной зарядки составляет 15 Вт, поэтому такие устройства предназначены исключительно для смартфонов, камер и умных часов. Wireless Power Consortium, однако, работает над улучшением технологии Qi, чтобы с ее помощью можно было заряжать устройства с более емкими батареями, например, компьютеры или электромобили.

Такая технология уже существует, она находится в фазе испытаний и рыночной адаптации. Она была разработана компанией WiTricity и работает на основе технологии магнитного резонанса. По сути, происходит то же, что и при зарядке Qi, но на большем расстоянии. Поскольку наиболее крупный рынок электрокаров сегодня в Китае, то и сотрудничает производитель в основном с этой страной.

• Какие телефоны можно заряжать беспроводной зарядкой
• Беспроводные зарядки: какие подойдут вашему смартфону?

Фото: компании-производители

Как пользоваться беспроводной зарядкой на Айфон

Мобильные устройства от Apple поддерживают стандарт беспроводной зарядки, начиная с iPhone 8. На смартфонах установлена задняя стеклянная крышка, которая не препятствует прохождению электромагнитного поля.

Телефоны этой компании можно заряжать на любых станциях, но отдельно рекомендуются такие производители, как mophie и Belkin, поскольку они позволяют восполнять аккумулятор при мощности до 7,5 Вт. Однако следует учитывать, что это возможно только при наличии последней версии iOS. Зарядные станции других производителей могут отличаться функциональными параметрами и эффективностью работы.

Беспроводная зарядка iPhone производится следующим образом:

Смартфоны с беспроводной зарядкой в базовой комплектации

Ниже приведен актуальный на текущий год список телефонов, которые имеют встроенный ресивер и оснащены функцией QI в стандартной комплектации.

Смартфоны Apple iPhone, поддерживающие беспроводную зарядку

• iPhone 8/8 Plus – поддерживается быстрая зарядка;
• iPhone X – поддерживается быстрая зарядка;
• iPhone XS/XS Max – поддерживается быстрая зарядка;
• iPhone XR – поддерживается быстрая зарядка;
• iPhone 11/11 Pro/11 Pro Max – поддерживается быстрая зарядка;
• iPhone SE 2020 – поддерживается быстрая зарядка;
• iPhone 12/12 Pro/12 Pro Max/12 Mini – поддерживается быстрая зарядка.

Смартфоны Samsung, поддерживающие беспроводную зарядку

• Samsung Galaxy Note 5, Note 8, Note 9 – поддерживается быстрая зарядка;
• Samsung Galaxy S6/S6 Edge – поддерживается быстрая зарядка;
• Samsung Galaxy S7/S7 Edge – поддерживается быстрая зарядка;
• Samsung Galaxy S8/S8 Plus – поддерживается быстрая зарядка;
• Samsung Galaxy S9/S9 Plus – поддерживается быстрая зарядка;
• Samsung Galaxy S10e/S10/S10 Plus – поддерживается быстрая и обратная зарядка;
• Samsung Galaxy Note 10+/Note 10 – поддерживается быстрая зарядка;
• Samsung Galaxy Z Flip – поддерживается быстрая и обратная зарядка;
• Samsung Galaxy Fold – поддерживается быстрая зарядка;
• Samsung Galaxy S20/S20 Plus/S20 Ultra/S20 FE – поддерживается быстрая и обратная зарядка;
• Samsung Galaxy Note20/Note20 Ultra – поддерживается быстрая и обратная зарядка;
• Samsung Galaxy Z Fold2 – поддерживается быстрая зарядка;

Смартфоны Huawei, поддерживающие беспроводную зарядку

• Huawei Mate 20 RS PORSCHE DESIGN – поддерживается быстрая зарядка;
• Huawei Mate 20 Pro – поддерживается быстрая и обратная зарядка;
• Huawei P30 Pro – поддерживается быстрая и обратная зарядка;
• HuaweiI Mate 30/Mate 30 Pro – поддерживается быстрая и обратная зарядка;
• HuaweiI Mate 40 Pro – поддерживается быстрая зарядка;
• HuaweiI P40 Pro/P40 Pro Plus – поддерживается быстрая зарядка.

Смартфоны Honor, поддерживающие беспроводную зарядку

• Honor 30 Pro+ – поддерживается быстрая зарядка;
• Honor View 30 Pro – поддерживается быстрая зарядка.

Смартфоны Xiaomi, поддерживающие беспроводную зарядку

• Xiaomi Mi Mix 2S;
• Xiaomi Mi Mix 3;
• Xiaomi Mi 9;
• Xiaomi Mi 10 – поддерживается быстрая зарядка.

Смартфоны Google, поддерживающие беспроводную зарядку

• Nexus 4;
• Nexus 5;
• Nexus 6;
• Google Pixel 3 – поддерживается быстрая зарядка;
• Google Pixel 3 XL – поддерживается быстрая зарядка;
• Google Pixel 4 – поддерживается быстрая зарядка;
• Google Pixel 4 XL – поддерживается быстрая зарядка;
• Google Pixel 5 – поддерживается быстрая зарядка.

Смартфоны LG, поддерживающие беспроводную зарядку

• LG G3;
• LG V30/V30+;
• LG V40 ThinQ.

Смартфоны Sony, поддерживающие беспроводную зарядку

• Sony Xperia XZ2 Premium;
• Sony Xperia XZ3;
• Sony Xperia 1 II.

Смартфоны Nokia, поддерживающие беспроводную зарядку

• Nokia Lumia 1520, 720, 735, 820, 830, 920, 928, 930, 950;
• Nokia 8 Sirocco;
• Nokia 9 PureView.

Смартфоны ZTE, поддерживающие беспроводную зарядку

• ZTE V975;
• ZTE Axon 9 Pro – поддерживается быстрая зарядка;
• ZTE Axon 10 Pro – поддерживается быстрая зарядка.

Смартфоны Blackview, поддерживающие беспроводную зарядку

• Blackview BV9600/BV9600 Pro – поддерживается быстрая зарядка;
• Blackview BV9500/BV9500 Pro/BV9500 Plus – поддерживается быстрая зарядка;
• Blackview BV6800 Pro – поддерживается быстрая зарядка;
• Blackview BV5800 Pro – поддерживается быстрая зарядка;
• Blackview BV9900E – поддерживается быстрая зарядка;
• Blackview BV6900;
• Blackview BV6300 Pro;
• Blackview BV9900/BV9900 Pro – поддерживается быстрая зарядка;
• Blackview BV9800;
• Blackview BV9700 Pro – поддерживается быстрая зарядка.

Смартфоны Doogee, поддерживающие беспроводную зарядку

• Doogee S60/S60 Lite;
• Doogee S68 Pro – поддерживается быстрая и обратная зарядка;
• Doogee S70;
• Doogee S80/S80 Lite;
• Doogee S88 Pro – поддерживается быстрая и обратная зарядка;
• Doogee S90 – поддерживается быстрая зарядка;
• Doogee S95 Pro – поддерживается быстрая зарядка.

Смартфоны Ulefone, поддерживающие беспроводную зарядку

• Ulefone Power 5S;
• Ulefone Armor X – поддерживается быстрая зарядка;
• Ulefone Armor 7 – поддерживается быстрая зарядка;
• Ulefone Armor 7E – поддерживается быстрая зарядка;
• Ulefone Armor 6E – поддерживается быстрая зарядка;
• Ulefone Armor 6 – поддерживается быстрая зарядка;
• Ulefone X;
• Ulefone Armor 6S – поддерживается быстрая зарядка.

Остальные модели:

• Elephone U Pro;
• Highscreen Power Five Max 2, Max 3;
• Motorola Moto X Force;
• OnePlus 8 Pro – поддерживается быстрая зарядка;
• Oukitel U23;
• Oukitel WP1;
• Realme X2 Pro;
• Vertu Aster;
• Vertu New Signature Touch;
• Yota YotaPhone 2.

Минусы беспроводной зарядки

Как должна была выглядеть AirPower. Но не получилось

• Перегрев устройства. Физика процесса при беспроводной зарядке такова, что в это время телефон греется существенно больше. Особенно если вы при этом будете им пользоваться. Сгореть он, конечно, не сгорит. Но нежными пальцами брать в руки будет некомфортно. Эксперты говорят, что как раз по этом причине Apple отказалась от выпуска своей AirPower. В компании так и не смогли совместить своё представление о внешнем виде устройства с безопасностью его использования.
• Возможны ошибки при зарядке. Одна из самых частых претензий к беспроводным зарядкам — необходимость точно совместить катушки индуктивности в устройствах. Чуть промазали — и зарядка прекратилась. Если оставили телефон заряжаться на ночь, то с утра вполне можете увидеть, что он не зарядился. То ли он чуть выскользнул из нужной зоны из-за вибрации телефона от сообщений, то ли с самой «базой» что-то случилось, но зарядка прекратилась через полчаса после начала. С кабелем такое не произойдёт, если он исправен.

Не все чехлы смогут работать с беспроводной зарядкой

Несовместимость с некоторыми чехлами. Для беспроводной зарядки необходимо минимизировать расстояние между катушками индуктивности смартфона и «базы», между ними желательно нахождение минимума преград.
Ваш шикарный чехол с Губкой Бобом может стать непреодолимой преградой для электромагнитного излучения беспроводной зарядки. И поделать с этим ничего нельзя — остаётся только снимать чехол перед установкой на подставку. Или найти другой. Причём, даже когда у вас два одинаковых внешне чехла, через один зарядка может не идти. Видимо, даже микроны погрешности при изготовлении или материал в таком случае оказывают своё влияние.

Как выглядит индукционная катушка в iPhone

Больше никаких алюминиевых iPhone. И вот это обидно. Беспроводная зарядка забрала у нас алюминиевый корпус iPhone. В 2016 году на заводе Foxconn прошли испытания беспроводных зарядок для iPhone. Выяснилось, что алюминиевый корпус вызывает помехи и делает процесс заряжки крайне настабильным.
Да, ещё в 2015 году Qualcomm разработала технологию WiPower, которой металл между катушками не помеха. Но пока это технология не пошла в серию, и мы пользуемся индукционными зарядками. Таким образом, уже несколько лет Apple делает только стеклянные задние панели iPhone. Да, в этом году она матовая. И вряд ли в обозримом будущем мы с вами опять получим приятный металлический iPhone, каким был мой любимый iPhone 5S.

AirPods с беспроводной зарядкой стоят на 3500 рублей дороже обычных. Стоит ли оно того?

Беспроводная зарядка, конечно, технически интересная вещь. Не зря в своё время Никола Тесла потратил столько времени на изучение способов беспроводной передачи электричества. Хотя для меня минусы беспроводной зарядки перевешивают плюсы, и подставка от Belkin лежит без дела.

А какие у вас впечатления от беспроводной зарядки? Поделитесь с нами в Telegram-чате AppleInsider.ru.

Что такое беспроводная зарядка?

В большинстве современных беспроводных систем зарядки используется метод, называемый индукционной передачи мощности. В основном, это использует электрические катушки в одном устройстве для генерации тока внутри другого устройства.

Хотя эта технология может показаться инновацией в эпоху информации но ее истоки лежат в индустриальную эпоху. В 1894 году пара французских ученых разработала индукционную систему питания для электромобиля. Однако с популярностью двигателей внутреннего сгорания эта технология была быстро забыта.

Начиная с 1970-х годов, она начала привлекать к себе больше внимания. Различные ученые предложили новое, инновационное использование для передачи энергии индукции. Например, было несколько попыток использования транспортных средств с индукционным приводом, но они отошли на второй план, не оказав реального влияния на рынок.

Затем, в начале 90-х годов, зарядное устройство с индуктивным питанием, наконец, совершило прорыв. Но это не было использовано для телефонов. Это использовалось для электрических зубных щеток Oral-B. С тех пор несколько компаний стали партнерами в разработке единого стандарта и в 2008 году был основан Wireless Power Consortium (WPC). В 2010 году они определили стандарт Qi, который используется для большинства зарядных устройств для мобильных телефонов.

В течение следующих нескольких лет телефонные компании начали поддерживать этот стандарт. Первой была Nokia с выпуском Nokia 920 в 2012 году. Samsung последовал за ней в 2014 году, а Apple наконец-то вышла на рынок в 2016 году. Поскольку все крупные производители теперь используют стандарт Qi, на этом мы сосредоточимся.

Плюсы беспроводных зарядок

Главное достоинство технологии Qi — удобство использования. Чтобы зарядить прибор, его нужно только положить на станцию. Пользователю не нужно подключать провода. Устройство смело можно назвать практичным, если планируется его стационарное использование. Например, панель можно поставить в спальне. Перед сном в темноте гораздо проще положить смартфон на подставку и не суетиться в поисках розетки. Модуль удобно использовать в местах большого скопления людей, например, в офисе. Вам не придется искать блок питания. Ведь станция всегда будет стоять на своем месте.

Еще одно неоспоримое преимущество бесконтактной зарядки — возможность восполнения энергии сразу у нескольких гаджетов. В частности, такое решение выпустила компания Apple. Air Power позволяет подключить несколько мобильных девайсов.

Другие преимущества не так очевидны. Специалисты разных сфер считают, что за станциями Qi будущее. Через много лет они будут в каждом доме. При этом панели будут заряжать не только мобильные гаджеты. Энергию от них будут получать чайники, телевизоры, игровые приставки и многие другие приборы. Человек навсегда избавится от большого количества вилок и розеток. Но пока по методу Qi заряжаются только смартфоны, планшеты, смарт-часы и прочие миниатюрные приборы.

Что такое беспроводная зарядка?

Беспроводная зарядка вроде модели Wireless Charging представляет собой панель, передающую энергию гаджету, который на ней лежит. Само же устройство питается от электросети. Существуют также модели, работающие, как павербанк – интегрированный аккумулятор позволяет использовать девайс без привязки к источнику электроэнергии. Такое качество выручит в автомобиле, на природе, экстренной ситуации. Единственное, что требуется от владельца – своевременно заряжать накопитель.

Официальной датой появления устройства считается 2009 год. Отправной точкой стало основание Консорциума беспроводной электромагнитной энергии. До этого компании экспериментировали с модификациями и предлагали зарядники, рассчитанные на конкретные модели телефонов.

Полезно знать: Как правильно заряжать смартфон. 5 простых советов, которые помогут продлить срок службы батареи

Чтобы навести порядок в сфере и унифицировать приборы, производители гаджетов и сопутствующей электроники решили объединить усилия и разработать базовый стандарт беспроводных станций. Эталоном стала технология Qi: зарядки, функционирующие на ее основе и соответствующие ее требованиям – универсальны и взаимозаменяемы. Смартфону, совместимому с Qi, подойдет каждая из них, независимо от бренда.

Как работает беспроводная зарядка

Принцип работы такой схемы беспроводной зарядки достаточно прост. Роль зарядного устройства играет передающий контур, само устройство состоит из двух контуров — передатчика и приемника.

Приемный контур (плоская катушка) находится в самом телефоне, передатчик сделан в виде небольшой подставки, внутрь которого запрятана передающая катушка.

Cхема беспроводной зарядки

Электричество передается из одного контура в другой методом индукции, возникший во втором контуре ток сначала выпрямляется и подается на аккумулятор. В качестве выпрямителя можно использовать буквально любой маломощный диод шоттки.

Сборку беспроводной зарядки своими руками начнем с передатчика.

Передатчик

Схема передатчика проста и понятна. Обычная схема блокинг-генератора на одном транзисторе. Оправа для намотки передающей катушки — на ваше усмотрение. Желательно взять оправу с диаметром 7-10 см. На оправу мотаем 40 витков медной проволоки с диаметром 0,5мм. Обмотка имеет отвод от середины. Сначала аккуратно мотаем 20 витков, затем провод скручиваем, делаем отвод и в том же направлении мотаем остальные 20 витков. С катушкой все понятно? Пошли дальше.

Транзистор  абсолютно любой, я пробовал и полевые и биполярные, с полевыми чуть быстрее заряжается. Можно использовать полевые ключи серии IRFZ44/48, IRL3705, IRF3205 (указываю только те, которые использовал сам), но можно ставить буквально любые. Из биполярных можно использовать отечественные: КТ819, 805, 817, 815, 829. Выбор не критичен. Можно также использовать и транзисторы прямой проводимости, но в этом случае придется поменять полярность питания.

Номинал базового резистора не критичен (22 Ом-830 Ом).

Приемник

Приемный контур — мотал целых полчаса. Катушка плоская, состоит из 25 витков провода 0,3-0,4мм. Контур удобно мотать на небольшом куске пластмассы, витки постепенно нужно укрепить при помощи суперклея, работа достаточно грязная и долгая. После намотки отделяем контур от пластмассового стенда, на который он был намотан. Это удобно делать при помощи монтажного ножа или лезвием.

Далее контур был подключен к аккумулятору через диод SS14, последний является высокочастотным кремниевым диодом в СМД исполнении.

В моем случае, не работал разъем зарядки на телефоне, поэтому зарядку подключил напрямую к аккумулятору. Такое решение неудобно тем, что датчик не будет показывать, что телефон заряжается. С телефоном все завершено, теперь нужно поставить заднюю крышку.

Время зарядки напрямую зависит от мощности источника питания, в моем случае было использовано заводское зарядное устройство подопытного телефона. Устройство обеспечивает выходное напряжение в 5Вольт, при токе в 350мА.

Такая беспроводная зарядка для телефона работает безотказно, при таком раскладе компонентов мобильник полностью заряжается за 7 часов, долго, но зато заряжается. Ускорить время зарядки можно только умощнением схемы — использовать более мощный блок питания и намотать контура более толстым проводом.
