Изготовление антенны для 4G- модема своими руками

Какие виды 3G/4G-антенн бывают

Антенны (как покупные, так и самодельные) разделяют на несколько видов в зависимости от нескольких показателей. Если говорить о способе установки, есть комнатные или уличные антенны. Последние более эффективные, так как они работают в открытом пространстве, где меньше всего помех. Они подойдут для тех абонентов, которые живут далеко от вышки.

Комнатные антенны не такие эффективные, как уличные

По принимающему сигналу антенны делят на широкополосные и узкополосные. Первые более функциональные — они способны принимать сигнал 2G и 3G, когда, к примеру, 4G не ловит.

Антенны делят также на направленные, всенаправленные и секторные. Последние два вида способны ловить сигнал сразу от нескольких вышек. Ещё различают обычные устройства и антенны MIMO — усовершенствованное оборудование сразу с двумя антеннами, которые принимают сигнал отдельно друг от друга, но передают сигнал модему одновременно. Они способны увеличить скорость и до 100 Мбит/с.

У антенны MIMO по сути два приёмника, отсюда и её эффективность

В зависимости от наличия в антенне усилителя устройства разделяют на активные и пассивные. Пассивные, где усилителя нет, не так сильно улучшают сигнал мобильной сети, как активные, но при этом их не нужно подключать к розетке (усилитель работает от электрической сети).

Как протестировать изменения

Можно просто немного «посёрфить» в интернете, чтобы определить, улучшилась скорость или нет. Если вам нужны точные данные, измерьте скорость с помощью любого сервиса, например, через SpeedTest или «Яндекс.Интернетометр». Сделать это нужно до и после установки антенны на модем.

Переходим на сайт и запускаем процедуру. Оцените результат, когда процесс завершится. Повторите его несколько раз и высчитайте среднее значение — показатель и будет реальной скоростью.

Щёлкните по «Измерить» на сайте

Если вам нужна простая антенна, для изготовления которой не требуется особых навыков и знаний, сделайте проволочную или баночную антенну. Можно также взять вариант с дуршлагом или старой спутниковой антенной. Для более опытных подойдут способы посложнее — антенна Харченко или «Двойное кольцо».

голоса

Рейтинг статьи

Специфические особенности 4G MIMO

LTE антенна своими руками – это замечательная возможность улучшить качество приема данных. Для тех пользователей, которые живут в отдаленной местности или регулярно выезжают на дачу, такие устройства станут настоящим спасением, поскольку помогут решить проблему «плохого» интернета. На территории нашей страны есть достаточно много мест, удаленных от базовых станций сотовых операторов. Поэтому в этих зонах качество связи предельно низкое. Чтобы нормально и комфортно пользоваться сетью, стоит задуматься о таком варианте, как антенна МИМО 4G своими руками. Самодельные устройства пользуются популярностью среди абонентов. Впервые такие конструкции собирали для улучшения . В дальнейшем они были заменены более технологичными приспособлениями – спутниковыми антеннами и кабельным ТВ. Но с ростом популярности Mobile Internet люди снова стали сооружать такие приспособления.

Сегодня популярными являются сети 3G. Чтобы усилить ее стандартного модема будет недостаточно. Несмотря на то, что операторы постоянно устанавливают новые вышки, в некоторых местностях этого оказывается мало, поэтому проблемы с низкокачественным сигналом остаются. Сконструированная по чертежам конструкция поможет увеличить качество сигнала. Один важный нюанс: если в Вашем населенном пункте вообще отсутствует сигнал оператора, ни одна антенна не поможет исправить ситуацию.

Каким образом подобрать оператора и найти базовую станцию: программа для смартфона

При покупке необходимо точно понимать, как именно настроить 4G антенну на базовую станцию. У большинства людей возникает проблема с определением частоты, на которой функционирует базовая станция оператора Сети, также сложно точно определить расположение вышек на карте. На данный момент эта проблема решается простым и в то же время эффективным способом, а именно — установкой специального программного обеспечения на ваше мобильное устройство. В бесплатном доступе есть множество программ, которые помогут разобраться в этой проблеме, давайте рассмотрим одну из них.

Программу «Сотовые Вышки, Локатор» можно совершенно бесплатно установить с мобильного сервиса Play Market. На основном экране сразу же отображается карта местности, на которой видно ваше местоположение и дислокацию ближайших к вам базовых станций. Также вы получите информацию о направлении сигнала для каждой из баз.

Вышки, которые функционируют в GSM диапазонах, будут отображаться при помощи красного индикатора. Зеленый оттенок будет указывать на вышки, которые поддерживают частоту 3G. Голубой и березовый индикаторы сигнализируют о наличии сотовых вышек, которые используют покрытие LTE. Меню программы также обладает специальной вкладкой Помощь, где отображается подробная информация. Верхняя часть экрана отображает подробные данные о выбранной вами базовой станции, также вы будете знать, какой именно оператор использует эту вышку.

При подключении к 4G сигналу наиболее важным становится показатель ARFCN, который показывает номер канала и частоту работы станции, отображение этих данных происходит в мегагерцах. Также не менее важен показатель RSRP, который отвечает за средние показатели мощности получаемого сигнала. Для измерения этого показателя используют дБм. Во время выбора усилителя или антенны для LTE эти два показателя играют ключевую роль. Используя полученные данные, можно подобрать наиболее актуальную модель репитера, который будет использовать нужную вам частоту.

Также для выбора оператора мобильной связи можно использовать специализированные сайты, на которых размещается карта покрытия всех операторов мобильной сети. После того как вы найдете нужный вам регион, можно посмотреть, какой процент покрытия присутствует в нужной вам области, и основываясь на этих данных, принять взвешенное решение.

МИМО

Это устройства панельного типа для приема и усиления качества сигнала, которые работают с несколькими входами потоковых данных, соответственно, и несколькими выходами таковых. МИМО антенна для 4G своими руками собирается немного сложнее, чем обычная. Однако при наличии схем и чертежей все получится.

При выборе такой антенны нужно учесть, что не все операторы могут полноценно работать с этой технологией. Примечательно, что скорость передачи информации при технологии МИМО равна 100 Мбит/сек. Это превышает показатели обычных антенн в 2 раза.

Обратите внимание! Такой прибор состоит из одного корпуса, внутри которого находятся две закрепленные антенны. Прием и передача сигнала происходят обеими частями одновременно и проходит по разным каналам

MIMO антенна – делаем сами

MIMO антенна 4G LTE своими руками – это не миф. Такое устройство действительно можно собрать самостоятельно. , сделанный своими руками, отличается предельно простой конструкцией, доступностью необходимых материалов и надежностью полученного устройства. Поэтому антенны 4G MIMO, сделанные своими руками, являются дешевым и надежным методом для получения хорошего сигнала. Если дальность от дома до вышки сотового оператора позволяет, можно попробовать самостоятельно сконструировать антенну. Собранный прибор можно интегрировать с роутером, чтобы раздавать интернет на телефон, планшет и другие гаджеты. Перед сборкой конструкции нужно выполнить точный расчет, выбрать оптимально подходящие размеры, которые будут соответствовать схеме. В итоге должен получиться довольно мощный аппарат, с помощью которого Вы сможете значительно увеличить качество и скорость соединения. В сегодняшней статье мы детально поговорим о том, как сделать усилитель сигнала для 4G модема своими руками.

Как можно усилить прием сигнала 3G-модемом

Особенность стандартного 3G-модема заключается в том, что у него достаточно слабый разъем антенны. Он вполне способен ловить сигнал в условиях города, но вот при ощутимом удалении от передающей вышки могут возникать проблемы.

Стандартный разъем для преобразования сигнала

Именно из-за этого и возникает необходимость усилить прием сигнала. В деревнях, пригородных поселках можно успешно ловить мобильную сеть даже на солидном расстоянии от вышки. Для этого можно использовать несколько способов:

• сделать направленный уловитель радиоволн;
• подключить антенну к 3G-модему с помощью пайки.

Самый простой вариант — это расположить модем наиболее удачно так, чтобы сигнал ловился сильнее обычного. Для этого часто применяются удлинители с USB-переходниками. Их обычные размеры составляют 3-5 метров в длину. Этого вполне достаточно в большинстве случаев, чтобы подобрать для 3G-приемника наиболее хорошее расположение на окне, за окном или в комнате.

Как дополнительная мера хорошо зарекомендовали себя антенны, которые не подсоединяются напрямую к 3G-модему, но заметно усиливают сигнал. Их достаточно просто изготовить, а их работы, порой, вполне хватает для того, чтобы обеспечить стабильный и качественный прием.

Пример самого простого самодельного усилителя сигнала для 3G-модема

Когда же сеть не ловится совсем, то некоторые умельцы делают хорошо зарекомендовавшую себя антенну Харченко. Такие устройства сегодня можно приобрести в радиомагазинах или сделать самостоятельно. Почему они максимально хорошо ловят радиоволны мобильного интернета? Потому что эти антенны точно рассчитаны по размерам на передаваемую длину волны, часто припаиваются к основному разъему 3G-модема, делая прием самым хорошим, почти максимально возможным.

Но с антенной Харченко придется повозиться, если пытаться делать ее самому.

Можно ли сделать антенну для 3G и 4G Интернета самостоятельно

Для некоторых фраза «4G антенна своими руками» — это сказка. Многие на 100 % уверены, что в домашних условиях такой агрегат не собрать. К тому же нужно хорошо разбираться в физике и распространении радиомагнитных волн. Все это неправда. Нет, познания в этой области, конечно, пригодятся. Вряд ли человек, который знает суть процесса и умеет делать вай-фай антенны, читал бы эту статью. Суть в том, что благодаря пошаговым инструкциям, данным ниже, абсолютно любой, имея только стремление и все необходимые материалы, сможет сделать самодельную антенну для 4G модема.

Стандартная покупная антенна для модема

Обратите внимание! Обычно при плохом Интернете люди часто обвиняют программные проблемы: неподходящую прошивку, плохую совместимость, вирусное ПО и т. д

Редко кто разбирается в аппаратной части, а ведь именно она может таить в себе неполадку.

К превеликому сожалению, на данный момент нет программного продукта, который бы мог реально увеличить скорость приема и отдачи интернет-трафика. Да, есть специальные средства, которые позволяют мониторить состояние сети и ограничивать работу тех или иных программ для повышения скорости. Также они находят лучшую точку для подключения к сети. На этом функционал заканчивается.

Остается использовать только аппаратные средства. Если скорость сети регулярно прыгает, а качество оставляет желать лучшего, то может помочь специальная антенна. Вообще выпускают множество приборов для улучшения сигнала и более лучшего его улавливания. Все они не вмешиваются в программную часть, работая только на физическом уровне. Наиболее популярны:

• промышленные антенны, создание аналога которых описано в этом материале;
• репитеры, позволяющие повторять улавливаемый сигнал и делать его четче;
• рефлекторы, отражающие электромагнитные и радиомагнитные волны обратно на роутер или модем;
• роутеры, обладающие возможностью принимать беспроводной сигнал и транслировать его дальше (аналог репитера, но более функциональный).

К сведению! Принцип работы всех этих девайсов основан на работе с электромагнитными волнами для их последующего усиления. Преимуществом таких аппаратных приспособлений является реальная возможность увеличения скоростных характеристик Интернета для любого устройства, подключенного к используемой домашней сети.

Антенна для интернета на дачу

Самый распространенный вариант интернета в сельской местности — мобильный. Владельцы дачных участков для увеличения уровня сигнала и разграничения его от помех применяют различные типы антенн, которые позволяют наладить бесперебойную радиосвязь. Зоны покрытия 3G и 4G есть почти везде, но со стабильной радиосвязью могут быть проблемы из-за препятствий, ухудшающих сигнал.

Принцип работы у всех усилителей радиосигнала один, но конструкция, технические характеристики отличаются друг от друга. Внешне и по своему использованию они не отличаются от обычных телевизионных, только делятся по мощности приема радиоволн. Главная характеристика антенны — рабочая частота. Нужно узнать, какой сигнал наиболее сильный в конкретном месте, чтобы определить диапазон радиоантенны для интернета на даче. Слабый сигнал 4G можно предпочесть в пользу стабильного 3G.

Обратите внимание! Внешняя антенна для компьютера для интернета должна быть механически прочной, сопротивляться ветру, стойкой к повышенной влажности и перепадам температуры. Чтобы усилить слабый сигнал используют радиоантенну, которая наведена на ближайшую базовую станцию. Чем выше она поднята над землей, тем сигнал поймать будет быстрее

Её надежно закрепляют в таком положении, где прием сигнала наилучший, и делают к ней удобный доступ, чтобы можно было её поправлять

Чем выше она поднята над землей, тем сигнал поймать будет быстрее. Её надежно закрепляют в таком положении, где прием сигнала наилучший, и делают к ней удобный доступ, чтобы можно было её поправлять

Чтобы усилить слабый сигнал используют радиоантенну, которая наведена на ближайшую базовую станцию. Чем выше она поднята над землей, тем сигнал поймать будет быстрее. Её надежно закрепляют в таком положении, где прием сигнала наилучший, и делают к ней удобный доступ, чтобы можно было её поправлять.

Вынос усилителя сигнала за пределы здания избавляет от затуханий и отражений, которые создают различные части дома:

• мощный сигнал 3G/4G от базовой станции сотового оператора улавливается радиоантенной, которая располагается на фасаде или крыше дома;
• сигнал передаётся по кабелю на модем, который вставлен в роутер;
• роутер распространяет интернет по LAN-кабелю, Wi-Fi на N-е количество абонентов.

Применение панельных антенн для работы в сетях 4G

Антенна для модема

Наружная панельная антенна LTE наиболее часто применяется для улучшения качества обмена данными в зоне неуверенного приема

Малые габариты и высокая технологичность позволяют разместить в одном корпусе большое количество элементов, что особенно важно при использовании технологии MIMO

Технология MIMO

Технология MIMO позволяет увеличить пропускную способность канала передачи данных до максимального теоретически допустимого значения. Данная методика производит пространственное кодирование сигнала благодаря тому, что прием и передача осуществляются различными антеннами. Основное требование для успешного использования MIMO технологии – связь между антеннами должна быть как можно слабее. Техническим языком говорится, что антенны должны быть слабо коррелированы.

MIMO-антенна

Аппаратура, поддерживающая MIMO, разделяет сигнал на несколько потоков, распределяя их между пользователями. В том случае, если пользователей меньше, чем количество приемо-передающих модулей, то к каждому клиенту сигнал может поступать по нескольким потокам.

Таким образом, происходит следующее:

• Увеличивается скорость передачи данных;
• Растет помехозащищенность;
• Затрудняется перехват трафика.

Для работы по технологии MIMO требуется, чтобы ее поддерживало оборудование провайдера и клиента.

Как улучшить сигнал модема

Практика применения Интернета позволяет выделить несколько путей, как усилить сигнал 3G или 4G модема своими руками и без покупки нового оборудования. Выделим основные пути:

Установите устройство на окне или перенесите в точку квартиры, где лучше ловит связь с помощью переходника длиной до 2-3 метров. Такой метод позволяет усилить сигнал и добиться увеличения скорости в среднем на 15-20 процентов. Преимущества метода в небольших затратах и наличии результата. Минус в том, что такое решение не всегда удается реализовать, особенно когда нужно подключить модем к компьютеру, а применение удлинителя де-факто ведет к уменьшению мощности.

Используйте рефлектор. Чтобы усилить уровень сигнала 3G модема, можно задействовать простые подручные вещи, к примеру, кастрюлю, диск ДВД, дуршлаг и другое. Приемное устройство монтируется в центр рефлектора, фокусирующего захватываемый сигнал. Провод с одной стороны подключается к модему, а с другой — к ПК. Желательно, чтобы длина провода была минимальной, ведь этот фактор влияет на мощность приема. В лучшем случае можно немного усилить мощность и получить прирост скорости на 15-20%. Минусы рефлектора заключаются в больших размерах и требовании к наличию определенных навыков.

Применение антенны. Один из способов, позволяющий достичь результата — антенна для усиления сигнала модема. Здесь имеется два варианта — покупка уже готового оборудования или изготовление изделия своими руками. В последнем случае можно обойтись проволокой на 3 мм, медной трубкой, паяльником и другим инструментом. Готовая антенна устанавливается на улице и помогает усилить поступающий сигнал. Изделие желательно расположить как можно выше, но из-за длины кабеля увеличиваются и потери. Особенность антенны в том, что она способна улучшить сигнал 3G модема без отсечения шумов. В результате скорость Интернета остается на низком уровне.

Репитер 3G. Метод позволяет улучшить связь модема и считается одним из наиболее удобных решений. Преимущества — взаимодействие со всеми провайдерами и USB-модемами, сохранение гарантии и уменьшение вредного влияния ЭМ излучения. Такой вариант подходит для случаев, когда в помещении вообще нет сигнала или он очень слабый. В продаже имеются специальные комплекты, в которые входит сам репитер, внешняя и внутренняя антенна, кабель и крепление. Таким способом удается усилить прием на 20-25% для всех операторов. Минус только один — необходимость дополнительных затрат. В таком случае можно задуматься об улучшении тарифного плана или замене провайдера. А если у вас есть припрятанный на черный день второй маршрутизатор, то можете сделать репитер из роутера и настроить его на повторение сигнала.

Выше рассмотрены базовые методы усиления сигнала 3G модема. Они действуют с разной эффективностью и требуют определенных затрат — на покупку усилителя, кабеля, антенны или другого оборудования. Но существует ряд дополнительных методов, позволяющих усилить мощность USB-модема (пусть и в меньшей мере):

Возьмите моток медной проволоки, с одной стороны обмотайте ее в месте нахождения симки, а с другой выбросите за окно. А затем заново подключите к ноутбуку модем и проверьте качество. Но учтите, что таким способом можно незначительно усилить прием.

• Используйте старые компьютерные колонки, которые необходимо включить и установить возле 3G приемника. Считается, что такое действие помогает усилить сигнал, если модем ловит плохо и не дает желаемой скорости.
• Применение специальных утилит. Улучшение качества работы приемника возможно с помощью софта, позволяющего внести изменения в работу оборудования и выбрать оптимальный режим. Как вариант, подойдет утилита HSPA Locker, которая позволяет добиться улучшения качества приема. Также можно использовать программы для настройки антенны 3G модема, к примеру, AxesesstelPST EVDO. С ее помощью легко изменить параметры приема и усилить его.

Рассмотренные выше методы можно использовать по одному или в комплексе. Здесь многое зависит от мощности приема, скорости Интернета и других данных. Начните с выбора оптимального места модема, ведь перемещение устройства на один-два метра часто дает значительный результат. Не лишне будет применение программы для настройки Интернета (для 3G модема). Они позволяют увидеть реальные показатели сигнала и усилить его в случае необходимости. Нельзя отметать и вариант с антенной, если вы проживаете в удаленной от вышек местности.

Купить антенну

Если вам лень, что-то делать своими руками, то можете присмотреть уже готовые варианты. Плюс покупной антенны в том, что они предназначены сразу для нескольких диапазонов, а не для одной, как наша самодельная. При выборе смотрите обязательно на стандарты, с которыми работает антенна, а также частоты.

РЭМО BAS-2338 HIGHWAY

Диапазон	1700 – 2700 МГЦ
Стандарты	WCDMA-2100, LTE-2600, WiFi, GSM-1800
КУ	15 дБ

Триколор DS-4G-5kit

Диапазон	1700 – 2700 МГЦ, 780 – 980 МГЦ
Стандарты	GSM-1800, LTE, HSDPA, HSPA , 4G
КУ	5-7 дБ

Locus Mobi-900 Turbo

Диапазон	880 – 915 МГц, 925 – 960 МГЦ
Стандарты	UMTS-900, GSM-900
КУ	31 дБ

Дельта Пила-Л

Диапазон	780 – 980 МГЦ, 1700 – 2800 МГЦ
Стандарты	HSPA , HSPA, UMTS, GPRS, EDGE, WiFi, LTE, GSM-900, GSM-1900, GSM-1800
КУ	12-14 дБ

Панельная антенна 4g своими руками

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

• Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
• Моток медной проволоки диаметром 2 мм.
• Кусок медной фольги для вырезания пятачка диаметром 21 мм.
• Пенопласт под патчи.
• Клей для приклеивания патчей к пенопласту.

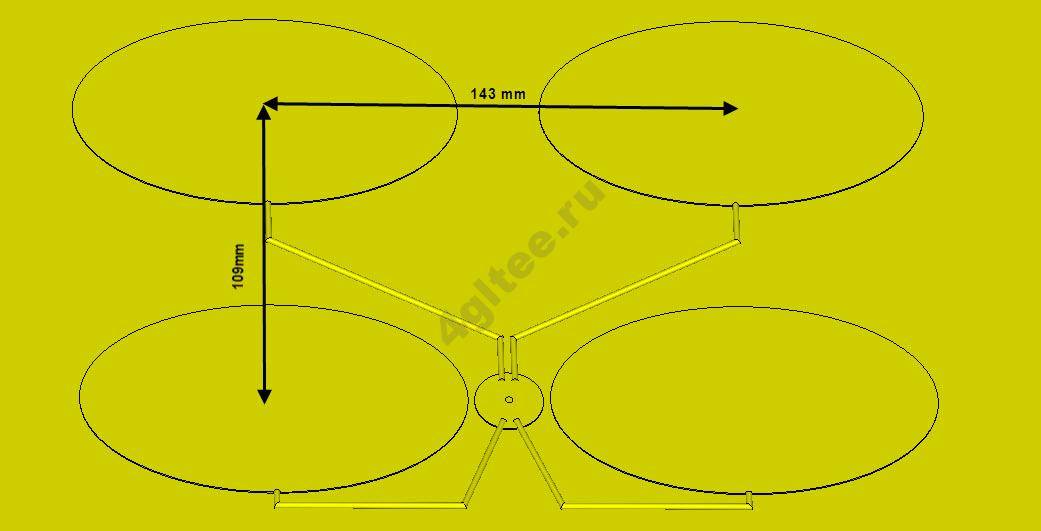

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

Разновидности

Mimo антенна 4g lte своими руками

• волновой канал;
• панельная;
• штыревая;
• параболическая.

Наиболее подходящая для местности малой застройки антенна типа «волновой канал». Она известна как устройство Яги-уда (Yagi antenna). Конструктивно модель выполнена в виде параллельно расположенных друг к другу вибраторов (полуволновых диполей), находящихся на линии излучения в одной плоскости. В её состав входят активный и множество пассивных вибраторов. Это устройство из класса уловителей бегущей волны. Изобрели и внедрили такую конструкцию два японца Яги и Уда ещё в 1926 году.

Направленная антенна изменяет свои характеристики, если изменяются:

• длина диполей;
• диаметр диполей;
• расстояние между ними и активным вибратором;
• наличие пассивного элемента (рефлектора) за активным вибратором;
• количество пассивных элементов (директоров) перед активным вибратором.

Известны модели заводского изготовления, такие как BS-2000-17, BS-2000-20. Подобные образцы уже прошли многочисленные испытания в полевых условиях. Узкочастотная направленность помогает принимать три джи-сигнал на частоте 2100 МГц при kусил = 17-20 Дби (dBi). К тому же габаритные размеры L = 1000 мм и вес 0,5 кг позволяют без проблем разместить антенный уловитель сигнала на достаточную высоту, расположив её на мачте.

Устройство Яги-Уда

Следующий рассматриваемый тип – штыревой. Это четвертьволновой диполь, выполненный в виде вертикально расположенного стержня (штыря). Устройство рассчитано на работу в режиме «приём-передача». К достоинствам можно отнести то, что при установке антенна не требует настройки по направлению. Она принимает сигнал со всех сторон, кроме вертикали. Недостатком является более низкий коэффициент усиления.

Для примерного образца подойдёт модель KORVET. Это уловитель сигнала 3G/4G, позволяющий работать с мобильными операторами по всей территории Российской Федерации в интервале частот 700-2700 Мгц. Благодаря круговой направленности приёма, устройство работает со стандартами сотовой связи: GSM-900, GSM-1800, UMTS-2100 и LTE2600 и др.

Данный тип устройств применяют на мобильных средствах: автомобилях, катерах и им подобных: там, где сигнал устойчив. Круговая диаграмма направленности позволяет изменять местоположение приёмника относительно передатчика без последствий для работы. Защищённый пластиковым корпусом штырь может быть установлен и на стационарных объектах. На него доступен приём от нескольких базовых станций с разных направлений. При работе в режиме «передачи» есть возможность раздачи сигнала WiFi.

Штыревая всенаправленная антенна GSM KORVET

Параболическую конструкцию устройств для приёма 3G-сигнала целесообразно применять при удалённости от вышки более 10 км.

Внимание! Параболические антенны требуют предварительного определения направления сигнала. Качество работы зависит от правильности монтажа и точности настройки

При установке подобной конструкции желательно привлекать специалиста.

Антенна 4G LTE для модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

• узконаправленные;
• секторные;
• всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Простая внешняя 4g антенна своими руками

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

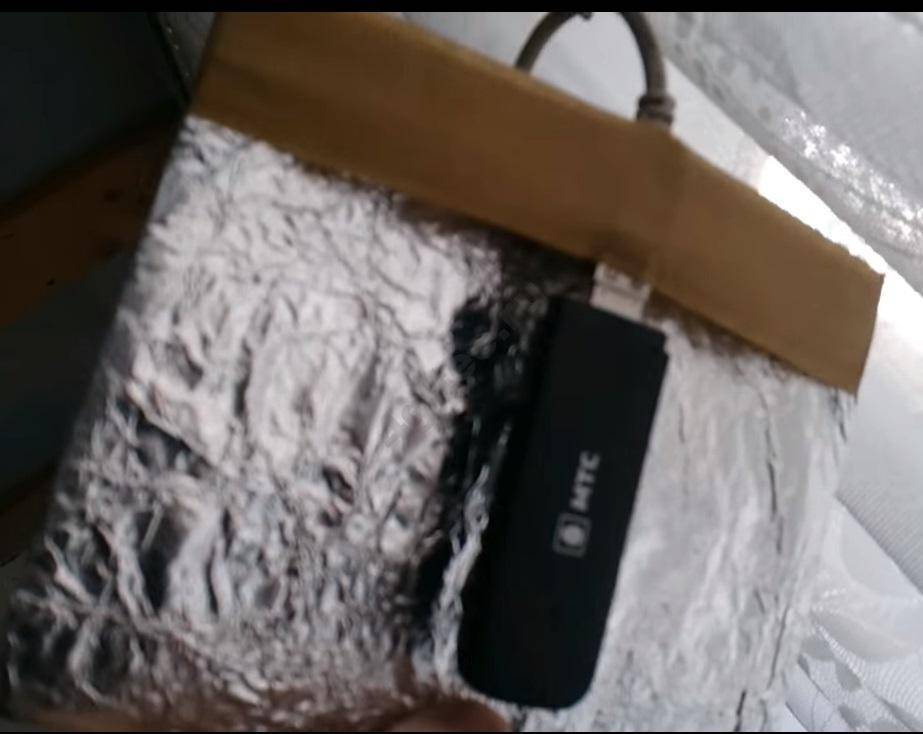

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

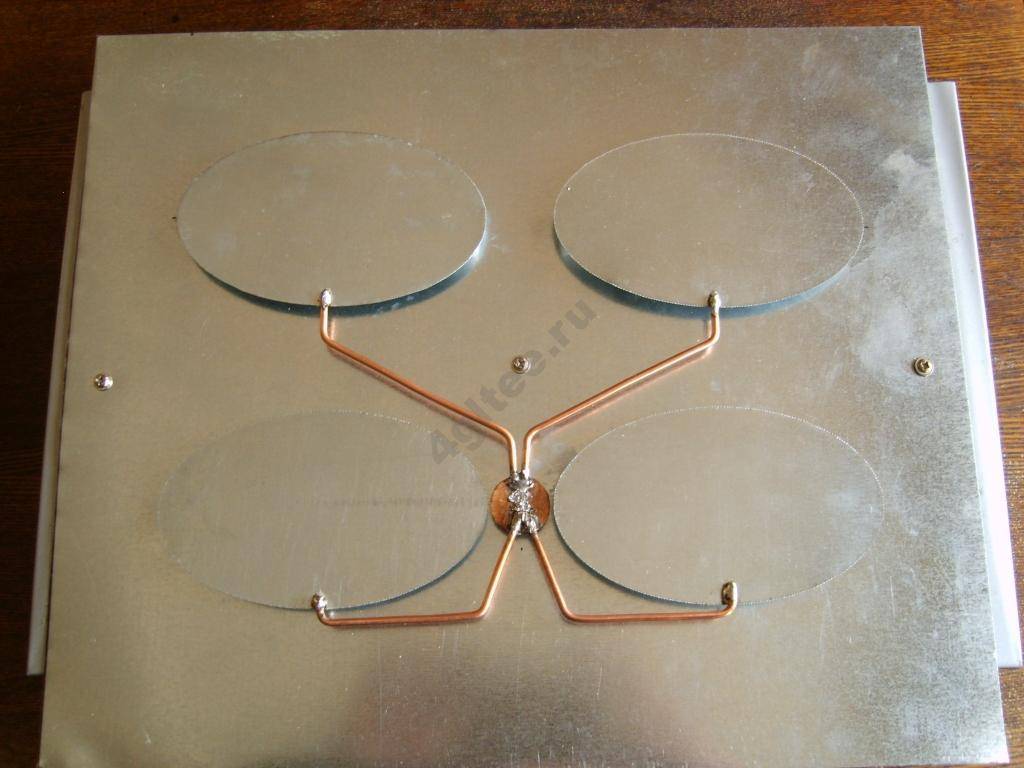

Панельная антенна 4g своими руками

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

• Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
• Моток медной проволоки диаметром 2 мм.
• Кусок медной фольги для вырезания пятачка диаметром 21 мм.
• Пенопласт под патчи.
• Клей для приклеивания патчей к пенопласту.

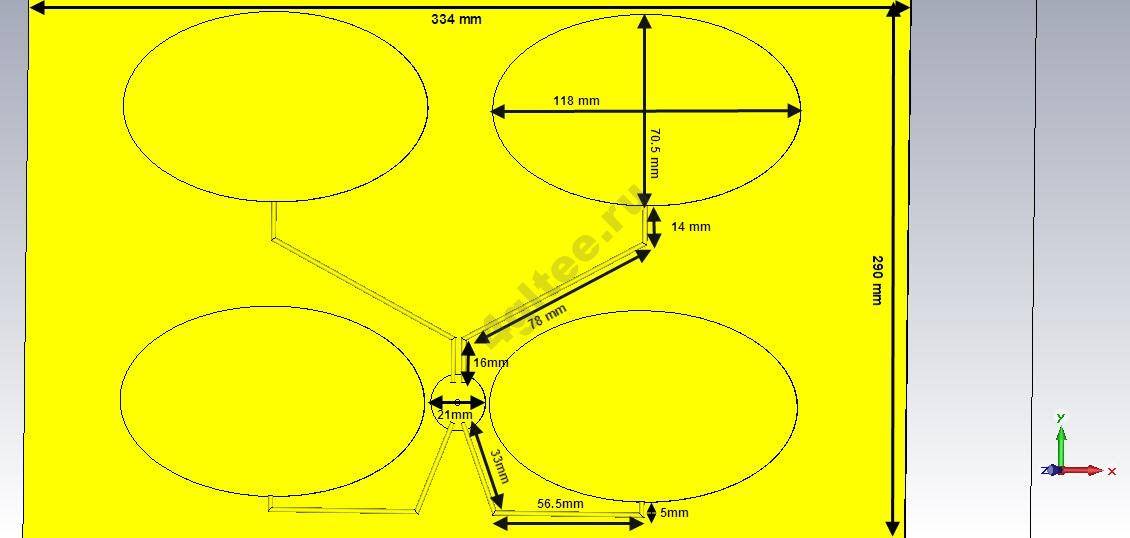

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

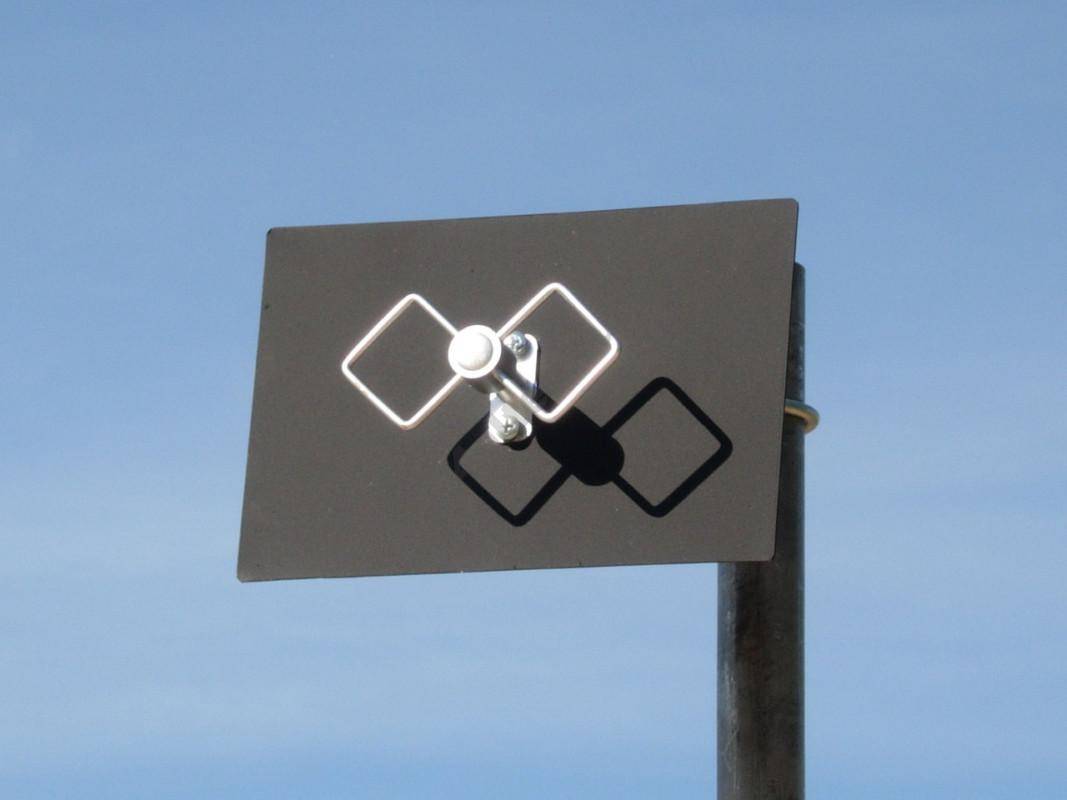

Антенна Харченко для 4g модема своими руками

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.

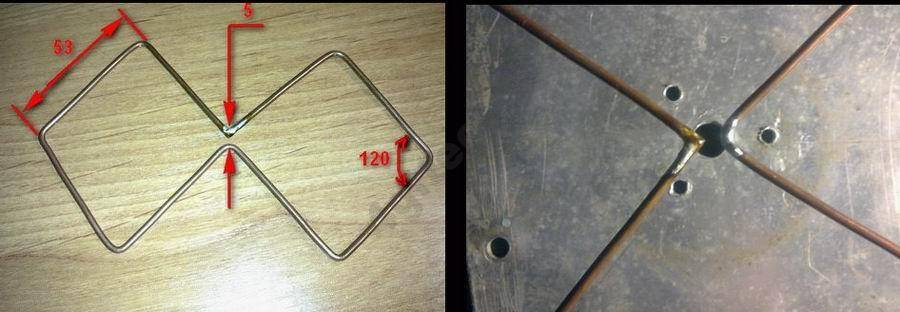

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

В центре пластины сверлится отверстие под кабель.

Затем на платине крепится проволока. Она не должна касаться рефлектора.

Расстояние 3,6 см.

Далее это крепится на кронштейн спутниковой тарелки или просто на палку.

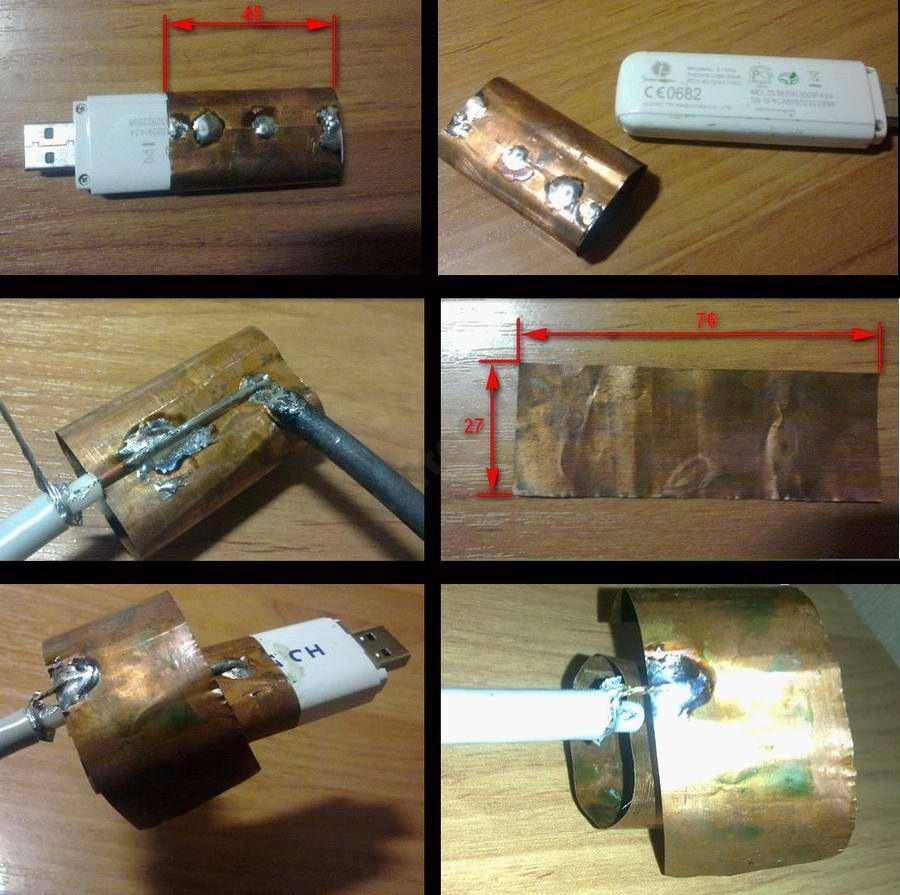

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

Все готово!

Также вы можете ознакомиться с обзором антенн 4g Mimo и узнать, как настроить 4g на телефоне.

Ромбовидная антенна, самостоятельная сборка

Нередко для покупки антенного усилителя к смартфону у пользователей нет средств или возможности (место жительство в отдаленных от крупных населенных центров районах). В таком случае заинтересованный в улучшении получения-передачи сигнала своего мобильника человек может сделать конструкцию для телефона своими руками. Кроме того, даже простые самоделки могут хорошо подключаться к сети и давать нужный сигнал.

Самодельная антенна для телефона

Для создания прибора по улучшению сигнала своими руками потребуется определенный набор инструментария и материалов:

• пассатижи и острый нож, предназначенный для аккуратного снятия изоляции с кабельной продукции;
• непосредственно сам кабель (RG6) для подключения мобильного гаджета к антенне и медный провод (2 мм сечение), его длина должна составлять не менее 8 см;
• паяльный инструмент с припоем;
• переходник для мобильного устройства.

Порядок выполнения сборки антенны для мобильного телефона:

• в первую очередь, производится зачистка изоляции кабельной продукции, при этом выполнять данную работу следует аккуратно, чтобы не повредить внутреннюю жилу, которая впоследствии будет подключена одним концом к мобильному устройству, а другим – к антенне;
• медная проволока по концам изгибается таким образом, чтобы с обоих концов получилось по ромбу;
• на следующем этапе к жиле кабеля припаивается медный провод (строго в положении «вверх»), другая часть медного провода припаивается к экранирующей оплетке кабеля (строго в положении «вниз»);
• далее выполняется крепление медного провода на любую подходящую по размерам поверхность (лучше подойдет широкая деревянная планка), при этом не следует забывать о надежной изоляции всех выполненных в процессе сборки соединений;
• итоговая конструкция размещается на крыше строения и надежно крепится, предусмотренный свободный конец кабеля опускается вниз и посредством специального адаптера подсоединяется к телефону.

Важно! Следует учитывать, что соблюдение размещения медного провода поможет значительным образом улучшить получаемый-передаваемый сигнал даже при его практически полном отсутствии. Самостоятельно собранная конструкция ромбовидной антенны сотовой связи – это весьма простая в реализации схема, которую сможет собрать практически любой пользователь, не обладающий специальными знаниями и опытом. Единственное условие при сборке сотовой связи своими руками – последовательность указанных выше действий и качественное соединение всех элементов

Увеличение сигнала находится в прямой зависимости от качества исполнения

Единственное условие при сборке сотовой связи своими руками – последовательность указанных выше действий и качественное соединение всех элементов. Увеличение сигнала находится в прямой зависимости от качества исполнения

Самостоятельно собранная конструкция ромбовидной антенны сотовой связи – это весьма простая в реализации схема, которую сможет собрать практически любой пользователь, не обладающий специальными знаниями и опытом. Единственное условие при сборке сотовой связи своими руками – последовательность указанных выше действий и качественное соединение всех элементов. Увеличение сигнала находится в прямой зависимости от качества исполнения.

Советуем изучить Кабель греющий для кровли

Итог

Какое же заключение можно выработать из всего вышесказанного? Самый лучший вид интернет-связи – это кабельный. Он более надежный, стабильный, скоростной и предоставляет большие возможности. Но одна беда – его нельзя взять на дачу или в путешествие.

В дороге или на отдыхе хорошим вариантом будет мобильный интернет. Однако не все могут себе позволить широкоэкранные коммуникаторы и смартфоны, чтобы было удобно просматривать любые страницы Всемирной паутины. Поэтому как альтернатива кабельному интернету и мобильному была придумана связь через специальные модемы.

Они хороши там, где нет кабельного интернета, но есть желание просматривать веб-ресурсы на нормальном экране. Такой 3G-модем, отзывы о котором чаще всего указывают на недостаточную мощность, обладает тоже своими недостатками.

Казалось бы, берется модем и едешь куда хочешь – везде будет доступ к интернету. Оказалось, что это не совсем так. Когда ты находишься в городе или возле него, где покрытие сети стабильно и устойчиво, то практически не замечаешь его проблем, что и отмечают пользователи. Но стоит уехать на несколько десятков километров от базы источника, как тут же проявятся все его минусы, главным из которых будет слабый и прерывающийся сигнал связи. Поэтому многие умельцы сами придумали и другим советуют спасать положение самодельным приспособлением, известным как внешняя 3G-антенна для USB-модема, отдавая ему предпочтение из-за дешевизны и более хорошего качества, чем у покупных антенн.
