Самостоятельная установка и настройка спутникового ТВ: от выбора антенны до поиска каналов

Приобретение оборудования

Прежде, чем установить и настроить спутниковое оборудование, его необходимо приобрести. Нужно отправиться в специализированный магазин за следующими элементами для сборки:

1. «Тарелка» (антенна). Она «соберёт» сигнал со спутника, сконцентрирует и отразит его в конвертер. Рекомендуемый диаметр — более 90 см.
2. Конвертер (головка). Подхватит сигнал, попавший в антенну, и, после конвертации, передаст его в ресивер. Выбор зависит от поляризации (круговой или линейной) предпочитаемого спутника, в описании которого можно найти данный параметр.
3. Ресивер (tv-тюнер). Примет сигнал от конвертера, затем произведёт его декодировку («переведёт» на язык телевизора) и передаст в конечный пункт — телевизор. Настройка этого прибора не требует специальных знаний.
4. Кронштейн («нога»). Обеспечит надёжное крепление антенны на стене (или крыше) дома. Кроме того, позволит оперативно вращать тарелку в двух плоскостях (для поиска сигнала). Позаботьтесь о достаточном выносе тарелки от дома, чтобы при вращении она не задевала стену. В общем, установка антенны без кронштейна невозможна.
5. Кабель (коаксиальный). Выполняет роль проводника сигнала, соединяя конвертер с ресивером (тюнером).
6. DiSEq. Мастера называют его просто «дисек». Будет необходим, если вы надумаете принимать сигнал сразу с нескольких спутников. В этом случае поможет объединить группу конвертеров в общий кабель.
7. «F-ки». Без них невозможно соединить кабель с каждым звеном цепи «антенна — ресивер». Понадобится 8 шт. (для перестраховки — 10).
8. Кабель для подключения ресивера к телевизору. Может быть: композитный (тюльпан), SCART, либо HDMI (для наивысшего качества). Необходимо самостоятельно проверить, какой кабель подойдёт в вашем случае.

Все вышеперечисленные устройства и приборы можно приобрести в комплекте спутникового телевидения, который уже собран профессионалами. Его можно собрать и самому — в этом случае вы будете уверены в качестве и надёжности каждого элемента системы.

Преимущества спутникового ТВ

Спутниковое ТВ передаёт телевизионный сигнал зрителю через искусственный спутник, который располагается на геостационарной орбите Земли. Эти технологии быстро развиваются, а потому производители могут предоставлять своим клиентам новый уровень качества, а также большое количество разнообразных функций цифрового телевидения.

Основные преимущества спутникового ТВ:

1. Приобретя спутниковую тарелку, человек получает высокое качество звука и изображения в формате HD. Такие возможности получили благодаря применению цифровых методов обработки передаваемого сигнала, который использует оператор.
2. Пользователь получает возможность просматривать любую телепередачу в формате высокой четкости HDTV.
3. Применяемая система передачи звука – Dolby Digital, что дает комфорт и полное погружение в киносеанс.
4. На выбор пользователя предоставляют большое количество различных радио и телеканалов, за которые не придется дополнительно платить.
5. Самостоятельно можно настраивать и покупать различные пакеты телеканалов, которые могут порадовать разных членов семьи. В зависимости от индивидуальных предпочтений, можно выбрать детские, познавательные, спортивные, эротические и информационные пакеты.
6. Чтобы воспользоваться преимуществами спутникового телевидения, не нужно беспокоиться о местонахождении дома, поскольку технология передачи сигнала имеет большую зону охвата.
7. Пользователь также получает возможность работать с различными функциями, с помощью которых получится следить за любимыми программами прямо на экране своего телевизора. Также при необходимости получится активировать окно, где указаны анонсы интересных программ, или составить собственный список телеканалов в зависимости от своих предпочтений.
8. Если это необходимо, то определенные каналы можно заблокировать, чтобы дети не смогли их просматривать в отсутствии родителей.
9. Многих людей раздражает появление на экране рекламы, которая появляется прямо во время просмотра любимого фильма. Если подключиться к спутниковой антенне, то от этого недостатка можно избавиться. Производитель заботится о том, чтобы клиент мог просматривать фильмы или передачи без рекламных блоков.
10. Если человек не имеет возможность посмотреть передачу, которую он давно ждал, в конкретное время, то есть возможность записать ее на память телевизора и включить позже в удобное время.
11. Если по одному из каналов показывают интересный фильм, но необходимо поставить его на паузу или вернуться досмотреть его на определённом моменте позже, то пользователь может сделать это, нажав несколько клавиш на пульте дистанционного управления.
12. Расписание телетрансляций будет выводиться в отдельном окне на неделю вперёд.

Установка антенны

Работа начинается со сборки и крепления конструкции, основным критерием выбора места для фиксации является беспрепятственный путь сигнала от спутника к приёмнику «Триколор ТВ». Но также есть и другие не менее важные факторы установки, такие как:

Прозрачная поверхность также является препятствием передачи сигнала (то есть прятать конструкцию за стеклом не самая лучшая идея).
Учтите то, что чем короче кабель от антенны до ресивера, тем лучше качество ТВ.
А также нежелательное размещение возле водостока, во избежание попадания влаги.
Берём во внимание и стену (несущая или капитальная), на которую будем крепить конструкцию и подбираем нужные крепёжные инструменты.

Примечание. Если ситуация не позволяет установить тарелку ближе 100 м к телевизору, покупайте отдельно усилитель!

Сборка и крепление

ВАЖНО. Перед тем как начать сборку, внимательно изучите комплектную документацию и проверьте, какой у вас комплект «Триколор ТВ» — «Центр» или «Сибирь». . Крепим конвертер выходами вниз, во избежание попадания влаги

Присоединяем муфту к приёмнику (головке) конвертера. Зачищаем кабель, снимая верхнюю часть изоляции примерно на 10 мм (снимаем аккуратно, не повреждая экранирующей оплётки), закатываем экран (фольгу) на изоляцию (в противоположную от конца сторону) и удаляем внутреннюю изоляцию (тоже 10 мм). Откусываем лишнюю длину медной жилки, оставляя кончик в 2 мм

Крепим конвертер выходами вниз, во избежание попадания влаги. Присоединяем муфту к приёмнику (головке) конвертера. Зачищаем кабель, снимая верхнюю часть изоляции примерно на 10 мм (снимаем аккуратно, не повреждая экранирующей оплётки), закатываем экран (фольгу) на изоляцию (в противоположную от конца сторону) и удаляем внутреннюю изоляцию (тоже 10 мм). Откусываем лишнюю длину медной жилки, оставляя кончик в 2 мм.

После этого готовый кабель надёжно вкручиваем в F-разъём конвертера спутниковой антенны, изолентой или «стяжками» крепим кабель к держателю, закрепляем понадёжнее, чтобы наш кабель не боялся никаких погодных условий, протягиваем в дугу держателя для надёжности. Фиксируем тарелку в кронштейн и крепим конструкцию с условием, что тарелка смотрит на юг, не забывая о факторах, перечисленных выше.

ВНИМАНИЕ. Болты крепления антенны к кронштейну не стоит затягивать, так как в будущем нас ещё ждёт регулировка тарелки спутникового телевидения «Триколор ТВ». . Если вы без проблем сумели правильно поставить спутниковую тарелку, то дальше вам будет значительно проще, так как самый сложный этап установки и настройки уже пройден и следующие шаги будут проходить с участием вашего телевизора

Если вы без проблем сумели правильно поставить спутниковую тарелку, то дальше вам будет значительно проще, так как самый сложный этап установки и настройки уже пройден и следующие шаги будут проходить с участием вашего телевизора.

Подключение антенны к телевизору

Как только закрепили саму спутниковую антенну, так же зачищаем другой конец кабеля и присоединяем к ресиверу (не забывая о важном факторе длины, упомянутом выше). Следующим шагом идёт один из двух вариантов подключения ресивера к телевизору:

1. Высокочастотное подключение. ПВХ-кабелем протягиваем подключение от ресивера (разъём RF Out) к телевизору (вход для антенного кабеля). Запитываем от электросети, включаем соответственной кнопкой Power на корпусе ресивера. За появлением надписи Boot следует номер канала. Включаем телеприёмник и запускаем поиск каналов. Если он находит всего один канал без сигнала, значит, ошибок в подключении ресивера нет.
2. Низкочастотное подключение. Производим присоединение AV-кабелем (в народе называют «тюльпанами») или Scart-кабелем (широкий многозубчатый разъём). Подключаем ресивер к электросети и включаем тумблер питания. Ждём, когда загорится номер канала после засвеченной надписи Boot. На пульте управления телевизором находим кнопку A/V (Audio/Video) и запускаем режим видео. Если в итоге получили пустой канал без сигнала, настройка ресивера закончена.

Следующим шагом смотрим на силу и качество сигнала, принимаемого ресивером со спутника. Нажимаем на пульте телевизора любой канал. Мы видим номер канала, передачу и время, которые получили со спутника. Так как настройка каналов у нас ещё впереди, телевизор покажет нам пустой экран.

Монтаж кабеля

Прежде чем осуществить монтаж кабеля, необходимо выбрать место, в котором можно выполнить отверстие под него. Если антенна будет висеть на фасаде здания, просверливание рекомендуется делать в следующих частях стены:

• в углу оконной рамы;
• в стене на уровне пола.

Если антенна будет стоять на крыше, кабель нужно провести по фасаду здания. Его нужно закрепить как на крыше, так и возле окна на стене через оконную раму. Также допускается пустить кабель по слаботочным стоякам сооружения.

Подключение F-разъёма

Для того чтобы выполнить подключение коаксиальных кабелей, необходимо их зачистить. После этого нужно одеть F-разъёмы. Это происходит в следующем порядке:

• срезка верхней оболочки кабеля на расстоянии 2 см без повреждения экрана;
• аккуратное загибание проволоки на оболочку;
• снятие изоляции с центральной жилы, выступающей от экрана на 2 мм;
• накручивание F-коннектора;
• укорочение лишнего запаса центральной жилы, оставив 2-5 мм от плоскости разъема.

Описанный способ подключения F-разъёма является самым простым.

Схемы подключения мультисвитчей

Выбор мультисвитча нужно осуществлять на основании двух важных факторов: количества кабелей и количества телевизоров в доме. Чаще всего используются такие основные схемы подключения данных приспособлений:

1. Для спутника Amos 2/3 4.0w понадобится только 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и нижний диапазон (Low) – вход мультисвитча H, Low.
2. Для спутника Astra 5.0E нужно 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
3. Для спутника Eutelsat 36.0E, в котором имеются телеканалы НТВ+, необходимо 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
4. Для спутника Eutelsat 36.0E, в котором имеются телеканалы Триколор, нужен 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High.

Если используется мультисвитч, Diseqc уже не требуется.

Как собрать мультифид

Разборный комплект мультифида зачастую идет вместе с двумя ушками разного размера. Меньшее нужно надеть на пластиковую трубку. В свою очередь большое необходимо закрепить на центральную траверсу. Относительно друг друга уши могут располагаться по-разному: как на одном уровне, так и в разных плоскостях. Первый способ является более распространенным. Второй же – облегчает начальную настройку и экономит время при поиске дополнительных спутников. Этот вариант нужно использовать в тех случаях, когда разные головки будут ловить сигнал нескольких спутниковых приборов.

Третью головку следует размещать на одной плоскости с одной из предыдущих. Разбежка между разными конверторами зависит, в том числе, и от диаметра зеркала. Чем оно меньше, тем ближе головки должны находиться друг к другу.

После прикручивания планки нужно обратить внимание на угол между оси пластика и крепления к траверсе. Он должен быть около 90 градусов

Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника.

Подключение DiSEqC

Если имеется DiSEqC (Digital Satellite Equipment Control — дайсек или дисек), настройка антенны должна производиться в таком последовательности действий:

• подсоединение кабелей к головкам;
• заведение головок на DiSEqC.

Если какой-либо спутник на ресивере настроен на 1 порт, то и на DiSEqC он должен быть в соответствующем месте. Центральный одиночный разъем предназначается для выхода на тюнер.

Подключение через ресивер

После того, как появилось сателлитное ТВ, ресивер стал незаменимым устройством, которое подключается между телевизором и спутниковой антенной. Ресивер выполняет роль декодера, принимающего сигнал в одном формате, преобразующего его, и передающего декодированный сигнал телевизору через подключение по телевизионному кабелю. Больше о выборе этого устройства читайте в статье цифровая приставка к телевизору.

Как правильно подключить сателлитную антенну к аппарату? В современных телеприемниках подключить кабель к телевизору через ресивер можно через следующие разъемы.

1. Разъем hdmi. Подключение к данному входу дает картинку высокого разрешения, и это наиболее современный и качественный вид подключения. HDMI не требует перекодирования из цифрового в аналоговый сигнал. Таким способом можно подключить тюнер и к ноутбуку, чтобы использовать последний в качестве телевизора.
2. SCART-разъем. В народе называется “Гребешок” и является аудио и видео разъемом европейского стандарта. Обеспечивает хорошее качество изображения, не хуже, чем через компонентный кабель.
3. Компонентный разъем (Y Pb Pr). Является самым высококачественным соединением с помощью специального компонентного кабеля, которое может использоваться как для передачи сигнала высокого разрешения (1080i), так и чтобы подключить телевизионную антенну через ресивер. Компонентным кабелем он называется потому, что передача составляющих видеосигнала происходит по нескольким каналам. Данный разъем можно использовать для передачи HDTV.
4. RCA – интерфейс, больше известный, как “Тюльпаны”. Главное достоинства этого интерфейса – простота и доступность в подключении, и то, как соединить телик с ресивером – не может вызывать затруднений. Просто вставляете штекеры с определенным цветом в гнездо такого же цвета. Его можно назвать одним из самых древних способов подключения периферии к телевизору, и присутствует он практически во всех телеприемниках. Соединяемый таким образом агрегат выдает картинку, не отличающуюся высоким качеством, но вполне приемлемую для ТВ с небольшой диагональю.
5. Обычный антенный штекер. Такое подсоединение еще называется RF подключением и знакомо всем, кто подключал комнатную антенну. Качество передачи сигнала при таком соединении желает быть лучшим.

Таким образом, подсоединение сателлитного оборудования к телеприемнику — дело несложное. Главное – правильный выбор направленности антенны, соединение оборудования кабелями и настройка приема телевещания. О настройке ресивера своими руками можно узнать, посмотрев это видео.

Точное позиционирование антенны

Выбрать (определить) направление на юг. Он должно быть открыто, не должно быть высоких деревьев, зданий, конструкций и т.п. Самый лучший вариант – если сектор в 90 градусов (по 45 вправо и влево от основного направления) полностью открыт.

Одновременно с этим место установки антенны должно быть хорошо закрыто от ветров. Это два противоречащих друг другу требования, но в идеале должно быть именно так.

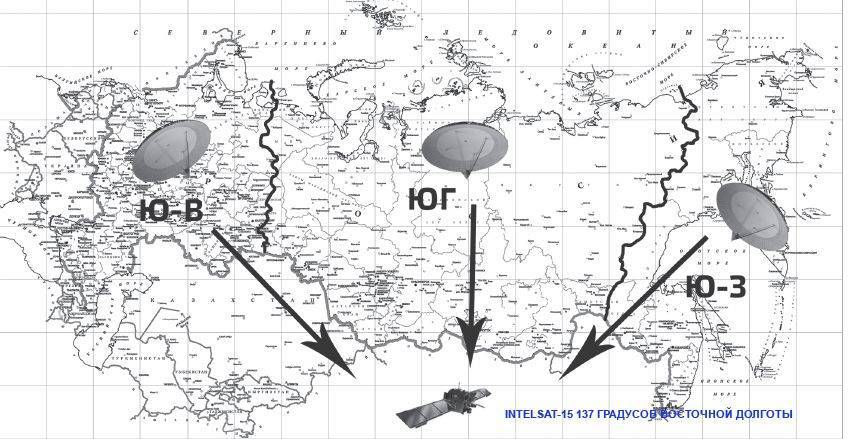

После подготовки места необходимо уточнить направление антенны. Магнитное поле Земли имеет свои особенности, и нередко бывает так, что при направлении компаса из точки установки антенны на 85,15° в. д. вдруг обнаруживается, что спутника там нет. Самый простой способ узнать реальное направление на спутник – спросить у кого-нибудь из соседей, кто уже установил и настроил антенну.

Если первые попытки настроить антенну на спутник при помощи компаса или карты не дали результата (изображения на экране нет, либо есть, но качество очень низкое), то необходимо более точно направить антенну на спутник. Для этого используется метод ручного сканирования пространства в предполагаемом месте нахождения спутника. Смысл метода в том, чтобы плавно и медленно поворачивать антенну в пределах воображаемой плоскости, в центре которой находится точка предположительного нахождения спутника, а размеры плоскости ограничиваются 10 градусами по горизонтальной дуге и 6 градусами по вертикальной. Антенну сначала надо направить на точку, где предположительно находится спутник, после чего аккуратно медленно поворачивать ее, делая шаг не более 1-2 см, и после каждого шага делая паузу на несколько секунд, чтобы ресивер успел «осознать», есть ли здесь сигнал, или нет. При этом надо смотреть на экран телевизора. Как только спутник будет пойман, то сразу начнет увеличиваться мощность, а затем и качество.

Алгоритм

Процедура настройки простая, хотя и состоит из определенного количества этапов и требует расходных материалов и некоторых инструментов.

В комплект нужного для настройки ТриколорТВ оборудования, как правило, входят три вещи – тарелка, приемник и антенна. Также, необходимо запастись кабелями для всего этого и вооружиться монтажными инструментами, чтобы все установить быстро и безопасно.

Общий алгоритм выглядит так:

1. Вы приобретаете комплект тарелки+ресивера от ТриколорТВ.
2. Оказавшись дома, вы закрепляете тарелку у себя за окнами квартиры/дома.
3. Проводите нужные кабеля от тарелки до ресивера, и от ресивера до телевизора.
4. Настраиваете через ПО приемника уровень сигнала.
5. Регистрируетесь как пользователь ТриколорТВ.
6. Проводите поиск каналов и оставляете оборудование «калиброваться».

Домашнее спутниковое ТВ

При установке спутникового телевидения, как уже говорилось ранее, потребуется настройка или, как говорят, в профессиональных кругах юстировка. Это своего рода подбор тонкого угла, для того чтобы найти вещание с определённого спутника. Для человека, который не обладает опытом в настройке спутниковой антенны, произвести подобную работу достаточно трудно. Зато можно в любом момент вызвать мастера, который сделает юстировку за считаные минуты, ведь у него уже есть и опыт, да и глаза намётаны на подбор необходимого угла.

Стоимость проведения подобных работ не слишком большая, но не стоит надеяться на то, что юстировку нужно проводить только один раз. Любой шквальный ветер или снегопад может сбить антенну, и при этом нужно будет вызывать мастера. Зачем? Можно сделать всё своими руками и набрать необходимый опыт в настройке практикой.

Рекомендации по настройке спутникового телевидения

Иной раз даже при соблюдении всех параметров настройки телевидения, вещания просто нет или можно увидеть только каналы с плохим качеством. Причина обычно в том, что антенну устанавливают в деревнях или сёлах, которые находятся в низинах и при этом не могут качественно поймать сигнал спутника, а ведь он «светит» достаточно сильно в нужную точку. Поэтому при покупке спутника, нужно проконсультироваться, о том какие спутники сможет поймать «тарелка» и выбрать приемлемый для себя вариант

После этого при настройке стоит обратить внимание на некоторые детали

1. Поймать частоту спутника своими руками просто не получиться, поэтому при покупке антенны клиент получает книгу с необходимыми частотами. В основном это спутники модели Sirius, которые работают на частоте 11.766 GHz. Остальные спутники работают на частотах радиусом в 10 GHz.
2. Можно поймать и два спутника на одной частоте, и при этом не ухудшиться качество получения сигнала. Суть в том, что сигналы сразу с двух спутников будут проходить параллельно друг другу, пересекаясь только на входе в спутниковую тарелку.
3. Скорость передачи данных зависит в основном от качества спутниковой тарелки и грамотной настройки. Чаще всего параметры скорости обозначаются буквами SR (Single Root). Рядом с аббревиатурой SR находятся цифровые обозначения, которые указывают пакеты кадров, доступные для просмотра каналов. Это специальный трафик для доступа к каналам, но его нельзя путать с телекадрами.

Подключение приемника

Этапы соединения кабеля и конвектора

1. Зачистить конец кабеля. Для этого надрезать внешний изолирующий материал на расстоянии примерно 15 мм от края, внутренний материал надрезать на 10 мм. После чего надрезанную изоляцию снять. Все это надо сделать очень аккуратно, чтобы не повредить экранирующую оплетку.
2. Экранирующую оплетку вместе с фольгой нужно загнуть в противоположное направление от концов, и прикрутить к F-разъему до упора.
3. За разъемом оставить конец жилы размером 2 мм.
4. Сам кабель на держателе нужно закрепить. Для этого обычно используют изоленту, скотч, либо нейлоновые хомуты.
5. Разъем нужно сделать герметичным, чтобы исключить попадание влаги внутрь. Для этого можно использовать герметик, скотч или изоленту.

На этом заканчиваются все основные наружные работы по установке антенны. Когда конструкция установлена, нужно ее настроить. Для этого требуется присоединить кабель к приемнику, после чего провести настройку ресивера.

Подключение ресивера к телевизору можно сделать двумя способами:

• при помощи высокочастотного (ВЧ) антенного кабеля;
• при помощи низкочастотного (НЧ) кабеля с разъемом.

ВЧ необходимо вставить в гнездо телевизора, которое предназначено для антенны и имеет соответствующий значок. Другим концом его нужно вставить в разъем «RF Out» на приемнике. При включении в электророзетку на экране телевизора должно появиться слово «ВООТ» и цифровое обозначение канала. При включении поиска каналов должен появиться ответ «Нет сигнала». Это значит, что устройство работает правильно.

Подключение НЧ производится почти так же. Только после появления на экране надписи «BOOT» нужно нажать на пульте на клавишу «А/V», и после этого ждать надписи «Нет сигнала». Если она появилась, значит — все работает правильно. Любая другая надпись говорит о том, что схема аппаратуры собрана неверно.

Настраиваем спутниковый сигнал

Как добиться качественного изображения?

Для поиска сигнала необходимо проделать несколько действий в настройках спутникового TB.

На ПУ ресивера нужно выбрать «Меню» => «Установка» => «ОК».

Ввести четыре нуля. В всплывающем окне снова нажать «ОК».

Выбрать графу «Установка антенны» и снова нажать «OK».

Найти две шкалы – «Качество сигнала» и «Сила сигнала». Они показывают уровень потока информации, который в данный момент принимает система. Он должен быть не менее 70%.

Если качество ниже 70%, то причинами этого могут быть либо неправильная сборка схемы, либо неправильно подобранное положение антенны. Если кабель подключен правильно, то изменять значения поступающего сигнала необходимо посредством изменения положения самой конструкции антенны.

Выполнять такие действия надо очень медленно и осторожно. Сначала сдвинуть антенну на 1-2 мм, подождать несколько секунд, чтобы не потерять сигнал

Зеркало тарелки должно быть направлено максимально вверх. При этом надо внимательно следить, чтобы выполняющие эту работу люди своими телами нечаянно не перекрыли поступление сигнала. Двигать тарелку необходимо до тех пор, пока на экране телевизора не появится четкое изображение. Когда оно появится, можно закрутить до конца болты, держащие кронштейны.

Как настроить антенну «Триколор ТВ» самостоятельно – смотрите видео:

Как настроить спутниковую антенну самому?

Для настройки спутниковой тарелки понадобятся такие инструменты.

— Удлинитель на три розетки.

— Дрель или перфоратор со сверлом нужного  диаметра   для крепления кронштейна анкерами или дюбелями.

— Ключи гаечные 13мм. и 10мм.(желательно два)

— Отвертка крестовидная.

— Молоток.

— Изоленту или пластиковые стяжки.

— Собираем антенну тщательно затягиваем болты, не забываем шайбы и граверы.

— К держателю конвертеров прикручиваем два мультифида (один справа, второй слева от центра антенны ) вмести с тремя конвертерами. Сильно не затягиваем. Крепление антенны тоже сильно не затягиваем.

— Крепим кронштейн  к стенке и вешаем антенну что бы  она глядела на юг, юго-восток, можно подсмотреть  у соседа.

— Протягиваем удлинитель и берем с собой телевизор и тюнер. Соединяем телевизор, приемник и антенный центральный конвертер (один, напрямую к ресиверу) .  Еще на земле можно попробовать выловить  нужный спутник, если сомневаетесь в приеме (так как в направлении приема может быть преграда, дерево и т.п. ) .

Сейчас продаваемые тюнеры продают с уже прошитыми каналами и нет необходимости их сканировать и сортировать, а нам  настроить  проще . Для этого включаем телевизор и спутниковый приемник, включаем нужный канал (к примеру 2+2) на астре (бывший сириус), так как этот спутник будем настраивать в фокусе (центре) антенны.  Нажимаем кнопку info на пульте, предварительно вставив в него батарейки, видим две шкалы. (Для новичков — самый сложный процесс). Если нужных каналов не спутнике нет, а мы имеем определенные частоты. Вбиваем их, если они еще не прописаны, и прям в редактировании частот транспондера смотрим на нужные шкалы сигнала мощность и качество.

Прежде всего перед началом процесса следует правильно подобрать место установки спутниковой антенны. Нам нужно учесть несколько факторов. Для приема радиосигнала сигнал со спутника должен попадать на принимающее зеркало и ничего при этом не должно ему мешать.

В приведенном примере на нижних этажах приему будут мешать деревья и соседний дом. По этому  установку спутниковой антенны нужно делать выше, в большинстве случаев проще всего на крыше.

Очень важно хорошо зачистить кабель и безошибочно присоединить F коннектор. Что бы не било короткого замыкания оплетки и центральной жилы, иначе можно и испортить ресивер

Начало установки производим из подключения кабеля к конвертеру в фокусе (по центру) и спутниковому ресиверу.

Важно в спутниковом ресивере подключить кабель к нужному выходу  LNB_IN

Иногда бывают ошибки.

Можно подключить всю сборку и настроить порты дисека, но так будет сложней. После подключения всех проводов подключаем и питание 220 вольт и переходим к процессу настройки спутника.

Плавно наклоняем антенну вверх — вниз, вправо — влево, в направлении — как у соседа (ориентировочно на юг). Должен попасть в прием нужный канал — будет звук  и изображение, но это не главное. Засветятся шкалы , по них и будем ориентироваться.

Достигаем максимальных показателей, надаем предпочтения шкале качество сигнала. Можно покрутить конвертер в креплении за и против часовой стрелки, а так же вперед и назад. Когда результат нас удовлетворит, нажимаем exit  и переключаем по другим каналам этого спутника, проверяем их уровень приема (info). Если все в норме, то можно затянуть болты крепления антенны,  а потом конвертера. Конвертер желательно подстроить прокручивая его вправо-влево, а так же двигая его вперед-назад в креплении — мультифиде.

Следует учесть что при затягивании болтов сигнал может уходить. Поэтому закручиваем равномерно но сильно, что бы антенна не колебалась от ветра.

Теперь антенна настроена и остается только настроить конвертеры в мультифидах. Для этого отсоединяем кабель от центрального конвертера и присоединяем по очереди к нужным головкам в мультифидах. На тюнере включаем каналы с того спутника что надо настроить и нажимаем info. Тоже двигаем не сильно прикрепленным конвертером вверх — вниз, вправо -влево до достижения нужного результата и затягиваем болты.

Настройка сигнала

Без регулировки наклона и поворота антенны подчас не обойтись при настройке. Это один из важных пунктов, поскольку низкий уровень сигнала не даст ресиверу декодировать и транслировать вам каналы.

Согласно этой инструкции, вы не закрепили тарелку к кронштейну до конца. Это позволит произвести настройку быстрее и без дополнительных телодвижений. Рекомендуется, также, выполнять процедуру вдвоем, особенно, если телевизор не видно с того места, где закреплена тарелка.

Настройка сигнала производится так:

1. Включите телевизор.
2. Нажмите кнопку i (в некоторых приемниках f1).
3. На экране отобразится две шкалы с делениями уровня сигнала. Чтобы оборудование работало на полную и каналы транслировались в наилучшем качестве, значения должны быть не менее 80%.
4. Если значения на экране меньше этой цифры, начинайте медленно поворачивать тарелку из стороны в сторону (не трогайте угол наклона).
5. Этот этап настройки будет завершен, когда вы позиционируете тарелку с достижением 80% сигнала (или более высокого).

Важно! Заполнены должны быть обе шкалы. Если же 80 процентов достигла лишь одна, настройку нельзя прекращать

Это всего лишь свидетельствует, что вам удалось словить трансляцию каналов с кодировкой другого поставщика услуг.

После достижения положительного результата, закрепите тарелку на кронштейне в нужном положении.

Этапы монтажа тарелки

Если вы интересовались вопросом, как самому настроить спутниковую тарелку, то могли заметить, что в интернете представлено множество схем сборки. Это объясняется различиями в комплектации оборудования, что, в свою очередь, связано с тем, от скольких спутников будет обрабатываться сигнал. Если рассматривать монтаж в целом, то он обязательно включает следующие этапы:

• Этап 1. Закрепление кронштейна. Если вы имеете дело с фирменным продуктом, то в комплект входит опора, рассчитанная под вес этой конкретной антенны. Анкеры закрепляют по стандартной схеме: выбирают сверло нужного диаметра, сверлят отверстия, очищают их от пыли. Затем вставляют и расклинивают анкеры, крепят на них опорную штангу, а уже на нее – сам кронштейн.
• Этап 2. Установка конвертера. Важный момент: усилитель сигнала фиксируют в опорном кольце так, чтобы сохранялась его герметичность. Сама инсталляция девайса выполняется согласно указаниям прилагаемой инструкции.

• Этап 3. К конвертеру подключают кабель (входит в комплект). Подключенный через разъем F кабель аккуратно протягивают вдоль опоры (штанги) конвертера. Без лишнего натяжения его фиксируют через равные промежутки пластиковыми стяжками. Для стабильной работы область подключения защищают от влаги (например, силиконовым герметиком).
• Этап 4. Монтаж спутниковой антенны. Зеркало устанавливают на кронштейн, но регулировочные винты оставляют слегка незатянутыми. Ослабленные винты сыграют свою роль в дальнейшем, во время точной настройки на спутник, когда понадобится двигать антенну в разных плоскостях.

Упомянутое на 3 этапе подключение кабеля на F-разъем требует более подробного пояснения. Дело в том, что для соединения используется коаксиальный кабель, а он имеет достаточно сложное строение.

Под оболочкой кабеля скрывается центральный проводник (сердцевина) и экран (оплетка). Они расположены соосно и разделены слоем изоляционного материала (иногда воздушным промежутком). Смысл подготовки кабеля состоит в освобождении примерно 15 мм сердцевины от изоляции для подсоединения F-коннектора.

Операцию выполняют с помощью ножа и плоскогубцев в следующем порядке:

• Зачищают верхний слой изоляции. Под ней находится экранная оплетка, которую надо аккуратно, не повредив, отогнуть на кабель.
• Ниже находится еще один экран, выполненный из фольги. Его обрезают примерно на 1 см.
• Центральную медную жилу зачищают от верхней эмали, затем надевают на нее разъем (F-коннектор), пропустив в отверстие до упора.

Об установке антенны «с нуля» в следующем видео:
