Как делается проверка ТВ-антенны

Проверка исправности антенны

В зависимости от типа антенны, присоединенной к телевизионному приемнику, телевидение бывает:

• аналоговое,
• спутниковое,
• цифровое (эфирное, кабельное цифровое, через спутник, IP-телевидение).

Какого бы рода не была антенна, при любых неполадках с ней и плохим приемом сигнала нужно проверить:

Плотно и в нужный ли разъем вставлен штекер.
Не повреждена ли антенна механически.
Насколько хорошо подсоединен к антенне кабель, в надлежащем ли он положении и состоянии. Дефекты, заломы кабеля, повреждение контактов, коррозия в месте соединения антенны — все это неисправности, которые нужно устранять.
Настроены ли каналы правильно. Настраиваются ли в принципе все или некоторые из них

Обратите внимание! Для эфирного и кабельного ТВ может быть отдельный поиск.

Нередко не ловит сигнал новый, только что установленный телевизор. Чаще проблема в настройках, но вероятность плохого качества самой техники не исключена.

Если давно пользуетесь телевизором, прежде всего перепроверьте не забыли ли вы заплатить за ТВ! Всегда можно позвонить оператору, чтобы перепроверить внесение оплаты и заодно уточнить не возникли ли неполадки в его работе.

Если убедились, что внешне с антенной и ее подключением все в порядке и за ТВ вы заплатили, вероятно:

1. Повреждено гнездо, в которое вставляется штекер антенны.
2. Неисправна сама антенна.
3. Поврежден ТВ-тюнер.
4. Неисправен какой-то элемент внутри телевизора.
5. Проблемы с программным обеспечением.

Для ремонта антенны, тюнера и телевизора приглашайте на дом опытного телемастера компании ВсеРемонт24!

Подключение кабеля к штекеру

F — разъем папа

Чтобы сразу без переделок правильно подключить антенный кабель к штекеру достаточно соблюдать некоторые размеры и последовательность действий, при этом не опасайтесь что вас может ударить током, так как напряжение в кабеле весьма малы. Итак чтобы правильно зачистить ТВ кабель нужно:

• на расстоянии 12 — 15 мм сделайте надрез наружной оболочки чтобы не повредить оплетку и наклоняя в стороны отломите и стащите ее (можно сделать это и удобным для вас способом);
• заверните оплетку;
• при завороте фольги учитывайте что ее внутренний слой не проводит ток, поэтому его снова повернуть вокруг оси наружным слоем вверх или вовсе его удалить;
• надрежьте диэлектрик центральной жилы на расстоянии 8 -10 мм от конца и снимите его;
• накрутите F — разъем на кабель;
• закрутите штекер в коннектор.

Если центральная жила выглядывает более чем на 4 мм она может упереться внутри разъема и не дать закрутиться до конца гайке, поэтому лишнее удалите.

При малом диаметре кабеля можно накрутить немного изоленты и уже на него заворачивать оплетку.

Штекер с обжимом

В данном случае центральная жила зажимается винтом, а оплетка обжимается корпусом штекера:

• на кабель надевается защитный кожух;
• наружная оболочка зачищается на 10 мм;
• алюминиевая фольга удаляется;
• на 3 мм удаляется изоляция центральной жилы;
• оплетка накручивается на оставшийся диэлектрик;
• центральная жила вставляется в паз и зажимается винтом;
• корпусом штекера обжимается оплетка;
• защитный кожух накручиваем на корпус.

Подключение сепаратора блока питания антенны

В данном случае при подключении кабеля к блоку питания несколько меняются размеры:

Правильно подключаем блок питания к антенне

• наружная защитная оболочка зачищается на 15 мм;
• удаляется фольга;
• оплетка сдвигается к защитной оболочке;
• на 5 мм удаляется диэлектрик центральной жилы;
• ослабляется винты крепления кабеля в сепараторе;
• в получившиеся проемы вставляется кабель и зажимается винтами.

Будьте внимательны при зажиме оплетки: во-первых она должна касаться залуженной площадки на плате; во-вторых, следите чтобы оплетка не коснулась центральной жилы.

—

Измерение TV сигнала с помощью мультиметра

Мультиметр – это универсальный измерительный прибор, с помощью которого можно выполнить измерение напряжения, силы тока, сопротивления, емкости, индуктивности, а также осуществить прозвонку кабеля. Некоторые типы стационарных приборов этого типа укомплектованы блоком для измерения частоты. Хочется сразу отметить, что обычным мультиметром произвести измерение уровня ТВ сигнала невозможно. Если в прибор встроен измеритель частоты, появляется возможность во время настройки определенного канала, проверить соответствие заданного значения и реального показателя этого параметра при настройке антенны. В основном же мультиметр используется для измерения сопротивления антенного кабеля и проверки его целостности.

Как самостоятельно подключить и настроить цифровое ТВ

Россия активно переходит от аналогового на цифровое ТВ.

В принципе, это вполне естественный процесс, поскольку усовершенствованный формат передачи сигнала позволяет транслировать максимально качественное изображение. Всех пользователей волнует, как подключить цифровое телевидение. Содержание Начнем с того, что это доступный стандарт, а не какая-либо привилегированная возможность.

Отметим, что сегодня каждому пользователю доступно около 20 , в зависимости от региона.

Настроить цифровое телевещание нужно как минимум потому, чтобы смотреть любимые каналы с чистым звуком и высококачественным изображением.

Впрочем, сначала предстоит приобрести специальное оборудование. Каналы в цифровом формате транслируются в пакетах, которые принято называть мультиплексами.

На данном этапе российским абонентам предложено 2 бесплатных мультиплекса, каждый из которых насчитывает по 10 телеканалов. Цифровое

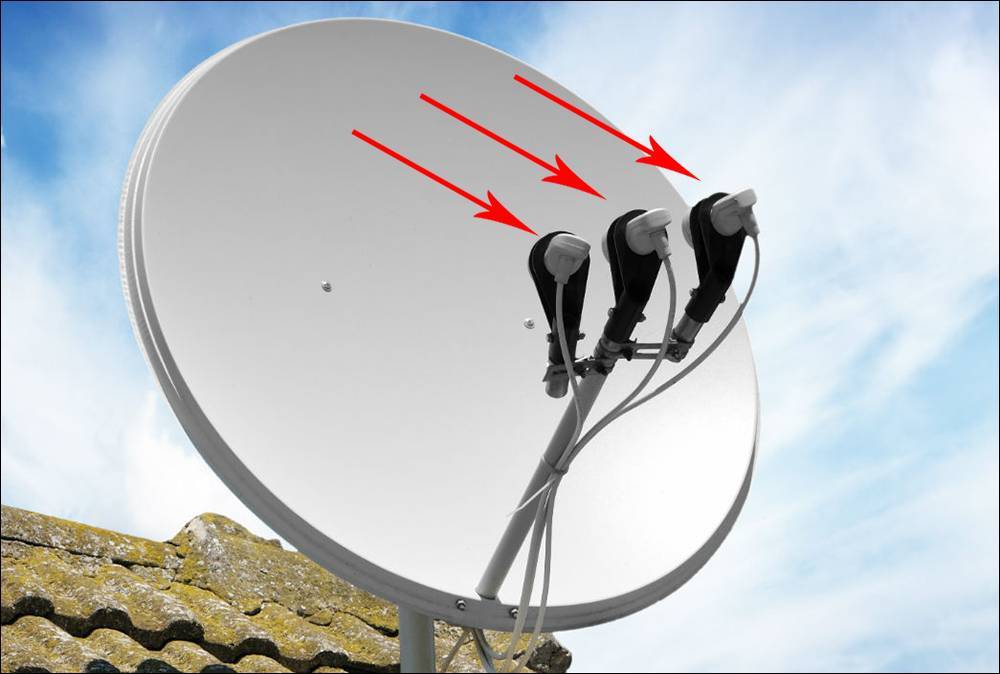

Как проверить головку (конвертер) спутниковой антенны

Самой распространённой проблемой спутниковых приборов является поломка головки антенны (LNB) или DISEQC (коммутатора). Обычно это понятно, если вдруг перестали показывать некоторые ТВ-каналы. Конвертер может выйти из строя из-за атмосферных осадков, короткого замыкания и резких скачков напряжения.

Чтобы проверить, действительно ли эта проблема связана с неисправностью конвертера или дисека, необходимо:

• Включить канал, который перестал работать.
• Открутить LNB-головку от кабеля.
• Отсоединить центральный провод от ресивера и подсоединить к LNB.
• Если в этой ситуации канал начал показывать, то неисправен дисек (коммутатор). В противном случае сломан конвертер.

Но, если и при замене LNB-головки связи нет, то следует искать причину в настройках оборудования.

Усилитель телевизионного сигнала

Если после установки краба изображение стало неудовлетворительным, то придется перед ним дополнительно поставить телевизионный усилитель. Устроен усилитель так же, как и краб, но в его корпусе дополнительно установлены еще активные элементы (транзисторы или микросхема), усиливающие видеосигнал. Для телевизионного усилителя дополнительно потребуется питающее сетевое напряжение, и это надо учесть при выборе места его установки.

Телевизионный усилитель нужно устанавливать максимально близко к источнику телевизионного сигнала, так как усилитель усиливает вместе с полезным телевизионным сигналом и шум. На фото представлен телевизионный усилитель TERRA HA123, предназначенный для работы в домашней телевизионной сети, имеющей один выход, с возможностью регулировки коэффициента усиления от 8 до 28 дБ. Если есть возможность, то идеальный вариант – поместить усилитель непосредственно в коробке магистрального разветвителя сигнала по квартирам.

Если телевизоры расположены не далеко от телевизионного усилителя, то целесообразнее установить вместо телевизионного усилителя и краба только один усилитель телевизионного сигнала с несколькими выходами. Например, телевизионный усилитель-разветвитель модели Televes 5523 (Испания), имеющий коэффициент усиления 16 дБ и пять выходов, что дает возможность подключить к нему до 5 телевизоров.

Если сигнал берется от индивидуальной антенны, то существуют усилители, которые предназначены для установки непосредственно на антенне вместо согласующей петли. Антенные усилители обеспечивают качественный прием на удалении от передающей антенны до 100 км.

На фотографии антенный усилитель телевизионного сигнала SWA-555/LUX, который выпускается с разным коэффициентом усиления, от 10 до 15 дБ в метровом диапазоне и от 34 до 43 дБ в дециметровом диапазоне. Как правильно подключить блок питания к телевизионному кабелю для подачи напряжения на антенный телевизионный усилитель, Вы можете узнать на странице сайта «Как антенный телевизионный усилитель подключить к блоку питания».

Антенный усилитель в зависимости от уровня сигнала в точке установки антенны требуется подбирать по коэффициенту усиления для каждого конкретного случая. Питающее напряжение для таких усилителей подается по коаксиальному кабелю.

Варианты условий приема ТВ вещания

Выбор правильного варианта схемы антенного устройства и вопрос, какая система все же лучшая и нужна в частном случае, стоит в зависимости от многих факторов. К примеру, уровень качества сигнала зависит, прежде всего, от удаленности непосредственного передатчика, так и его мощности. Чем ближе его расположение, тем качественнее уровень сигнала. Так существует ряд вариантов:

• При непосредственной близости к телевышке, существует вероятность того, что прием телевидения возможен без использования антенны. Простой кусок провода способен обеспечить качественное транслирование на эфирные ТВ каналы.
• При близком расположении передатчика, допустимо обойтись комнатным антенным приспособлением;
• При среднем показателе удаленности вышки (до 30 км), но при плотной застройке вокруг, отличный показатель может дать активное устройство;
• На дальний прием сигналов телевидения, к примеру, в сельской местности либо на даче, лучшая установка для телевизора будет в виде антенны с усилителем;
• При варианте некачественной передачи сигнала либо пи существующей необходимости налаживать сверхдальний цифровой прием для телевизора, допустимо использовать узконаправленное приспособление ДМВ с усилителем. Цена их, конечно, несколько выше, чем цена на пассивные либо активные антенны.

Измерение ТВ сигнала в оптическом кабеле

Основным элементом оптоволоконных сетей является волокно, находящееся внутри оптического кабеля. Для обслуживания и тестирования таких систем, необходимо специализированное измерительное оборудование. Вот некоторые приборы, без которых никаких измерений на оптических линиях выполнить невозможно:

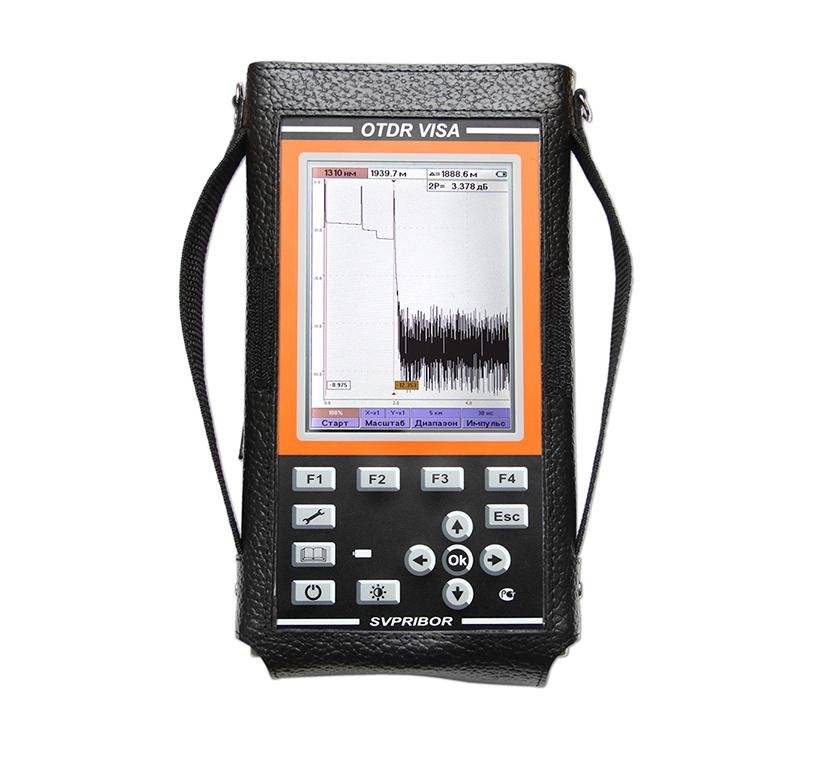

• оптический рефлектометр (ОТDR) – дает возможность определения не только уровня потерь в системе, но и места повреждения оптокабеля;
• оптический тестер — представлен в виде независимого источника излучения и устройства для измерения мощности оптического сигнала;
• измеритель оптической мощности – производит регистрацию показателя уровня сигнала и отображает его численное значение на своем экране в Ваттах или дБм. Основной измерительный элемент прибора — фотоприемник.
• дефектоскоп – вызывает красное свечение на поврежденных участках оптического кабеля;
• идентификатор активных волокон – прибор предназначен для быстрого щадящего (неразрушающего цельности кабеля) метода определения наличия сигнала и его направления в оптоволокне. Он дает возможность без отключения передающей и приемной аппаратуры зафиксировать наличие сигнала, а также определить его мощность и направление.

Давайте разберемся, о каких характеристиках оптоволоконных коммуникаций идет речь при их обслуживании и ремонте

Первый показатель, на который обращают свое внимание специалисты, является уровень затухания оптического сигнала на определенной длине волны (измеряется в дБ). Данное значение характеризует качество оптоволоконного кабеля и уровень выполнения монтажных работ при его прокладке

Основными элементами системы, являющиеся причиной возникновения этого процесса, являются:

• оптоволокно (потери измеряются в дБ на единицу расстояния);
• сварочные соединения;
• разъемы;
• коннекторы;
• делители и т. д.

Следующей немаловажной характеристикой для оптических коммуникаций является обратное отражение. Эта величина определяет мощность отраженного к своему источнику сигнала и также выражается в дБ

Основными причинами возникновения отраженного сигнала, как правило, являются механические повреждения оптокабеля (трещины), наличие механических разъемов, обрыв кабеля в месте подключения (свободный конец).

Использование выше перечисленных устройств позволяет специалисту добиться выведения выходного сигнала на необходимый уровень и обеспечить уверенную работу приемной аппаратуры, расположенной в квартире или доме. Так что, если у вас возникают проблемы с изображением в условиях СКТВ, стоит обратиться к оператору, предоставляющему вам эти услуги.

Телевизионная антенна — это устройство, предназначенное для приёма сигнала на передающее оборудование. И, в зависимости от того, какой используется аппарат и происходит приём определённого количества и качества каналов. Сейчас, в большинстве случаев, применяются спутниковые антенны. Они комплектуются определённым набором оборудования: тарелка, кабель, конвертер, ресивер и так далее.

Как проверить работоспособность и технический потенциал телевизионной антенны?

Но, как и любая другая техника, это устройство может дать сбой не только при механических повреждениях, но и при неправильном подключении. В таких ситуациях необходимо знать, как проверить телевизионную антенну, не прибегая к услугам специалистов.

Существует ряд причин, по которым не работает спутниковая антенна на ТВ:

• Отсутствие цепи питания в потоке ресивер — конвертер (обе шкалы нулевые, значит, нет контакта).
• Антенна не настроена (есть шкала силы сигнала, но нет шкалы качества).
• Неисправен конвертер (сила сигнала может присутствовать, а шкалы качества нет).
• Слетела память в настройках ресивера (при длительном «отдыхе»).

Как проверить ресивер спутниковой антенны

Перед тем как приступить к следующей попытке проверить антенну, лучше ещё раз попробовать предыдущие этапы. Возможно, где-то была допущена ошибка. Если же ничего не помогает можно проверить ресивер на исправность.

1. Сначала следует зайти в ручные настройки и записать параметры для спутника этого провайдера.
2. Затем, взять устройство и подключить к другому спутниковому телевидению.
3. После чего, в меню выбрать ручной поиск, где найти нужный спутник и выставить уже записанные параметры.
4. Если обе шкалы цветные и в числовом значении, значит, ресивер исправен, иначе его придётся сдать в ремонт.

В любом случае не стоит сразу же кидаться и покупать неисправный элемент или вызывать мастера. Лучше попытаться пройтись по каждому пункту проверки телевизионной антенны 2–3 раза. И только тогда можно делать какие-то выводы.

Подключение и настройка антенны разных видов

Задняя панель телевизора оснащена гнездом, куда подключается антенна. Оно легко распознаётся визуально: это металлический паз с отверстием или выступ внутри штекера. Для приёма спутникового сигнала рядом находится второй разъём с резьбой, на которую навинчивается штекер.

Подключение к общедомовой антенне

Подключение к коллективной телеантенне происходит после заключения договора с управляющей компанией. Сейчас чаще обращаются к провайдерам разных телекоммуникационных услуг.

В общедомовой кабель добавляют разветвление, идущее в квартиру. На конец шнура, протянутого по квартире, надевается штекер. Он подсоединяется к телеприёмнику или к приставке. Осталось настроить приём телеканалов.

Подключение кабеля к индивидуальной антенне

Здесь может быть два варианта подключения. Если производитель антенны предусмотрел возможность присоединить кабель и штекер, собрать схему легко. Если же требуется самостоятельное подключение кабеля, нужно выполнить такие шаги:

1. Снять с кабеля верхнюю изоляцию, отвернуть оплетку назад.
2. С центральной жилы снять изоляцию.
3. Жилу вставить в винтовое соединение и зажать отвёрткой.
4. Прижать оплётку и кабель ещё одной клеммой.

Настройка телевизионной антенны

Для настройки телевизионной антенны нужно:

1. Проверить уровень сигнала. Зайдите в «Меню», выберите «Автонастройка». На экране появится шкала уровня сигнала. При сигнале выше 50% подойдёт пассивная комнатная антенна.
2. Направить антенну в направлении ретранслятора. Используйте интерактивную карту ЦЭТВ (https://карта.ртрс.рф/), чтобы узнать, где располагается ближайшая телевышка. Антенну нужно сориентировать по этому направлению.
3. Найти в комнате, где находится телевизионный приёмник, зоны с более качественным приёмом сигнала. Для этого просто перемещайте антенну по комнате, обычно такие места находятся возле дверей или окон.
4. Запустить функцию поиска каналов в телевизоре: «Настройки» – «Автоматический поиск (настройка)».

Как проверить сигнал ТВ-антенны

Это очень частая ошибка спутниковых систем. Вроде бы работало оборудование нормально, но в один прекрасный момент, при включении телевизора, на экране появляется окошко с надписью «Нет сигнала».

Для проверки уровня спутникового сигнала следует зайти в настройки ресивера:

• Открыть «Меню» — «Настройки» — «Пароль» — «0000» — «Ручной поиск».
• Должны появиться 2 шкалы: мощность и качество сигнала.
• Если обе показаны в цвете и процентах, значит, трансляция временно отсутствует или прекращена подписка.
• Нулевое значение обоих вариантов означает наличие проблемы.
• Следует перезагрузить устройство (выключить на 1–2 минуты и снова включить).
• Если ничего не изменилось, взять тарелку руками и поворачивать её, ища спутник, по горизонтали. Двигать тарелку следует с промежутком 1–2 градуса (при необходимости ослабляя крепежи) с перерывами в 3–5 секунд, для обработки цифрового сигнала. Для такой процедуры нужен помощник, который будет следить за изменениями в сигнальной шкале на телевизоре.
• Если всё без изменений, следует ловить сигнал по вертикали. Для этого тарелку нужно нагибать вверх и вниз, по тому же принципу, что и по горизонтали.
• При появлении сигнала в той или иной плоскости следует ослабить крепёжные винты и подстроить антенну.

Как проверить сигнал ТВ-антенны

Это очень частая ошибка спутниковых систем. Вроде бы работало оборудование нормально, но в один прекрасный момент, при включении телевизора, на экране появляется окошко с надписью «Нет сигнала».

Для проверки уровня спутникового сигнала следует зайти в настройки ресивера:

• Открыть «Меню» — «Настройки» — «Пароль» — «0000» — «Ручной поиск».
• Должны появиться 2 шкалы: мощность и качество сигнала.
• Если обе показаны в цвете и процентах, значит, трансляция временно отсутствует или прекращена подписка.
• Нулевое значение обоих вариантов означает наличие проблемы.
• Следует перезагрузить устройство (выключить на 1–2 минуты и снова включить).
• Если ничего не изменилось, взять тарелку руками и поворачивать её, ища спутник, по горизонтали. Двигать тарелку следует с промежутком 1–2 градуса (при необходимости ослабляя крепежи) с перерывами в 3–5 секунд, для обработки цифрового сигнала. Для такой процедуры нужен помощник, который будет следить за изменениями в сигнальной шкале на телевизоре.
• Если всё без изменений, следует ловить сигнал по вертикали. Для этого тарелку нужно нагибать вверх и вниз, по тому же принципу, что и по горизонтали.
• При появлении сигнала в той или иной плоскости следует ослабить крепёжные винты и подстроить антенну.

Виды антенн и причины их поломок

Абсолютно все телевизионные антенны делятся на две категории: домашние и уличные. Домашняя устанавливается внутри помещения, диапазон ее действия небольшой, но и ломается она реже. Уличная обычно располагается на крышах многоквартирных домов или на крышах частных коттеджей, ее возможности намного шире и включает большой диапазон приема-передачи, а также большее количество передаваемых каналов и лучшее качество сигналов.

К основным причинам поломки домашней (комнатной) антенны относятся:

• Повреждение кабеля. Чаще всего возникает из-за заломов, перетирания, перегрызания домашними животными.
• Выход из строя штекера. Может произойти вследствие естественного износа либо небрежного отношения.
• Скачок напряжения в домашней электросети. Перегорание комнатной антенны в этом случае бывает редко, но все же происходит.

К основным причинам поломки уличной антенны относятся:

• Неблагоприятные погодные условия. Гроза, сильный ветер, снегопад. Это обычно временное явление, и после непогоды качество сигнала восстанавливается.
• Деформация. Чаще всего происходит из-за большого объема налипшего снега или из-за сильных порывов ветра.
• Нарушение креплений и сбой настроек. Причиной могут послужить птицы либо ремонтные работы на крыше, а также шквалистый ветер.

Также у обоих видов антенн (комнатные, спутниковые) могут встречаться и идентичные поломки:

• Вышел из строя усилитель.
• Сгорел блок питания.
• Износились провода.
• Появилось препятствие.
• Коррозия в местах соединения.

Такие поломки чаще всего может определить только мастер, так как причины могут быть самыми разнообразными: иногда вплоть до замены запчастей.

Как проверить телевизионный кабель | Сделай все сам

Самостоятельно от того, какая антенна применяется для приема сигнала, спутниковая либо традиционная, сигнал от нее на телевизионный приемник либо ресивер поступает через антенный кабель . В случае нарушения целостности кабеля допустима пропажа сигнала либо происхождение на изображении шумов.

Вам понадобится

Инструкция

1. При проверке телевизионного кабеля многое зависит от того, идет ли речь о коллективной антенне, установленной в многоэтажном доме, либо это антенна в частном домовладении. В первом случае у вас нет доступа к обоим концам кабеля, следственно проводить измерения придется только со стороны антенного штекера.

2. Измерьте тестером (мультиметром) сопротивление между центральной жилой и оплеткой кабеля, в норме оно должно составлять несколько десятков Ом. Если оно беспредельно крупное, это свидетельствует об обрыве.

И напротив, если оно близко к нулю, случилось замыкание. Поинтересуйтесь у соседей, есть ли у них телевизионный сигнал.

Если есть, значит, неисправность следует искать на участке от распределительной коробки в подъезде до антенного штекера.

3. Если вы живете в частном доме и у вас есть доступ к обоим концам кабеля, вначале отсоедините кабель от телевизора (выдерните штекер) и от антенны – в последнем случае может потребоваться открутить несколько винтов.

Сейчас проверьте центральную жилу и оплетку на замыкание, у исправного кабеля сопротивление должно быть безмерным. Дальше замкните с одной стороны центральную жилу и оплетку и проверьте тестером сопротивление на иной стороне, оно должно быть близко к нулю.

Это говорит о том, что кабель исправен.

4. Для проверки кабеля, идущего от спутниковой антенны, следует отсоединить оба F-коннектора – от ресивера и конвертора антенны. Дальше проверьте центральную жилу и оплетку на замыкание (замыкания – это неисправность). После этого, замкнув их с одного конца, на целостность – сопротивление должно быть примерно нулевым.

5. Если кабель исправен, причину неполадки следует искать в ином месте. В том случае, если прибор указывает на обрыв, испробуйте оценить, где находится самое уязвимое место кабеля. Традиционно это участки, раскачиваемые ветром либо имеющие крутые перегибы.

Уязвимы и места соединений отрезков кабеля, их нужно проверять в первую очередь. Усердствуйте применять целый кабель, соединения негативно сказываются на качестве приема. Если доводится соединять куски кабеля, непременно пропаивайте места стыков и скрупулезно изолируйте.

Замыкание центральной жилы и оплетки традиционно происходит именно в местах соединений либо в антенном штекере.

Совет 2: Как прокладывать телевизионный кабель

Сегодня фактически во всех городских квартирах имеется подключенное кабельное телевидение. Разводка телевизионного кабеля включается в всеобщую проводку жилого помещения, и следственно в процессе ремонтных работы вы обязаны рассматривать, как положительно проложить телевизионный кабель, дабы позднее он не мешал вам и не выдавался на фоне ремонта и интерьера.

Совет 3: Как провести кабель телевизионный

Наш дом теснее невероятен без телевизора. В гостиной, спальне, на кухне и даже в гараже мы устанавливаем телеаппаратуру. Видимо, что доводится протягивать особые кабели и шнуры, разветвлять их и прятать. Как делать это положительно, дабы провода были наименее приметны?

Совет 4: Как обжать телевизионный кабель

Монтаж телевизионного кабеля – довольно примитивное дело. Для этого вам, в тезисе, не понадобится какого-нибудь навыка сходственного рода либо теоретических познаний. Будет довольно соблюсти каждого лишь несколько примитивных правил.

Вам понадобится

• – ножик-резак;
• – Ф-разъем;
• – коаксиальный кабель.

Совет 5: Как удлинить телевизионный кабель

Если ваш телевизор размещен на существенном удалении от телевизионной антенны либо от кабеля спутникового телевидения, придется приложить немножко усилий, дабы удлинить кабель. В этом случае нет необходимости передвигать мебель совместно с техникой.

Вам понадобится

• – антенный кабель;
• – F-коннектор;
• – I-коннектор;
• – антенный усилитель;
• – паяльник;
• – припой;
• – изолента.
