Все о беспроводных зарядных устройствах для смартфона

Универсальное решение — если ваш телефон не поддерживает беспроводную зарядку

Не нашли свой смартфончик в таблице выше, но воспользоваться прелестями технологий хочется? Выход найдётся. Для начала узнайте, имеются ли в продаже ресиверы для конкретной модели телефона. Ресивер — это пластинка с помещённой в ней приёмной катушкой, а также платой преобразователя напряжения. Но какие телефоны поддерживают беспроводную зарядку?

В комплекте с ресивером придётся ставить и док-станцию. В продаже можно найти чехлы со встроенной обмоткой. Изменения в конструкцию телефона вносить не придётся, нужно надеть на него чехол и вставить провод от него в гнездо.

К сожалению, бюджетные модели не могут похвастаться наличием беспроводной зарядки. Но скоро стандарт Qi войдёт в нашу жизнь и будет таким же привычным, как и блютус-гарнитура. На небезызвестной онлайн-площадке из Китая можно приобрести комплект из ресивера и док-станции менее чем за 1000 рублей. Только при покупке нужно выбирать тот ресивер, у которого разъём подойдёт для телефона.

Док-станция — это устройство, которое из электричества создаёт электромагнитное поле. Смотрится как подставка или платформа. Моделей этих станций огромное количество — выбрать есть из чего. Причём на рынке можно встретить даже оригинальные дизайнерские решения. Популярностью пользуется док-станция «Самсунг» овальной формы. Причём заряжать она может не только одноимённые смартфоны, но и смартфоны других производителей.

С док-станцией проблем не возникнет, но даже при её наличии смартфон без стандарта Qi работать не сможет. Нужен своеобразный адаптер для обычного телефона, который расширит возможности. Чтобы от док-станции электромагнитное поле воздействовало на батарею, нужен своеобразный «посредник» — ресивер. Держать ресивер можно под чехлом, как писали ранее. Но лучше запрятать внутрь корпуса. Так можно зарядить любой телефон. Эта универсальная беспроводная зарядка сможет работать даже на старых кнопочных мобильниках.

Читайте далее:

Как сделать беспроводную зарядку для телефона своими руками?

Что такое быстрая зарядка на телефоне и как включить и отключить режим

Как быстро зарядить телефон на андроиде

Как зарядить телефон через компьютер

Как правильно заряжать новый смартфон Xiaomi

Что такое Qi

С 2008 года многонациональный консорциум Wireless Power Consortium занялся разработкой универсального стандарта питания, регулирующего технологии беспроводной передачи энергии. Этот стандарт получил название Qi. Его используют все крупнейшие в мире производители гаджетов и комплектующих к ним.

В конструкции устройства используется передатчик базовой станции и приемник, состоящий из катушки и специального контроллера. Процесс заряда происходит при совмещении мобильника с принимающим адаптером на расстоянии до 4см, но чем ближе совмещены катушки, тем более быстро и эффективно происходит процесс заряда.

Внимание! Все смартфоны, поддерживающие стандарт Qi, способны работать от любой зарядки стандарта Qi любого производителя

Согласно стандарту различают 3 класса мощности зарядок: 5W, 7.5W и 10W. Поскольку в процессе передачи тока между смартфоном и адаптером отсутствует соединяющий проводник, КПД таких устройств ниже, чем у обычных проводных адаптеров. Согласно исследованиям, он составляет около 70% — 80%. Так, телефоны принимают лишь 4.2W из 5W, а более мощные гаджеты из 10W собирают только 9.1W.

Стандарт Qi имеет дополнительную возможность передавать информацию шириной 8 бит. Так, перед началом заряда станция и гаджет обмениваются данными для правильного подключения друг к другу и настройки контроля мощности. По окончании девайс посылает сигнал адаптеру о завершении процесса. С развитием техники данная функция возможно найдет широкое применение и в других областях жизни, например, в цифровых подписях или бесконтактной оплате на подобии NFC.

Как узнать есть ли в телефоне беспроводная зарядка? Для этого нужно заглянуть в руководство пользователя, если там написано о поддержке Qi значить есть. Еще можно осмотреть корпус смартфона, часто бывает на нем нарисован значок Qi

Что такое стандарт Qi? Какие еще есть стандарты?

Существует несколько конкурирующих между собой стандартов беспроводных зарядок, разработанные, в первую очередь, для телефонов.

Созданы стандарты:

• Qi
• PMA
• A4WP

При покупке телефона нужно знать какой стандарт поддерживается, чтоб приобрести зарядное устройство этого же стандарта. Между собой стандарты не совместимы.

Наиболее распространен стандарт Qi, его внедряют многие бренды производящие смартфоны.

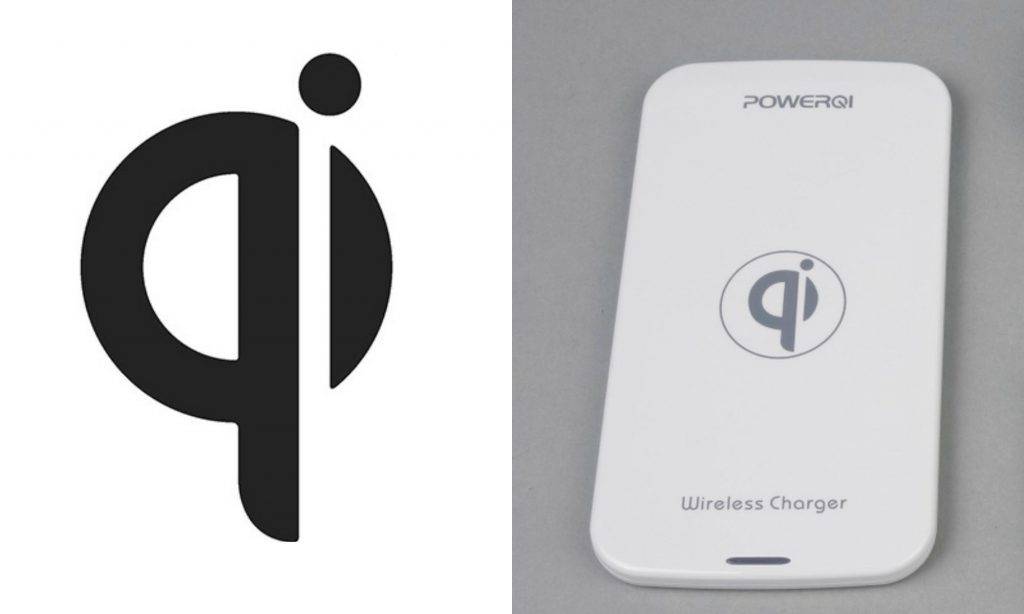

Стандарт Qi

Стандарт разработан Wireless Power Consortium, имеет большее распространение и внедрение в устройства производителями мировых брендов:

• Samsung
• LG
• Motorola
• Huawei
• Sony
• Asus

и другими.

На официальном сайте найдете информацию о стандарте и познакомитесь со списком устройств использующих этот стандарт. Во многих кафе, ресторанах и других общественных местах есть зарядки Qi, которыми можно воспользоваться бесплатно для подзарядки батареи.

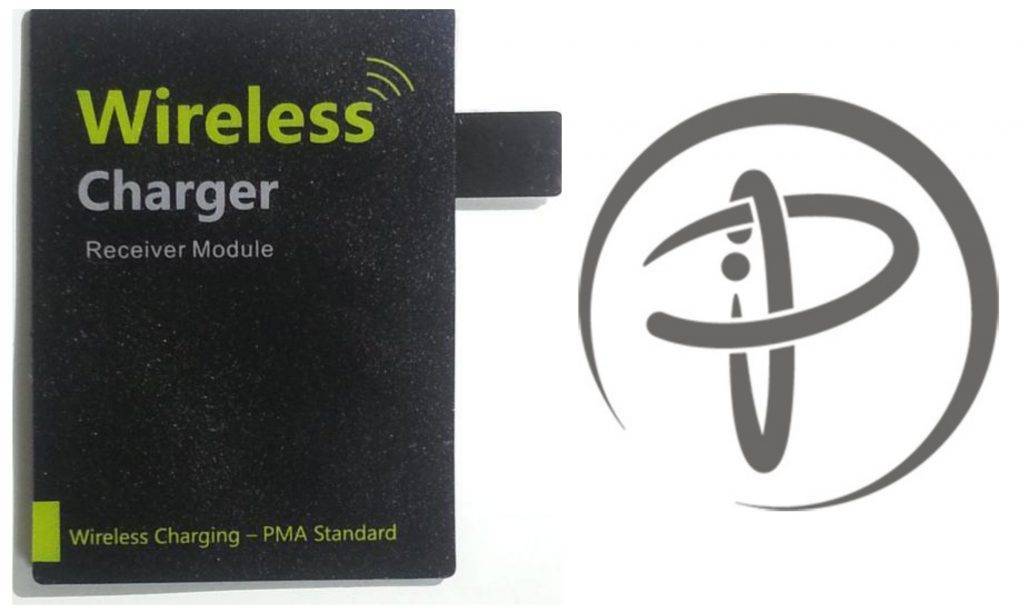

Стандарт PMA

Аналогично Qi стандарт применяет принцип электромагнитной индукции. Уступают в конкурентной борьбе и имеют меньший список сотрудничающих компаний. Разработкой стандарта занималась компания Powermat.

Стандарт A4WP

В отличие от предыдущих двух стандартов этот применяет технологию Rezence с существенным количеством преимуществ:

• осуществляет зарядку через препятствия (стопку бумаг, блокнот и т.д.),
• одна платформа может зарядить несколько гаджетов,
• металлические предметы, находящиеся рядом, не мешают работе устройства.

Имея такие плюсы, до сих пор остается не популярным.

Как пользоваться зарядкой стандарта Qi

Указанные на официальном сайте модели телефонов укомплектованы встроенной БЗ стандарта Qi. Они совместимы с БЗУ со значком “Qi”. Для подзарядки батареи телефон необходимо положить на специальную площадку, зарядка начинается автоматически.

Нагревается ли телефон

Задняя панель аппарата и беспроводное зарядное устройство слегка нагреваются, аналогично, как и при использовании кабеля. Нагрев происходит в месте передачи энергии. Поэтому это не должно вызывать беспокойство. Контролировать периодически нужно, не нагревается ли сам аппарат, что может говорить о проблемах с аккумуляторной батареей.

Как определить, поддерживает ли телефон беспроводную зарядку Qi

Узнать можете на официальном сайте разработчика. Отыщите вкладку Products, в которой указан полный список моделей, поддерживающих этот стандарт.

Список актуальных смартфонов с беспроводной зарядкой

Сейчас практически каждый выпущенный смартфон обладает функцией зарядки без проводов. Первыми разработками ведущих производителей смартфонов были

• Xiaomi — продукт с данной функцией Mi Mix 2S, последующее поколение Mi Mix 3 и Mi 9 также имели возможность такой зарядки;
• Huawei — беспроводной Mate 20 Pro;
• Apple начиная с iPhone 8 произвёл внедрение технологии в устройства;
• Samsung — модель Galaxy S7 уже имела беспроводную передачу заряда на устройство.

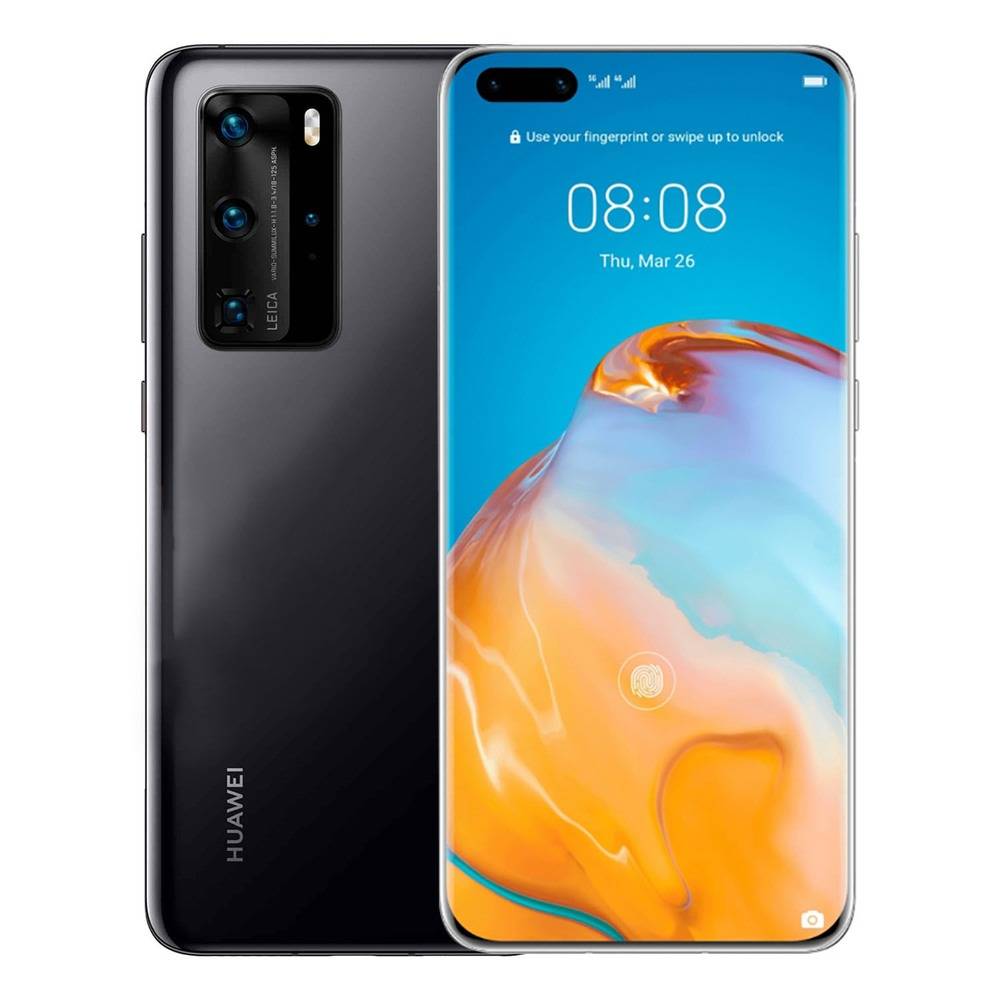

Модель: Huawei P40 Pro

Средняя цена в магазинах: 70 тыс. руб

Модель P40 Pro производителя смартфонов Huawei входит в Top-10 смартфонов с функцией беспроводного заряда. Имеет изящный корпус из металла и стекла. Имеют защиту IP68, которая позволяет нырять с телефоном на глубину и это не скажется на работе аппарата. Дисплей имеет изогнутые рамки, экран с технологией OLED. Диагональ 6,58″, имеет полноэкранное разрешение 2640×1200 пикселей. Благодаря частоте обновления экрана 90 Гц картинка имеет плавный ход. Встроенная камера достоинством 40 МП имеет высокую детализацию изображения изображения без потери резкости.

Это один из первых гаджетов, на котором отсутствуют приложения и сервис Google. Достоинство это или недостаток, вопрос спорный, но всем привычные приложения можно обнаружить в маркете Huawei. На передней панели установлены 2 фронтальные камеры, которые создают широкую «чёлку» смартфону.

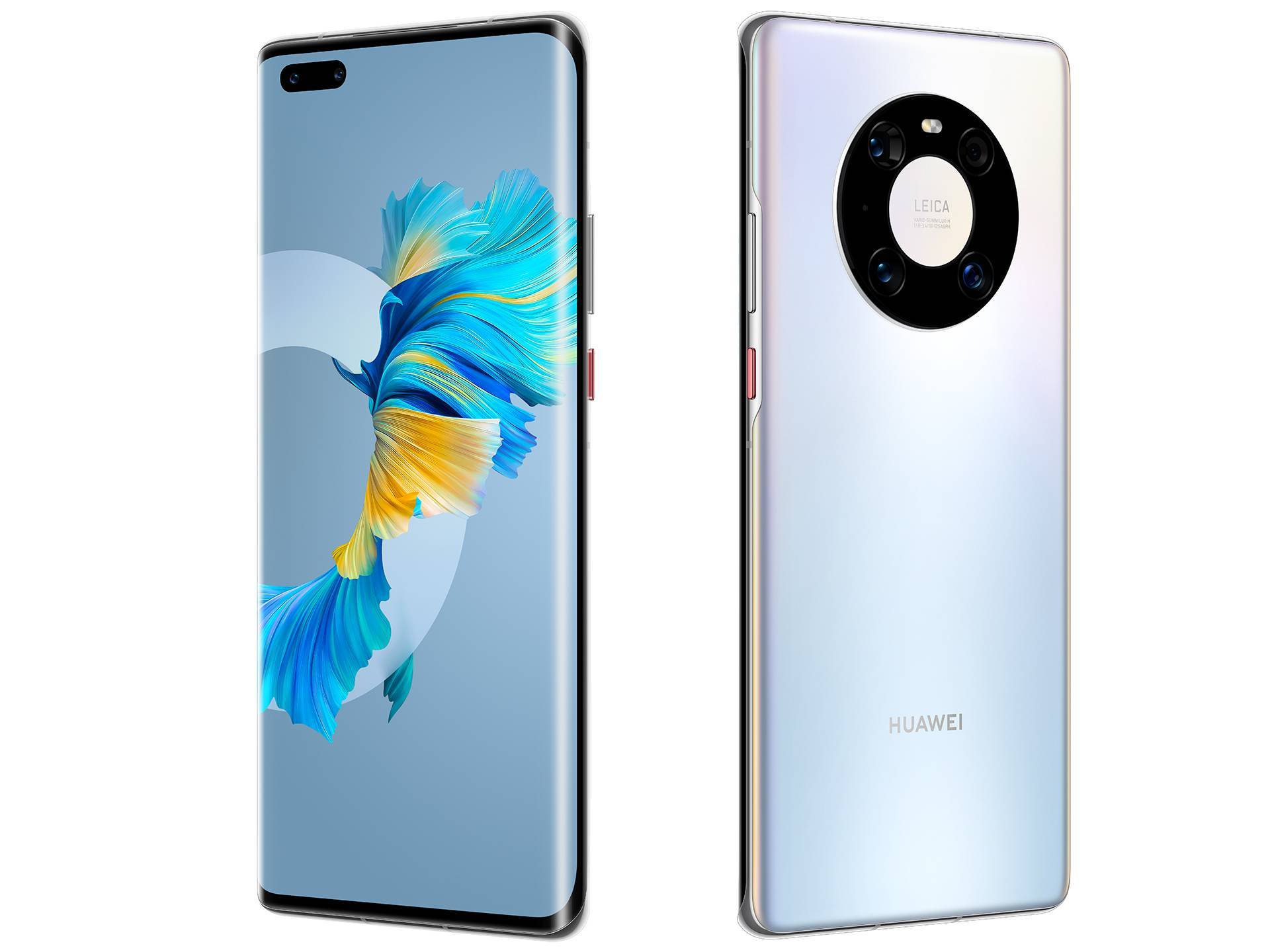

Huawei Mate 40 Pro

Цена: от 82 тыс. руб

Имеет высокую характеристику возможностей съёмки камерой и занимает 2 место по версии DxOMark (рейтинг возможностей камеры смартфона). Для любителей фото и видео съёмки на смартфон, а также профессиональных мобильных фотографов гаджет просто находка. Обладает высокоскоростной зарядкой через кабель до 66 Вт и беспроводного типа — 50 Вт.

Звуковые девайсы гаджета также радуют покупателей. Насыщенные низкие частоты придают звуку объёмное, чистое и более громкое звучание. Технические характеристики начинки довольно посредственные для данного сегмента, в процессор смартфона встроен мощный чип Kirin 9000. Разрешение экрана fullHD+, экран 6,76″ с обновлением 90 Гц — достаточная для просмотра видео без задержек для восприятия глаза. Большой вырез под фронтальную камеру на экране немного омрачают впечатление смартфона.

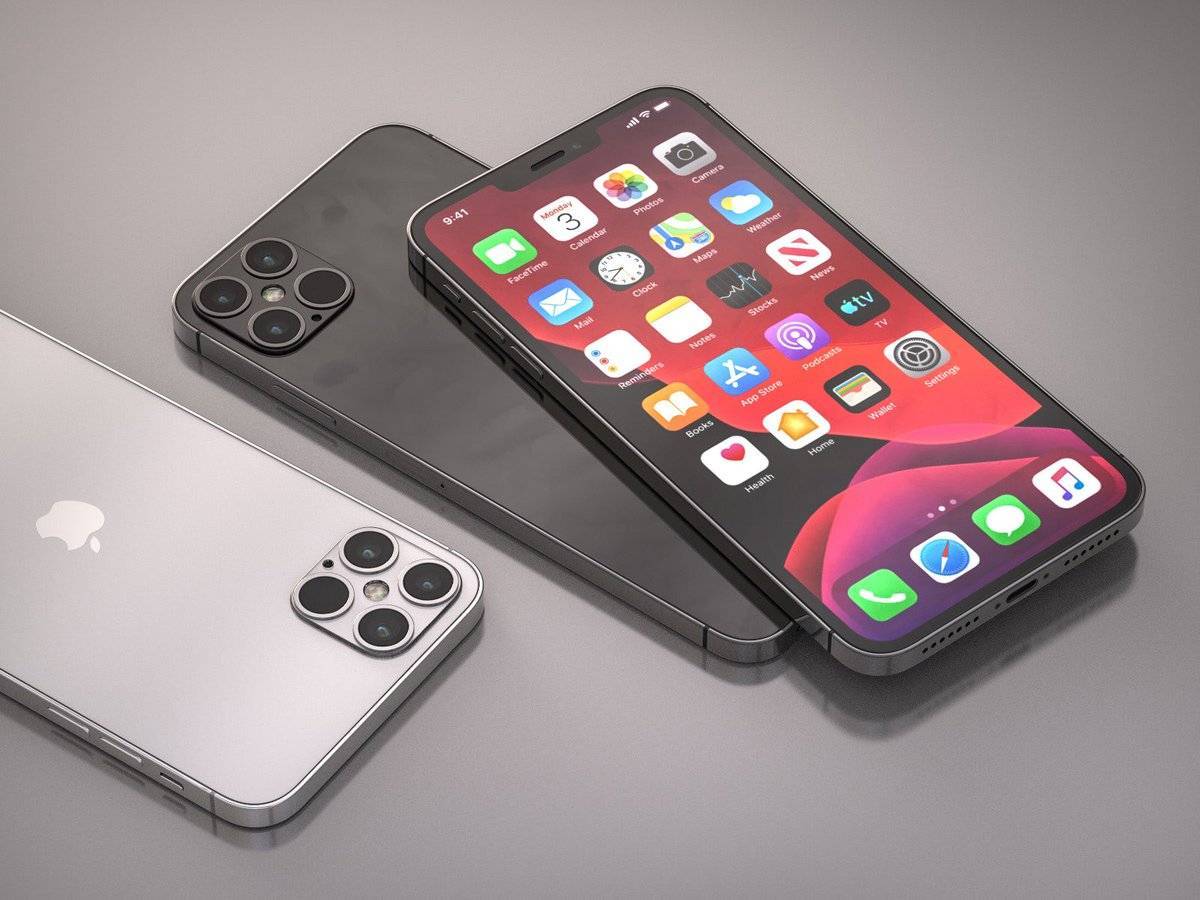

Концерн Apple модель iPhone 12

Цена: от 80 тыс. руб

В России технологии Apple всегда занимают лидирующие позиции. Модель iPhone 12 в отличии от своего собрата 11 версии имеет больше преимуществ касаемо экрана, дизайна и заряда устройства. Разберёмся обо всём по порядку. Дисплей с технологией OLED улучшил качество картинки и вытеснил технологию IPS 11 версии. Разрешение экрана расширилось до 2532×1170 пикселей. Дизайн также претерпел изменения: вспомнилась угловатость 4 модели производителя и добавлена в новый флагман. Проводная зарядка увеличилась до 20 Вт, а беспроводная осталась на прежнем уровне — всего 15 Вт. Защита стекла также улучшена благодаря керамическому стеклу «Ceramic Shield», стойкому ко многим ударам и воздействиям. Минусом, как и у многих ведущих производителей, направленных на улучшение качества и количества селфи-камер, является «монобровь» экрана. Частота обновления картинки осталась на прежнем уровне.

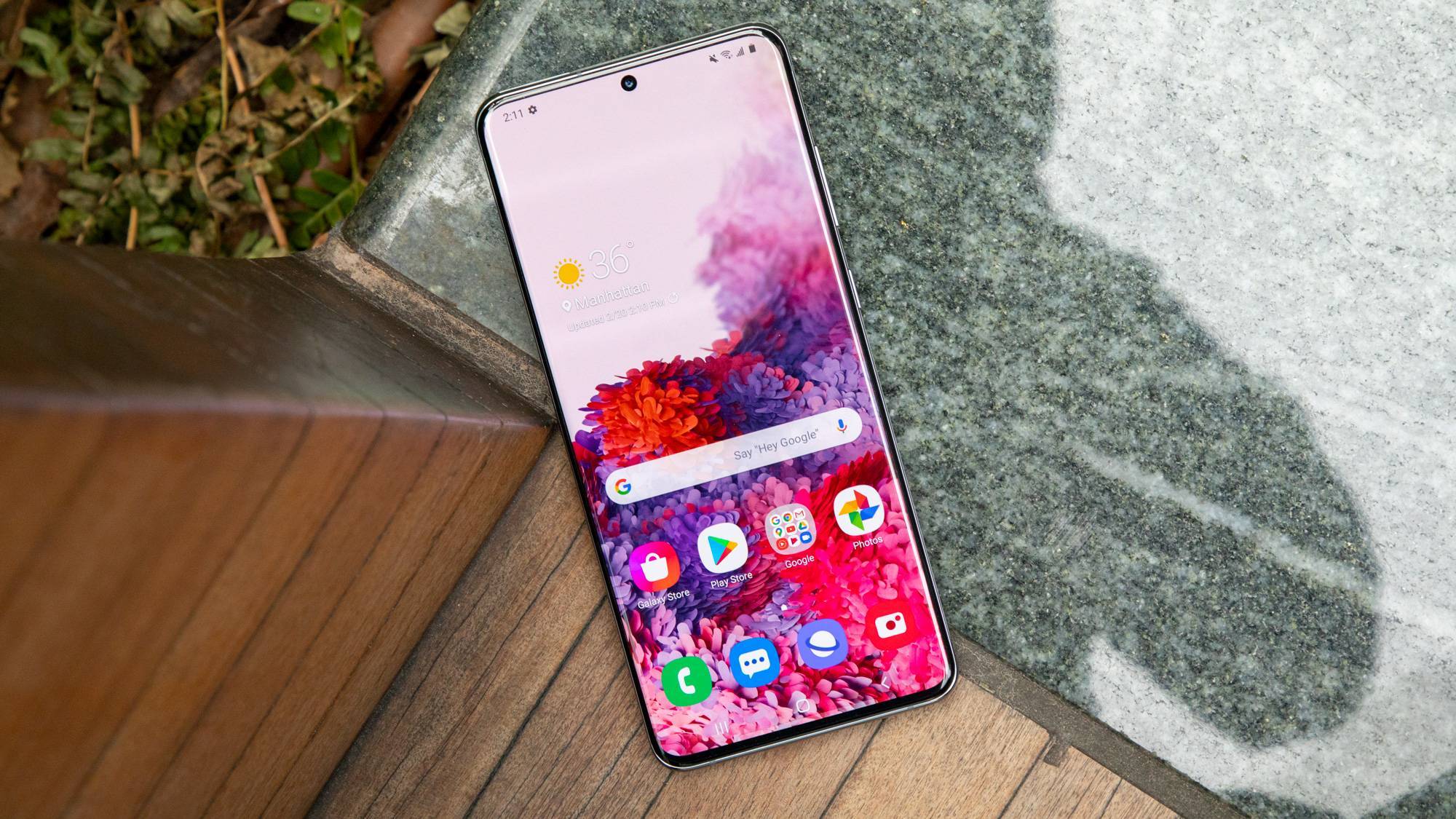

Южнокорейский производитель Samsung Galaxy S21+

Средняя цена смартфона: 83 тыс. руб

Различия моделей S21 и S21+ скрываются в размере экрана смартфона и аккумуляторе. Улучшенная версия S21+ имеет экран на 0,5″ больше, целых 6,7″. Ёмкость батареи также увеличена до 4800 мАч, в предыдущей версии только 4000 мАч. Другие параметры: мощность процессора, оперативная и накопительная память, разрешение экрана и достоинства камеры идентичны в обоих версиях.

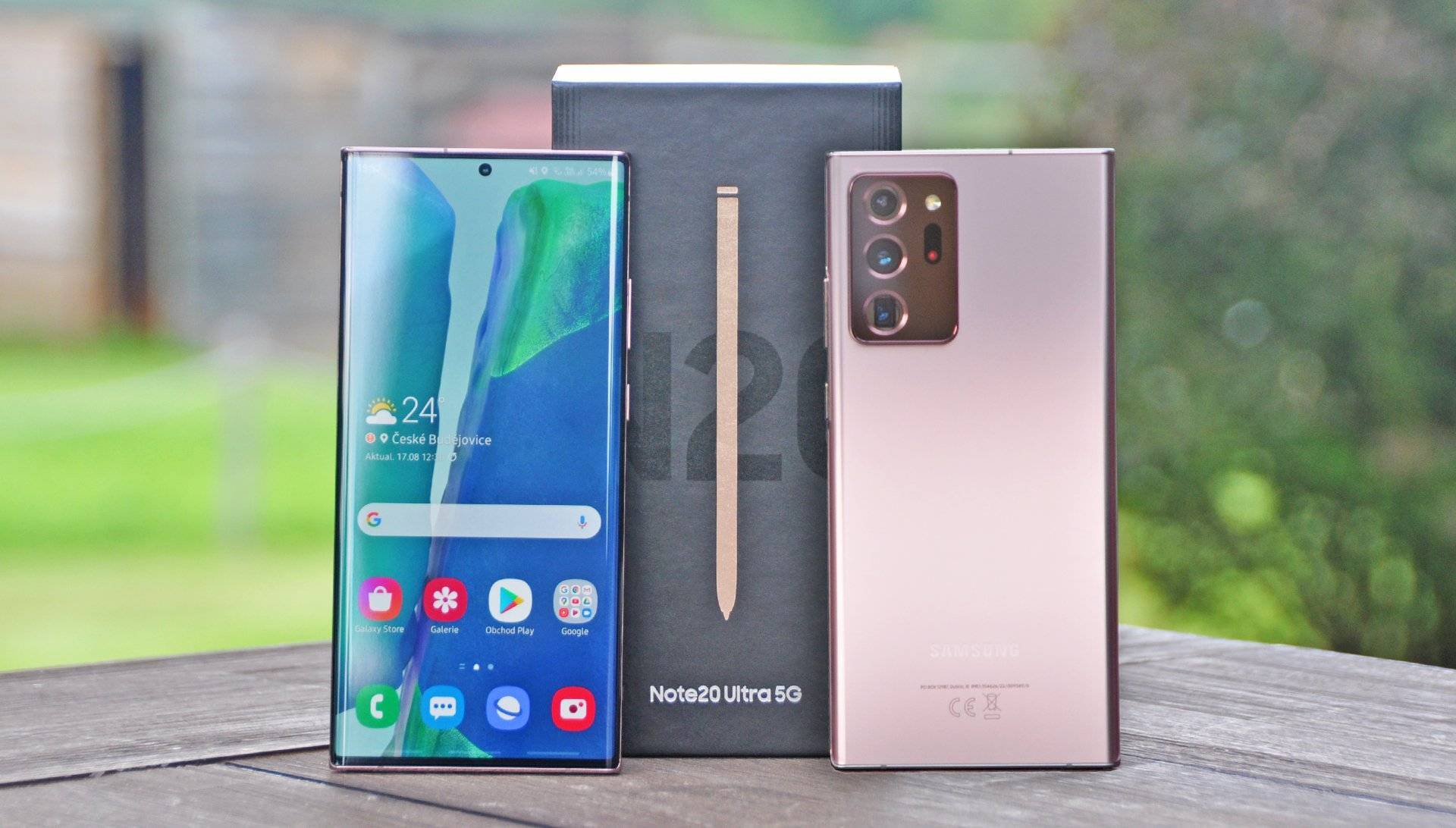

Samsumg Galaxy Note 20 Ultra

Старт цены от 90 тыс. руб

Модель смартфона имеет угловатый дизайн и оснащён электронным пером (стилусом) S-Pen, который позволяет управлять экраном смартфона на расстоянии с задержкой 9 мс. Для модели Note 20 задержка пера равна 26 мс. Скорость смены экрана 120 Гц и его мощное разрешение дисплея 2K при диагонали 6,9″ создадут лучшую атмосферу для просмотра видео или работы со смартфоном.

Note 20 Ultra имеет прочный корпус из стекла и стальной рамы. В самом смартфоне имеется слот пол флеш-карту. Скорость заряда беспроводного типа в среднем сегменте — 15 Вт. Возможности фотосъёмки сравнимы со среднебюджетным фотоаппаратом, что является неоспоримым преимуществом.

Технология заряда смартфона без проводов: принцип работы

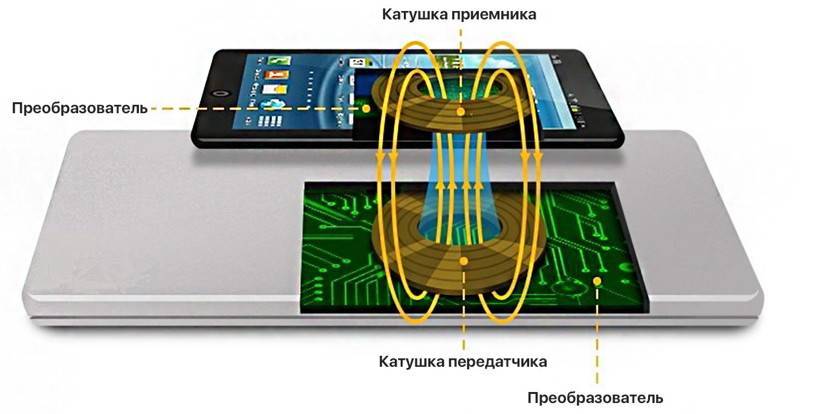

Станция для дистанционной зарядки смартфона представляет собой магнитную медную катушку, которая испускает потоки электроэнергии. Ток из-за возникающих колебаний быстро меняет своё направление. Тем самым образуется магнитное поле локального действия, полярность которого изменчива. С какой силой движется ток внутри полученного магнитного поля зависит от силы тока и чем она выше, значит поле имеет большую силу действия.

Внутри смартфона или другого гаджета помещена точно такая же магнитная катушка. При помещении обоих приборов рядом возникает индукция магнитного поля катушки, которая увеличивает воздействие на перемещение заряда (тока). Ток передаётся по выпрямителю на батарею, тем самым происходит зарядка смартфона.

Процесс беспроводного типа зарядки очень простой и чтобы начать им пользоваться не требуется особых навыков. Тем не менее существуют предписания инструкции.

Принцип использования устройства беспроводного заряда:

• станцию заряда подключить к постоянному источнику тока (это может быть ноутбук, компьютер или розетка);
• устанавливается платформа на ровной и сухой устойчивой поверхности;
• смартфон, часы или другое устройство (с зарядкой подобного рода) помещается в центр прибора и нажимается кнопка включения на зарядном устройстве;
• при полном заряде аккумулятора, гаджет убирают с платформы, а зарядку выключают.

Создание функции беспроводного заряда на телефоне

Зарядка подобного рода может быть подключена к любому телефону. Для этого необходимо купить специальную пластину, которая будет улавливать частицы потока энергии станции заряда. Поместить её нужно под крышку телефона, либо в чехол. После установления пластины зарядка будет осуществляться на любой станции бесконтактной зарядки.

№1 – Apple iPhone Xs

Цена: 88 000 рублей

Apple iPhone Xs, показанный публике совсем недавно занимает первую строчку нашего рейтинга. Именно этот гаджет, по нашему мнению, должен первым приходить на ум, когда вы слышите вопрос – «какие гаджеты поддерживают беспроводную зарядку». Революционный флагман оснастили новейшим процессором Apple A12 Bionic и 5.8-дюймовым экраном с разрешением 2436х1125 пикселей, занимающим всю фронтальную поверхность. Объём встроенной памяти – 64, 256 или 512 ГБ, ОЗУ – 4 ГБ. Ёмкость аккумулятора – 2658 мАч. Основная камера состоит из пары объективов с разрешением сенсора 12 МП и 7-мегапиксельной фронталкой.

Apple iPhone Xs показывает насколько далеко зашли технологии, что просто поражает воображение. Без преувеличения можно сказать, что в первые минуты после того, как Apple iPhone Xs попадёт вам в руки, вы будете просто рассматривать гаджет и сидеть с отрытым ртом, настолько круто он выглядит. Отбросив в сторону разговоры об эстетике, скажем, что в Apple iPhone Xs используется самый топовый и производительный процессор в арсенале компании, а камеры демонстрируют снимки, близкие к результатам трудов профессиональных фотоаппаратов.

Apple iPhone Xs

Инструкция по изготовлению

Если вы впервые пытаетесь сделать столь сложное в техническом плане устройство — не стоит пробовать модифицировать дорогой телефон. Лучше вначале потренироваться на более дешёвой модели. Тогда в случае ошибки ваши потери будут не так велики.

Делаем зарядную базу

Для начала стоит собрать базу устройства, которая и будет передавать заряд. Делается это следующим образом:

1. Сложите провод в два раза и намотайте его на кусок пластика в пять витков. Закрепите каждый из них удобным для вас способом. Можно использовать клей или скотч.

2. Отрежьте края провода на сгибе, чтобы получить по два кончика на каждом. Зачистите эти кончики.
3. Подключите конец первой обмотки к началу второй, и, напротив, начало первой к концу второй. Проверьте подключение при помощи мультиметра. Вы собрали индукционную катушку.
4. И затем при помощи паяльника потребуется припаять два транзистора и диоды. Так же паяльником закрепите резисторы на плате с одной стороны. К другой стороне прикрепите диоды.

5. Обе части контура нужно закрепить на устройстве при помощи паяльника. База готова.

Делаем приёмнки

Приёмник собрать будет гораздо сложнее, к тому же тут придётся работать непосредственно с вашим телефоном. Напомним, если телефон поддерживает функцию беспроводной зарядки, делать приемник не нужно. Выполните следующие шаги:

Вначале необходимо изготовить плоскую катушку. При этом её параметры отличаются — требуется сделать двадцать пять витков, а толщина провода должна быть не более 0,4 миллиметра. Для начала точно так же, как и в прошлый раз, намотайте её на пластмассу. Используйте клей, чтобы закрепить форму катушки.

Отделите катушку от основы при помощи ножа

Делать это стоит крайне осторожно, чтобы не повредить сам провод. Закрепите диод.
Катушка крепится в верхней части батареи. Стоит использовать конденсатор для нейтрализации скачков в напряжении

Стоит использовать конденсатор для нейтрализации скачков в напряжении.

Подключать собранный приёмник стоит к разъёму зарядного устройства на вашем телефоне. После этого вы можете закрыть крышку и проверить устройство в работе.

Схема приёмника и передатчика весьма проста

Видео: собираем беспроводное зарядное устройство

Советы, хитрости и предосторожности

Для начала рассмотрим вариант, когда вы не можете установить приёмник на устройстве, потому что гнездо для зарядки батареи повреждено или отсутствует. В этом случае достаточно сделать следующее:

1. Установите приёмник сверху батареи и зафиксируйте его (например, при помощи скотча).

2. При помощи паяльника прикрепите к батарее два маленьких провода. Соблюдайте полярность. Подведите эти провода к приёмнику.

3. Используйте скотч, чтобы нейтрализовать возможность короткого замыкания.

4. Проверьте работу устройства. Уровень заряда при таком подключении будет отображаться всегда минимальным, но сам аккумулятор будет работать корректно.

Но при таком подключении стоит быть осторожным и не оставлять телефон без присмотра на ночь. Дело в том, что контроллер заряда на самой батарее может быть ненадёжным. Особенно это касается китайских устройств. В случае некачественной сборки батарея взорвётся при превышении уровня заряда.

Ещё несколько полезных советов:

• если вы неуверены в собственных силах, можете договориться с мастером. Они охотно берут подобные заказы, особенно если предоставить им необходимый материал;
• вы можете и вовсе приобрести всё, что необходимо для беспроводного заряда телефона по интернету — достаточно будет выполнить подключение приёмника к устройству;

• есть и другие варианты изготовления передатчика. Например, можно сделать катушку из сорока витков. После двадцатого витка делается отводка и провод подключается к резистору. После чего конец катушки так же подключается к нему. Несмотря на простоту этого способа, он ничуть не хуже описанного выше;





















• все инструкции, так или иначе, сводятся к изготовлению двух катушек — на базе и приёмнике. Поэтому подобные устройства универсальны, и вы можете использовать со своим устройством базу беспроводной зарядки от любой модели.

Разъём для зарядки телефона часто выходит из строя при постоянном подключении зарядного устройства. Беспроводной прибор для зарядки телефона поможет вам с этой ситуацией, да и в целом сделает процесс подзарядки батареи более удобным. И вы вполне можете сделать такой прибор самостоятельно. Но для изготовления такого устройства и модификации телефона всё же нужны некоторые технические навыки, поэтому стоит быть уверенным в своих силах, перед тем как приступать к работе.

Они очень медленные

В основе беспроводной передачи электрического тока лежит понятие электромагнитной индукции. Если “на пальцах”, то есть два мотка проволоки, размещённых на определённом расстоянии друг от друга. На один из них подаётся ток определённой величины. Между ними возникает электромагнитное поле, и на втором мотке возникает напряжение. Заряд пошёл.

Разумеется, всё вышеописанное имеет ряд условностей. Мощность — одна из них.

Если перевернуть современную беспроводную зарядку и посмотреть на значения выходного вольтажа и ампеража, получите мощность в 5 – 10 Ватт. У самых мощных зарядок для смартфонов это значение достигает 20 Ватт.

Но это не те самые ватты, что написаны на традиционном «проводном» блоке питания. В реальности беспроводная зарядка имеет существенно меньший КПД.

То есть разница в скорости зарядки, в лучшем случае, отличается на 20%. В реальности же беспроводные Qi-зарядки пополняют ёмкость аккумулятора в два, а то и в три раза медленнее.

Что такое QI и как она работает?

Смартфон с беспроводной зарядкой в техническом плане мало чем отличается от обычного телефона. Главное различие — это наличие внутри корпуса (в 99% — сразу за задней крышкой) индукционной катушки, соединенной с контроллером питания.

То есть когда пользователь кладет телефон на специальную QI-панель, излучающей электрическое поле, интегрированная в смартфон индукционная катушка начинает вырабатывать электричество и подавать его в контроллер питания. Тот, в свою очередь, выравнивает напряжение до требуемых 4,2В и заряжает встроенную аккумуляторную батарею.

А можно заряжать телефон одновременно и по QI, и с помощью кабеля? Нет, контроллер питания «пропустит» только один источник электрического тока.

И вместе с этим можно заметить главный недостаток телефонов с QI — задняя их крышка не может быть изготовлена из металла (так как проводник не пропускает через себя электрическое поле, а поглощает его).

Поэтому такие смартфоны чаще всего имеют либо пластиковый, либо стеклянный корпус (по бокам металлическая вставка может присутствовать, выступая в качестве армирующего элемента).
