Как правильно обжать интернет-кабель «витая пара» – методики и варианты

Кроссировочный инструмент

Кроссировочный инструмент позволяет выполнить заделку витой пары в розетки, кросс-панели, плинты и другие коммутационные единицы. Простейшая кроссировочная вставка выглядит, как отвертка с раздвоенным лезвием или двузубая вилка с ручкой. Выемкой провод проталкивается в посадочное место. Дополнительно забивочный инструмент может быть оснащен лезвием для обрезки и крючком для доставания проводов.

Обратите внимание! Более продвинутые модели имеют механический сенсор, позволяющий при достижении заранее установленного усилия показывать, что провод вошел в посадочное место, автоматически обрезать элемент витой пары до нужной длины

Как выбрать

Выбор, какой инструмент приобрести, несложен. Для редких домашних работ подойдет и простая «заделка». Если цена — не главный определяющий фактор или предстоит большой объем работ, инструмент нужен для профессиональной деятельности, можно выбрать дорогое приспособление с механическим сенсором и дополнительным функциональным набором.

Как пользоваться

Для заделки патч-корда, например, в розетку, следует:

  • снять наружную изоляцию на длину 50-70 мм;
  • расплести провода;
  • вставить проводники в зажимы розетки, соблюдая маркировку по цвету;
  • если используется простая заделка, вдавить провода поочередно, чтобы они сели на свои контакты розетки, потом излишнюю длину проводников обрезать;
  • при использовании продвинутого инструмента, вдавить вставку до упора с небольшим усилием, провод сядет на контакт и будет обрезан до нужной длины.

Процесс обжатия

Итак, разобравшись с тем, как именно будет использоваться конечный результат, следует переходить непосредственно к обжатию. Для этого в большинстве случаев используется специальный ключ/клещи под названием «кримпер», который также можно приобрести в компьютерных магазинах, но стоит данный инструмент достаточно солидно, в среднем начиная от 1000 рублей. Конечно же, с учётом того, что создание рассматриваемого типа соединения может потребоваться только раз в жизни, приобретение «кримпера» не всегда и не для всех станет оптимальным вложением денежных средств. Поэтому в настоящей статье будет приведены два основных способа обжатия сетевого кабеля:

  • предусматривает использование приведённого выше ключа;
  • использование, по сути, подручных инструментов, которые имеются в каждом среднестатистическом доме.

Кримпер

Итак, при наличии специализированного ключа потребуется ещё несколько (как минимум) штекеров «8Р8С» с интерфейсом «RJ45», о которых шла речь выше. Для подстраховки следует запастись ими с учётом того, что при обжатии могут возникнуть трудности и придётся использовать другой коннектор. Сам процесс обжатия выглядит следующим образом:

Подготовьте кабель нужной длины, закладывая в неё возможные нюансы прокладки и десяток сантиметров на снятие изоляции (с запасом);
Практически в каждом кримпере бытового назначения, кроме зажимного блока, имеются и съёмники изоляции, и клещи для обрезания проводов. Используя упомянутый съёмник, снимите внешнюю изоляцию с кабеля и «освободите» заключённые в неё четыре пары проводов.

Неизолированным должно остаться примерно 2 сантиметра. Расплетите пары и выставьте проводки с учётом цветовой схемы, например, при стандарте «TIA/EIA-568B» это бело-оранжевый – оранжевый – бело-зелёный – синий – бело-синий – зелёный – бело-коричневый – коричневый.

Проверьте правильность распределения проводов из свободных 2 сантиметров и, используя клещи, обрежьте немногим менее сантиметра, чтобы все неизолированные провода оказались внутри штекера.
Положите перед собой коннектор контактами вверх (защёлка смотрит вниз) и аккуратно вставьте проводки под каждый из восьми контактов

Сделать это нужно осторожно и без лишней спешки, дабы избежать ненужного скручивания.

На кримпере имеются своеобразных порты, один из них для интерфейса «RJ45», другой для «RJ11/RJ1». Перепутать их достаточно проблематично, так как они подписаны и имеют разный размер

Вставьте коннектор в порт и медленно, но с применением силы сжимайте ручки кримпера до характерного звука трещотки, который просигнализирует об успешности обжатия.
При необходимости повторите вышеприведённый алгоритм действий с другой стороны и проверьте работоспособность.

Как наглядно видно, с кримпером всё предельно просто и практически не требуется усилий.

Подручные инструменты

Как уже было сказано выше, далеко не всегда имеется смысл в приобретении данного специализированного ключа, так как порой требуется просто разово поменять коннектор или нарастить кабель. Поэтому для подобного разового обжатия можно использовать и распространённые инструменты — это обычные пассатижи или кусачки, а при отсутствии оных можно обойтись и ножом, а также обычная шлицевая отвёртка или ножницы. Сам порядок действий мало чем отличается от вышеописанного:

  1. Аккуратно снимите изоляцию с помощью пассатижей или ножа, при этом обязательно проверьте, чтобы изоляция самого провода осталась нетронутой.
  2. Выставьте проводки в соответствии с выбранной схемой и обрежьте ножом, кусачками или пассатижами излишек.
  3. Поверните штекер защёлкой вниз и так же аккуратно вставьте жилки под контакты до упора.
  4. Упомянутые контакты по-другому можно назвать ножами, или техническим языком они именуются «ламели». Суть обжимного процесса заключается в том, что данные ножи должны пробить каждую из 8 (или при использовании двупарного способа — четыре) жилки. Поэтому положите штекер наиболее удобным для вас образом и с помощью шлицевой отвёртки или ножниц аккуратно, но с силой вдавите ножи в проводки, что они их пробили и оказались вдавленными. При недостаточных усилиях возможны трудности при последующем подключении штекера в сетевой порт устройства.
  5. В заключение вдавите кабельный фиксатор на коннекторе для более плотного соединения и проверьте работоспособность полученного результата.

По сути, здесь также нет ничего сверхъестественного и чрезвычайно сложного, всё, что требуется, это пара минут сосредоточенности и навык владения подручными средствами.

Использование самообжимающихся коннекторов

Недавно узнал, что существуют коннекторы, которые не требуют кримпера и отвертки для обжатия. Всё что нужно – это инструменты для снятия верхней оплетки кабеля и выравнивания ряда проводов. Принцип работы заключается в следующем:

  • Снимаем верхнюю оплетку.
  • Расплетаем и выпрямляем провода.
  • Открываем крышку устройства, сверху заводим пары. Каждый провод в свой паз. После присоединения фиксаторы не дадут проводам просто так вылететь.
  • Теперь закрываем крышку до щелчка. Неподвижные ножи соединятся с проводами, что позволит использовать кабель для соединения разных устройств.

Цена такого коннектора варьируется от 75 до 500 рублей в зависимости от производителя. Однако она компенсируется тем, что вам не нужно приобретать и использовать дополнительные инструменты. Такой коннектор считается многоразовым. По необходимости снимаете и устанавливаете его обратно.

Как отремонтировать или поменять штекер на сетевом кабеле

Случается и то, что приходится заменять штекер на кабеле и чинить его. Воспользоваться можно отверткой. Сразу стоит сказать, что при некачественном обжиме будут регулярно происходить сбои и потеря сигнала, разрыв соединения. Сделать монтаж можно следующим образом:

  1. Снять изоляцию кабеля и раскрутить все жилы, находящиеся внутри него;
  2. Отмерить расстояние по всему корпусу штекера так, чтобы проводки доходили до контактов, а внешний слой изоляции кончался в самом коннекторе для большей надежности;
  3. Установить кабель и зафиксировать все жилки по каналам контактов;
  4. Зажать фиксацию и «утопить» контакты штекера в жилки.
  5. Проверить кабель на работоспособность.

Как проверить на исправность интернет кабельЕсли кабель вдруг перестал работать, то нужно разобраться с причинами этой неисправности. Вариантов тут не много:

  • Жилки кабеля не касаются контактов в штекере;
  • Штекер плохо контактирует со слотом сетевой платы;
  • Произошел внутренний разрыв кабеля.

Вторую причину рассматривать долго и не нужно, так как она не связана с неисправностью кабеля. Гораздо больший интерес представляют первый и третий случаи. Самая главная проверка — мультиметром или тестером, то есть прозвон. Также прозвонить можно и каждый отдельный проводок. Делается это следующим образом. Один щуп прибора устанавливается на одну часть кабеля, а другой на — на вторую. Поочередно происходит подача напряжения на каждую жилку. Неисправность, если она заключалась в разрыве, тот час же будет найдена. Если с кабелем все нормально, то, скорее всего, отошли контакты в самом штекере. Собрать его заново или купить новый и выполнить зажим можно любым из способов, описанным выше.

Тепеь понятно, как правильно соединить интернет кабель, как его зафиксировать в штекере коннектора. Сделать это достаточно просто, используя при этом даже не специальные приборы, а простые плоскогубцы или отвертку. Чинить проблемные провода лучше с использованием мультиметра.

При использовании материалов в любой форме прямая ссылка на сайт обязательна

Источники

  • https://lanportal.ru/lan/kak-obzhat-setevoj-kabel.html
  • https://rusenergetics.ru/provoda-i-kabeli/kak-obzhat-internet
  • https://ros-it.biz/obslujivanie-kompyuterov-v-ofise/lokalnye-seti-v-ofise/instrukciya-po-raspinovke-i-objimu-8p8c-chasto-nazyvayut-rj45
  • https://sovet-ingenera.com/elektrika/wires/kak-obzhat-internet-kabel.html
  • https://domamaster.net/obzhim-vitoj-pary-sxema/
  • https://lanportal.ru/lan/poryadok-obzhima-vitoj-pary.html
  • https://ichip.ru/sovety/ekspluataciya/kak-obzhat-internet-kabel-v-domashnih-usloviyah-679872
  • https://WiFiGid.ru/poleznoe-i-interesnoe/kak-obzhat-vituyu-paru-na-8-zhil
  • https://help-wifi.com/poleznoe-i-interesnoe/kak-obzhat-setevoj-kabel-bez-instrumenta-otvertkoj/

Янв 25, 2021

Схемы подключения кабелей с витыми парами

Последовательность укладки жил в коннектор зависит от назначения схемы и стандартов аппаратуры передачи данных. Существуют два основных стандарта аппаратуры, Т568А и Т568В. Форма пластикового разъема под них стандартизирована это RJ45, отличие при подключении в последовательности укладки жил, это выглядит, как показано на картинке:

Роутер с компьютером подключаются по схеме стандарта Т568В.

Кроме стандартов, при выборе схемы учитывается вид и функциональное назначение оборудования. Существует два варианта схем:

  • прямая последовательность укладки, когда подключается роутер или свич к компьютеру;
  • перекрестный вид применяется в соединениях роутера с роутером или компьютера с компьютером.

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

  • Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
  • Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
  • Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
  • Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
  • Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
  • Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
  • Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
  • Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
  • Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
  • Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
  • Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:
  1. Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
  2. Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Как обжать витую пару без инструмента?

Совсем недавно мы рассмотрели процесс обжима сетевого кабеля стандартным способом, то есть с использованием коннекторов и специального инструмента — обжимных клещей. Сегодня, как и обещали, рассмотрим способ обжима витой пары без инструмента. Вернее сказать, не то, чтобы совсем без инструмента. Кое-что нам все-таки понадобится, но обо всем по порядку.

В сети есть множество ресурсов, на которых рассказывается о способах обжать кабель в коннектор с помощью подручного инструмента, не имея специальных клещей. Данные методы считаем не очень надежными. В частности потому, что для этого потребуется определенный навык. Контакты гнутся при вдавливании, ломается фиксатор. Для обжима таким способом потребуется изрядно повозиться, чтобы ничего не сломать в процессе, и испортить несколько коннекторов.

Мы же рассмотрим вероятно самый легкий и простой способ из всех существующих — с использованием быстрозажимных штекеров 8P8C. Способ дороговат (один штекер стоит в розничном магазине порядка 2$), но отлично подойдет для тех, кто собирается один раз «переобжать» кабель у себя дома.

Итак, нам потребуется:

  • Один или два штекера, в зависимости от ситуации (будем рассматривать на примере Rexant 05-1051)
  • Тонкая плоская отвертка
  • Канцелярский нож
  • Кусачки (можно заменить обычными ножницами)

Порядок действий следующий:

Ровно обрезаем кабель нужной длины. Отступаем примерно 2 см от среза и аккуратно канцелярским ножом срезаем изоляцию. Следите за тем, чтобы не повредить жилы.

Распутываем пары жил и выпрямляем их.

Берем один штекер 8P8C и вскрываем его. В Rexant 05-1051 это делается отжиманием четырех защелок по бокам штекера (по две с каждой стороны). Делать это лучше всего тонкой плоской отверткой, очень аккуратно, чтобы не сломать защелки.

Корпус штекера состоит из двух половинок и сердцевины. Половинки раскрываются как ракушка. Сердцевина имеет два ряда контактных пластин-зажимов. Четыре в верхней части и четыре — в нижней.

Способ расположения жил по цветам существенно отличается от «распиновки» в обычном коннекторе. Но это не должно вас пугать. Внутри штекера есть схема.

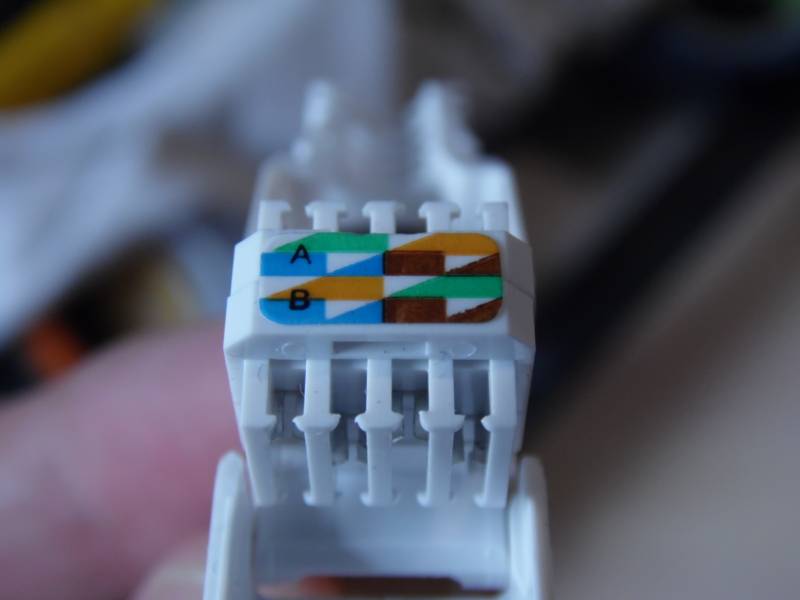

Как видите, тут два типа «распиновки»: Тип А и Тип В. Это соответствует «распиновке» в стандартном коннекторе RJ45. Если на выходе мы хотим получить «распиновку» по типу А, то используем верхнюю цветовую схему, если по типу В — нижнюю.

Каждая цветовая схема представляет собой табличку из двух строк по четыре ячейки в каждой. При этом строки схематически изображают ряды контактов, а ячейки, соответственно, сами контакты. Наиболее востребована «рапиновка» по типу В (кабель интернет-провайдера, компьютер-роутер, ip-камера-компьютер и т.п), поэтому используем соответствующую цветовую схему: верхний ряд — бело-оранжевый, оранжевый, бело-зеленый, зеленый; нижний ряд — синий, бело-синий, коричневый, бело-коричневый.

Далее все просто. Определив по схеме расположение жил, нужно просто вставить их сверху в соответствующий канал с контактом и немного вдавить жилу, чтобы зафиксировать ее. Проделываем операцию со всеми восемью жилами. Если вы используете четырехжильный кабель, то просто пропускаем отсутствующие цвета. Каждую жилу фиксируем на «своем» месте по выбранной схеме.

Зафиксировав все жилы на «своих» местах, закрываем нашу «ракушку» с небольшим усилием, чтобы контакты прорезали изоляцию жил и половинки штекера защелкнулись.

В итоге получится вот такой замечательный кабель, которым, например, можно соединить компьютер с роутером.

Способ отличный и очень простой. Если делать все не спеша, то получится достаточно надежный и аккуратный кабель. Теперь два минуса: 1. Цена. Стоимость комплекта из двух штекеров 8P8C примерно равна стоимости недорогих обжимных клещей. Если надо обжать витую пару всего в одном месте, а не заниматься этим на постоянной основе, то, пожалуй, это скорее плюс, поскольку после покупки клещей он попросту будут у вас валяться без дела; 2. Размер. Габариты штекера Rexant 05-1051 гораздо больше стандартного коннектора RJ45 (примерно в 3-4 раза), что может создать определенные неудобства.

Из плюсов Rexant 05-1051 можно отметить простоту использования, отсутствие необходимости в специальном инструменте, многоразовое использование.

Какая витая пара будет завтра?

Несмотря на серьёзную конкуренцию со стороны оптического кабеля, витая пара продолжает прочно удерживать сегмент «последнего метра». Не последнюю роль здесь играет цена и габариты оптических трансиверов, которые не позволяют использовать их в персональных компьютерах и ноутбуках.

Действительно, во многих случаях оптические кабели оказываются перспективнее медных, благодаря большей надёжности и огромному запасу для модернизации. Одна и та же пара волокон может передать и 1GE и 40GE. При этом оптический кабель абсолютно не подвержен электромагнитным помехам, более устойчив к непогоде и влажной среде. Да, монтаж ВОК намного сложнее медных линии, но если расстояние между узлами сети превышает 70 метров, берите оптику — не прогадаете.

Тем не менее, в ближайшие годы рынок витой пары будет продолжать расти. Как ожидают эксперты «ResearchAndMarkets», к 2023 году более 90% рынка кабеля для передачи данных составит медная витая пара UTP. Кабель Cat5e уже сдаёт позиции более современным Cat6/6A, а кабель Cat7 расширит присутствие на рынке, заняв нишу, которую сейчас занимает Cat6A.

Фактически, главным конкурентом витой пары в её нише «последнего метра» является не оптические, а беспроводные линии. Внедрение стандарта Wi-Fi 6 может серьезно изменить расклад сил в этой области, и как будут развиваться события станет ясно уже совсем скоро, после 2021 года.

Что собой представляет обжим витой пары

Витой парой называют кабель с четырьмя или восемью жилами. Они скручены между собой попарно. Каждые две жилы имеют схожие цвета (синий и сине-белый, коричневый и коричнево-белый и т.п.). Для каждого из них применяется коннектор на 4 или 8 контактов, соответственно.

Соединение жил кабеля с наконечником и называют обжимкой.

Такое название появилось потому, что контакты разъёма-коннектора, после размещения в нём жил кабеля, вдавливаются внутрь, прокалывая их изоляцию, тем самым фиксируя провод и создавая плотное, качественное соединение. На сегодняшний день самыми распространёнными разъёмами являются rj45.

Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.

Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены. Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.

Что понадобится для обжимки

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка

При выборе кримпера следует обращать внимание на следующие моменты: — Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя

С другой стороны, тяжелый инструмент будет вызывать быструю усталость. — Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме. — Эргономичность, инструмент должен быть удобен.
Стриппер – универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).
Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д.

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

  • Тестирование производится следующим образом:
  • К основному и удаленному модулю подключается тестируемый кабель.
  • Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
  • Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер. В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки.

Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.
