Как обжать кабель RJ-45 для Интернета дома

Как обжать витую пару без инструмента?

Совсем недавно мы рассмотрели процесс обжима сетевого кабеля стандартным способом, то есть с использованием коннекторов и специального инструмента — обжимных клещей. Сегодня, как и обещали, рассмотрим способ обжима витой пары без инструмента. Вернее сказать, не то, чтобы совсем без инструмента. Кое-что нам все-таки понадобится, но обо всем по порядку.

В сети есть множество ресурсов, на которых рассказывается о способах обжать кабель в коннектор с помощью подручного инструмента, не имея специальных клещей. Данные методы считаем не очень надежными. В частности потому, что для этого потребуется определенный навык. Контакты гнутся при вдавливании, ломается фиксатор. Для обжима таким способом потребуется изрядно повозиться, чтобы ничего не сломать в процессе, и испортить несколько коннекторов.

Мы же рассмотрим вероятно самый легкий и простой способ из всех существующих — с использованием быстрозажимных штекеров 8P8C. Способ дороговат (один штекер стоит в розничном магазине порядка 2$), но отлично подойдет для тех, кто собирается один раз «переобжать» кабель у себя дома.

Итак, нам потребуется:

  • Один или два штекера, в зависимости от ситуации (будем рассматривать на примере Rexant 05-1051)
  • Тонкая плоская отвертка
  • Канцелярский нож
  • Кусачки (можно заменить обычными ножницами)

Порядок действий следующий:

Ровно обрезаем кабель нужной длины. Отступаем примерно 2 см от среза и аккуратно канцелярским ножом срезаем изоляцию. Следите за тем, чтобы не повредить жилы.

Распутываем пары жил и выпрямляем их.

Берем один штекер 8P8C и вскрываем его. В Rexant 05-1051 это делается отжиманием четырех защелок по бокам штекера (по две с каждой стороны). Делать это лучше всего тонкой плоской отверткой, очень аккуратно, чтобы не сломать защелки.

Корпус штекера состоит из двух половинок и сердцевины. Половинки раскрываются как ракушка. Сердцевина имеет два ряда контактных пластин-зажимов. Четыре в верхней части и четыре — в нижней.

Способ расположения жил по цветам существенно отличается от «распиновки» в обычном коннекторе. Но это не должно вас пугать. Внутри штекера есть схема.

Как видите, тут два типа «распиновки»: Тип А и Тип В. Это соответствует «распиновке» в стандартном коннекторе RJ45. Если на выходе мы хотим получить «распиновку» по типу А, то используем верхнюю цветовую схему, если по типу В — нижнюю.

Каждая цветовая схема представляет собой табличку из двух строк по четыре ячейки в каждой. При этом строки схематически изображают ряды контактов, а ячейки, соответственно, сами контакты. Наиболее востребована «рапиновка» по типу В (кабель интернет-провайдера, компьютер-роутер, ip-камера-компьютер и т.п), поэтому используем соответствующую цветовую схему: верхний ряд — бело-оранжевый, оранжевый, бело-зеленый, зеленый; нижний ряд — синий, бело-синий, коричневый, бело-коричневый.

Далее все просто. Определив по схеме расположение жил, нужно просто вставить их сверху в соответствующий канал с контактом и немного вдавить жилу, чтобы зафиксировать ее. Проделываем операцию со всеми восемью жилами. Если вы используете четырехжильный кабель, то просто пропускаем отсутствующие цвета. Каждую жилу фиксируем на «своем» месте по выбранной схеме.

Зафиксировав все жилы на «своих» местах, закрываем нашу «ракушку» с небольшим усилием, чтобы контакты прорезали изоляцию жил и половинки штекера защелкнулись.

В итоге получится вот такой замечательный кабель, которым, например, можно соединить компьютер с роутером.

Способ отличный и очень простой. Если делать все не спеша, то получится достаточно надежный и аккуратный кабель. Теперь два минуса: 1. Цена. Стоимость комплекта из двух штекеров 8P8C примерно равна стоимости недорогих обжимных клещей. Если надо обжать витую пару всего в одном месте, а не заниматься этим на постоянной основе, то, пожалуй, это скорее плюс, поскольку после покупки клещей он попросту будут у вас валяться без дела; 2. Размер. Габариты штекера Rexant 05-1051 гораздо больше стандартного коннектора RJ45 (примерно в 3-4 раза), что может создать определенные неудобства.

Из плюсов Rexant 05-1051 можно отметить простоту использования, отсутствие необходимости в специальном инструменте, многоразовое использование.

Какие схемы обжима могут применяться

Для того, чтобы сетевое подключение могло работать, необходимо осуществлять его таким образом, чтобы провода были расположены в строго определенной последовательности. Для того, чтобы было понятно, какая жила для чего предназначена, каждый из проводов имеет свой определенный цвет.

Существует два способа обжимки кабеля: прямой и кроссовый.

Прямое подключение (Straight)

Такой способ применяется тогда, когда возникает необходимость соединить между собой роутер и компьютер.

Этот же вариант используется в тех случаях, когда происходит работа с модемом.

Важно! Этот вариант применяется для организации связи между разнотипным оборудованием. Этот способ является наиболее распространенным

Этот способ является наиболее распространенным.

Перекрестное подключение (Cross-Over)

Второй вариант обжима носит название кроссовый или перекрестный. Его принято использовать в тех случаях, когда необходимо установить непосредственное соединение между компьютерами.

Выбираем кабель

Компьютерные сети

Для построения локальных компьютерных сетей, подключения услуг доступа в сеть Интернет используется кабель типа «витая пара». Как следует из названия, кабель состоит из нескольких витых пар. Проводник в паре может быть изготовлен из монолитной медной проволоки (Сu) толщиной 0,4–0,6 мм либо может состоять из большого количества скрученных медных проволок малого диаметра (для гибких кабелей). Самым лучшим считается кабель, центральная жила которого выполнена из меди. Но сейчас на рынке представлен бюджетный кабель с проводником из омедненного алюминия (CCA)

Как правило, толщина проводника обозначается по американскому стандарту в AWG (American Wire Gauge System – американская система оценки кабелей). Каждому значению AWG соответствует диаметр провода, выраженный в мм, и сечение, выраженное в кв. мм. Калибр провода в стандарте AWG отражает его средний диаметр. Отличительной чертой стандарта AWG является то, что чем толще провод, тем меньше его калибр по стандарту AWG. Это имеет свое объяснение: значение AWG характеризует количество этапов обработки проволоки, когда она при изготовлении последовательно протягивается через калибровочные отверстия все меньшего и меньшего диаметра. Например, кабель 24 AWG тоньше, чем кабель, маркированный 22 AWG (табл.).

Стандартная длина кабеля в бухте составляет 305 м. Такая неокругленная величина появилась в результате

того, что стандарты устанавливались в США, где длину принято считать в футах. Если мы переведем 305 м в американскую меру измерения, то получим круглое значение 1 000 футов.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги

вокруг скрученных пар – определяют разновидности кабелей:

• неэкранированная витая пара (UTP — Unshielded twisted pair) – без защитного экрана;

• фольгированная витая пара (FTP — Foiled twisted pair) – присутствует один общий внешний экран в виде фольги.

В отличие от кабеля UTP (незащищенная витая пара), кабель FTP не чувствителен к низкочастотным, электромагнитным и высокочастотным радиопомехам. Несмотря на то что традиционно используется UTP, интерес к FTP постоянно возрастает. Это объясняется тем, что в сетях, где будет активно использоваться технология 10-Gigabit Ethernet, экранированные кабели (FTP) позволят исключить не только такие проблемы, как межкабельные наводки, но и фоновые шумы от источников, работающих в том же частотном диапазоне, что и 10 Гбит/с системы.

Кабель для внутреннего применения имеет внешнюю оболочку, выполненную из ПВХ. Для наружного применения – из полиэтилена, как правило, черного цвета, устойчивого к воздействию УФ-лучей.

Кабель может также иметь металлический трос (наиболее характерно для наружного кабеля). Кабель

с тросом обычно используется при прокладке воздушно-кабельных трасс.

Существует несколько категорий кабеля «витая пара», которые нумеруются от Cat. 1 до Cat. 7 и определяют

назначение кабеля и его скоростные возможности передачи данных. Наиболее часто встречаются кабели двух категорий – 3 и 5e.

Cat.3 – это в основном 2-парный кабель. Он используется при построении телефонных и локальных сетей, поддерживает скорость передачи данных до 10 Мбит/с на расстоянии не дальше 100 м. Полоса пропускания составляет 16 МГц.

Cat.5e, в отличие от категории 3, чаще всего 4-парный кабель. Он является самым распространенным и используется для построения локальных компьютерных сетей. Скорость передачи данных по такому кабелю составляет и до 1 000 Мбит/с. Полоса пропускания – 125 МГц *.

Иногда встречается 2-парный кабель категории 5e. Он передает данные с меньшей скоростью – до 100 Мбит/с, но у него есть и свои преимущества: его себестоимость ниже, а толщина меньше (последнее облегчает прокладку в сильно загруженных стояках жилых домов). Такой кабель используется интернет-провайдерами и операторами домашних локальных сетей. до 100 Мбит/с при использовании 2 пар.

Телефония

К проводам, используемым в телефонии (исключая магистральные телефонные кабели), в отличие от кабелей передачи данных, не предъявляется таких жестких требований. Для подключения абонента к телефонным сетям общего пользования зачастую используется однопарный кабель вообще без всякой скрутки (так называемая «лапша»), хотя в современных условиях подключение часто производится более современными типами кабелей, включая витую пару категории 3. В квартире для подключения телефонного аппарата к розетке используется многожильный гибкий телефонный кабель с 2 или 4 проводниками.

Обжим интернет-кабеля

Ниже можно ознакомиться с наиболее популярными способами обжима интернет-кабеля, которые можно проводить в домашних условиях.

Как правильно — с помощью пресс-клещей (кримпера)

Обжимку проводов удобнее всего проводить с помощью кримпера. Ниже можно ознакомиться с пошаговым руководством данного процесса.

  1. Первым делом мастера избавляются от старого джека и зачищают жилы от внешней оболочки.
  2. От отрезанного края отмеряют длину и вставляют кабель в зачищенную область.
  3. Воспользовавшись кримпером шнур откусывают, а цветные жилы распутывают. Чрезмерно длинные кабеля лучше всего укоротить.
  4. Проводку располагают в правильной последовательности. Жилы должны быть вставлены так, чтобы во внутреннюю область залезла внешняя оплетка.
  5. В зону обжима помещается шнур. Его нужно зажать с помощью кримпера. при этом главное не пережать кабель.

После замены обжатый кабель вставляют в порт для проверки соединения.

Использование кримпера позволяет быстро проводить работы по обжиму

Как можно в экстренных случаях — с помощью отвертки

Если пресс клещей не оказалось под рукой, не беда! Функцию обжимника может выполнить отвертка.

Пошаговый процесс:

  1. Первым делом, потребуется заняться оголением кабеля и сверкой длины проводов и джека.
  2. Жилы выравниваются и подрезаются.
  3. Цветные провода распределяют согласно схеме и помещают внутрь разъёма RJ-45. При этом часть изоляции должна попасть в коннектор.
  4. С помощью отвертки придавливается планка зажима джека.
  5. Контакты разъема RJ-45 вдавливаются в изоляцию жил сетевого кабеля.

Провода нужно утопить в оплетку цветных жил. Придерживаясь пошагового руководства можно самостоятельно переобжать провода.

Использование специальных самообжимающихся коннекторов

В продажу поступают модели коннекторов, которые могут самостоятельно обжиматься. Самообжимные джеки могут называться безинструментальными.

Алгоритм выполнения работы опрессовки:

  1. Мастера зачищают интернет-кабель от оплетки.
  2. Витые пары расплетают, выпрямляя каждый из проводков.
  3. Крышки коннекторов открывают, а провода заводят сверху в подходящие по цвету пазы блока коммутации.
  4. Корпусную часть закрывают до появления щелчка.

Опрессовать кабель таким образом довольно просто. При этом можно не беспокоиться о надежной фиксации проводов.

Что понадобится для опрессовки витой пары

Опрессовка представляет собой прикрепление восьмиконтактного модульного соединителя — коннектора RJ-45 к витой паре (сетевому кабелю, состоящему из восьми попарно свитых жил). Для этой операции вам потребуется:

  • Интернет-кабель.
  • Парочка разъёмов RJ-45. Понадобится для работы один, однако, их небольшая цена позволяет взять ещё один или несколько про запас.
  • Обжим. Он же кримпер, он же пресс-клещи — специальный инструмент для существенного ускорения процесса опрессовки.
  • Изолирующий колпачок. Необязателен, но он поможет предотвратить последующий перегиб провода и попадание мусора в коннектор RJ-45.

Схемы обжимки и маркировка витой пары

При обжиме 8-жильной витой пары обязательно учитывайте маркировку проводов. Каждому соединению обязательно соответствует определенная цветовая гамма, которая требует плотного прилегания. В противном случае сигнал не пройдет и сеть не будет работать.

Ленивая обжимка 2 пар

В рассмотренном варианте используется прямая обжимка кабеля, в котором задействовано 8, а всего 4 жилы. Поэтому этот метод получил свое название от тех, кто не хочет возиться со всеми своими венами. Однако такое подключение подходит только для низкоскоростных сетей.

Такой обжим на данный момент не рекомендуется использовать. Дело в том, что скорость интернета постоянно растет, оборудование совершенствуется, и 4-проводная схема перестает работать в новых условиях. Поэтому рано или поздно вам придется переходить на стандартную схему. Если сеть изначально была проложена 8-жильным кабелем, то остается только обжать разъемы RJ по-новому и все заработает. Но если сеть была оснащена четырехжильным кабелем, то его придется полностью менять и перемещать.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании разъемов RJ 45 распиновка для подключения более двух компьютеров к сети соответствует стандартной схеме. Все жилы разматываются и укладываются сверху вниз или слева направо, как показано на рисунке.

Проводники выравниваются, обрезаются, а затем обжимаются. После этого каждый разъем для витой пары вставляется в свою розетку.

Прямая распиновка маркируется как 568B

Для подключения концентратора, маршрутизатора или коммутатора к компьютеру требуется прямое соединение. Этот метод более популярен в России. Он обозначен в виде 568 В и разводка ведется по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Обжим здесь прямой, так как провода на обоих разъемах расположены одинаково.

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ обжать витую пару. Например, два компьютера используются для подключения устройств одного типа, схемы кроссовера или кроссовера с маркировкой 568A. В этом случае первая вилка подключается по обычной схеме, а вторая – с заменой оранжевого и бело-оранжевого проводов на зеленые и бело-зеленые жилы. Проводники поменяны местами, поэтому схема и получила такое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

4-жильный кабель используется для низкоскоростной внутренней установки. При больших объемах можно сэкономить значительные средства, так как такой кабель намного дешевле обычного кабеля витой пары на 8 жил. Опрессовка выполняется в последовательности, показанной на рисунке.

Однако использование таких сетей имеет ряд ограничений, в основном по скорости. Также устройство не может быть запитано при необходимости.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Эта схема, выполненная с использованием технологии PoE, позволяет не только передавать информационные сигналы, но и обеспечивать питание маршрутизаторов, коммутаторов, адаптеров и других устройств. Например, при подключении камер отдельный шнур питания не требуется. Таким образом, разъем совмещает сразу две функции – передачу данных и питание устройства. Напряжение в этой распиновке проходит по синему и коричневому проводникам.

категорически запрещается использовать витую пару для подачи 220 вольт, так как это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитан на ток до 1,5 А. При необходимости увеличения силы тока два проводника подключаются параллельно, и при этом индикатор поднимается до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения используется в высокоскоростных сетях до 1 Гбит / с. Обжимаем восемь проводов в последовательности, показанной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в этом соединении обжимается и зеркально отражается друг от друга. Эта схема используется для настройки коммутатора или маршрутизатора с помощью компьютера.

Несколько слов об устройстве LAN-кабеля

Сетевой провод сделан таким образом, чтобы обеспечить надежную связь с всемирной сетью. Это возможно благодаря его конструктивным особенностям.

Какой кабель рекомендуется применять

Кабель представляет собой витую пару. В нем может содержатся несколько проводов. В рассматриваемом случае кабель в своем составе содержит четыре витые пары. При этом делают минимальное количество витков, достаточное, чтобы сделать минимальным взаимное наведение. Кабель сверху покрыт надежной пластиковой оболочкой.

Такая разновидность приобрела широкую популярность при установлении сетевых соединений. При этом можно отметить легкость и дешевизну прокладки связи.

Такому проводу присуще существенное затухание сигнала при том условии, что его используют на расстоянии, превышающем 100 метров. Однако можно поменять тип кабеля на более защищенный — это увеличит качество связи.
Могут использоваться следующие разновидности:

  • UTP — это неэкранированная витая пара. Для этого типа кабеля не используется дополнительная защита.
  • STP — здесь речь идет о защите с помощью специальной медной сетки.
  • FTP — фольгированный кабель.
  • Наиболее защищенным вариантом является экранированная фольгированная витая пара (обозначается SFTP).

Важно! Интересно отметить, что иногда при описании речь идет о защите всего кабеля, а в некоторых случаях она устанавливается для каждой отдельной витой пары. Используется более 10 категорий такого кабеля

Обычный телефонный провод относится к CAT 1. Обычно провода каждой категории различаются по количеству витых пар и качеству связи, которую они могут обеспечивать

Используется более 10 категорий такого кабеля. Обычный телефонный провод относится к CAT 1. Обычно провода каждой категории различаются по количеству витых пар и качеству связи, которую они могут обеспечивать.

Как устроен коннектор

Эта деталь представляет собой разъем, который подключают в соответствующее гнездо для того, чтобы получить доступ в internet или в локальную сеть. В него вставляются 8 проводков сетевого кабеля в определенном порядке. При этом необходимо их обжать для того, чтобы соединить внешнюю часть разъема и подсоединенные проводки. После окончания подсоединения рекомендуется надеть на коннектор специальный защитный резиновый колпачок.

Сломанный узел починить не получится. В этом случае нужно заново обжать кабель

Важно отметить, что при использовании стандарта связи Ethernet 100Base-T в работе интернета будут участвовать только четыре жилы, а не восемь: оранжевые и зеленые. Существует два стандарта расположения проводков: A и B

Они отличаются тем, что в них оранжевые и зеленые жилы меняются местами. Остальные провода участвуют при подключениях со скоростью до 1000 Мб/сек.

Важно! Часто необходимость обжатия кабеля возникает в результате того, что у коннектора отламывается защелка, которая фиксирует его положение при подключении

Какая последовательность проводов в интернет кабеле

Как уже говорилось, типов расположения проводов две

  • Прямая, когда происходит подсоединение сетевых выходов устройства с роутером или коммутатором;
  • Перекрестная, когда подключают несколько одинаковых устройств напрямую.

Наиболее часто используется именно второй стандарт. Последовательность проводов в котором следующая: бело-оранжевый провод, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый. Таком тип используется, когда связываются два однотипных устройства

Важно! Перекрестный вид используется, когда нужно связать два однотипных устройства: компьютер с компьютером, коммутатор с коммутатором и т.д. Постепенно этот вид расположения проводов теряет свою популярность, так как на замену ему приходят интерфейсы, способные самостоятельно производить настройку передачи сигналов и их прием автоматически. Последовательность расположения жилок в коннекторе

Последовательность расположения жилок в коннекторе

Способ No 2: Делаем скрутку с пропайкой

Этот вариант будет, конечно же, понадежнее, чем первый. Выполняется он следующим образом.

  • Проделываем все тоже самое, что и в первом варианте до того момента когда необходимо каждый цвет кручиной жилы изолировать изолентой.
  • Скрутивши все жилы по цвету, берем паяльник и начинаем пропаивать. Сложного в этом ничего нет, с этим справиться даже человек который первый раз берет паяльник в руки.
  • После припайки изолируем изолентой каждую скрутку по отдельности, а потом все вместе.

Такая скрутка прослужит гораздо дольше, поэтому если есть паяльник, рекомендуем ним воспользоваться. На это все, теперь вы знаете, как можно соединить витую пару между собой при помощи паяльника.

Смотрите у нас также: Как узнать есть ли блютуз (Bluetooth ) на ноутбуке.

Обжим витой пары. Назначение сетевого кабеля.

Сетевой кабель — вид кабеля связи, который представляет собой несколько пар изолированных проводников, чаще всего 4 пары проводников заключённых в единую защитную оболочку. Провода каждой пары скручены (свиты) между собой, в связи с этим, сетевой кабель имеет в народе второе название — витая пара. Качественный и правильный обжим витой пары, безусловно является залогом быстрого и надёжного интернет соединения. Разделение проводников в сетевом кабеле на витые пары, выполнено прежде всего для снижения уровня электромагнитных помех от внешних источников, а также для защиты от взаимных наводок при передаче сигналов.


Интернет сети. Кликабельно.

Сетевой кабель получил наиболее широкое применение в локальных вычислительных сетях (Local Area Network), поэтому, собственно utp кабель имеет и третье название — LAN кабель. На текущем этапе сетевые кабеля активно используются в различных сферах, от автоматики и интернета, до охранных систем и систем видеонаблюдения. В данной статье, мы разберём как выполнить обжим витой пары при помощи коннекторов RJ45 и в результате получить полноценный LAN кабель (интернет кабель).

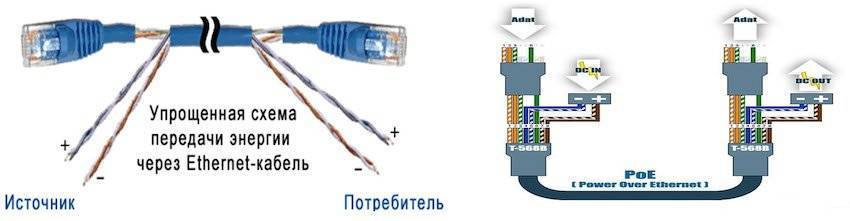

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

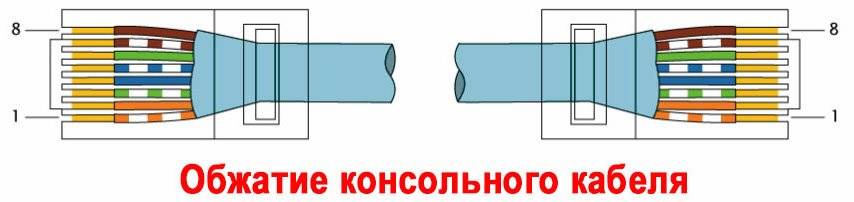

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

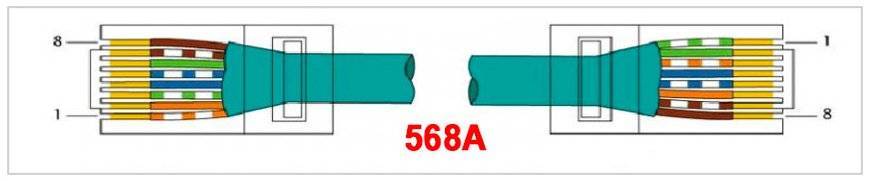

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Проверка качества обжима

Существует несколько способов, чтобы убедиться в правильности обжима кабелей:

  1. Подключение устройств, для которых обжималась витая пара. Если компьютеры начали взаимодействовать, значит вы не допустили ошибок.
  2. К каждому проводу на коннекторе приложите мультиметр, поставив прозвон или минимальное сопротивление. Если характерный треск будет отсутствовать при касании, значит, его нужно заменить.

  3. Вставьте 1 конец в разъём ethernet, а у другого измерьте сопротивление на каждом проводе. Если оно слишком большое, значит при обжиме была совершена ошибка. Также сопротивление у обеих пар должно быть примерно равным.
  4. Мастера при выезде на дом используют специальные LAN тестеры, с помощью которых оценивают состояние линий связи. Вы можете купить такой же и помогать друзьям в проверке.

Конструкция LAN тестеров состоит из 2 блоков, к которым присоединяют разные коннекторы. После соединения прибор подключают к сети, и смотрят на световые индикаторы. Если некоторые из них не горят, значит, эти провода не работают.

Как обжать кабель интернет своими руками

Осуществить распиновку провода связи своими руками довольно просто. Для этого потребуется всего несколько предметов, найти и приобрести их можно в ближайшем компьютерном магазине. Также необходимо знать параметры своего сетевого оборудования, которое необходимо соединить. Так как тип обжима (прямой или перекрестный) выбирается в зависимости от того, поддерживается ли Auto-MDIX.

Инструменты и принадлежности

Для выполнения обжима витой пары из восьми жил вручную необходимо наличие следующих инструментов:

  1. специальных клещей ;

шлицевой отвертки;

кусачек;

канцелярского или монтажного ножа.

Также помимо самого инструмента желательно запастись несколькими коннекторами, на случай, если первая попытка  будет неудачной.

Порядок выполнение работы

Сам процесс не представляет собой ничего сложного, важно лишь соблюдать порядок действий:

верхний слой изоляции разрезается вдоль приблизительно на длину 3 см – при помощи канцелярского или монтажного ножа

Важно не повредить отдельные проводки – это может привести к возникновению проблем со связью;. Когда все выше перечисленные операции завершены, необходимо выполнить опрессовку. Сделать это можно как при помощи специальных клещей, так и при помощи обычной шлицевой отвертки

Сделать это можно как при помощи специальных клещей, так и при помощи обычной шлицевой отвертки

после этого необходимо каждый из 8-ми проводов аккуратно отвести в сторону;

все жилы разбираются по порядку так, как они должны быть обжаты в коннекторе;

коннектор имеет специальные желобки, в них и следует вставлять каждую жилу по порядку.

Когда все выше перечисленные операции завершены, необходимо выполнить опрессовку. Сделать это можно как при помощи специальных клещей, так и при помощи обычной шлицевой отвертки.

Проверка кабеля

Осуществить проверку обжатой витой пары довольно просто при помощи мультиметра, установленного в режим прозвонки. Необходимо контактными щупами соединять жилы по цветам – все они должны хорошо прозваниваться. Если звукового сигнала не слышно, следует дожать контакты коннектора – они неплотно прижаты к медными проводниками.

Также проверку связи можно осуществить при помощи специального прибора. Он проверяет силу передаваемого сигнала – соответственно, данное устройство позволит легко обнаружить некачественную распиновку.

Несколько советов

При работе с витой парой необходимо соблюдать некоторые правила, они дадут возможность избежать проблем со связью в дальнейшем:

  1. по возможности нужно использовать специальные колпачки, одеваемые на коннекторы – они уберегут от частого перегибания и поломки жилы;

распиновку необходимо осуществлять максимально качественно – наличие плохого контакта может существенно снизить качество связи;

следует избегать случайных повреждений изоляции – скрутки также приводят к ухудшению связи;

провода без верхнего слоя изоляции не должны выступать – это может привести к их повреждению.

Обжим витой пары при помощи клещей или даже шлицевой отвертки – процесс не сложный

Важно лишь соблюдать технологию и делать все максимально аккуратно. Так как качественно обжатая витая пара – залог высокой скорости передачи данных. Поэтому прежде, чем вызывать специалиста, и платить ему деньги, стоит попробовать выполнить данную несложную операцию самостоятельно

Поэтому прежде, чем вызывать специалиста, и платить ему деньги, стоит попробовать выполнить данную несложную операцию самостоятельно.

На сегодняшний день многожильная витая пара является самым популярным и надежным способом передать информацию через интернет или ЛВС.

Инструменты, которые потребуются для обжимки

  • Первым делом подготовьте несколько коннекторов формата RJ 45. Лучше взять сразу несколько, потому что делать обжим без кримпера (специальный инструмент, предназначенный для работы с интернет-кабелями) очень трудно и не факт, что процесс завершится успешно с первого раза.
  • Сам кримпер или, как его еще называют «обжимник». Они также бывают разных видов: для коннекторов определенного типа, или же многофункциональные, которые подойдут для любых типов контактных разъемов.
  • По желанию можете приобрести соответствующие резиновые насадки, которые одеваются поверх коннектора и защищают провод от перегиба. Кроме того, они не позволяют проводу выскакивать из гнезда.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
