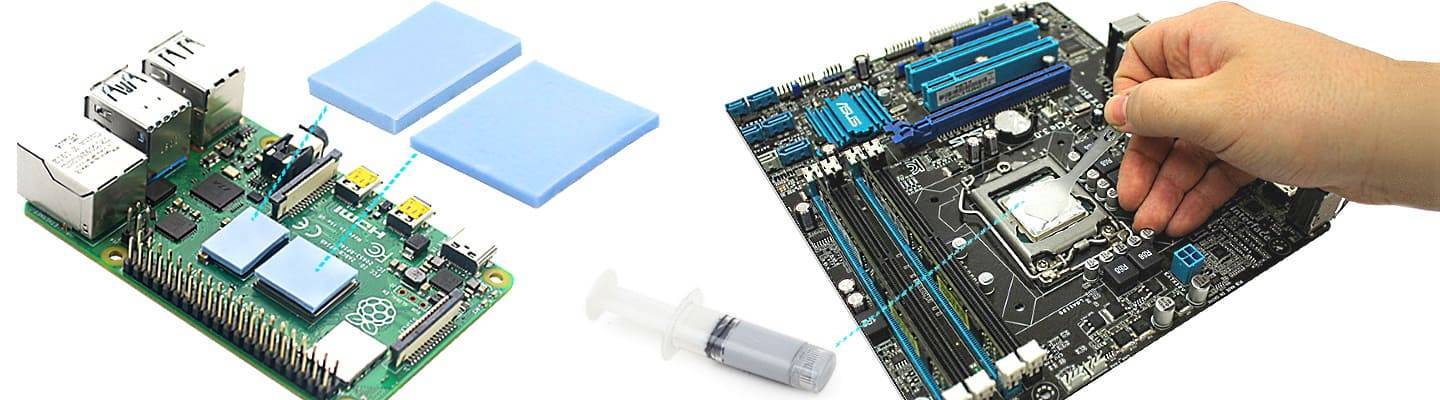

Термопрокладка и термопаста: что лучше применять в компьютере

Замена термоинтерфейса

При покупке новой термопасты следует прежде всего обратить внимание на ее консистенцию: она не должна быть ни слишком жидкой, ни слишком густой, потому что в первом случае не будет нужного контакта, а во втором — не получится нанести состав ровным тонким слоем. Компьютерные мастера чаще всего используют термопасту MX-4 или КПТ-8

Однако первым шагом будет удаление старого состава

Если последняя смена производилась более года назад, отделять радиатор необходимо очень осторожно, ведь если паста или термопрокладка засохли, при неаккуратном обращении можно просто «вырвать с корнем» все детали

Что же выбрать?

Попробуем ответить на вопрос, что лучше для ноутбука или ПК? Термопаста или термопрокладка? Разберём по пунктам:

  1. Начнём с того, что по своей эффективности термопрокладка уступает пасте, если расстояние между деталью и системой охлаждения минимально. Например, буквально 0,2-0,3 мм. Если же расстояние близко к 1 мм, то использовать термопасту нельзя. Иначе обеспечен перегрев.
  2. Термопрокладка хороша показывает себя, если она используется в устройствах, где посадочные места чипа и радиатора охлаждения удалены друг от друга (более 0,5 мм). Ведь если здесь взять термопасту, то толку от неё не будет никакого. Из-за толстого слоя проявится весьма низкий показатель теплоотвода. Процессор или видеокарта начнут сильно греться.
  3. Замена термопрокладки зачастую проще, чем процедура нанесения новой термопасты, которая требует и очистки от старой пасты, и тонкого равномерного слоя, и даже специальных инструментов. Однако и заменить термопрокладку на процессоре или видеокарте не всегда легко. Нужно правильно подобрать её по размеру, учесть толщину, степень сжатия (не должна быть более 70%, иначе из-за сильной деформации она потеряет большую часть своих теплопроводных свойств) и мн. др.
  4. Цена. Этот критерий не позволит нам выявить, что лучше. Так как стоимость термопасты и термопрокладки примерно одинакова. Самые дешёвые варианты подобных термоинтерфейсов обойдутся вам в 100-150 рублей. Однако экономить не рекомендуем. Желательно, выбирать изделия, чья стоимость превышает 300 рублей.
  5. Срок службы. Тут многое зависит от качества термопасты или термопрокладки. Хотя в среднем последняя служит чуть больше. Правда, если вам по какой-то причине нужно снять радиатор кулера с видеокарты или чипа, то менять придётся и термопасту, и термопрокладку.
  6. В среднем по теплопроводности термопрокладки уступают термопастам, лучшие образцы которых имеют показатели на уровне 8-10 W/mK. У термопрокладок таких значений быть не может. У них коэффициент теплопроводности ниже. С другой стороны, есть и термопасты с теплопроводностью 1-2 W/mK. В большинстве случаев уже они будут уступать термопрокладкам.

Получается, что у каждого варианта есть свои плюсы и минусы. Поэтому нельзя однозначно сказать, что лучше, а что хуже. Специалисты рекомендуют следующее:

  • Для ноутбуков и нетбуков использовать термопрокладку. Они аргументируют это тем, что процессор и видеочип у таких устройств нагреваются сильнее. Помимо этого ноутбук или нетбук в основном не стоит на одном месте. Его берут с собой на работу, учёбу или в гости, а, значит, он нередко подвергается тряске. В таких условиях хорошая и качественная термопрокладка будет более практичной и надёжной. Поэтому лучше выбрать её вместо термопасты.
  • Владельцам ПК отдать предпочтение термопастам. Ведь на большинстве моделях зазор между процессором и радиатором кулера минимален. Здесь сложно поместить даже тонкую алюминиевую или медную пластину.

Запомните! Если вы будете самостоятельно менять термоинтерфейс (для того же ноутбука), то по толщине новая термопрокладка должна быть чуть больше (где-то на полмиллиметра), чем предыдущая. Дело в том, что при эксплуатации она немного сжимается. Кроме того, если вы не уверены какой толщиной термопрокладка подойдёт для вашей модели ПК или ноутбука, то возьмите 1 мм. Это наиболее распространённый и стандартный зазор между радиатором и чипом у многих устройств от самых разных производителей.

Самодельная термопрокладка из бинта

Способ изготовления термопрокладки из бинта уже есть в интернете. Cуть в том, чтобы вырезать из бинта термопрокладку. Делайте бинт в несколько слоёв — в 4-5. Можете обмазюкать его в термпопасте просто покомкав, потому что, если вы будете пытаться намазать его на бинт, то бинт просто расползется — таковы реалии сегодняшних дней — нормального бинта в аптеке не купить. Если он будет выходить за кристалл процессора или видеочипа — нестрашно. Фото с процессора изготовления:

Тестирование показало не самый лучший результат — температура выше нормы при нагрузке (~80 градусов), фильм проигрывался с небольшими тормозами. Но одно можно сказать с уверенностью — до выключения ноута по достижению критической точки температуры не дойдёт. Такую прокладку всё-таки стоит рассматривать как временный вариант и/или ограничиться серфингом в сети, в общем, не нагружать ноутбук высокопроизводительными задачами.

ИТОГ: СРЕДНИЙ РЕЗУЛЬТАТ (~80 градусов в нагрузке)

Топ дорогих термопрокладок

Arctic Cooling Thermal Pad

Купить можно за 750 рублей в магазине ДНС. Отлично заменяет термопасту. Продается листом с размерами 120 *20мм, толщиной 1,5 ММ. Теплопроводность равна 6 Вт/мК. Это изделие на силиконовой основе обладает эластичными свойствами. Это позволяет полностью, без воздушных зазоров занять пространство между шероховатыми поверхностями деталей.

термопрокладка Arctic Cooling Thermal Pad

Преимущества:

  • Качественное изделие;
  • Обладает отличной теплопроводностью;
  • Легко применяется;
  • Принимает любую форму;
  • Из листа можно сделать несколько прокладок.

Минусы:

  • Цена;
  • Иногда можно найти подделку, которая не соответствует оригиналу.

Gelid GP Extreme

Приобрести данный теплоинтерфейс можно за 1000 рублей. Интересно, что компания раньше выпускала качественные термопасты. Сейчас занялась производством не менее надежных подложек. Подходят для чипов, любых электронных компонентов ноутбука. Также при их помощи проводят плотный поверхностный монтаж.

термопрокладка Gelid GP Extreme

Достоинства:

  • Отличная эффективность;
  • Быстро легко наносится;
  • Отвечает заявленной теплопроводности 12 Вт/мК;
  • Не проводит электрический ток;
  • Безопасный продукт.

Недостатки:

Высокая стоимость.

Coollaboratory Liquid MetalPad

Продается по средней цене за штуку — 1280 руб. Производится в Германии, поэтому надежна, эффективна, практична. Это жидкий металл, состоящий из меди, индия, висмута. При комнатной температуре пластина твердая, но стоит температуре подняться до 60 градусов, как материал становится жидким. В этом состоянии он полностью занимает свободное пространство между деталями. Также их обволакивает без создания воздушного пространства.

термопрокладка Coollaboratory Liquid MetalPad

Преимущества:

  • Очень эффективные термопрокладка;
  • Имеет твердую консистенцию;
  • Надежные, при этом полностью заполняют мельчайшие неровности.

Недостатки:

  • Цена;
  • Пластины тоньше фольги, при этом очень легкие;
  • Вырезать нужные размеры из них редко получается;
  • Трудно наносить;
  • К концу срока службы могут прикипеть к деталям, удалить их придется при помощи наждачной бумаги.

Thermal Grizzly Minus Pad 8

Это изделие можно купить за 1150 рублей. В составе керамика и металлический наполнитель. Производится в Германии по всем стандартам качества. Размеры листа: 20*120*2 мм. При этом отлично режется канцелярским ножом. Продается в герметичном пакете с защелкой. В нем можно хранить остатки подложки, которые можно использовать в дальнейшем.

термопрокладка Thermal Grizzly Minus Pad 8

Преимущества:

  • Эластична;
  • Имеет хорошую теплопроводность, в игровом режиме температура не превышает 65 градусов;
  • Подается прессовке, при этом не портит детали;
  • Полностью заполняют пространство между деталями.

Недостатки:

Цена.

Thermal Grizzly Carbonaut

Это изделие стоит от 1250 до 2500 руб. В упаковке один лист. Продается размерами: 25*25 мм, 32*32 мм, 31*25 мм, 38 *38 мм, 68 * 51 мм. Толщина составляет 0.2 мм. Состоит из углеродистого волокна. Используется многократно. Частота использования зависит от правильности нанесения, эксплуатации.

термопрокладка Thermal Grizzly Carbonaut

Плюсы:

  • Гибкий материал, способный занять все необходимое пространство;
  • Используется многократно;
  • Не сохнет;
  • Большое количество заявленных характеристик.

Недостатки:

  • Цена не соответствует характеристикам;
  • Обладает электропроводностью, поэтому должна быть вырезана точно по размерам;
  • Сложно устанавливается.

Coollaboratory Liquid MetalPad

Купить изделие можно за 1450 руб. В упаковке — 6 листов. Это металлическая теплопроводная прокладка. Для изготовления был использован металл, который при перепадах температур переходит из жидкого состояния в твердое вещество. Теплопроводность равна 10 Вт/мК, что позволяет достичь хороших результатов охлаждения. Производители рекомендуют использовать 3 прокладки одновременно. При этом клеить их нужно одна на одну. При правильной установке на игровом ноутбуке температура при длительном включении, не превышает 57 градусов.

термопрокладка Coollaboratory Liquid MetalPad

Преимущества:

  • Упаковки хватает на несколько применений;
  • Отличная теплопроводность;
  • Возможность устанавливать на несколько компьютеров одновременно.

Недостаток:

  • Трудно устанавливать, при малейшем ветерке улетает;
  • Легко смять и повредить, ведь металлические листы очень тонкие;
  • Высокая стоимость;
  • Перед нанесением поверхность, руки необходимо обезжиривать.

Выбираем материал прокладки

Керамическая

Теплопроводящие керамические подложки — на сегодняшний день являются лучшими для отвода тепла от электронных микросхем к радиатору охлаждения. Самые эффективные из них изготовлены из нитрида алюминия (AlN).

ВНИМАНИЕ. Нитрид алюминия — керамика прекрасной микроструктурной и химической однородности, обладающая отличными характеристиками

Та термоизоляция, которая изготовлена из нитрида алюминия, становится чудесной альтернативой оксиду бериллия. Следует отметить, что они нетоксичны.

Какие выгоды от использования подложек из нитрида алюминия?

  • Первым делом, это их высокая устойчивость к температуре и химическим воздействиям.
  • Прокладки максимально уменьшают рабочие температуры полупроводников.
  • Теплопроводность нитрида алюминия не уменьшается при нагреве, что, в отличие от бериллия, увеличивают их срок эксплуатации.

ВАЖНО. Чем размеры схем меньше, тем больше рассеивается мощность. . Существует мнение, что керамику из нитрида алюминия легко сломать

Но это не так. Подложка самой меньшей толщины способна выдержать небольшой прижим. Она немного сгибается, что позволяет принять форму радиатора

Существует мнение, что керамику из нитрида алюминия легко сломать. Но это не так. Подложка самой меньшей толщины способна выдержать небольшой прижим. Она немного сгибается, что позволяет принять форму радиатора.

Высокая теплопроводность обеспечивает возможность использовать изоляцию увеличенной толщины без ухудшения теплового сопротивления. Этим достигается уменьшение ненужного зазора между схемой и радиатором. Например, теплоотводная прослойка из нитрида алюминия толщиной 1 мм уменьшает зазор по сравнению со слюдой в 20 раз, но проигрывает по сопротивлению в 10 раз.

Электрическая прочность термопрокладок из нитрида алюминия гарантируется на уровне не менее 16 кВ/мм, что почти в два раза превышает этот показатель у силиконовых подложек.

Силиконовая

Устойчивая к высоким температурам и также применяется для охлаждения элементов ноутбука. Наиболее часто её применяют для отвода тепла от процессора, графического чипа, видеопамяти, оперативной памяти, северного и южного мостов.

Силикон нужен тогда, когда контакта двух плоскостей нет или когда нет гарантии, что он будет. Тогда его задачей становится заполнить просвет и передать тепло от горячей к холодной поверхности эффективнее, чем термопаста. Эта прокладка эластична, может сжиматься и разжиматься в зависимости от толщины просвета.

Силикон легче подобрать по толщине. В основном они продаются большими по размерам листами. Если поставить один размер, а зазор ещё остаётся, то можно отрезать и поставить ещё одну. Поэтому необязательно измерять расстояние между двумя поверхностями до того, как поставить изоляцию.

Подложка сжимается лучше, чем остальные. Поэтому при ударе или вибрации они смягчают компоненты. Ещё один плюс силикона в том, что для установки подложек использование герметика необязательно. Минусом силиконовых прокладок есть их недолгий срок службы. Это следует также учитывать при покупке более дорогих изделий.

Медная

В последнее время всё большую популярность приобретает этот материал. Они используются для теплоотвода графических и центральных процессоров. Теплопроводность медных подложек значительно выше, чем у силиконовых. Но при их использовании необходим герметик, чтобы скрыть просвет между поверхностями микросхем и радиатора.

Необходимо точно знать толщину при выборе медных подложек с учётом использования термопасты. Они не такие эластичные, как силиконовые, и зазор между поверхностями нужно измерить. При воздействии радиатора герметик слегка выдавливается, но это неопасно и под действием времени он удаляется. Применение медной термоизоляции более трудоёмко, однако более эффективно.

Термоклей

Этим термином называется специальный состав, который не проводит электрический ток. Он обладает высоким показателем теплопроводности и служит для крепления на видеокарту мелких радиаторов, подсистемы питания процессора и так далее. Термоклей долго не высыхает, однако не всегда может обеспечить качественное крепление, а теплопроводность его, в сравнении с другими видами термоинтерфейса, гораздо ниже, что вполне логично, если учесть, что у этого продукта иное назначение. Его рекомендуют использовать только в том случае, если ничем другим прикрепить подошву радиатора к процессору невозможно.

Термоклей

Этим термином называется специальный состав, который не проводит электрический ток. Он обладает высоким показателем теплопроводности и служит для крепления на видеокарту мелких радиаторов, подсистемы питания процессора и так далее. Термоклей долго не высыхает, однако не всегда может обеспечить качественное крепление, а теплопроводность его, в сравнении с другими видами термоинтерфейса, гораздо ниже, что вполне логично, если учесть, что у этого продукта иное назначение. Его рекомендуют использовать только в том случае, если ничем другим прикрепить подошву радиатора к процессору невозможно.

Как правильно удалить старую термопасту?

Независимо от причины, по которой вы решили поменять пасту на процессоре, первым делом выключите компьютер и отсоедините кабель питания. При наличии переключателя на БП, устанавливаем его в положение «выкл».

После отсоединения кабеля можно понажимать несколько раз кнопку включения на системном блоке, на всякий случай. Эта манипуляция уберет остаточное электричество с конденсаторов.

Убедившись в том, что компьютер полностью обесточен, отсоедините провод питания кулера от матери и снимите охлаждение.

После этого снимите с материнской платы процессор, подняв фиксирующий «рычажок». Теперь переходим непосредственно к снятию старой пасты. Некоторые мастера рекомендуют использовать линейку или пластиковую карту для соскребания пасты, я предпочитаю более бережный вариант и вытираю бумажной салфеткой.

Смочите салфетку спиртом и протрите поверхности начисто несколько раз. Можно также использовать ватные палочки или диски, а также бинт. Но старайтесь не допустить оставления волокон на компонентах материнской платы.

Если у вас нет спирта, используйте одеколон, ацетон, или в крайнем случае WD40. С растворителями следует быть осторожным и не допускать их попадания на материнскую плату или другие части вашего компьютера. Вымыв начисто проспиртованной салфеткой обе поверхности, вставляем CPU в гнездо на материнской плате, и приступаем к нанесению пасты.

Чуть не забыл, радиатор и кулер будет не лишним почистить от пыли – это избавит вас от случайного попадания мусора на свежую пасту и обеспечит лучший теплоотвод.

Смена термопрокладки

Что лучше – термопаста или термопрокладка? Для видеокарты ответ однозначен: варианта два. Для того чтобы обосновать ответ, не обязательно обращаться к компьютерному мастеру, достаточно просто знать зазор между двумя деталями. В случае радиатора для видеокарты это обычно как раз более 0,5 мм.

Чтобы установить термопрокладку, нужно вырезать нужный кусочек, по размеру соответствующий чипу или немного превосходящий его. Затем убрать пленку с поверхности термопрокладки. Свернуть кусочек в подобие рулона или согнуть и начать укладку с одного из краев, чтобы исключить попадание воздуха (напоминает процесс приклеивания защитной пленки к экрану телефона или планшета). После этого необходимо отделить вторую, ребристую пленку с термопрокладки. Процесс завершен, можно устанавливать радиатор.

Что такое термопаста и термосмазка?

Термопаста и смазка — это одно и то же. Это липкое, похожее на клей соединение, но носит только эти два названия. Есть богатый словарь терминов; термопаста, термосмазка, радиаторная паста и так далее.

Суть в том, что все они имеют одну и ту же цель, независимо от их титульных особенностей. Множество названий озадачивает, но является не чем иным, как уловкой, чтобы получить хитрое маркетинговое преимущество, или это имеет место с точки зрения потребителей.

Чтобы понять, что такое термопаста, необходимо понять, как охлаждаются процессоры и графические процессоры. Радиатор или кулер расположен поверх процессора или чипа графического процессора, отводя тепло, тем самым охлаждая устройство.

К сожалению, из-за естественных несоответствий, возникающих в процессе производства, точка контакта между плоскими металлическими поверхностями процессора/графического процессора и кулера не идеальна. Микроскопические траншеи или пятна остаются, и это благодатная почва для воздуха, чтобы поймать в ловушку и препятствовать работе охладителя. Поскольку воздух является ужасным проводником тепла, эти карманы не позволяют кулеру поглощать большие пакеты тепла, выделяемые компонентом.

Затем включается термопаста или смазка, чтобы закрыть эти зазоры. Он заполняет микроскопические, незаметные недостатки, предотвращая попадание воздуха между кулером и процессором/графическим процессором. Паста максимизирует теплопередачу благодаря своим теплопроводящим свойствам. Термопаста, естественно, лучше проводит тепло примерно в 100 раз больше, чем прямо O2.

Другими словами, паста повышает эффективность кулера, позволяя ему равномерно и непрерывно рассеивать тепло по всей поверхности ЦП или ГП. Стоит отметить, что термопаста не обладает адгезионными свойствами и никоим образом не укрепляет соединение между процессором/графическим процессором и кулером.

Теплопроводящие свойства термопасты проистекают из ее состава, в состав которого входят такие компоненты, как оксид кремния и цинка, а также серебро, керамика и графит. Производители стараются найти баланс между емкостными(радиатором) и теплопроводностью.

Термопасты на основе металлов имеют тенденцию работать лучше, чем аналоги на основе кремния, благодаря лучшей проводимости. С другой стороны, они проводят электричество, так что разлив или просачивание с большой вероятностью могут вызвать короткое замыкание и повреждение частей материнской платы. Керамика — хороший сбалансированный вариант для небрежного мастера с приличной проводимостью и более низкими емкостными свойствами.

ОЗНАКОМИТЕЛЬНЫЙ FAQ

1. ТЕРМОПРОКЛАДКА

Это специальный термоинтерфейс из силикона, применяемый для охлаждения деталей ПК с высоким температурным режимом работы.

2. ЗАЧЕМ НУЖНА ТЕРМОПРОКЛАДКА, КОГДА ЕСТЬ ТЕРМОПАСТА?

Дело в том, что производители железа не всегда оптимально распределяют видеочип и процессор — они находятся на разной высоте на материнской плате. Таким образом при установке радиатора охлаждения появляются большие зазоры. Большие настолько, что термопасты не хватит, чтобы их закрыть — ведь большой слой термопасты не сможет обеспечить нужного охлаждения.

3. МОЖНО ЛИ ИСПОЛЬЗОВАТЬ ТЕРМОПАСТУ ВМЕСТО ТЕРМОПРОКЛАДКИ?

По идее, термопрокладкой с большой натяжкой можно назвать густой-густой термопастой — она содержит в себе армирующие элементы, чтобы термопрокладка «не растекалась». Т.е. теоретически густая термопаста сможет заменить не сильно толстую термопрокладку. Однако, как мы уже знаем густой слой термопасты только навредит охлаждению, поэтому использовать её стоит только если зазор не превышает 0,2 мм. И, само собой, стоит использовать термопасту как можно «гуще», вроде КПТ-8 или Tuniq TX-3

4. ТОЛЩИНА ТЕРМОПРАКЛАДКИ ДЛЯ НОУТБУКА — КАК ОПРЕДЕЛИТЬ ПО ПРОИЗВОДИТЕЛЮ/МОДЕЛИ?

Зазор у каждого производителя свой. Проблема в том, что в мануалах и инструкциях по эксплуатации данный параметр никак не регламентируется.

Если вы не уверены какую прокладку брать на свою модель, то возьмите 1 мм — это практически стандартный зазор для всех моделей. Опять же, поставив прокладку толщиной,например, 2 мм вместо 0,5 мм, при наличии болтов, которые прижимают радиатор, мы получим всё те же 0,5 мм в месте соединения. В общем, лучше взять толще, чем тоньше. Если всё-таки не можете найти достаточно толстую, то покупайте какие есть — поверх одной термпопрокладки можно «налепить» еще одну (но этот вариант только на крайний случай)

Список по моделям ноутбуков (ПОПОЛНЯЕТСЯ!)

ПОКАЗАТЬ СПИСОК

Asus Eee Pc 1015PX — ~0,8 мм

Asus K50AB — ~0,5 мм

Acer 5738ZG — ~1,5 мм

Acer Aspire 5741, 5742 — ~1 мм

Acer Extensa 5220 — ~0,5 мм

Acer Travelmate 8572(G) — ~0,5 мм

Acer Aspire 5551, 5552 — ~0,5 мм

Acer Aspire 5520, 7520 — ~1 мм

Acer eMachines D640 — ~0,5 мм

Hewlett packard HP 625 — ~0,5 мм

Hewlett packard Pavilion dv6 — ~0,5 мм

Hewlett packard ProBook 4510s — ~1,5 мм

Hewlett packard 4525s — ~1,5 мм

Dell Inspiron 7720 — ~1мм

Lenovo G550 — 1 мм

5. КАК ОПРЕДЕЛИТЬ ТОЛЩИНУ ТЕРМОПРОКЛАДКИ САМОМУ?

Тут поможет только метод «тыка» в прямом смысле этого слова. Нужно приложить термопрокладку или пластилин, если термопрокладку пока не купили, т.к. боитесь заказать не ту толщину. Далее прижимаете, ставите, закручиваете радиатор. Откручиваете всё заново и смотрим на наш «слепок». На нем должен быть отпечаток кристалла, это значит, что поверхности плотно соприкасаются, а значит у вас верная толщина.

6. МОЖНО ЛИ ИСПОЛЬЗОВАТЬ ТЕРМОПАСТУ СОВМЕСТНО С ТЕРМОПРОКЛАДОЙ?

В интернете встречается такой совет, как намазать термопрокладку с обеих сторон термопастой. Но по факту — он бесполезен. Термопрокладка создана, чтобы «убрать» зазор между радиатором и чипом. Она, сама по себе, липкая, ровная и хорошо клеится, поэтому дополнительного «заполнения неровностей» не надо. Ответ на вопрос — можно, но вряд ли нужно.

Распространенные виды

Довольно долго единственным термоинтерфейсом была термопаста, знакомая, пожалуй, всем. Это вязкий состав в виде крема (пасты), не проводящего ток, применялся и применяется для всех деталей компьютера, нуждающихся в охлаждении: видеокарт, чипсетов и радиаторов. Со временем появились и другие термоинтерфейсы: термопрокладки, термоклей и даже жидкий металл, ввиду этого возникает большая путаница. Каждый тип термоинтерфейса имеет свои особенности, поэтому даже распространенный вопрос о том, что лучше — термопаста или термопрокладка, может быть решен силами самого пользователя, ведь у них просто разное назначение.

1 Coollaboratory Liquid MetalPad

В отличие от рассмотренных выше термопрокладок, использовать Liquid MetalPad следует вместо термопасты. Пластинки очень тонкие, тоньше фольги. Но это накладывает и определенные трудности в применении – материал очень сложно нарезать и аккуратно уложить на нужную поверхность. Также могут возникнуть проблемы с заменой пластин по истечении срока службы – металл может прикипеть к радиатору или крышке процессора, а значит перед заменой придется хорошенько поработать наждачной бумагой.

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Алюминиевая пластина

Самый лучший вариант из всех наших тестов — алюминий (как и медь) обладает отличной теплопроводностью, поэтому отвод тепла от чипа с помощью таких пластин — мудрое решение. Вопрос только в том, где их достать? Мы вырезали свои пластины из куска старого 1мм листа алюминия. Но если онного под рукой нет, то, как всегда, спасёт aliexpress. Там можно заказать медные пластины разной толщины: ссылка на aliexpress

Вернемся к нашим пластинам. Мы резали «на глаз», не сверяли с точностью до мм. Возможно, данный подход будет дилетантским, но с другой стороны — чем больше площадь пластины, тем больше она позволит «отвести» тепла, поэтому, если конструкция позволяет можете вырезать и бОльшую по объему пластину — лишь бы она хорошо прилегала к чипу.

Обязательно нанесите на пластину термопасту с обеих сторон пластины.

Тестируем. Уже в начале теста результат был положительным. В режиме покоя температура не поднималась выше 50 градусов:

Затем стандартный тест с нагрузкой:

ИТОГ: ЛУЧШИЙ РЕЗУЛЬТАТ (~68 градусов в нагрузке)

Как выбрать термопрокладку

При желании подобрать лучшую из доступных термопрокладок для своего ПК или ноутбука обязательно учитывайте следующие характеристики:

  • Коэффициент теплопроводности. Ключевой показатель, отражающий, какое количество тепла проводит термоинтерфейс от компонентов материнской платы к радиатору. Большинство моделей имеют 5-6 Вт/мК. Это оптимально для ПК и ноутбуков с продуманной до мелочей системой охлаждения. При тесном корпусе и чрезмерном нагреве чипов советуем брать термопрокладки со значением от 10 Вт/мК.
  • Толщина. Для начала из документов или опытным путем определите величину зазора между радиатором и греющим элементом. В большинстве случаев он находится в пределах 0,5-3,5 мм. Есть отдельные решения для замены термопасты на 0,1 мм, но их нанесение требует предельной аккуратности. Если не удается найти варианты нужной толщины, закажите прокладки, которые могут крепиться одна к другой без потери качества.
  • Материал. Модели из керамики с различными добавками справляются с передачей теплового потока лучше остальных. У них повышенная стойкость к перепадам температур и оптимальная прочность. Силиконовые термопрокладки универсальны для ПК, ноутбуков и радиотехники благодаря отличной эластичности. Материал минимизирует риск повреждения компонентов при падении и лучше остальных подходит в случае минимального контакта плоскостей. Медные решения устанавливаются с помощью герметика, требуют особого внимания при измерении зазора. По теплопроводности в сравнительном тесте они занимают промежуточную позицию.

Полезные материалы по выбору

Что лучше: термопаста или термопластина, по мнению редакции Zuzako

После того как мы ознакомились с лучшими моделями термопластин, давайте рассмотрим, что лучше: прокладки или пасты, и в чём заключаются их сходства и отличия:

  1. Выбор типа термоинтерфейса зависит от зазора между чипом и радиатором охлаждения. Если расстояние составляет 0.1—0.3 мм, то рекомендуется использовать пасту, а если более 1 мм — прокладку.
  2. Как правило, теплопроводность пластин меньше, чем у термопасты. Поэтому использование термопрокладки с топовыми мощными процессорами не рекомендовано. Исключение составляют тончайшие металлические пластины, которые при высокой температуре плавятся и заполняют все неровности, обеспечивая отличное охлаждение.
  3. Лёгкость нанесения. Нельзя сказать, что нанесение пасты или пластины доступно лишь профессионалам и опытным пользователям. При следовании инструкциям и отсутствии спешки с этим справится даже подросток. Однако термопрокладки всё же более удобны в установке: замере, удалении лишнего и наклейке.
  4. Цена зависит от характеристик и производителя термопасты или пластин. И в той, и в другой категории есть бюджетные и топовые модели. Стоимость сильно не отличается.
  5. Доступность. Производители предлагают несколько десятков пастообразных термоинтерфейсов, а вот хорошие прокладки можно пересчитать на пальцах обеих рук.
  6. Срок эксплуатации. Термопаста высыхает довольно быстро и, соответственно, с такой же скоростью теряет свои свойства.

У каждого вида термоинтерфейса есть свои преимущества и недостатки, и поэтому сложно однозначно сказать, какой из них лучше. Поэтому профессионалы рекомендуют использовать пластины только на ноутбуках. Это связано с тем, что процессор и видеокарта в этих устройствах больше подвергаются нагреву и тряске, а значит, хорошая термопластина будет лучшим вариантом.

Кроме того, для стационарного ПК стоит выбирать термопасту. На большинстве моделей расстояние между чипом процессора и радиатором минимально. В такой зазор сложно установить даже самую тонкую медную или алюминиевую термопрокладку.

Многих пользователей интересует вопрос, можно ли термопасту заменить пластиной, и наоборот. Теоретически это возможно, но специалисты не рекомендуют делать это по двум основным причинам:

  1. После демонтажа пластины и нанесения взамен неё термопасты радиатор кулера будет неплотно прилегать к видеокарте или чипу процессора. Это связано с тем, что, в основном, модели прокладок намного толще допустимого слоя термопасты и в зазор станет попадать воздух, способствующий перегреву электронных компонентов ПК.
  2. Если снять слой термопасты и установить пластину, то давление на крепление системы охлаждения возрастет. В результате могут наблюдаться перебои в работе кулеров или полный их выход из строя.

Исходя из вышесказанного, не стоит менять один вид термоинтерфейса на другой. В противном случае производитель не будет нести ответственность за поломку или некорректную работу устройства.

Назначение

Термопрокладка охлаждает детали компьютера, работающего в высокотемпературном режиме. От ее функции зависит состояние компьютера. Отследить перегрев ноутбука легко. Охлаждающие системы, вентиляторы со временем загрязняются, в них забивается мусор, ноутбук начинается медленно работать, самопроизвольно выключаться, турбина издавать сильный шум, нижняя часть компьютера нагревается быстрее. Такие симптомы говорят о том, что ноутбуку требуется чистка. Кроме прочистки вентиляции и замены термопасты, рекомендовано заменить одноразовые термопрокладки. Повторно их использовать запрещено производителем! Это может привести к тому, что ноутбуку потребуется дорогостоящий ремонт.

Если система охлаждения засорена, это ведет к увеличению температуры внутри корпуса, а затем и к деформации микросхем, видеокарты. Все это сокращает срок службы ноутбука. Компьютер начал медленнее работать? Значит, снижена тактовая частота процессора и видеочипа из-за перегрева

Обратите внимание, если техника часто отключается самостоятельно — срабатывает аварийная система защиты. В этом случае требуется срочная замена термопрокладки. Кроме того, они обладают высокой теплопроводностью, хорошими механическими свойствами (твердые, умеют сжиматься и выдерживать деформации)

Кроме того, они обладают высокой теплопроводностью, хорошими механическими свойствами (твердые, умеют сжиматься и выдерживать деформации).

Термопрокладки для видеокарты

Чтобы повысить эффективность передачи тепла от графического процессора и микросхем видеопамяти к радиатору применяют термоинтерфейс для видеокарты. В качестве термоинтерфейса используют термопасту или термопрокладки. Эластичность термопрокладки позволяет ей принимать любую форму и скрадывать неровности между поверхностью чипа и подошвой радиатора. Толщина термопрокладок может быть разной и подбирается исходя из величины зазора в каждом конкретном случае.

Темопрокладка или термопаста

Теплопроводящие прокладки для микросхем видеокарты

Зачем нужны термопрокладки, если есть теплопроводящая паста? Теплопроводящие свойства большинства термопаст намного лучше, чем свойства термопрокладок, однако текучесть термопасты не позволяет использовать ее при величине зазора между поверхностями чипа и радиатора больше 0,15 мм. Некоторые сервисные центры используют более густую термопасту для заполнения зазора от 0.2 мм и выше, но такой вариант приводит к снижению эффективности теплопередачи. Для заполнения зазоров свыше 0,15 мм были разработаны теплопроводящие прокладки.

Термопрокладка состоит из резиновой или силиконовой основы с керамическим или графитным наполнителем. Резиновые прокладки имеют небольшой срок службы, около полтора года. Прокладки с силиконовой основой могут прослужить пять лет и больше в зависимости от качества силикона. Резиновую термопрокладку легко отличить от силиконовой. Для этого можно провести простенький тест. Нужно взять небольшой кусочек прокладки и попытаться скатать его в шарик. Если получилось – прокладка выполнена на основе резины. Силиконовую прокладку скатать в шарик не удастся.

Срок хранения термопрокладок до установки всего один год. Просроченный термоинтерфейс быстро теряет свойства теплопроводимости. Поэтому не следует запасаться термопрокладками впрок. Храниться они должны в не пропускающих свет черных пакетах.

Теплопроводящие свойства термоинтерфейса зависят от наполнителя. Теплопроводимость прокладок с керамическим наполнителем зависит от его насыщенности и зернистости. Чем мельче наполнитель, тем выше теплопроводимость. Прокладки с графитовым наполнителем имеют повышенные теплопроводящие свойства, но являются электропроводными. Неаккуратная установка может привести к короткому замыканию элементов платы.

Теплопроводность и толщина термопрокладки для видеокарты

Чтобы обеспечить качественный теплоотвод нужно правильно подобрать толщину термоинтерфейса. Производители выпускают термопрокладки разной толщины от 0,15 мм (термопленки) до 5 мм. Теплопроводящие свойства также находятся в широком диапазоне: 0,9 – 5 W/mk. Все характеристики должны быть описаны в документации производителя. Если такой документации нет, лучше отказаться от использования подобных «безродных» образцов.
