Умные розетки: классификация, подключение и настройка

Назначение

умные устройства умеют:

  1. Управлять освещением (удобно в детских комнатах).
  2. Включать отопительные приборы, чайник или бойлер перед приходом с работы.
  3. Оповещать пользователя об аварийном отключении электроэнергии в доме.
  4. При отъезде в отпуск можно дистанционно управлять системой полива.
  5. Контролировать распределение электроэнергии, отключать приборы при перегреве сети.
  6. Перезагружать офисную технику, перепрограммировать их на другой режим.
  7. Во избежание короткого замыкания автоматически отключать неисправные приборы.

Совет
Смарт-розетка эффективно управляет электрооборудованием — она считает, сколько электроэнергии ежемесячно потребляют устройства, помогая снизить плату за электричество.

Как это работает?

Нужно подключить и настроить нашу умную розетку. У меня TP-Link HS110, но для HS100 инструкция отличаться не будет.

Установите на свой телефон приложение Kasa (из App Store, или Google Play)

Важно! Чтобы была возможность управлять розеткой через интернет (не только когда вы подключены к роутеру), нужно в программе Kasa зарегистрировать аккаунт и войти в него

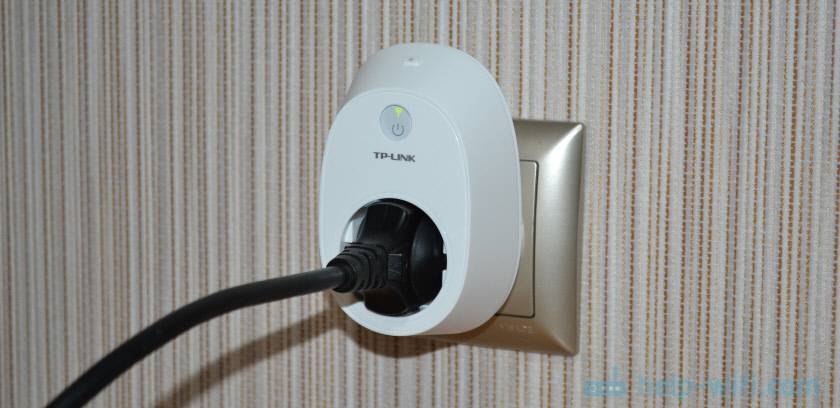

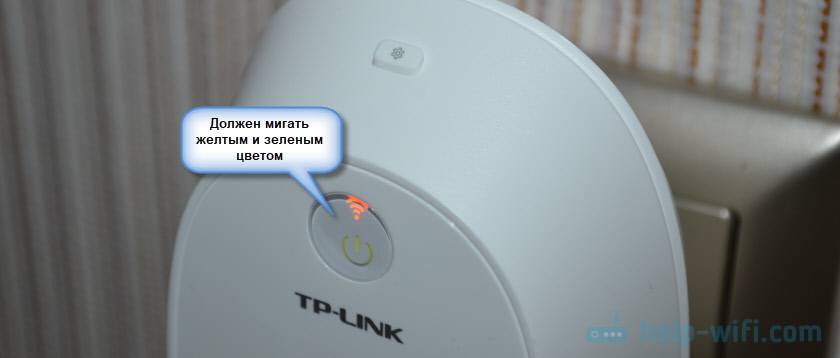

Розетку подключаем к электросети и ждем, пока индикатор на розетке начнет мигать желтым и зеленым цветом (если это не случится, то нажмите и подержите 5 секунд кнопку с шестеренкой).

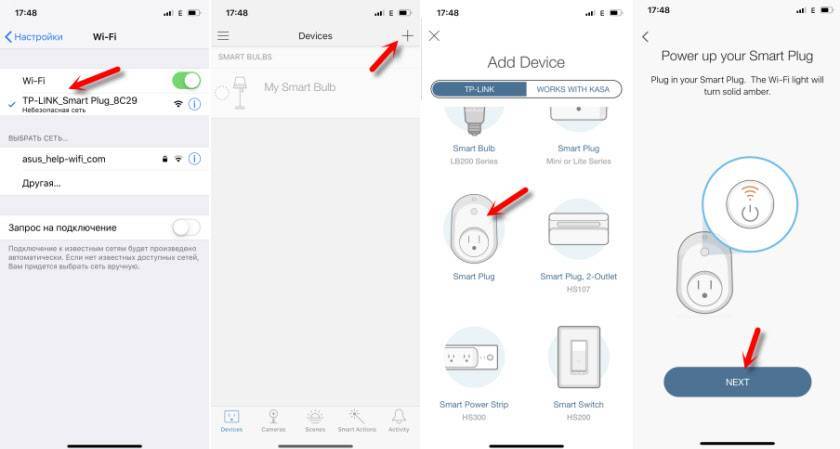

После чего на телефоне заходим в настройки Wi-Fi и подключаемся к Wi-Fi сети, которую будет транслировать розетка (пока мы ее не настроим). Сеть без пароля. После подключения к розетке открываем приложение Kasa и нажимаем на кнопку “+” (добавить устройство). Дальше выбираем тип устройства “Smart Plug” и нажимаем “Next”.

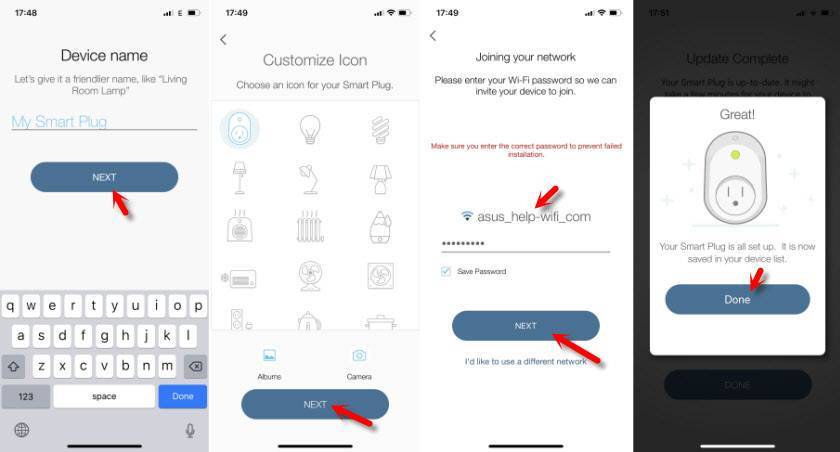

Дальше пойдет проверка подключения к розетке и появится окно где нужно задать имя для нашей розетки и выбрать иконку (можно сделать свое фото). После чего нужно выбрать Wi-Fi сеть нашего роутера (скорее всего она будет выбрана по умолчанию) и указать от нее пароль. Чтобы розетка смогла подключится к интернету. Возможно, после подключения она предложит обновить прошивку – соглашайтесь.

По завершению настройки индикатор на HS100 или HS110 будет гореть зеленым цветом. А сама розетка появится в списке устройств в приложении Kasa.

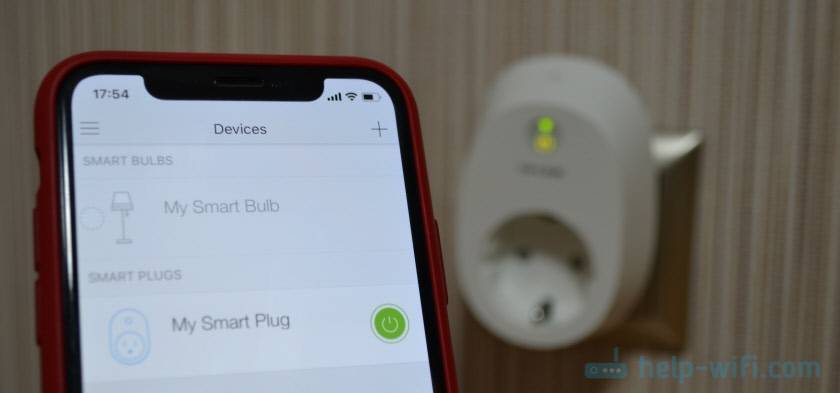

Просто подключите к розетке нужное устройство, то же бойлер, и управляйте его питанием через приложение с телефона.

В настройках разобраться не сложно, но они к сожалению на английском языке. Сейчас покажу, как можно посмотреть расход электроэнергии, настроить таймер и работу бойлера (в нашем случае) по расписанию.

Настройка удалённого доступа (Remote Control)

По умолчанию удалённый доступ включён. Если у вас проблемы с управлением розеткой из приложения, то проверьте, не выключили ли вы случайно Remote Control:

  1. Заходим в список устройств “Devices” (устройства) и нажимаем на розетку (не на значок включения и выключения, а левее).
  2. Откроется окно с различными возможностями умной розетки. Нажимаем на значок шестерёнки.
  3. Откроется окно с основными настройками розетки. Для включения удаленного доступа к розетки tp-link нажимаем на переключатель “Remote Control” (Удаленный Доступ) – он должен загореться зелёным. Здесь же вы можете поменять имя устройства (Device Name), изменить значок устройства (Device Icon).

Что это такое

Wi-Fi розетка — это специальное устройство, которое используют вместо старой модели и подключают к существующей проводке. Прибор работает в обычном режиме. К «умной» розетке можно подключить бытовую технику и другие электроприборы в пределах установленной нормы.

Для управления этим устройством нужно скачать приложение. С его помощью получится выполнять дистанционно команды, например, включение/отключение. Есть модели с расширенным функционалом. Они могут иметь температурный датчик или показывать данные о количестве потребляемой энергии.

Wi-Fi розетка есть двух видов — накладная и встроенная. Первая модель по внешнему виду напоминает одноразъемный переходник. Состоит такая розетка из следующих элементов:

  • кожух;
  • индикатор;
  • кнопка включения/отключения питания;
  • разъем.

Модель встраиваемого типа полностью замещает старую обычную розетку. Главное отличие от старых розеток — сложная конструкция. Внутри корпуса находится особый модуль для реализации smart управления по Wi-Fi.

Принцип работы умной розетки

Благодаря работе умной розетки можно любые обычные бытовые устройства превратить в «умные», правильно управляя подачей электропитания. Самый простой сценарий выглядит так. Вы покупаете смарт-розетку Яндекс и втыкаете её в обычную розетку. Затем, чтобы получить к ней управление, Вы должны будете установить приложение Яндекс и голосовой помощник Алису, после чего подключить умную розетку к управляющей программе.

Окей, управление получено — что дальше?! А дальше можно уже управлять электропитанием  подключенного прибора. Например:

  •  Дистанционное включение электроприбора;
  • Автоматическое отключение электроприбора;
  • Работа устройства по таймеру;
  • Использование сценариев управления приборами.

Самый интересный вариант — это управляющие сценарии. Что это такое? Это будет интересно для тех, кто строит у себя полноценную экосистему умного дома. Здесь уже можно связать смарт-розетку с различными датчиками освещённости, температуры, влажности и т.п. В итоге умный дом будет сам включать свет, когда темно, обогреватель, когда холодно или кондиционер, когда жарко!

Что такое умная розетка и как она работает?

Умная розетка – это электрическое устройство, способное не только подавать электропитание к тому или иному электроприбору, но и по команде оператора или по таймеру отключать данный прибор от электросети. Использование умных розеток в частном доме или квартире не только способствует увеличению качества жизни, но и существенно сокращает затраты на оплату электроэнергии.

Для дистанционного управления такими устройствами могут использоваться компьютер, ноутбук, планшет или смартфон, другими словами, любые гаджеты, имеющие свободный доступ к интернету. Это может быть стационарное, мобильное или Wi-Fi подключение.

Устройство и функционал

Приборами, подключенными к умной розетке, можно управлять через мобильное приложение

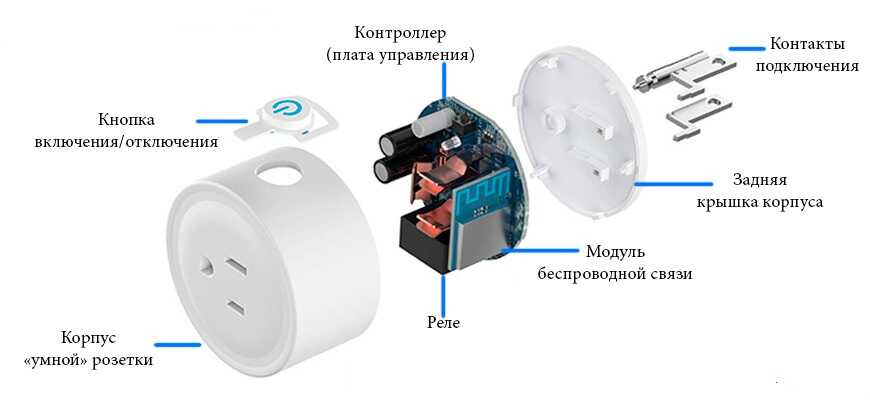

Конструктивно прибор состоит из исполнительного механического модуля (электромагнитного реле), подключающего и отключающего электрические цепи, и управляющего им процессора. К умной розетке может подключаться любой домашний прибор с паспортной мощностью до 3,5 кВт. С учетом этого ограничения пользователь выбирает изделие с подходящим для него функционалом.

Принцип работы прибора состоит в удаленном воздействии на подключенные к нему нагрузки. Их можно включать и выключать по заранее введенной программе или удаленно. Манипулировать розетками с дистанционным управлением (помимо их программирования) можно передачей команд по налаженному эфирному каналу. Для этого используются:

  • радиоуправление;
  • канал отправки СМС сообщений;
  • сеть Интернет.

В зависимости от выбранного способа используются те или иные средства передачи управляющих посылок.

Функциональные возможности

По настройкам на смартфоне можно контролировать расход электроэнергии приборов

Интеллектуальная розетка с пультом дистанционного управления или другим средством передачи посылок (с телефона или планшета, например) способна:

  • вести мониторинг текущего состояния включенной в нее бытовой техники;
  • отправлять извещения о важнейших параметрах (температуре окружающей среды, величине напряжения в сети и т. п.);
  • автоматически отключать технику при резких перепадах напряжения, КЗ, а также при перегрузках;
  • включать/выключать приборы по заранее введенной программе;
  • самостоятельно выключаться после превышения предельного времени, отведенного для работы бытового изделия.

Что собой представляет умная розетка

Главные вопросы, которые возникают при её упоминании, – для чего нужна, что умеет делать умная розетка.

Начнём с описания схемы такого устройства. В упрощённом варианте она состоит из двух компонент:

  • электромагнитного реле, в задачи которого входит размыкание/замыкание электрической цепи;
  • микросхема-котроллер, управляющий работой реле.

При этом работа самого контроллера может программироваться и управляться, в том числе дистанционно. К умной розетке можно подключать практически любой бытовой прибор, единственное ограничение – его мощность должна превышать 3 кВт. Минимальный функционал такой розетки – «включить/выключить», расширенный позволяет делать это по расписанию, удалённо и так далее.

Принципиальная схема умной розетки

Мы описали, как работает умная розетка, а теперь расскажем, зачем она нужна. Перечень доступных функций может включать следующие опции:

  • мониторинг состояния (включено/выключено, напряжение в сети) бытовых приборов, отправка уведомлений домовладельцам;
  • возможность управления бытовыми устройствами дистанционно с использованием сигнала GSM;
  • автоматическое отключение приборов от сети в случае форс-мажора (скачки напряжения, перегрев техники, КЗ, отсутствие жильцов на протяжении запрограммированного периода времени);
  • включение/выключение техники по расписанию (перезагрузка роутеров, ПК, ресиверов, активация климатических систем перед приходом владельца, управление устройствами, работа которых должна происходить циклически);
  • отключение приборов при превышении заданной продолжительности их работы.

ВНИМАНИЕ. Каждая модель умной розетки рассчитана на определённую мощность подключаемых к ней бытовых устройств

Следите, чтобы характеристики приборов вписывались в этот лимит.

Принцип работы умной розетки

Принцип работы устройства основан на использовании обычного реле. При получении сигнала с пульта дистанционного управления, смартфона, планшета или другого гаджета включает или выключает подключенное к розетке электрооборудование. Первые модели умных розеток требовали обязательного наличия сим-карты, а управление ими осуществлялось с помощью SMS или звонка по мобильному телефону.

В настоящее время, для контроля и управления розеткой широко используются Wi-Fi и bluetooth. Наличие этих подключений позволяет превратить обычный смартфон в пульт дистанционного управления, для этого достаточно установить в гаджет специальную программу, передающую сигнал на контроллер устройства.

Подключение телефонной розетки

Подключение розеток RJ-11 и RJ-12 производится абсолютно одинаково, за исключением числа подсоединяемых проводников. Наиболее часто используются двухжильные провода, с коммутацией которых проблем не возникает. Сложнее обстоит дело с четырехжильными изделиями, соединение которых должно производиться согласно цветовой схеме.

Перед началом работы розетка разбирается (снимается верхняя панель). С телефонного кабеля снимается внешняя оболочка на нужную длину. В зависимости от типа контактов, проводники зачищаются или оставляются в изоляции. Дальнейшие мероприятия производятся в соответствии с инструкцией.

Коммутация двухжильным проводом (RJ-11)

Пошаговая инструкция поможет провести подключение быстро:

  1. На внутренней части устройства расположены четыре клеммы или контакта. При наличии болтовых контактов, нужно определиться с цветом подводимых к ним проводников. По международным стандартам красный проводник должен являться отрицательным, а зеленый – положительным. К ним и подключаются концы подведенного телефонного провода

Схема соединения 2-х жильного кабеля с контактами телефонной розетки

  1. Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Они вставляются в основание клемм и продавливаются до упора тонкой плоской отверткой. Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. При этом задействуют средние клеммы 2 и 3

Схема подключения провода к средним клеммам 2 и 3 в телефонной розетке

  1. Закрепить устройство на стене, проверить работоспособность
  2. Закрыть лицевую панель. Монтаж окончен.

Подключение розетки 4-х жильным проводом (RJ-12)

В ходе монтажа будут полезными следующие советы:

  1. При коммутации четырех проводников, их соединяют соответственно цвету внутренних проводков в розетке. Обычно красный и зеленый – 1 пара, черный и желтый – 2 пара. Вместо желтого проводника может быть белый или синий цвет, также и на сетевом проводе. Суть от этого не меняется
  2. На фото можно увидеть распределение проводов по цвету соответствующих пар Если провод имеет расцветку жил синий – бело-синий, оранжевый – бело-оранжевый, то следует принимать синий и бело-синий за первую пару и коммутировать соответственно с красным и зеленым, а оранжевый и бело-оранжевый – за вторую пару и соединять с черным и желтым цветом (или другим оставшимся)

  3. Если розетка имеет систему контактов в виде клемм, то первая пара (красный – зеленый или синий – бело-синий) «сажается» на средние клеммы 2 и 3, а вторая пара (черный – желтый или оранжевый – бело-оранжевый) – на крайние жилы 1 и 4.

Такой способ коммутации является стандартным общепринятым, обеспечивающим удобство при обслуживании и ремонте телефонных линий.

Советы по выбору умной розетки

При покупке устройства особое внимание следует уделить следующим критериям:

Максимальная суммарная мощность подключаемых потребителей

Данный параметр обязательно указывается в технических характеристиках каждой розетки. Именно от этой характеристики зависит, выдержит ли она подключение того или иного потребителя.

У современных умных розеток этот показатель может колебаться в пределах от 1,8 до 3,5 кВт, другими словами, максимальная сила тока, которую может выдержать внутреннее реле устройства, составляет от 8 до 16 А.

Если допускаемая мощность не превышает 2,5 кВт, устройство сможет выдержать подключение гриля или посудомоечной машины. При допускаемой мощности от 3,2 до 3,5 кВт, розетка может использоваться для подключения обогревателя, утюга или бойлера. Потребляемая мощность каждого электроприбора обязательно указывается в его технической документации.

Заземление, защита от детей, отключение при перегрузке

Чтобы обезопасить себя и своих детей от травм, предпочтение следует отдавать моделям, имеющим заземление и защитные «шторки». Наличие этих защитных элементов особенно актуально если в доме есть маленький ребенок.

Также следует обратить особое внимание на наличие предохранительных механизмов, обеспечивающих отключение устройства при повышении температуры, резком увеличении напряжения или силы тока. Отсутствие такой защиты может привести не только к выходу из строя потребителя и розетки, но и к пожару

Измерение расхода электроэнергии

Наличие этой функции позволяет узнать, работает ли розетка в оптимальном режиме или перегружена. Некоторые модели могут подсчитывать ежемесячное потребление электроэнергии. Благодаря этой опции,можно узнать, какой прибор потребляет много энергии и увеличивает ежемесячный счет за электроэнергию.

Кроме того, эта опция поможет оценить напряжение в сети и предотвратить выход из строя дорогостоящей бытовой техники.

Удобство в эксплуатации

Управлять можно с помощью дистанционного пульта, SMS-команд или мобильного приложения. При использовании GSM-розеток необходимо будет запомнить несколько несложных SMS-команд, следить за балансом SIM-карты и вовремя его пополнять. Если же используется Wi-Fi-соединение, необходимо иметь в распоряжении смартфон, планшет или ноутбук.

Поддержка автоматических сценариев и расписаний. Климат-контроль

Прежде чем приобрести ту или иную модель, необходимо убедиться в том, что она поддерживает создание автоматических сценариев и задание таймеров работы. Наличие этих опций позволяет ввести индивидуальные настройки.

Так, в радиоуправляемой розетке Livicom поддерживаются 3 типа сценариев, которые помогают использовать устройство с максимальной эффективностью. С помощью сценария, уходя из дома, можно отключить сразу все розетки, оставив одну или несколько розеток при необходимости.

Наличие функции климат-контроля позволяет автоматически регулировать температуру в помещении на основании показаний вмонтированного в розетку термодатчика. В зависимости от запрограммированного сценария умная розетка может при снижении температуры включить обогреватель, при увеличении – активировать систему кондиционирования.

Производитель

На рынке в широком ассортименте представлена продукция как отечественных, так и зарубежных производителей. Для устройств российского производства характерна стандартная евровилка, продукция китайских производителей, как правило, имеет азиатскую вилку с переходником. Китайские умные розетки комплектуются несколькими переходниками, однако следует помнить, что использование переходников нежелательно при подключении приборов большой мощности.

Эстетические характеристики

Подавляющее большинство наружных розеток выполнены в белой или светлой цветовой гамме, что позволяет им легко вписываться в любой интерьер.

У одних моделей присутствует световая подсветка по периметру корпуса, у других – подсветка выполнена в виде небольшой индикационной кнопки. Кроме того, устройства могут иметь самую разную геометрическую форму. Выбор конкретной модели зависит от особенностей интерьера и пристрастий владельца дома.

Коннекторы для подключения телефонных аппаратов к розеткам

Как и телефонные розетки, коннекторы к ним могут быть подключены с помощью двухжильного (система RJ-11) или четырехжильного кабеля (система RJ-12). Кроссировка коннектора проводом из 2 жил осуществляется следующим образом:

  1. Наружная защитная оболочка удаляется, оставляя свободные концы длиной 10-12 мм
  2. Проводники без зачистки изоляционного слоя заводятся в корпус коннектора на средние позиции 2,3. Первая и четвертая клеммы остаются свободными
  3. Производится обжим (опрессовка) контактов с помощью специального инструмента или отвертки с тонким основанием.

Если используется провод старого образца (лапша), то его жилы зачищаются и помещаются в оболочку от витой пары, после чего осуществляются перечисленные выше мероприятия. При подключении 4-х жильного кабеля, на средние контакты 2,3 «сажаются» красный и зеленый провод (либо синий и бело-синий), а на 1,4 – черный и желтый (либо оранжевый и бело-оранжевый). После этого проводится обжим.

Цветовая схема кроссировки 4-х жильного кабеля в коннекторе телефонной линии

Обжим с помощью отвертки производится путем поочередного нажатия до упора на каждый из контактов коннектора. Встроенный нож пробьет изоляционный слой проводника и соединение будет обеспечено.

Функции

У умных розеток могут быть разные функции, но по большому счету все они так или иначе сводятся к одной — управлению питанием.

С помощью умной розетки можно удаленно управлять подачей электричества и таким образом управлять разными бытовыми приборами. Спектр использования умных розеток ограничивается лишь фантазией пользователей и производителей. Дополнительные функции, вроде таймера или автоматических действий, труднее реализовать, но тем не менее применение находят и им.

Таймер может понадобиться для работы вентиляторов, кондиционеров или обогревателей. С помощью умной розетки можно постоянно обогревать дом или охлаждать в нем воздух и одновременно с этим экономить электричество. Для этого можно выставить таймер, который с заданным промежутком времени будет включать или выключать розетку (подача питания влияет на приборы).

Удаленное управление окажется полезным для тех же задач. Обогреватель можно включить со смартфона в тот момент, когда человек возвращается с работы домой. Умные розетки повышают безопасность. К примеру, можно убедиться в том, что утюг выключен из розетки и не работает в отсутствие хозяев.

Мнение эксперта

Торсунов Павел Максимович

Некоторые умные розетки комплектуются измерителями напряжения и другими приборами, которые помогут контролировать электроэнергию. С помощью них, в том числе, можно узнать, сколько тот или иной прибор потребляет электроэнергии. Модуль оповещения подскажет, когда какой-то прибор станет потреблять чрезмерное количество энергии или наоборот, почему-то перестанет работать.

Умная розетка Wi-Fi — что это?

Наконец, стоит вернуться к устройствам, которые работают с использованием сетей Wi-Fi. Как мы уже упоминали, вы можете контролировать их работу с помощью мобильных устройств (например, смартфонов и планшетов), которые работают в одной домашней сети. Все это означает, что вам не нужно переезжать с места, чтобы управлять использованием энергии устройствами, расположенными в других комнатах или на других этажах.

В случае с этим типом моделей розеток стоит обратить внимание на их дополнительные функции, которые делают их лучше стандартных решений. Благодаря подключению розетки и мобильного устройства вы получаете доступ к обширной статистике, благодаря которой вы узнаете, сколько конкретные устройства потребляют энергии и когда ее потребление является самым высоким. Основываясь на многодневной статистике, вы можете внести необходимые изменения для оптимизации энергопотребления. Также нет ничего, что могло бы помешать составлению специальных графиков работы для конкретных устройств. К этому добавляется возможность удаленного запуска и остановки оборудования, а также упомянутые выше программы моделирования присутствия

К этому добавляется возможность удаленного запуска и остановки оборудования, а также упомянутые выше программы моделирования присутствия.

Что, если Алиса не видит розетку по WiFi?

В том случае, если Алиса не видит умную розетку или выключатель по WiFi, то на то могут быть две самые распространенные причины:

  • Вы привязали к приложению Яндекс другой аккаунт в приложении розетки, к которому она не добавлена. Проверьте, что вы синхронизировали на смартфоне именно ту учетную запись, в которой находится установленная розетка
  • Ваша модель не поддерживается Алисой. Как я приводил в примере в начале статьи, не все системы умного дома могут работать с голосовым ассистентом от Яндекса

В целом, все проблемы решаются сбросом настроек Алисы к заводским, после чего ее можно заново синхронизировать с беспроводными устройствами.

Не помогло

Тянуть ноль к выключателям

Обычно к выключателям заводится только фаза. В подрозетнике где находится выключатель есть только 2
провода — фаза которая приходит от щитка и фаза которая уходит на лампочку. Выключатель замыкает или размыкает
эти 2 провода.

Лучше всего чтобы в подрозетнике кроме фазы еще и был ноль. Такая разводка означает что в подрозетнике есть либо 3 провода:

  • фаза от щитка
  • ноль от щитка
  • фаза на лампочку

либо 4 провода:

  • фаза от щитка
  • ноль от щитка
  • фаза на лампочку
  • ноль на лампочку

Зачем нужен ноль в подрозетнике с выключателем? Если установлен обычный глупый выключатель, то ноль не нужен. Но если
захочется вместо глупого выключателя поставить умный (тот которым можно управлять с телефона или компьютера), то тогда
лучше всего чтобы в подрозетнике был ноль — часто для подключения умного выключателя нужна не только фаза, но и ноль.

Бывают умные выключатели которые могут работать без нуля, но с ними возникает больше проблем: в зависимости от того
какие лампы подключены эти выключатели могут быстро выходить из строя, а еще бывает что лампы плохо работают, например моргают.

Кажется, что про эту рекомендацию (“тянуть ноль к выключателям”) вообще нет никаких разногласий, все люди которые
строят умный дом приходят к выводу что хорошо если ко всем выключателям подведен ноль.

15 минут: подготовка инструментов и сборка прошивки

Будем собирать прошивку на Windows 10 (любой сборки, но авторы категорически рекомендуют LTSC).

  1. Загрузим и установим Arduino IDE.
  2. Загрузим и установим драйверы моста UART-USB, распаянного на плате. В случае автора это был CP2102 (на нем самом написано).
  3. Запустим Arduino IDE и перейдем в меню Файл — Настройки. В поле Дополнительные ссылки для Менеджера плат вводим https://dl.espressif.com/dl/package_esp32_index.json. Это позволит установить поддержку ESP32 прямо из Arduino с сайта производителя чипа. Нажмем OK и закроем диалог.
  4. Перейдем в меню Инструменты — Плата — Менеджер плат, в поиске введем esp32. В появившемся пункте нажимаем Установить.
  5. Из прилагающегося архива распаковываем каталог GetStarted и открываем скетч GetStarted.ino.
  6. Находим следующие строки и внутри кавычек соответственно прописываем SSID Wi-Fi сети и пароль:
  7. Находим строку и внутри кавычек вставляем строку соединения, которую мы получили ранее при помощи утилиты dps-keygen.
  8. Находим строку и внутри кавычек вставляем идентификатор нашего устройства:
  9. В настройках платы (Инструменты — Плата) устанавливаем параметры, как на рисунке ниже.
  10. Поправим баг библиотеки SNTP, приводящий к перезагрузке ESP32 при пропадании соединения, для чего откроем файл C:\Users\имя_пользователя\AppData\Local\Arduino15\packages\esp32\hardware\esp32\1.0.5\libraries\AzureIoT\src\az_iot\c-utility\pal\lwip\sntp_lwip.c и в самое начало функции SNTP_Init() вставим код:
  11. Подключаем плату и выбираем появившийся последовательный порт в том же меню (номер порта можно уточнить в диспетчере устройств).
  12. Нажимаем Ctrl + U, чтобы собрать и загрузить скетч в плату. Если все прошло успешно (как и должно быть), нажимаем кнопки на плате и видим, как переключаются реле.
  13. Из меню Инструменты — Монитор порта можно посмотреть отладочный вывод платы.

Принцип работы разных видов розеток

Помочь определиться с выбором модели способен подробный обзор отдельных категорий умных приборов.

Радиоуправляемые

Состоят непосредственно из одиночной розетки (целого комплекта устройств) с пультом дистанционного управления. Для подключения прибора в работу следует установить устройство в стационарную розетку, подключить компьютер, чайник. На внешнем корпусе прибора располагается кнопка в виде индикатора, показывающая работает ли устройство.

Дополнительно оснащается кнопками, позволяющими управлять прибором при отсутствии пульта. Работа радиоуправляемых моделей розеток обычно осуществляется на частоте от 315 до 433 МГц, а радиус действия в среднем составляет не более 30 или 40 м. Подробная информация будет отражена в приложенной инструкции.

Розетки GSM

Предполагают управление с помощью обычного мобильного телефона. Для полноценной работы потребуется 2 SIM-карты, одна из которых будет в телефоне, вторая — в розетке. Для этого в приборе есть специальное гнездо. Для начала работы следует просто подключить устройство с SIM-картой к электросети.

О начале работы просигнализируют загоревшиеся индикаторы, отображающие включение в сеть, получение сигналов и подачу электричества. Затем нужно подключить к устройству электроприборы. Для непосредственного управления достаточно послать сообщение с соответствующей командой. Существует возможность управления через приложения в планшете, смартфоне.

Wi-Fi-розетки

Работающие через интернет устройства пользуются спросом. Такие модели популярны, поскольку обладают рядом дополнительных функций:

  • могут иметь встроенную видеокамеру;
  • оснащаются индикаторами движения;
  • способны замерять показатели влажности и температуры;
  • могут иметь встроенные таймеры.

Данные розетки состоят из кнопки для включения и отключения, имеют светодиодный индикатор и обязательное заземление. Отдельные модели оснащены блоком запасных батарей, включающимися при аварийном отключении электроэнергии.

Принцип работы приборов основан на сети Wi-Fi, с которой они соединяются и получают свой IP-адрес. Для управления устройством подойдут компьютер, ноутбук, телефон, планшет, смартфон с установленным приложением.

Окончательный выбор модели зависит от пользователей, имеющих предпочтения и цели для установки разумных устройств.

Умные розетки wi fi

Особую популярность приобрели устройства работающие через Wi-Fi. Рассмотрим чем обеспеченна популярность данного типа изделий.

Как работает устройство

Система работы осуществляется благодаря встроенному wi-fi модулю. Устройство подключается к роутеру. Настройка осуществляется благодаря программе на смартфоне. Данный способ позволяет объединить в одну систему множество устройств. Также распространены умные розетки с датчиком температуры. Она позволяет отслеживать температуру в программе и настраивать работу розетки, исходя из показателей температуры.

Обзор моделей

Наиболее часто встречающееся устройства.

  • HS100 – Производитель TP-Link. Имеет режим работы с привязкой ко времени;
  • HS110 – Имеет те же режимы работы, но также следит за количеством потребляемого электричество. И предоставляет как статистку так и показатели в реальном времени.

Подключение и настройка

Подключение, настройка и запуск в эксплуатацию радиоуправляемого изделия проводятся согласно инструкции сразу после того как оно воткнуто в гнезда обычной розетки. После переноса умной розетки в другое посадочное место повторно настраивать радиоканал не потребуется. Отдельные образцы радиомоделей управляются не только с пульта, но и посредством кнопок, имеющихся на лицевой панели устройства.

Включенный прибор можно выключить удаленно через интернет

Для запуска и настройки GSM-розетки в имеющийся в ней слот потребуется установить СИМ-карту с денежным балансом, причем делается это на выдернутом из сети изделии. Помимо этого в настройках устройства следует отключить функцию ввода PIN-кода при включении

Важно учесть, что эти образцы рассчитаны на работу только с GSM-картами – другие стандарты для этого не подходят

Далее розетка подключается к сетевому источнику питания, после чего начинают процесс инициализации ее работы. В процессе в собственную память прибора записывается авторизованный номер телефона, с которого команды принимаются и на который отправляются отчеты о проведенных операциях. Последние реализуются отправкой на карту цифрового кода, приводимого в паспорте устройства. Он формируется как сочетание пароля, взятого по умолчанию (ряда из нулей) и номера телефона пользователя (отправителя). Завершается процедура получением ответного сообщения, подтверждающего прием отправленной ранее посылки.

Второй вариант – вызов через номер карточки мобильного телефона. Ответом на вызов является сброс звонка, подтверждающий завершенность действия. Допустимое число авторизированных номеров определяется конкретной моделью розетки и указывается паспорте изделия. Неправильно проведенная процедура авторизация приведет к некорректной работе GSM -розетки.

Для повышения безопасности по завершении установки авторизованного номера используемый ранее пароль по умолчанию (ряд нулей) меняется на более сложный. Сделать это удается отправкой на СИМ-карту сообщения с цифровым кодом, указанным в прилагаемом паспорте. На завершающем этапе приступают к настройке устройства, для чего каждой его функции присваивается заданный код, также указываемый в документе. Для упрощения обмена сообщениями выбранные коды записываются в телефонную память в виде шаблонов, также их привязывают к клавишам быстрого вызова.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
