Правильное подключение магнитолы к блоку питания компьютера

Подключение через блок питания от компьютера

Подключение автомагнитолы от блока питания компьютера — популярный способ использования устройства не по прямому назначению. Метод не требует особых навыков и выполняется в домашних условиях.

Подготовка блока питания

Найти исправный и ненужный БП достаточно просто. При этом такие узлы активно продаются на радиорынках и в компьютерных мастерских, а их стоимость составляет несколько сотен рублей. Но перед тем как подключить магнитолу к компьютеру, нужно убедиться, что БП работает без сбоев и обладает требуемыми параметрами.

В первую очередь прибор запускается для оценки показателей выходного напряжения. Если деталь исправная, вентилятор нормально вращается, а напряжение соответствует оптимальному уровню, следует демонтировать корпус, чтобы очистить внутренние поверхности от пыли и загрязнений. Еще это позволит найти следы плохой пропайки платы. Перед этими работами нужно отсоединить блок от сети.

В процессе проверки БП необходимо внимательно оценить состояние электролитических конденсаторов и выпрямителей. При наличии вздутия или разрывов засечек нужно заменить детали.

При необходимости отремонтировать деталь важно предварительно разрядить конденсатор и выпрямители, подключив их к контактам с сопротивлением 100 или 200 кОм на пару секунд. На завершающем этапе подготовки блок можно покрасить любой краской из аэрозольного баллона, которые продаются в магазинах товаров для автомобилей

На завершающем этапе подготовки блок можно покрасить любой краской из аэрозольного баллона, которые продаются в магазинах товаров для автомобилей.

Тип АТ

Чтобы подключить автомагнитолу к компьютеру, используя блок типа АТ, необходимо учитывать ряд особенностей. В каждом источнике питания присутствуют разные жгуты с выходными разъемами, окрашенными в разные цвета. Черный провод часто обладает минусовой полярностью или общей, а желтый — плюсовой с напряжением 12 В.

Устройства серии АТ не обладают встроенным блоком «Standby» и не имеют выходного напряжения на 3,3 В. Поэтому во время включения на выходах напряжение возникает моментально.

Чтобы запитать автомагнитолу от сети 220В от компьютерного блока, необходимо «откусить» некоторые провода и подключить к 220 В всю акустическую схему.

Тип АТХ

Подключение магнитолы через блок питания компьютера формата АТХ требует некоторых несложных манипуляций. Подобные устройства оснащены дежурным элементом подачи тока, который выдает напряжение в +5 В. Источник функционирует бесперебойно от сети на 220В и предназначается для введения системы в «спящий» режим. Если вам нужно получить показатели +12В, -12В, +5В, -5В или +3,3В после включения блока, достаточно замкнуть контакты, установив перемычку на провода зеленого и черного цвета.

Процедура подключения

Поскольку автомобильные магнитолы способны переходить в спящий или активный режим после включения цепи зажигания, необходимо знать, как правильно подсоединить базовые провода черного и желтого цвета. Чтобы благополучно подключить автомагнитолу к 220 от компа, нужно придерживаться такого руководства:

  1. Изначально выполняется удаление разъема DIN, посредством которого узлы соединяются с транспортным средством.
  2. Дальше проводится зачистка проводов.
  3. Потом подключается магнитола через разъем для подключения жестких дисков. Он представляет собой 4 провода с красным, черным и желтым оттенком.
  4. Разъем отрезается, а провода припаиваются к контактам. Чтобы использовать систему, нужно воспользоваться переходником и припаять желтый провод к красному. Провод черного цвета припаивается к любому черному проводу от блока.
  5. Для запуска блока без «материнки», нужно задействовать свободный разъем, который отвечает за взаимодействие с платой. В него включено множество проводов. Для замыкания нужно соединить зеленый элемент с черным. В таком случае напряжение будет подаваться на все провода.
  6. Если в узле присутствует выключатель, можно не доставать перемычку, а просто запаять провода зеленого и черного цвета.
  7. В завершении выполняется сборка акустической системы на базе автомобильной магнитолы. В процессе сборки нужно применить небольшие динамики и закрепить их в деревянной коробке с отверстиями оптимального диаметра. Еще коробку можно создавать из твердого картона. После встраивания динамиков, остается соединить четыре свободные провода и поместить каждый динамик в отдельную коробку.

Разобраться, как подключить магнитолу к компьютерному блоку питания, несложно. Главное — придерживаться базовых правил и руководствоваться пошаговой инструкцией по изготовлению и сборке музыкального центра из штатной магнитолы.

Как подключить магнитолу 220 В через розетку, сеть и зарядное устройство

Подключить магнитолу к 220 Вольт можно без потери акустического звука. Таким образом, можно получить целый домашний кинотеатр у себя дома или на даче. Магнитолу можно выбрать любую, вне зависимости от производителя.

Самое главное у нее должно быть наличие двухканальной системы, мощность не менее 40 Вт на каждый канал, МР 3 проигрыватель, радио и прочий минимальный функционал стандартной автомобильной магнитолы. Для домашнего полноценного использования специалисты рекомендуют покупать автомобильную магнитолу с дистанционным пультом управления.

Подключение проводов

Специалистами в области исследования звука университета Джорджа Вашингтона было доказано, что 70% автомобильных магнитол обладают большим преимуществом по сравнению с музыкальными центрами и магнитофонами. Некоторые автомобильные магнитолы могут заменить целую профессиональную акустическую звуковую систему.

От трансформатора

На магнитопровод наматывается отрезок провода и измеряется напряжение, которое должно соответствовать числовому значению в 2.9 вольт. Необходимо узнать силу напряжения на 1 виток вторичной обмотки. Один виток по значению составляет числовое значение 0.41 вольт. Таким образом из расчетов мы получаем количество необходимых витков для выхода 12 вольт путем деления получаем 30 витков.

Трансформатор

Далее измеряется длина провода, которая была затраченного на семь витков. Получаем 540 см. Их необходимо намотать на магнитопровод и собрать схему. Заключительным шагом к полученной схему следует подключить диодный мост. Теперь все вместе соединяется и помещается в заранее приготовленный корпус, к которому подключается магнитола. Получился самодельный музыкальный центр, сделанный в кустарных домашних условиях.

Трансформатор для магнитолы

Для начала нужно взять автомобильную магнитолу с динамиками. Подключить магнитолу через 220 Вольт не сложно. Для этого потребуются некоторые комплектующие, а именно: трансформатор в 43/220 Вт, изоленту, мультиметр, вольтметр, провода, калькулятор, блокнот с ручкой.

Провода магнитолы

Зарядное устройство

На рынках, специализированных магазинах аудио звука можно встретить множество зарядных устройств, адаптеров с постоянным током 12 вольт. Если нужно подключить магнитолу через розетку, то следует выбирать зарядное устройство, сетевые адаптеры и бесперебойные блоки питания с данными выходными параметрами. Самый простой вариант подключить магнитолу с помощью зарядного устройства.

Схема подключения магнитолы через диоды

Адаптер нужно покупать на 12 Вольт с силой тока на выходе 6.5 Ампер. Магнитола способна потреблять до 10-15 Ампер в зависимости от марки производителя. У магнитолы нужно отрезать стандартный разъем, концы проводов зачистить и соединить их с кабелем адаптера. Место скрутки проводов тщательным образом изолировать.

Схемы подключения магнитолы

Проверка гбц на плоскость в домашних условиях. диагностика гбц

Не все модели отечественных машин имеют положение ключа в замке зажигания, при котором можно было бы отключить питание электрооборудования авто и вытащить ключ. Например, положение «0» у ВАЗ 2107. В этом положении, при отключении большинства потребителей, ключ не вытаскивается.

Замок с положением «АСС» есть только на поздних моделях. Поэтому чтобы обезопасить себя от разряда АКБ при длительном простое лучше использовать одну из предложенных схем.

Подключение к замку зажигания импортных авто

Этот способ «правильный» для импортных авто и «неправильный» для отечественных. Дело в том, что в импортных автомобилях в замке зажигания есть специальное положение ключа, подписанное ACC. Когда ключ в этом положении, подаётся питание на автомагнитолу, а стартер не задействован.

Итак, если подключать автомагнитолу к системе импортного автомобиля без переходника, надо:

  • Плюс с аккумулятора автомобиля (обычно жёлтого цвета) пода́ть на соответствующее гнездо в автомагнитоле.
  • Вторая точка подключения — вывод замка зажигания с надписью ACC и такой же разъём на магнитоле.

Схема подключения автомагнитолы к замку зажигания импортного автомобиляСхема более чем простая и понятная. Магнитофон будет работать либо пока работает мотор, либо если ключ находится в положении ACC. Если ключ в нейтральном положении — ничего не работает, потерь заряда нет.

В любой схеме в цепи подачи напряжения от аккумулятора (жёлтый провод) стоит поставить предохранитель. Даже если он стоит на входе магнитолы. Гораздо проще заменить предохранитель на проводе, чем искать, что сгорело в радио.

Что будет, если по такой схеме подключить к отечественному автомобилю? То есть, один провод протянуть от аккумулятора, а второй взять с замка зажигания. Радио будет работать только, если включено зажигание. Мотор выключили —

К аккумулятору через кнопку

Сидеть в машине в тишине, или слушать радио при включённом зажигании — не лучший выбор. Потому при подключении магнитолы стараются обеспечить её работу и при выключенном моторе. Один из способов — через кнопку, которая включается при выключенном моторе. Во включённом состоянии она подает 12 В от аккумулятора на второй вход магнитолы, тем самым обеспечивая её работу. Когда мотор работает, кнопка должна быть выключена. Тогда прибор работает по классической схеме.

Как подключить автомагнитолу чтобы работала без зажигания

В чём недостаток этого способа в том, что вы забудете отключить кнопку. А это ускорение «просадки» аккумулятора. Как вариант, в цепь установить подсветку кнопки. Она будет гореть при включённой кнопке, напоминая, что питание надо включить.

Самоподхват, правильная схема работы без зажигания

Это — один из лучших способов включения автомагнитолы в отечественные авто. Для старта надо зажигание включить. Прибор начнёт работу и будет работать до тех пор, пока вы его не отключите кнопкой. Питание от аккумулятора будет, но не будет 12 В от замка зажигания и устройство уйдёт в спящий режим с минимальным потреблением. Для повторного включения надо просто включить зажигание, а когда магнитола заработает, его можно выключить снова.

Подключение автомагнитолы с работой и без зажигания

Как видите, для такого подключения вам потребуется два диода с рабочим напряжением более 12 В и 300 мА. Их включите навстречу друг другу — как на схеме. Эту связку одним концом подключаете к выходу замка зажигания. Среднюю точку (место соединения двух диодов) подключите к красному проводу. Свободный конец связки диодов подключаете к антенному выходу (обычно голубой с белым).

Как работает такая схема? При включении замка зажигания питание протекает через диод и через среднюю точку подаётся на вход +12. Зажигание выключили, и питание подаётся через второй диод от антенного вывода.

Подключение автомагнитолы через сигнализацию

Есть два типа сигнализации для автомобилей. Первый — когда -12 В появляется при снятии с сигнализации второй — при постановке. Второй вариант использовать «без наворотов» не получится, так как включаться радио будет когда вы поставите машину на охрану. А вот с первым — когда минус появляется при отключении сигналки — можно подключить автомагнитолу по простой схеме.

Схема подключения питания автомагнитолы через сигнализацию

Если в сигнализации минус 12 В появляется после снятия с охраны, вывод, на котором он появляется подключаем к катушке реле. Второй контакт питается от АКБ. При отключении сигнализации реле срабатывает и подаёт плюс на магнитофон.

Если в сигнализации появляется минус при постановке на сигнализацию, то лучше использовать схему с кнопкой или реализовать другой вариант.

Можно ли изготовить БП на 12в самому?

Можно ли соорудить блок питания 12в — 220в своими руками? Сделать такой девайс можно, но этот процесс требует определенных навыков и опыта, поэтому будьте внимательны при выполнении этой задачи. Для изготовления вам потребует трансформаторный узел на 12 вольт, а также четыре диода с конденсаторным устройством на 470 мкф 25 вольт. Диодные элементы можно использовать любые, поскольку величина напряжения будет невысокой. Что касается конденсаторного устройства, то потребуется минимум на 25 вольт, поскольку в конечном итоге на выходе он будет выдавать положенные 12 вольт.

Как сделать БП своими руками:

  1. На диодных элементах есть полярность, собственно, как и на конденсаторном устройстве. Если на контакте вы увидели отметку в виде полоски, то это положительный вывод, если же полоска отсутствует, то вывод отрицательный. Возьмите два диодных элемента и подключите и между собой по схеме плюс-минус, со второй парой поступите так же. Сами элементы можно либо спаять, либо просто скрутить. Мы продемонстрируем наиболее простой способ изготовления — если есть необходимость, можно соорудить девайс на плате либо в корпусе.
  2. После этого вам потребуется две спайки или скрутки из диодов соединить друг с другом. При подключении положительный вывод на одной из спаек необходимо соединить с положительным выводом на другой спайке. Аналогичным образом поступите с отрицательными контактами — минус одной спайки подсоединяется с минусом другой. Так вы сделали диодный мост.
  3. Затем вам надо будет подключить вывода с трансформаторного устройства к сооруженному диодному мосту. Один контакт от устройства следует подсоединить к контакту плюс-минус на мосту, второй контакт аналогично подключается к такому же выводу. На данном этапе контакты плюс-плюс, а также минус-минус еще свободны.
  4. Когда эти действия будут выполнены, вам потребуется конденсатор, на котором также есть полярность. Как правило, на таких устройствах отмечается только отрицательный контакт, соответственно, тот вывод, что не отмечен, будет положительным. Конденсаторный элемент следует подключить к диодам. К положительному контакту конденсатора подключается вывод плюс-плюс диодов, а к отрицательному нужно подключить минус-минус диодов.
  5. Далее, вам потребуется два проводника, желательно, чтобы они имели разные цвета — один из них подключается к положительному выводу, а другой — к отрицательному. К примеру, на фото мы использовались красный проводник для соединения с положительным выводом (плюс-плюс) на диодном мосту, а синий — с отрицательным, то есть минус-минус. На положительном выходе имеется плюс от конденсаторного устройства, а на отрицательном — его минус.
  6. На этом процедуру сборки можно считать завершенной. Теперь вам остается только измерить величину напряжения. Если рабочий параметр составит 16.3 вольт, то переживать не стоит, поскольку это нормальная величина для напряжения БП, работающего вхолостую. Когда на блок будет оказана нагрузка, он в итоге будет выдавать 12 вольт.

Фотогалерея «Самостоятельное изготовление БП»


1. Спайка из четырех диодов — мост


2. Подключение диодного моста к трансформаторной обмотке


3. Подключение конденсатора к образовавшейся цепи


4. На завершающем этапе подключаются провода

Как «запитать» автомагнитолу от компьютерного блока питания?

Главная тема уже озвучена в заголовке, поэтому перейдём сразу к делу. Итак, что нам понадобится? Во-первых, рабочая автомагнитола или автомобильный CD/MP3-ресивер. У меня на руках оказался автомобильный CD/MP3-ресивер Panasonic CQ-DFX883N. Во-вторых, компьютерный блок питания формата AT или ATX. Сейчас полно компьютерного железа от старых ПК, в том числе и блоков питания.

Где его можно найти бесплатно или за минимальные деньги?

Вытащить из своего старого ПК, который пылится в чулане;

Купить за копейки на «барахолке» – такие 100% есть на любом радиорынке;

Починить и довести до ума неисправный компьютерный БП.

Для своей затеи я купил «бэушный» блок питания как раз на «барахолке».

Прежде чем подключать компьютерный БП к автомагнитоле – нужно его проверить и, если надо, довести до рабочего состояния. Об этом чуть позже, а пока о том, как подключить автомагнитолу к компьютерному БП.

Подключение автомагнитолы к компьютерному БП.

У компьютерного блока питания (БП) есть здоровый жгут с выходными разъёмами. Провода чёрного цвета – это минус или общий провод. По жёлтым подаётся напряжение +12V. Остальные провода нам будут не нужны – их использовать не будем. Так вот нам нужно от блока питания взять всего-навсего 12V. Для этого берём любой из разъёмов MOLEX или Floppy-разъём. Далее откусываем от него жёлтый провод (+12V) и чёрный провод – минусовой. Затем подключаем эти провода к питающим проводам автомагнитолы.

Стоит отметить, что выходной канал на +12V достаточно мощный и может «отдать» в нагрузку ток в 8-10 ампер (при мощности БП 200 – 300 Вт.), что, собственно, нам и нужно. Обычно, максимальный ток, потребляемый автомобильным CD/MP3-ресивером составляет 10-15 ампер. Но это максимум!

Кроме этого нужно провести лёгкую доработку, если у вас блок питания формата ATX. Об этом расскажу чуть позднее.

У автомагнитолы имеется 3 провода, к которым подключается питание (напряжение +12V) от штатной электросети автомобиля. Чёрный провод – это минус (по другому – общий провод, «земля», Ground). Жёлтый провод – это +12V (маркируется как Battery ). Это основные провода для подключения питания к автомагнитоле.

Но даже если подключить эти провода к аккумулятору или БП, автомагнитолу мы не включим – она будет в дежурном («спящем») режиме.

Поэтому ищем красный провод (маркируется ACC ) у автомагнитолы и скручиваем его вместе с жёлтым проводом +12V. Штатно красный провод подключается к замку зажигания авто.

Как только водитель замыкает ключом зажигания электрическую цепь, автомагнитола автоматически переходит из спящего режима в рабочий – включается подсветка дисплея автомагнитолы. При этом красный провод через замок зажигания закорачивается на плюс +12V. Мы же это делаем, принудительно соединяя жёлтый (+12V) и красный провод.

При этом автомагнитола будет включатся сразу же при подаче напряжения.

Отличие компьютерных блоков питания формата AT от ATX.

Компьютерные блоки формата AT не имеют дежурного блока питания +5 (Standby) и выходных напряжений 3,3V. Поэтому при включении такого блока на его выходах +12V, +5V, -12V, -5V напряжение появляется сразу.

Что куда подключать в автомагнитоле

Выходные колодки на магнитолах могут быть разными по размеру и компоновке проводов. Хорошая новость в том, что производители стараются придерживаться определённых правил в выборе цветов для каждой из систем. И этим можно воспользоваться.

Разъемы на магнитолах

Чаще всего цвета проводов на каждую из систем отводятся такие:

  • Жёлтый и красный — питание 12 вольт. Жёлтый — от аккумулятора, красный — от зажигания, это управление.
  • Белый, фиолетовый, зелёный и серый (и их варианты с чёрными или белыми полосками) — на аудиосистему.
  • Чёрный — масса.
  • Синий — антенный выход.

Цвета проводов подключения аудиосистемы могут несколько различаться. А вот на питание и массу будут именно такие цвета.

Схема штатного подключения по которой просто понять что куда надо подавать

С питанием будем разбираться дальше, а в этом разъёме поговорим о подключении аудиосистемы и антенны. С антенной всё просто — синий провод. Временно сюда можно «повесить» даже просто кусок проволоки, а можно — покупную или самодельную антенну.

Аудиосистема редко бывает сложной. Чаще всего ставят одну-две колонки. Их подключаем к любой паре проводов из перечня. Пара — это сиреневый и сиренево-черный или сиреневый с белым, например.

Основной цвет говорит о том, что этот вывод является положительным, «+». Белая или чёрная полоса говорит о том, что вывод отрицательный «-«. Это необходимо учитывать при подключении динамиков. На них обязательно будет указано плюс и минус подключения.

Один из проводов пары сажаем на один вход динамика, второй — на другой. После подачи питания в колонках появится звук.

Как лучше соединять провода

В зависимости от того, в каком состоянии вам досталась автомагнитола, она может иметь выходную колодку, а может — пучок проводов. Оба варианта пригодны к работе. Второй вариант предпочтительнее, так как проще сделать качественное соединение. Если в машине сей девайс использовать больше не планируете, колодку ISO проще обрезать. Ну, или те провода, которые понадобятся отрезать от колодки.

Соединение проводов при подключении автомагнитолы

Если решили колодку сохранить, при соединении проводники зачищаем и вставляем в гнёзда напротив проводов нужного цвета. Если выбрали вариант «провода без колодки», концы нужных проводников надо зачистить от изоляции (на 0,8-1,0 см). Затем, в процессе работы, соединяемые провода плотно скручивают. Если имеете паяльник, лучше после испытаний — когда будете уверены, что всё работает, все скрутки пропаять.

Когда убедились, что магнитола работает соединения изолируют. Можно использовать изоленту, но надёжнее использовать термоусадочные трубки.

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос.
После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.
Внимательно осматриваем конденсаторы расположенные на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить

Данный процесс требует осторожности, так как высоковольтные конденсаторы содержат остаточный заряд тока, от которого можно получить легкий, но весьма ощутимый электрический удар.
Собрать блок питания и приступить к подключению

Подключение автомагнитолы в домашних условиях

У многих из нас дома или в гараже можно найти старые автомагнитолы, которые пылятся без дела. Им всем можно дать «вторую жизнь» в качестве обычного приёмника или музыкального центра. Качество и мощность звучания у таких устройств выше, чем у переносных или стационарных.

Как подключить автомагнитолу дома

Основное в подключении — это изготовление блока питания или использование готового (или аккумулятор вместо него). Варианты подключения приведены ниже:

  1. Через блок питания. Можно использовать готовый от стационарного компьютера мощностью не менее 400 ватт. Для его использования необходимо подать сигнал на включение (единственный зелёный провод самого большого разъёма соединяем с любым чёрным), проверяем выходное напряжение на жёлтом проводе. Оно должно быть 12 вольт.

Виды основных разъёмов в компьютерном блоке питания

В качестве блока питания можно использовать зарядное устройство для автомобильных аккумуляторов (только трансформаторное, новые импульсные не подойдут). Включаем его на минимальный ток и проверяем мультиметром выходное напряжение (12 вольт). Минус этого варианта — нет фильтра внутри зарядного устройства, защищающего от помех. Возможны посторонние шумы в динамиках.

Внешний вид зарядного устройство ВСА-5К

Есть способ с использованием самодельного понижающего трансформатора, но для этого нужно обладать минимальными знаниями по радиотехнике.

Внешний вид трансформатора с тремя обмотками

Нам нужен трансформатор с двумя и более обмотками. Обычно на трансформаторе обозначено входное и выходное напряжение, на которое он рассчитан. Если обозначений нет, измеряем сопротивление всех обмоток мультиметром. Входная будет иметь сопротивление 100–300 Ом, выходная 1–30 Ом. По приведённой схеме собираем простейший выпрямитель и проверяем выходное напряжение (12–14 вольт).

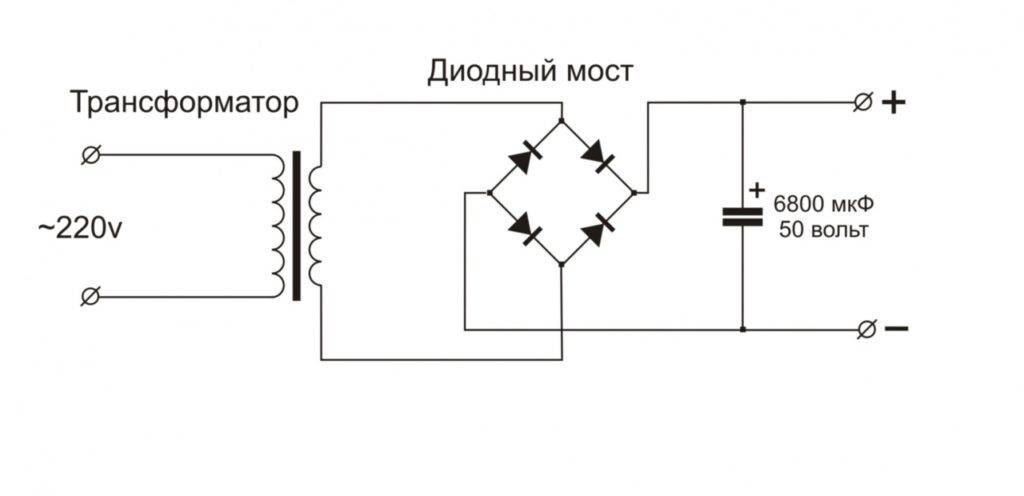

схема трансформаторного выпрямителя с фильтром

В качестве диодного моста можно использовать готовый элемент.

Готовый диодный мост

Или можно собрать его по схеме самому по приведённой ниже схеме. Если напряжение трансформатора нам не подходит, то можно его изменить увеличением или уменьшением количества витков вторичной (выходной) обмотки.

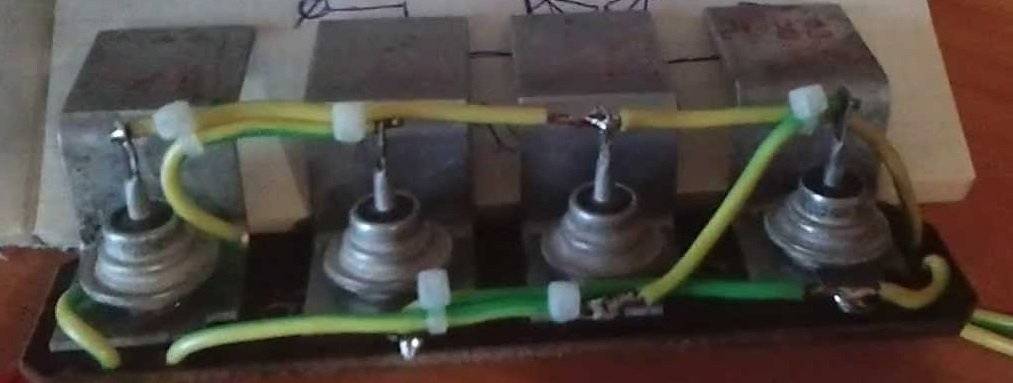

Самодельный диодный мост

С источником питания определились. Теперь осуществим само подключение, оно выполняется по схеме:

Как подключить в автомобиле

Провода питания антенны и управления подсветкой не подключаем. От аккумулятора и замка зажигания соединяем вместе и подключаем на плюс, массу на минус.

Колонки подойдут от любого музыкального центра с внутренним сопротивлением 4–16 Ом, или автомобильные динамики с самодельными корпусами.

Различные способы подключения

Как запитать от самодельного трансформатора

Начнём с самого трудоёмкого способа включить магнитолу: с помощью понижающего трансформатора, сделанного своими руками. С учётом широкого ассортимента в магазинах электротоваров к этому методу прибегает всё меньшее число автомобилистов, ведь сидеть и самостоятельно собирать 12-вольтовый агрегат — удовольствие небольшое. Проще сходить и купить готовый. Однако, если в средствах человек ограничен, приходится действовать по старинке.

Расходные материалы и инструменты

  1. Старый понижающий трансформатор (в этом примере фигурирует 36-вольтовый).
  2. Изолента.
  3. Мультиметр.
  4. Калькулятор.
  5. Изолированный провод сечением 0,5–0,8 мм и длиной около 0,9 м.

Последовательность действий

  1. Прежде всего узнайте, какое напряжение будет приходиться на 1 виток вторичной обмотки трансформатора. Для этого намотайте 7 витков нового изолированного провода поверх старого, после чего подключите устройство к сети.
  2. С помощью мультиметра измерьте напряжение на концах провода вторичной обмотки. Допустим, оно составило 2,9 вольта. Витков было сделано 7, следовательно, на каждый приходятся примерно 0,41 вольта.

  3. Зная это число, мы можем рассчитать, какое количество витков должна иметь обмотка для того, чтобы на выходе было 12 вольт. 12 делится на 0,41 — получается 30. Столько раз следует обмотать изолированный провод поверх старого.
  4. Теперь снимите провод, которым были сделаны 7 пробных витков, и измерьте его длину — 126 см в нашем случае. Это число делится на 7 — получается 18. Такова длина одного витка в сантиметрах. Далее 18 умножается на 30 — получается 540 (см). Для создания трансформатора понадобится провод именно этой протяжённости.
  5. Поскольку магнитола потребляет постоянный ток, а в сети он переменный, его необходимо выпрямить (а заодно и снизить пульсацию). Для этого к трансформатору с новой 30-витковой обмоткой подключается диодный мост, собранный из 4 стандартных диодов Д226, плюс дроссель, индуктивность которого должна быть как можно выше (найти такой можно в старом ламповом телевизоре или радиоприёмнике). Дроссель подключается параллельно с парой конденсаторов ёмкостью не менее 1000Мкф. Схема готового 12-вольтового трансформатора выглядит так:

Подключение с помощью зарядного устройства

Как уже упоминалось выше, автомагнитола потребляет постоянный ток напряжением 12 вольт

При выборе адаптера в магазине автовладельцу также следует обращать внимание на силу тока на выходе трансформатора — она не должна быть меньше 5 ампер. Оптимальный вариант — адаптер на 6,5 ампер:

Далее стандартный разъём, с помощью которого магнитола подключается к машине, отрезается, концы проводов зачищаются, соединяются с кабелем адаптера и изолируются.

Здесь вместо АКБ (аккумуляторная батарея) подключается готовый адаптер

Подключение с помощью компьютерного блока питания

Блок питания можно либо купить с рук, либо снять со старого компьютера. Перед подключением он разбирается и осматривается на предмет наличия вздувшихся конденсаторов. Если таковые нашлись, их необходимо заменить.

После предварительного осмотра блок собирается

Нужно обратить внимание на жгуты питания с разъёмами. Чёрный провод в них является общим, т. е

«минусовым». Жёлтый — это те самые 12 вольт, необходимые магнитоле

е. «минусовым». Жёлтый — это те самые 12 вольт, необходимые магнитоле.

Если аккумулятор выполнен в форм-факторе АТ, то в нём отсутствует дежурный элемент питания на 5 вольт (он же Standby). После включения блока напряжение появляется на выходах -5, +5, -12 и +12. Так что нужные провода просто откусываются от разъёма и подключаются к магнитоле по схеме, представленной выше.

Блок питания формата АТХ придётся дорабатывать, поскольку у него есть дежурный источник тока Standby, который в компьютерах работает постоянно (даже когда система находится в спящем режиме). Для получения на выходе необходимого напряжения в разъём блока придётся поставить перемычку, замкнув зелёный и чёрный провода. Только после этого можно подключать магнитолу.

Перемычкой замыкаются чёрный и зелёный разъёмы

Так сложно ли подключить магнитолу к сети? Как видим, не очень

Главное, ничего не напутать в представленных выше схемах и соблюдать особую осторожность, снимая конденсаторы. В некоторых из них, вероятно, сохранился остаточный заряд. Если неаккуратно дотронуться до контактов, можно получить крайне болезненный удар током

Если неаккуратно дотронуться до контактов, можно получить крайне болезненный удар током.

Разъемы для подключения автомагнитолы к бортовой сети автомобиля

Многие производители при аудиоподготовке автомобилей устанавливают разъем для подключения автомагнитолы внутреннего стандарта, так как международного нет. В Европе и России отдают предпочтение немецкому стандарту ISO 10487, который регламентирует конструкцию и геометрические размеры разъема, но не регламентирует цветовую маркировку проводов. Но многие производители придерживаются одинаковой цветовой маркировки, что практически стало стандартом.

На фотографии представлен разъем стандарта ISO 10487. Он состоит из двух отдельных колодок – «А» и «В», которые легко отличить по месту расположения фиксатора. В колодке «В» он расположен по центру, а в «А» – от центра смещен в сторону.

Если разъем в имеющейся магнитоле отличается от разъема, установленного в автомобиле, то можно приобрести переходник (адаптер) или, как я и сделал, отрезать провода от штатного разъема и припаять к новому.

Для примера на фотографии представлен адаптер для подключения автомагнитолы с разъемом ISO в автомобилях Hyundai и Kia некоторых годов выпуска. При выборе адаптера следует учесть, что колодка, которая вставляется в разъем автомобиля, всегда со штырями (типа папа на фото справа), а которая подключается к магнитоле – гнезда (тип мама, на фото слева).

Вид и цветовую маркировку штатного разъема можно узнать из электрической схемы автомобиля, а цветовая маркировка подключения магнитолы обычно присутствует на ее корпусе или имеется в документации.
