Что делать в нестандартной ситуации
При использовании универсального зарядного приспособления могут возникать нетипичные ситуации, например, слишком быстро зарядилась АКБ или отсутствует подсветка индикаторов.
Как зарядить батарею сотовых терминалов, если никакой индикатор рабочего устройства не загорелся? В такой ситуации рекомендуется нажать кнопку СО.
Если никаких изменений после этого не произошло, скорее всего:
- имеет место ошибка с контактами, нужно поменять полярность;
- АКБ в нерабочем состоянии;
- «жабка» поломалась.
Устройство поможет в ситуации, когда аккумулятор телефона полностью сел и давно не эксплуатировался. В этом случае его надо поместить в лягушку минут на 10, после чего заряжать родным устройством терминала.
Если при эксплуатации приспособление через 10-15 минут после подключения сигнализирует о полной зарядке, то оно вышло из строя. А активный при подключении к сети индикатор FUL говорит о непригодности батареи.
Если одновременно загорелся индикатор FUL и PW, то отсутствует контакт зарядного приспособления с АКБ.
К бруску с помощью суперклея или клеевого пистолета прикрепляют бельевую прищепку. Рядом размещают две булавки на расстоянии 0,5 см между собой. Ушки у булавок нужно убрать, а острие вогнать в деревяшку на пол сантиметра. Тот конец булавки, где располагалось ушко, немного прогибают вперед. Отрезанный от зарядки штекер прикрепляют к булавкам, предварительно определив плюс и минус. На дощечке желательно отметить полярность, чтобы потом не возникало сложностей с этим. Крепление булавок и провода также стоит укрепить клеем, чтобы они не расшатывались в процессе эксплуатации. При использовании такой лягушки батарею подключают к булавкам (самодельным контактам) и фиксируют ее прищепкой.
В сети очень много описаний этого процесса и видеоуроков, изготовление ее не составит особого труда. Она действительно выручит в тех ситуациях, когда использовать «родную» зарядку для мелкой техники по каким-либо причинам невозможно.
Проверяем работоспособность
На боковой поверхности классического типа «лягушек» расположена кнопка, промаркированная надписью ТЕ, т.е. «тестирование». С ее помощью проверяют соответствие полярностей подключаемой батареи. Однократное нажатие этой кнопки включает горящий зеленым светом диод СОN, подтверждающий, что все сделано правильно.
Что за технология Google Cast и как настроить и использовать модуль Google Chromecast
Если лампочка СОN не загорается − нажмите кнопку справа, которая меняет полярность.
Если никаких кнопок на боковых панелях прибора не обнаружено, скорее всего модель тестирует полярность автоматически.
Также индикаторы могут не светиться, если батарея сдвинулась вбок и ее контакты больше не взаимодействуют с клеммами ЗУ.
Как пользоваться лягушкой для зарядки аккумулятора
Вот так выглядит это китайское чудо. Кратко о том, что может это универсальное зарядное устройство.
Заряжает аккумуляторы до 2000мАч, хотя думаю можно и больше, просто будет дольше заряжать.
Хорошее преимущество, то, что весь процесс заряда контролируется, и при полном заряде, устройство перестанет заряжать.
Контактные клемы на жабке сделаны таким образом, что бы можно было подкинуть аккумулятор, почти с любым видом контактной группы.

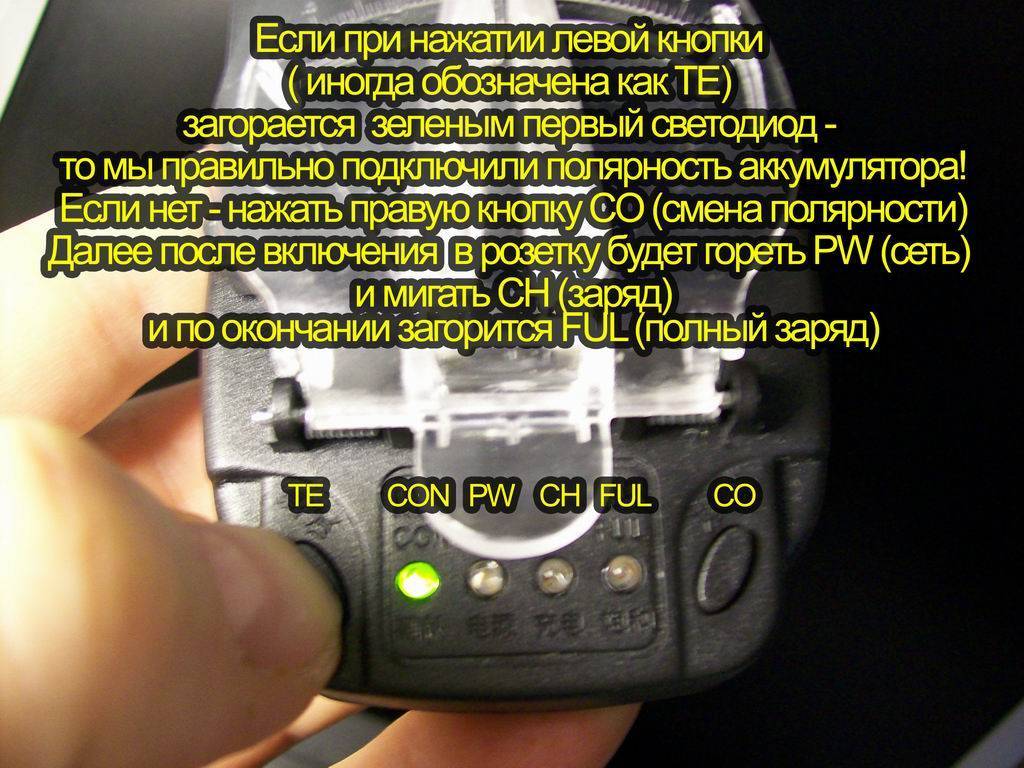

Ознакомимся со светодиодами и кнопками находящимися на зарядном устройстве.
ТЕ — проверка правильности подключения
СОN — загорается, если правильно подключен аккумулятор, при нажатии кнопки ТЕ
PW — сеть, может светиться при заряженном аккумуляторе
СН — мигает, когда заряжается аккумулятор
FUL — аккумулятор полностью зарядился
СО — смена полярности, если перепутан + и —
Теперь расскажу как правильно все сделать, что бы зарядное устройство (жабка) начало заряжать ваш аккумулятор.
Подкидываем аккумулятор плюсом и минусом к двум контактам жабки (все равно как). На аккумуляторе может быть больше двух контактов, но только два нужны (+ и -). Затем нажимаем левую кнопку
ТЕ, если + и — совпали, то загорится CON (первый светодиод).
Так же если аккумулятор заряжен, возможно, загорится FUL и постоянно будет гореть PW.
Если аккумулятор разряжен, то при нажатии ТЕ будет гореть только CON. В таком случае вставляем в розетку и начнет мигать СН. Дожидаемся когда загорится FUL (не меньше чем через 1 час), затем все — аккумулятор заряжен.
В случае, когда вы подключили к зарядному устройству аккумулятор, нажали ТЕ и ничего не загорелось, нужно нажать правую кнопку СО, тогда должно заработать. Если все равно ничего не загорается, значит аккумулятор подключен к жабке не плюсом и минусом или зарядное неисправно или аккумулятор неисправен. Еще может быть вариант, что аккумулятор максимально разряжен (в ноль), тогда вставить в розетку, должен замигать
СН, если нет, нажать СО. Если все равно ничего не произошло, то читать выше.
Не нужно исключать варианты разных глюков, все таки китайское произведение
Что делать в нестандартной ситуации
При использовании универсального зарядного приспособления могут возникать нетипичные ситуации, например, слишком быстро зарядилась АКБ или отсутствует подсветка индикаторов.
Как зарядить батарею сотовых терминалов, если никакой индикатор рабочего устройства не загорелся? В такой ситуации рекомендуется нажать кнопку СО.
Если никаких изменений после этого не произошло, скорее всего:
- имеет место ошибка с контактами, нужно поменять полярность ;
- АКБ в нерабочем состоянии ;
- «жабка» поломалась .
Устройство поможет в ситуации, когда аккумулятор телефона полностью сел и давно не эксплуатировался. В этом случае его надо поместить в лягушку минут на 10, после чего заряжать родным устройством терминала.
Если при эксплуатации приспособление через 10-15 минут после подключения сигнализирует о полной зарядке, то оно вышло из строя. А активный при подключении к сети индикатор FUL говорит о непригодности батареи.
Если одновременно загорелся индикатор FUL и PW, то отсутствует контакт зарядного приспособления с АКБ.
К бруску с помощью суперклея или клеевого пистолета прикрепляют бельевую прищепку. Рядом размещают две булавки на расстоянии 0,5 см между собой. Ушки у булавок нужно убрать, а острие вогнать в деревяшку на пол сантиметра. Тот конец булавки, где располагалось ушко, немного прогибают вперед. Отрезанный от зарядки штекер прикрепляют к булавкам, предварительно определив плюс и минус. На дощечке желательно отметить полярность, чтобы потом не возникало сложностей с этим. Крепление булавок и провода также стоит укрепить клеем, чтобы они не расшатывались в процессе эксплуатации. При использовании такой лягушки батарею подключают к булавкам (самодельным контактам) и фиксируют ее прищепкой.
В сети очень много описаний этого процесса и видеоуроков, изготовление ее не составит особого труда. Она действительно выручит в тех ситуациях, когда использовать «родную» зарядку для мелкой техники по каким-либо причинам невозможно.
| При потере родного зарядного от мобильника или смартфона, на помощь приходят недорогие универсальные зарядки для 3,7 вольтовых литиевых аккумуляторов, так называемые лягушки (или жабки). У них есть регулируемые контакты, к которым напрямую подключается аккумулятор, предварительно вытащенный из телефона. Конечно это создаёт некоторые неудобства (нужно постоянно снимать крышку, сбивается время), но иногда это единственный выход, когда зарядка от редкого китайского телефона утеряна. |
Общая информация об устройстве
Лягушка – простое приспособление, предназначенное для зарядки аккумуляторов мобильников различных моделей и производителей. Подробнее о том, как зарядить аккумулятор телефона без телефона →
Кроме того, «жабой» можно зарядить литиевую батарею от фотоаппаратов и иной малогабаритной техники.
Внешне она выглядит просто и представляет собой пластиковую коробку с вилкой с одной стороны и специальным зажимом для контакта с АКБ с другой стороны. Конструкция «жабки» позволяет применить ее для аккумуляторов с разъемами разных размеров благодаря подвижным контактным клеммам.
Универсальное приспособление не требует каких-либо специальных технических познаний или навыков. Чтобы пользоваться лягушкой, нет необходимости задумываться о том, как правильно вставить в него АКБ. Она сама определит ее полярность.
Неисправности и методы устранения
Приведем несколько типовых неисправностей характерных для универсальных зарядок, и предложим варианты решения проблемы:
- Индикатор CON не горит, хотя все сделано правильно. Скорее всего, аккумулятор разряжен «в ноль». В этом случае его можно попробовать раскачать с помощью лабораторного блока питания.
- Не светится лампочка PW – возможно перегорел предохранитель, который следует заменить.
- Отсутствует выходное напряжение – высока вероятность того, что «пробиты» конденсаторы в микросхеме устройства.
- Аппарат включается нормально, но через несколько секунд «тухнет» — срабатывает устройство, защищающее «лягушку» от перегрузки. Нужно протестировать цепь нагрузки.
Как можно сделать снимок или снять видео на вебкамеру
При условии аккуратного пользования этот полезный прибор прослужит долгое время. Положите его в рюкзак или дамскую сумочку и будьте уверены: в нужный момент он непременно будет полезен.
Сделай сам!
Сделать зарядку «лягушку» своими руками с нуля достаточно сложно и проблематично, а многим и вовсе не под силу. А вот переделать из неуниверсального зарядного устройства старого образца – вполне реально.
Для начала определимся, какие приспособления, материалы и инструменты должны быть под рукой.
Исходные материалы:
- старое зарядное устройство, предназначенное для заряда всего одной модели съемного аккумулятора;
- кусок пластмассы;
- пружина из обычной прищепки;
- две канцелярские скрепки;
- проволока.
Инструментарий:
- плоскогубцы;
- ножовка;
- канцелярский нож;
- дрель;
- сверло;
- клей «Момент».
Технология работ:
- Зафиксировать пружину, просунув нижнюю ее часть в отверстие (располагается на старой зарядке), а основную – прикрепить проволокой, используя плоскогубцы.
- Взять кусок пластмассы и вырезать прижимную пластину в соответствии с размерами зарядки, которая лежит в основе переделки.
- На пластине сделать два выреза – под пружину и под окно для контактов, которые будут выполнены из скрепок.
- Вырезать еще один кусок пластмассы и приклеить его к нижней части зарядки. Делается это, чтобы надежно прижать батарею.
- Просверлить два отверстия такого же диаметра, как и провода, которые будут выводиться (“+” и “-“).
- Пропаять проводки и вывести их наружу.
- Взять корпусную часть зарядного устройства, взятого за основу, и вырезать в ней маленькое окно, чтобы контакты из скрепок при опускании не загибались.
- Прикрутить корпусную пластину на свое исходное место так, чтобы она была прижата пружиной.
- Вывести два проводка. Два контакта приклеиваем с помощью пистолета и припаиваем проводки.
Вуаля! Чудо-прибор сделан!
Подойдет такая “лягушка” для зарядки телефона абсолютно любой марки, модели и модификации.
Виды «Лягушек»
Вариантов универсальных зарядок известно три:
- автомобильная – питающаяся от прикуривателя;
- от USB-порта;
- от сети 220вольт (стандартная).
Еще их разделяют на автоматические и полуавтоматические. Главным отличием является число светодиодов: у «автомата» их 3, у полуавтомата – 4.
Полуавтомат
Это универсальное устройство называют еще «жабкой» и «прищепкой». Назначение его – зарядка литиевых батарей, установленных в мобильниках, навигаторах GPS, фотокамерах, фотоаппаратах, КПК, емкость которых до 2000мАч, ток 200 mA, а напряжение на выходе – 3,5-4,8 В. Прочие батареи нельзя заряжать на ней. Стандартна зарядка длится до 1,5 часов.
Чтобы начать пользоваться «прищепкой», аккумуляторную батарею устанавливают в зарядное устройство так, чтобы ее минусовая и плюсовая клеммы совпали с контактами зарядного.
Несмотря на то, сколько аккумулятор имеет клемм – 3 или 4, задействуются две (обычно крайние). Подключив батарею, проверяют полярность, для чего следует нажать на кнопку TE (test), расположенную слева. О том, что подключение правильное говорит загоревшийся зеленым индикатор. Если диод не загорелся, нужна «переплюсовка», для чего существует кнопка (СО). После ее нажатия, вновь пользуются кнопкой ТЕ.
В некоторых моделях даже этого не нужно делать, чтобы загорелась кнопка, свидетельствующая о правильной полярности – CON, потому что полярность определяется автоматически. В таких «лягушках» отсутствует кнопка «переплюсовка».
Когда можно пользоваться быстрой зарядкой
Перед покупкой Quick Charger (быстрой зарядки) требуется убедиться, что она поддерживается используемым смартфоном. Информация об этом указана в технических характеристиках к телефону.
Ускорение восполнения энергии работает до 60-70%, а дальше зарядка проходит в обычном темпе. Quick Charger обладает большей мощностью по сравнению с традиционными изделиями:
- классическое ЗУ имеет напряжение 5 В и силу тока до 2.5 ампер;
- напряжение в аналоге с быстрым зарядом может достигать до 20 В и обладать силой тока до 5 ампер.
Энергия АКБ расходуется с той же скоростью, что и при заряде телефона обычным ЗУ. Применение Quick Charger оправдано, когда нужно быстро восполнить объем батареи на 60-70% или менее.
Чтобы продлить автономность телефона, необходимо знать рекомендации по зарядке его аккумулятора. Если источник питания восполняется неправильно, это приводит к его быстрому износу и снижению продолжительности работы смартфона.
Принципиальная схема ЗУ лягушка
Когда горят одновременно кнопки сети и полной зарядки, значит, не законтачен аккумулятор. Оно позволяет заряжать любые (да, да — любые!) аккумуляторы от мобильных телефонов, цифровых фотоаппаратов, КПК, цифровых видеокамер и прочих устройств.
Ведь у каждого электронного устройства может быть свой разъём для зарядки. Это верное замечание, но зарядное устройство подключается непосредственно к аккумулятору благодаря универсальному разъёму, если его, конечно, можно так назвать.
Подключить аккумулятор неправильно также не получится — устройство определяет это автоматически, при правильной установке загорается светодиод. Также устройство само определяет степень зарядки аккумулятора и когда он полностью заряжен, зарядка прекращается. С помощью данного зарядного устройства можно зарядить любой аккумулятор от электронного устройства, будь то сотовый телефон или цифровой фотоаппарат. Процесс зарядки очень прост: установили аккумулятор, включили в розетку, мигает красный светодиод.
Надо посмотреть, как зарядка реагирует на аккумулятор, какие светодиоды загораются. В сотовых телефонах не бывает аккумуляторов без встроенного контроллера, поэтому лягушкой можно смело заряжать. Для Настюшки — ссылка на выбор нужной лягушки в конце статьи. Если Вы не уверены, что в Вашем аккумуляторе стоит эта плата, то НИ В КОЕМ СЛУЧАЕ не заряжайте его с помощью таких лягушек: это ТОЧНО приведёт к взрыву или возгоранию аккумулятора!
Зарядка любых именно ЛИТИЕВЫХ аккумуляторов без минимальных знаний о них крайне опасна! Любые ЛИТИЕВЫЕ элементы питания и аккумуляторы обладают всеми вышеуказанными опасными свойствами в отличие от, например, своих NI-CD и NI-MH собратьев.
Не слышал, чтобы у лягушек были индикаторы полярности. Есть индикатор, который показывает, что аккумулятор установлен в зарядное устройство и исправен. Если индикатор зарядки не мигает, то, скорее всего, аккумулятор заряжен.
Как пользоваться зарядкой-«лягушкой» — Инфокод
Если
все нормально – CON горит зеленым – включаем в розетку. Загорается PW
(power – сеть) и начинает гореть или мигать CH (charge – заряд). По
окончании заряда загорается правый светодиод FUL (full – полный).
Если
CON не загорается вообще – вероятно аккумулятор севший в ноль. Тогда
подключите произвольно в любой полярности и воткните на 5 минут в сеть
(недолго – это не страшно). Если CH (charge – заряд) будет мигать, то
заряд идет и все правильно, иначе – смените полярность правой кнопкой и
посмотрите как тогда будет вести себя CH.
Если сразу горит
PW(сеть) и FUL (полностью заряжен) то вероятнее всего аккумулятор в
лягушке не контачит (так горит вообще без аккумулятора) – придвиньте его
к контактам.
Иногда, при неисправном аккумуляторе (если подохнет
один элемент), лягушка может показать полный заряд FUL даже если до
нормального напряжения далеко. Просто ток заряда больше не идет – вот и
все.
Если сотовый с севшей батарейкой не включается на зарядку, вообще не подает признаков жизни, то читать ниже.
Надо
сказать что если батарея с номинальным напряжением 3,6 вольта сядет
ниже 3,2 вольт, то мобильник вообще может не подавать признаков жизни,
даже при подключении штатного зарядного устройства. То есть контроллер
видит что аккумулятора как-бы вообще нет и не включает заряд. В этом
случае лягушка вещь незаменимая – включив аккумулятор на 5 минут через
лягушку – вы даете толчок заряда аккумулятору, после чего его уже можно
заряжать в самом телефоне.

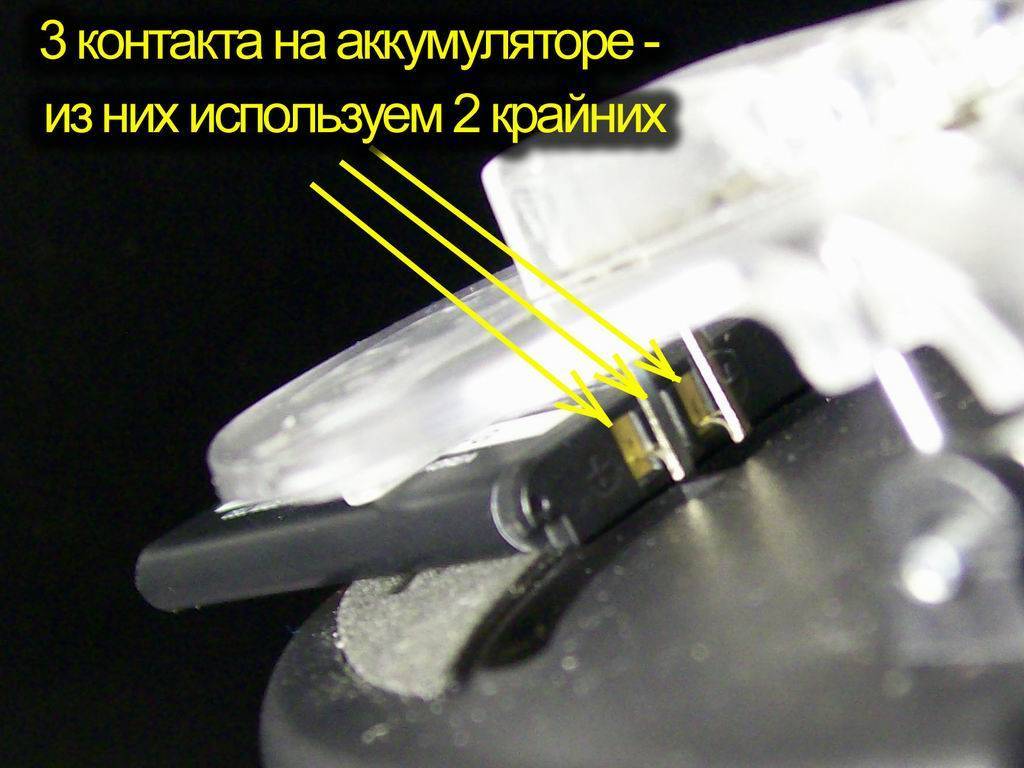

Дополнительный 3-й контакт на
аккумуляторе обычно является сигналом с микросхемы-контроллера (или
просто терморезистора), которые находятся внутри самого аккумулятора и
не допускают перезаряда и перегрева – они дают сигнал зарядному
устройству (сотовому телефону) ограничить ток или отключить заряд
вообще. В лягушке не происходит такого контроля и заряжать ей считается
хуже, чем зарядкой, которая шла в комплекте с вашим устройством, поэтому не стоит надолго оставлять лягушку без присмотра, особенно если ваш
аккумулятор при заряде греется.
Удачной зарядки! )))
Универсальная зарядка-«лягушка» с индикатором заряда
Как правильно заряжать литий-полимерный аккумулятор
Без правильного ухода АКБ быстро износится. Батарея быстро начнет садиться, подзарядки потребуются чаще. Устройства нужно беречь от переохлаждения, а также слишком высоких температур.
Чтобы правильно заряжать литий-полимерный аккумулятор, нужно ознакомится с общими рекомендациями:
- Используют только качественные оригинальные блоки для смартфона. Каждое устройство имеет свои технические характеристики, поэтому зарядное разрабатывается именно для этой модели.
- Нельзя допускать полной разрядки. Предельные низкие значения ускоряют наступления момента полного износа.
- Чтобы не нагружать АКБ во время зарядки, лучше им не пользоваться.
- Не стоит оставлять гаджет для зарядки на ночь.
Современные батареи защищены от пере разряда и перезаряда. У них стоят специальные контроллеры. Когда индикатор достигает 100%, ток перестает поступать к аккумулятору.
На заметку!
Нельзя полностью разряжать или заряжать АКБ. Идеальное состояние: выше 10%, но ниже 90. Исключение составляет профилактическая калибровка, которая проводится 1 раз в год (разряжают до выключения, а затем ждут достижения 100%).
Виды устройств
Аппараты принято разделять на два типа: автоматические (меняющие полярность батарейки самостоятельно) и полуавтоматические (для работы которых нужно правильно присоединить клеммы в зависимости от плюса или минуса на конце АКБ).
В зависимости от цены такие зарядники оснащают либо LCD (ЖК-экраном), либо светодиодами. Разберемся сначала с автоматическим устройством:
- FULL (FUL, OK) –зажигается, когда батарея полностью зарядится;
- CH (CHARGE) – идет процесс зарядки установленной в клеммы батареи;
- TE (TEST) – аккумулятор установлен в клеммы.
Такие «жабки» сами меняют полярность в контактах, ничего настраивать вручную не нужно.
Полуавтоматические немного сложнее в обращении. Кнопки TEST в них нет, вместо них установлены следующие датчики:
- PW – зарядник подключен к сети;
- CON – указывает на правильность полярности батареи.
Помимо светоиндикаторов на китайских аппаратах на панели под зажимом есть дополнительные кнопки: TE – для включения, а CON – для смены полярности. Последняя может быть установлена сбоку на брюшке аппарата.
В зависимости от типа питания условно УЗУ делят на три подгруппы.
Оснащены обычными вилками для электросети. Входное напряжение – 220 В.
Гибридные
Устройство обладает как USB-портом, так и вилкой. Из-за различий в напряжениях в источниках сила выдаваемого тока будет отличаться.
Типы аккумуляторов в смартфонах
Основное отличие заключается в физическом состоянии электролита:
- li-ion: технология основана на твердом полимерном электролите или на пластине с гелеобразным электролитом;
- li-pol: разделение электродов проводят при помощи активного жидкого вещества. Решение повышает стоимость аккумулятора, но улучшает безопасность и технические характеристики.
Сравнение основных характеристик литий-ионных и литий-полимерных батарей.
| Тип батареи | Универсальность | Взрывоопасность | Эффект старения | Рабочие температуры | Плотность вмещаемой энергии | Количество циклов заряда |
| li-ion | Низкая — изготовление под стандартные формы | Риск взрыва при неправильной эксплуатации | Потеря около ¼ эффективности в год | От -20 до +60 С° | До 125-200 Втч/кг | До 1000 |
| li-pol | Высокая — не привязаны к типу ячейки, аккумулятор можно применять на разных телефонах | Минимальный риск — не используется жидкий электролит | Продолжительность работы выше чем, у li-ion в 2-3 раза | До 250 Втч/кг | До 5000 |
Преимущества аккумуляторов и просчеты при их производстве. Основные факторы, влияющие на выбор литий-ионных батарей.
| Преимущества | Недостатки |
| Из-за отсутствия «эффекта памяти» можно периодически проводить подзарядку в малых объемах | Повреждение оболочки может привести к взрыву |
| Доступность | Снижение работоспособности при низких температурах |
| При соблюдении инструкций по использованию может служить 1.5-2 года | Потеря емкости, даже когда аккумулятор не используется |
Достоинства и недостатки литий-полимерных батарей.
| Преимущества | Недостатки |
| Продолжительная работоспособность даже при длительном отсутствии подзарядки, отсутствие «эффекта памяти» | Дороговизна производства |
| Полный цикл зарядки проходит быстрее, чем у аккумулятора li-ion | Меньшая отдаваемая мощность (2.7В на фоне 3.6В у li-ion) |
| Нет риска проблем с утечкой электролита — лучшие стандарты безопасности |
Как зарядить лягушкой
Разновидностей зарядных устройств много. Зарядное устройство под названием лягушка применяется для подзарядки аккумуляторов телефонов. Лягушка проста и удобна в эксплуатации, не имеет проводов. Включается в розетку с напряжением 220 вт. Для того чтобы зарядить батарею телефона с помощью такого зарядного устройства нужно совершить несколько несложных действий.
Инструкция
Выключить телефон и изъять батарею.
Нажать на зарядном устройстве лягушка на прищепку. Устройство откроется.
Вставить аккумулятор в устройство так, что бы совпадали две клеммы. Если в зарядном устройстве располагаются четыре клеммы, то использовать нужно две, которые располагаются с боку.
Нажать на кнопку TE (левая). Если светодиод CON загорелся зеленым цветом – значит, вы все подсоединили правильно. Если нет, проверьте правильность подсоединения клемм.
Если убедившись в том, что все подсоединено правильно светодиод CON не загорается, возможно, что аккумулятор окончательно разряжен. В этом случае зарядное устройство с батареей поставить в сеть на пять минут. Через пять минут проверить, загорелся ли индикатор CON. Если да, то все в порядке. Если он так и не загорелся, то проверить наличие напряжения в сети и целостность зарядного устройства.
Включить в сеть. Должен загореться или начать мигать индикатор CH.
Аккумулятор зарядится тогда, когда на зарядном устройстве загорится левый индикатор FUL.
Обратите внимание
Стандартный цикл (время) заряда – 1,5 часа. Далее картинки – КЛИКАБЕЛЬНЫЕ. Инструкция. как пользоваться лягушкой – прищепкой. Надо зажать аккумулятор в лягушку так, чтобы контакты зарядного устройства находились на клеммах + и – аккумулятора. Если на аккумуляторе 3 или 4 контакта – обычно требуется использовать 2 крайних.
Полезный совет
Что можно заряжать лягушкой. Зарядное устройство лягушка смогло завоевать немало своих почитателей. И не напрасно многие предпочитают именно его всем другим. Лягушка — это универсальное зарядное устройство, которое подходит всем аккумуляторам любых мобильных телефонов. подходит она и для других литиевых аккумуляторов, например от фотоаппаратов, КПК и другой малогабаритной техники. Как пользоваться лягушкой.
Очень часто владельцы мобильных телефонов сталкиваются с весьма хлопотной проблемой — как зарядить мобильный телефон,
Если визуально зарядное устройство подходит для вашего телефона, это вовсе не означает, что оно подойдет к нему в
Без сотового телефона сложно представить жизнь современного человека – но для того, чтобы телефон бесперебойно
Для хорошей работы аккумулятора, необходимо в первую очередь правильно подобрать зарядное устройство. Основными
Одной из известных проблем пользователей мобильных телефонов является невозможность зарядить батарею устройства.
Бывают ситуации, когда зарядка гаджета – телефона, планшета или плеера – невозможна по какой-то причине. Для этого было
Время работы аккумулятора во многом зависит от типа зарядного устройства и его качественных характеристик. Выбор
Заряд машинного аккумулятора производиться от источника постоянного тока. При этом используются различные выпрямители,
В настоящее время никель-кадмиевые аккумуляторы являются основными многоразовыми источниками питания для бытовой
Зарядить телефон дома, на работе сегодня не представляет труда. Даже если у вас нет с собой зарядного устройства, или
Трудно представить себе современную жизнь без мобильных телефонов, ими пользуются школьники, бизнесмены и пенсионеры.
Иногда случается ситуация, когда телефон необходимо срочно зарядить, а подходящего зарядного устройства рядом нет. Как
Очень удобно иметь два одинаковых аккумулятора для телефона. Пока один из них заряжается, другим можно пользоваться, а
Мобильный телефон марки Nokia N95 допускает зарядку аккумулятора несколькими способами. Между собой они различаются по
Без мобильного телефона сложно представить себе жизнь. Среднестатистический человек совершает и принимает по нескольку
Герметичный необслуживаемый аккумулятор Varta, как и все остальные батареи, периодически требует подзарядки. Проверять
Аккумулятор — это обратимый источник тока. Он способен отдавать электроэнергию, ранее накопленную в нем. На скутере
Заряжать аккумулятор вне автомобиля необходимо только, когда он полностью разряжен, что зачастую случается в зимнее
Аккумулятор является важным элементом любого автомобиля. Именно он отвечает за запуск двигателя. За ним необходимо
При покупке и использовании аккумуляторных батарей следует приобрести к ним и зарядное устройство, которое значительно
Шахтерские фонари иначе называют коногонки и существует целый десяток их разновидностей. Находящиеся внутри фонарей
Примеры моделей
И в заключение кратко рассмотрим две интересные модели лягушек.
Ngy N-918
Эта универсальная лягушка предназначена для заряда до различных аккумуляторов, которые используются для питания сотовых телефонов, смартфонов, навигаторов, а также цифровых фотоаппаратов. Лягушка оснащена двумя регулируемыми клеммами и зажимом для заряда литиевых аккумуляторных батарей с различным расположением контактных площадок. Для зарядки аккумуляторных батарей прямо в телефоне, фотоаппарате или другом гаджете имеется порт USB.
Сама зарядка получает питание через сетевую вилку. Устройство предназначено для работы от сетей с напряжением 100─240 вольт. На клеммах максимальное выходное напряжение составляет 4,2 вольта. На разъёме USB максимальное напряжение равно 5 вольт.
Для максимально полной зарядки аккумулятора процесс автоматически контролируется устройством. Информация выводится на жидкокристаллический дисплей в нижней части устройства. Стоимость лягушки Ngy N-918 лежит в диапазоне 700─900 рублей в розничной продаже.
Luxe Bass CH-919
Эта лягушка от компании Luxe Bass представляет собой маленький комбайн для зарядки различных аккумуляторных батарей. Модель можно подключать как от бытовой электросети (100─240 вольт, 50/60 Гц), так и от прикуривателя автомобиля (12─24 вольта).
Для зарядки аккумуляторов напрямую имеются две регулируемые клеммы. Чтобы заряжать аккумуляторные батареи прямо в гаджетах есть интерфейс USB. Выходное напряжение устройства лежит в диапазоне 4,2─5 вольт, а максимальный ток зарядки составляет 1,5 ампера.
Среднестатистический автомобильный аккумулятор током 1,5 ампера будет заряжаться слишком долго, а вот зарядить свинцовую AGM батарею от источника бесперебойного питания вполне реально.
Информация о процессе заряда выводится на жидкокристаллический дисплей, а различные индикаторы позволяют оценить состояние аккумулятора. Лягушка Luxe Bass CH-919 имеет встроенную защиту от короткого замыкания, перезаряда, переполюсовки.
Разновидности
По конструкции лягушки можно подразделить на три большие категории.
- Сетевые модели. Получают питание через вилку, вставляемую в бытовую электросеть. В России и Европе используются модели 220 вольт. А также можно найти в исполнении под 110 вольт, которые используется в США.
- Автомобильные устройства. Здесь вместо сетевой вилки установлен разъём под гнездо автомобильного прикуривателя. Питание ЗУ получает от бортовой сети автомобиля.
- Эти зарядки получают питание от порта USB. Подобные модели уже практически исчезли из продажи. Они могут пригодиться в случаях, когда телефон не имеет интерфейса USB, и заряжаете аккумулятор напрямую в лягушке. А сама зарядка подключается через USB, например, компьютеру или ноутбуку. В том случае, если сотовый телефон имеет порт USB, то такая зарядка теряет всякий смысл. В этом случае гаджет проще подключить напрямую к компьютеру.
На выходе сетевые и автомобильные лягушки имеют интерфейс USB или регулируемые клеммы для зарядки аккумуляторных батарей напрямую.
Основные характеристики и их значения приведены ниже.
- Входное напряжение от 100 до 240 вольт, 50/60 Гц (если это сетевое зарядное устройство).
- Выходное напряжение. От 2 до 9 вольт. Это позволяет заряжать практически любые литиевые аккумуляторы в современных мобильных устройствах. Хотя если зарядка ведётся через интерфейс USB, то в устройстве может находиться и другой тип аккумуляторных батарей. Главное, чтобы для них подходили заявленные электрические характеристики.
- Выходной ток. От 1 до 5,4 ампера (в большинстве случаев до 3 ампер). Это позволяет довольно быстро заряжать аккумуляторы смартфонов и планшетов. На зарядку более ёмких аккумуляторных батарей, например, от ноутбуков, они не рассчитаны.
- Габариты. Здесь всё может быть индивидуально. Но подавляющее большинство устройств имеет длину не более 20 см. Указана длина, поскольку это самый большой габарит подобных устройств.
- Дополнительные возможности. Чтобы выделиться среди других, производители оснащают свои модели индикаторами заряда батареи, а также информационными дисплеями. В большинстве случаев такие фишки не являются необходимыми, и их выбирать следует зависимости от желания и финансовых возможностей.
Такой способ, как правило, используется к экстренных случаях, но нужно быть готовым ко всему.
Зарядное устройство «лягушка» предназначено для зарядки . Визуально она представляет собой компактный блок, на одной стороне которого находится вилка для розетки, на другой — слот для батареи в виде зажима для контакта. Клеммы, соединяющие «лягушку» с АКБ, подвижны, поэтому зарядить таким образом можно практически любую съемную батарею.
Зарядное устройство в большинстве случаев имеет индикацию, которая покажет, правильно ли подключен аккумулятор к лягушке. Если контакты соединены корректно, начнется зарядка АКБ. Если нет — загорится соответствующий индикатор. Как правило, основной причиной отсутствия зарядки является перепутанная полярность.
Ответы@Mail.Ru: как пользоваться «лягушкой»
Инструкция как пользоваться лягушкой – прищепкой. Универсальной китайской зарядкой (зарядным устройством) для сотовых – мобильников.
Зарядное устройство лягушка предназначено для зарядки литиевых Li-Ion аккумуляторов емкостью до 2000 мАч и напряжениями от 3,5 до 4,8 В, которые используемых в большинстве сотовых телефонов, КПК, GPS приемниках и фотоаппаратах.
Работает от сети 110-220 В. DВыходное апряжение 4,25 вольт, ток 200 mA.
Заряд происходит автоматически и контролируется микрочипом. Заряд автоматически отключается при достижении необходимого уровня. Стандартный цикл (время) заряда – 1,5 часа.
Надо зажать аккумулятор в лягушку так, чтобы контакты зарядного устройства находились на клеммах + и – аккумулятора. Если на аккумуляторе 3 контакта – обычно требуется использовать 2 крайних.
Если полярность подключения правильная, то при нажатии кнопки TE (левая) загорится первый зеленый светодиод CON. (на некоторых лягушках CON может гореть при подключении без нажатия на кнопку – тоже правильная полярность)
Если не горит – нажмите правую кнопку CO (переполюсовка) и повторите нажатие первой кнопки. Если все нормально – CON горит зеленым – включаем в розетку. Загорается PW (power – сеть) и начинает гореть или мигать CH (charge – заряд) . По окончании заряда загорается правый светодиод FUL (full – полный) .
Если CON не загорается вообще – вероятно аккумулятор севший в ноль. Тогда подключите произвольно и воткните на 5 минут в сеть (недолго – это не страшно) . Если CH (charge – заряд) будет мигать, то заряд идет и все правильно, иначе – смените полярность правой кнопкой и посмотрите как тогда будет вести себя CH.
Иногда, при неисправном аккумуляторе (если подохнет один элемент) , лягушка может показать полный заряд FUL даже если до нормального напряжения далеко. Просто ток заряда больше не идет – вот и все.
Если сотовый с севшей батарейкой не включается на зарядку, вообще не подает признаков жизни, то читать ниже.
Надо сказать что если батарея с номинальным напряжением 3,6 вольта сядет ниже 3,2 вольт, то мобильник вообще может не подавать признаков жизни, даже при подключении штатного зарядного устройства. То есть контроллер видит что аккумулятора как-бы вообще нет и не включает заряд. В этом случае лягушка вещь незаменимая – включив аккумулятор на 5 минут через лягушку – вы даете толчок заряда аккумулятору, после чего его уже можно заряжать в самом телефоне.
Спасибо братьям-китайцам за то что снабдили нас таким замечательным зарядным устройством
А что это? «Лягушки» разные бывают..
Как пользоваться «лягушкой» для зарядки батареи? Пошаговая инструкция приведена далее: 1. Выключить мобильное устройство и извлечь из него батарею. 2. Открыть зарядку «лягушку», нажав на прищепку.
Вставить в «лягушку» аккумуляторную батарею так, чтобы совпало две клеммы. В случае, когда устройство для зарядки оборудовано четырьмя клеммами, используются две боковые.
Нажать кнопку «ТЕ». Как правило, она располагается в левой части зарядного устройства. 5. Проверить правильность соединения, посмотрев на соответствующий индикатор («CON»). Следует отметить, что светодиод индикатора может не загореться не только в результате неправильного подсоединения клемм, но и из-за того, что батарея полностью разряжена. Если имеет место последний вариант, то «лягушка» для зарядки телефона и аккумулятор устройства подключаются где-то минут на 5–7 к электрическому источнику питания – розетке. 6. Подключить к сети. Сопровождается активным индикатором «СН». 7. Отсоединить клеммы после того, как загорится индикатор «FUL», который находится слева.
<img src=»//otvet.imgsmail.ru/download/u_320f7e7111fff602fccbe2b3cc3b91aa_120x120.jpg» data-hsrc=»//otvet.imgsmail.ru/download/u_320f7e7111fff602fccbe2b3cc3b91aa_800.jpg» ><img src=»//otvet.imgsmail.ru/download/u_2680e9ffe0e6fdd37df1242d913aa472_120x120.jpg» data-hsrc=»//otvet.imgsmail.ru/download/u_2680e9ffe0e6fdd37df1242d913aa472_800.jpg» >
НА Х*Й ЕЕ НАВЕРТИ!!!
