Выбор кабеля «витая пара» для интернета

Способы определения качества кабеля витая пара

Чтобы определить, какой кабель витая пара лучше для интернета, специалисты советуют обращать внимание на наименование торговой марки. Из европейских производителей стоит отметить Reichle De-Massari (Швейцария), неплохой кабель у компании Mollex (США)

Остальные бренды, встречающиеся в России – в основном родом из Китая (или Тайваня), хотя маркировка может быть иной, если того пожелает заказчик.

Второй критерий, на который обращаем внимание – материал изготовления жил. Медь – стандарт для витой пары, но в последнее время часто можно встретить биметаллические жилы, которые по качеству уступают медным

Они представляют собой стальной (CCS) или алюминиевый (CCA) провод, покрытый методом плакирования тонким слоем меди.

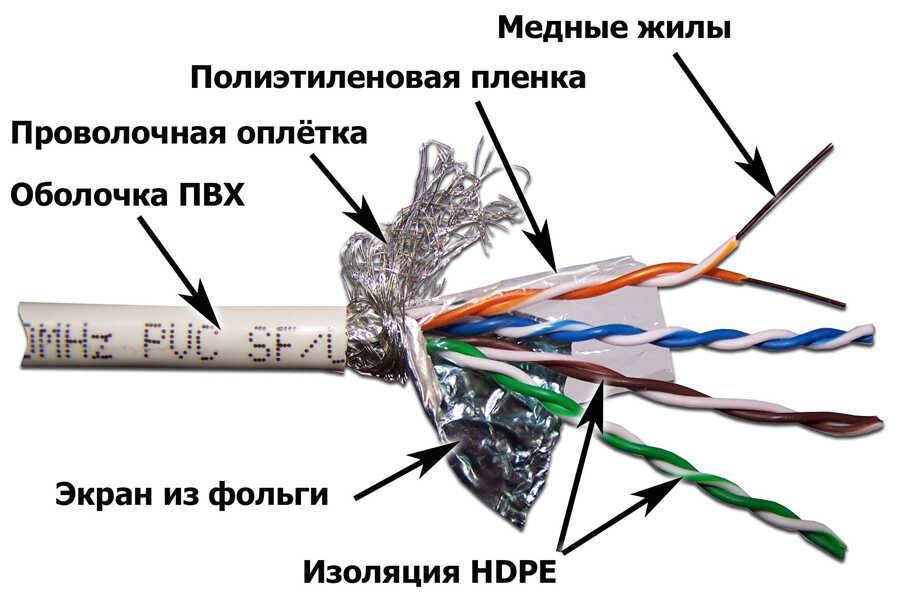

Состав кабеля витая пара

Такие изделия более доступны по стоимости, но обладают рядом недостатков, не характерных для чисто медных жил:

  • такие жилы недостаточно надёжно фиксируются в разъёмах, образуя так называемый «плавающий» контакт;
  • существует ограничение по длине участков биметаллической витой пары (до 25 метров при 100 метрах для классического медного кабеля);
  • во время заделки витой пары в разъём возможны значительные колебания волнового сопротивления, что сказывается на стабильности передачи сигнала конечному устройству;
  • при повреждении или возникновении необходимости перекладки кабеля рассчитывать на сохранение прежних характеристик не приходится;
  • у кабелей со стальным сердечником максимальная скорость передачи информации будет лежать в пределах 10 Мб/сек, для жил с алюминиевым сердечником – до 100 Мб/сек.

Убедиться в том, что перед вами омеднённая жила, довольно просто. Достаточно ножом попытать соскоблить верхний слой. Если под медью покажется серебристый металл – можете не сомневаться, что это витая пара из биметаллических жил. Кстати, омеднённый кабель запаять обычным паяльником не получится. Тем не менее, большинство провайдеров интернет-услуг при прокладке кабеля от щитка до конечного пользователя использует именно этот, более дешёвый тип изделий.

Наконец, о качестве витой пары можно судить по такой характеристике, как толщина жил. Чем больше диаметр, тем качественнее кабель, у известных производителей он составляет от 0.51 мм. Толщина жилы в промежутке 0.4–0.5 мм говорит о некачественной продукции.

Чаще всего более тонкие жилы можно наблюдать на паре коричневого и синего цветов, поскольку для 100-мегабитных сетей они не используются.

И последний критерий проверки качества – наличие сертификата. Крупные производители сертифицируют свою продукцию, мелкие – нет, поскольку это накладно.

Виды

Витая пара – это кабель из скрученных проводов из меди или латуни в оплетке. Она создана для передачи сигнала между техникой и подсоединяется через разъемы Ethernet. Может быть с защитой. Последняя выполняется из фольги или проволочной оплетки и бывает общая и попарная. Первая покрывает кабель полностью, вторая – раздельные пары.

Витая пара делится на несколько типов:

Название по ISO/IEC 11801Общее экранированиеПопарная защита экраном
U/UTP(UTP)НетНет
U/FTPНетФольга
F/UTP (FTP)ФольгаНет
S/UTP (STP)ОплеткаНет
SF/UTP (S/FTP)Оплетка, фольгаНет
F/FTPФольгаФольга
S/FTPОплеткаФольга
SF/FTPОплетка, фольгаФольга

Неэкранированный кабель (UTP) не уступит другим по качеству трансляции сигнала, но под воздействием электромагнитных помех связь существенно ухудшается. Его не стоит размещать поблизости от электрической проводки.

В кабеле с индивидуальным экраном (FTP) раздельные пары защищены фольгой, что делает сигнал невосприимчивым к внешним помехам или перекрестным между парами. Может находиться рядом с электропроводкой.

STP (S/UTP)– экранирование происходит за счёт медной оплетки поверх всех пар.

Расшифровка:

  • U – экран отсутствует;
  • F – применяется фольга;
  • S – металлическая оплетка внешнего экрана.

Кабель с общим экраном (F/UTP, S/UTP, SF/UTP) обеспечивает хорошую защиту от наружных электромагнитных воздействий.

Интернет кабель с обоими видами экранов защищает как от внешних воздействий, так и от перекрестных, между парами. Это виды кабеля F/FTP, S/FTP, SF/FTP.

Количество жил

Кабель включает в себя одну жилу (одножильный) или их ряд (многожильный). Первый тип плохо изгибается, но обладает лучшими свойствами, отвечающими за дальность передачи сигнала. Его проще опрессовать, зафиксировать, он практически не гнется. Оптимален для подсоединения интернет-розеток.

Провод с множеством шнуров-жил лучше гнется, но отличается высоким затуханием при трансляции сигнала. Плохо обжимается, потому что есть риск нарушить изоляцию. Трудно помещается в коннектор и применяется там, где требуется гибкость, например, при соединении роутера и ПК или двух компьютеров.

Коаксиальный провод

Самый первый кабель, созданный для подключения интернета. Запатентован в 1880 году, используется для передачи высокочастотных сигналов. В современности редко применяется, но совсем исключить его невозможно.

Устройство выглядит следующим образом:

  • Состоит он из центрального проводника.
  • Окружает проводник изоляция из плотного слоя.
  • Далее идёт медная или алюминиевая оплётка.
  • Снаружи покрывает резиновый изолирующий слой в несколько миллиметров.

Делится на два типа: толстый и тонкий. Каждая разновидность используется в зависимости от среды применения. Специфика такого провода – повышенная гибкость и быстрота затухания сигнала. Поэтому скорость передачи не рассчитана на большие расстояния, в максимуме достигает 10 мбит/с.

Сейчас коаксиальный тип не используется для интернета из-за слишком маленькой скорости. Единственная сфера применения – кабельное телевидение. Однако оно также постепенно пропадает, так как современные роутеры позволяют устанавливать беспроводное телевидение.

Виды разъёмов интернет-кабелей для коаксиального провода представляет большую коллекцию, состоящую из:

  • BNC-коннектора, устанавливаемый на концах провода, чтобы подключиться к другим коннекторам.
  • BNC T-образной формы. Это тройник, чтобы подключить устройство к магистрали. Содержит три разъёма, один из которых необходим для сетевой карты.
  • BNC бареллового типа необходим, если связь между магистралями разорвана или необходимо увеличить длину.
  • BNC терминатор. Это заглушка, блокирующая распространение сигнала. Требуется два заземлённых терминатора, чтобы сеть функционировала нормально.

Виды кабелей для интернета

В перечне основных видов сетевых кабелей:

  • коаксиальный;
  • оптоволоконный;
  • витая пара.

Конструкция провода коаксиального включает проводник с плотным изоляционным покрытием, оплетку из меди либо алюминия, внешний изолирующий слой. Помимо подключения к сети, интернет-продукция применяется для перевода сигналов от антенн и телевизионных спутников для построения скоростных цифровых сетей (кабельное ТВ).

Отличается конфигурация разъёмов провода:

  • BNC-коннектор закрепляется на концах кабеля, обеспечивает подсоединение к Т-коннектору и баррел-коннектору.
  • BNC баррел-коннектор предназначен для соединения поврежденных элементов либо удлинения провода для расширения радиуса действия сети, подсоединения дополнительной электротехники.
  • BNC T-коннектор является тройником, применяемым для подсоединения компьютерной техники к главной сетевой линии. В проводе 3 разъема (1 предназначен для вывода к централизованной сети, 2 разъёма необходимы для объединения локальной системы).
  • BNC-терминатор сконструирован для выполнения роли заземляющей заглушки, предотвращающей распространение сигнала вне локальной линии. Разъём обязателен для стабильной работы сетевых соединений, занимающих большую площадь.

Для создания локальных линий используется сетевой кабель витая пара. Продукция включает попарно перекрученные медные проводники с изолирующим слоем. Стандартный провод состоит из 4 (8 проводников) либо из 2 пар (4 жилы). Между приборами, объединенными с помощью кабеля, должно быть по нормативам не более 100 м. Провод выпускается стандартный либо с защитой. Для работы с кабелем используется разъем типа 8P8C.

До того как выбрать кабель для интернета витая пара, необходимо определить подвид по характеристикам внешнего слоя (толщина, наличие армирования, состав). Провод UTP с пластиковым внешним слоем не защищен, выпускается без заземления. Изделия F/UTP, STP, S/FTP производятся с экранированием.

Маркировка кабеля витая пара отражает категории по цвету изолирующего слоя:

  • серый (применяется во внутренних пространствах зданий);
  • черный (используется для обозначения продукции с покрытием для защиты от атмосферных осадков и электромагнитных излучений, применяется для уличных конструкций);
  • оранжевый оттенок используется для обозначения негорючих полимерных соединений.

Кабель оптоволоконный является усовершенствованным проводом для построения сетевых линий. Изделие состоит из пластичных стеклопластиковых световодов с защитой из пластика. Кабельная продукция отличается высокой скоростью перевода информации, устойчива к помехам на линии. Провод может соединять системы на больших расстояниях. Изделия подразделяются на одно- и многомодовые.

В оптоволокне используются разные виды разъемов (FJ, ST, MU, SC). Провода бюджетны, выглядят эстетично, однако требуют приобретения дополнительного оборудования и сложны в установке. Продукция используется для формирования масштабных сетевых систем, создания доступа к интернету на большой скорости.

Медные проводники в Ethernet-кабеле выпускаются:

  • цельными;
  • скрученными.

Цельные проводники прочные, надежные, долговечные, однако менее пластичные. Продукция предназначена для стационарных систем в помещениях либо укладки небольшой протяженности на внешних конструкциях.

Изделия скрученные состоят из тонких медных проволок, свитых вместе. Кабели прочные, пластичные, предназначены для размещения в рабочих пространствах, в местах с необходимостью перемещения объектов.

Прокладка интернет-кабеля

Первое, что мы настоятельно советуем вам сделать — проложить кабель-канал диаметром минимум 2,5 сантиметра с лестничной площадки в квартиру. Очень многие владельцы, желая обеспечить себя бесперебойным интернетом, обращаются сразу к двум, а то и трём-четырём местным провайдерам.

И представьте себе, что каждый из них будет сверлить вашу стену, чтобы протянуть свой кабель внутрь квартиры. А ведь в ваше жильё, возможно, будет заходить ещё кабель для телевидения и городского телефона! Пусть будет один кабель-канал, чтобы все провода заходили в квартиру в одном месте, без лишних дыр в стене.

«Зачем мне вообще тянуть сетевой кабель (витую пару) по всей квартире»? — спросите вы. Поставлю мощный роутер в прихожей, там, где провайдер ввёл кабель в дом и всё, Wi-Fi обеспечен! И никаких забот. Да, роутер вам не помешает в любом случае, чтобы пользоваться интернетом в смартфоне. Но, если квартира большая, стены железобетонные, есть помехи от Wi-Fi соседей — возникнут проблемы.

Как вариант, можно создать сеть из двух-трёх роутеров, установленных в разных местах квартиры. Но к ним, опять-таки, придётся тянуть интернет-кабель, если нет функции «моста», ретранслятора. Кроме того, проводной интернет всё равно надёжней и быстрее беспроводного, доказано опытом многочисленных пользователей.

Поэтому, точно определитесь, где у вас в квартире будут стоять компьютер и ноутбук. Не исключено, что у вас их несколько — у каждого члена семьи. Выбирайте оптимальное место, чтобы протянуть интернет-кабель (витую пару) куда нужно. Если капитальный ремонт в квартире пока не планируется, то спрятать кабель можно под плинтусом или за потолочным пространством. Именно так часто поступают в офисах.

Если же вы всё равно делаете капитальный ремонт, то проложить интернет-кабель целесообразно в штробах по стенам или под стяжкой пола. При этом обязательно нужно руководствоваться следующими правилами:

  1. Никогда не размещайте сетевые, телефонные, антенные и другие слаботочные кабели в одной штробе, параллельно с силовыми линиями на 220 Вольт! Это недопустимо! Если уж так получилось, что другой возможности нет, слаботочные кабели могут пересекаться с силовыми под прямым углом. Но и такой ситуации лучше избегать. Расстояние между кабелем проводки электроснабжения и слаботочной витой парой должно быть как минимум в 20 сантиметров, это норма, которой следует обязательно придерживаться;
  2. Под штукатурку и стяжку интернет-кабель рекомендуется укладывать в гофро-трубу, чтобы обеспечить изоляцию и избежать сильного изгиба, напряжения;
  3. Максимальная длина интернет-кабеля от одной точки до другой — 80 метров. Учитывайте этот момент, выбирая место для домашнего компьютера;
  4. Необходимо избегать заламывания кабеля и его чрезмерного перегиба. Если вам нужно повернуть витую пару, завести её в комнату из коридора, радиус изгиба должен быть минимум в 8-мь внешних диаметров кабеля;
  5. Точки фиксации кабеля в штробах должны находиться на расстоянии порядка 50 сантиметров;
  6. Фиксируется кабель хомутами, скобами, другим накидными фиксаторами;
  7. Обжим сетевого кабеля всегда проводится только специальными инструментами.

Всегда приобретайте интернет-кабель, витую пару соответствующего качества, стандарта UTR5. Не знаете, что выбрать — проконсультируйтесь у специалистов, представителей своего провайдера.

Когда интернет-кабель уже проложен, его нужно присоединить к сетевой розетке или разъёмам. Обязательно оставьте небольшой запас длины кабеля, чтобы спокойно присоединить его. Установочные коробки будут такими же, как и для обычных розеток и выключателей, о которых портал Rmnt.ru подробно писал. Здесь уже допускается расположение интернет-розетки рядом с силовой, их даже объединяют в одну группу установочных коробок с общей рамкой.

В целом, прокладка интернет-кабеля не сложнее обычной разводки электричества по квартире. А если сами справиться вы не можете, обращайтесь к специалистам.

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

  • неэкранированные – предназначенные для провода UTP;
  • экранированные – для кабелей FTP или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно. С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима.

Поэтому обязательно запомните, как правильно определять номера контактов , это поможет правильно закрепить провод и установить соединение.

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил.

Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому. Цветовое расположение жил в схеме 568A:

Цветовое расположение жил в схеме 568A:

  • бело-зеленый;
  • зеленый;
  • бело-оранжевый;
  • синий;
  • бело-синий;
  • оранжевый;
  • бело-коричневый;
  • коричневый.

Цветовое расположение жил в схеме 568В:

  • бело-оранжевый;
  • оранжевый;
  • бело-зеленый;
  • синий;
  • бело-синий;
  • зеленый;
  • бело-коричневый;
  • коричневый.

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

Причем тут витая пара и Wi-Fi?

Уважаемый читатель, у меня тут свободный блог – так что если все не интересно, сразу же пролистай в Содержании на интересующие разделы статьи. Я же начну издалека. В далекой-далекой галактике…

Дело в том, что центральным элементом домашней вайфай сети сейчас является роутер. А современный роутер обычно имеет проводные подключения:

  1. От роутера в сеть провайдера – тот самый кабель из подъезда. Бывает обычный Ethernet и телефонный под ADSL – все эти провода называются как раз «витой парой». Первый встречается чаще, второй все реже и реже.
  2. От роутера к компьютеру или ноутбуку – иногда подключение делают не через Wi-Fi, а по проводу. Так и компьютеры без адаптера можно зацепить в интернет, да и пинг поговаривают матерые игроки будет получше.

Так что в домашней сети без витой пары никуда.

Категории кабеля RJ-45

Существует несколько категорий кабеля витая пара, которые нумеруются от CAT1 до CAT7 и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях).

CAT1 (полоса частот 0,1 МГц) — телефонный кабель, всего одна пара (в России применялся кабель и вообще без скруток — «лапша» — у нее характеристики не хуже, но больше влияние помех). В США использовался ранее, только в скрученном виде. Используется только для передачи голоса или данных при помощи модема.

CAT2 (полоса частот 1 МГц) — старый тип кабеля, 2 пары проводников, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях token ring и ARCNet. Сейчас иногда встречается в телефонных сетях.

CAT3 (полоса частот 16 МГц) — 4-парный кабель, использовался при построении локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 МБит/с по технологии 100BASE-T4. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Также до сих пор встречается в телефонных сетях.

CAT4 (полоса частот 20 МГц) — кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре, сейчас не используется.

САТ5 (полоса частот 100 МГц) — 4-парный кабель, использовался при построении локальных сетей 100BASE-TX поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар. При прокладке новых сетей пользуются несколько усовершенствованным кабелем CAT5e, это и есть то, что обычно называют кабель витая пара, благодаря высокой скорости передачи, до 100 Мбит/с при использовании 2 пар, и до 1000 Мбит/с при использовании 4 пар, является самым распространённым сетевым носителем, использующимся в компьютерных сетях до сих пор. Ограничение на длину кабеля между устройствами (компьютер-свитч, свитч-компьютер, свитч-свитч) 100 м. Ограничение хаб-хаб 5 м.

CAT6 (полоса частот 250 МГц) — применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 1000 Мбит/с. Добавлен в стандарт в июне 2002 года. Существует категория CAT6a, в которой увеличена частота пропускаемого сигнала до 500 МГц. По данным IEEE, 70% сетей, установленных в 2004 году, использовали кабель категории CAT6.

CAT7 — Спецификация на данный тип кабеля пока не утверждена, скорость передачи данных до 100 Гбит/с, частота пропускаемого сигнала до 600-700 МГц. Кабель этой категории экранирован. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully shielded Twisted Pair).

Каждая отдельно взятая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление равное 120 Ом, в противном случае форма электрического сигнала будет необратимо искажена, и передача данных станет невозможной. Причиной этого может быть не только некачественный кабель, но также наличие «скруток» в кабеле и использование розеток более низкой категории, чем кабель .

Выбираем кабель

Компьютерные сети

Для построения локальных компьютерных сетей, подключения услуг доступа в сеть Интернет используется кабель типа «витая пара». Как следует из названия, кабель состоит из нескольких витых пар. Проводник в паре может быть изготовлен из монолитной медной проволоки (Сu) толщиной 0,4–0,6 мм либо может состоять из большого количества скрученных медных проволок малого диаметра (для гибких кабелей). Самым лучшим считается кабель, центральная жила которого выполнена из меди. Но сейчас на рынке представлен бюджетный кабель с проводником из омедненного алюминия (CCA)

Как правило, толщина проводника обозначается по американскому стандарту в AWG (American Wire Gauge System – американская система оценки кабелей). Каждому значению AWG соответствует диаметр провода, выраженный в мм, и сечение, выраженное в кв. мм. Калибр провода в стандарте AWG отражает его средний диаметр. Отличительной чертой стандарта AWG является то, что чем толще провод, тем меньше его калибр по стандарту AWG. Это имеет свое объяснение: значение AWG характеризует количество этапов обработки проволоки, когда она при изготовлении последовательно протягивается через калибровочные отверстия все меньшего и меньшего диаметра. Например, кабель 24 AWG тоньше, чем кабель, маркированный 22 AWG (табл.).

Стандартная длина кабеля в бухте составляет 305 м. Такая неокругленная величина появилась в результате

того, что стандарты устанавливались в США, где длину принято считать в футах. Если мы переведем 305 м в американскую меру измерения, то получим круглое значение 1 000 футов.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги

вокруг скрученных пар – определяют разновидности кабелей:

• неэкранированная витая пара (UTP — Unshielded twisted pair) – без защитного экрана;

• фольгированная витая пара (FTP — Foiled twisted pair) – присутствует один общий внешний экран в виде фольги.

В отличие от кабеля UTP (незащищенная витая пара), кабель FTP не чувствителен к низкочастотным, электромагнитным и высокочастотным радиопомехам. Несмотря на то что традиционно используется UTP, интерес к FTP постоянно возрастает. Это объясняется тем, что в сетях, где будет активно использоваться технология 10-Gigabit Ethernet, экранированные кабели (FTP) позволят исключить не только такие проблемы, как межкабельные наводки, но и фоновые шумы от источников, работающих в том же частотном диапазоне, что и 10 Гбит/с системы.

Кабель для внутреннего применения имеет внешнюю оболочку, выполненную из ПВХ. Для наружного применения – из полиэтилена, как правило, черного цвета, устойчивого к воздействию УФ-лучей.

Кабель может также иметь металлический трос (наиболее характерно для наружного кабеля). Кабель

с тросом обычно используется при прокладке воздушно-кабельных трасс.

Существует несколько категорий кабеля «витая пара», которые нумеруются от Cat. 1 до Cat. 7 и определяют

назначение кабеля и его скоростные возможности передачи данных. Наиболее часто встречаются кабели двух категорий – 3 и 5e.

Cat.3 – это в основном 2-парный кабель. Он используется при построении телефонных и локальных сетей, поддерживает скорость передачи данных до 10 Мбит/с на расстоянии не дальше 100 м. Полоса пропускания составляет 16 МГц.

Cat.5e, в отличие от категории 3, чаще всего 4-парный кабель. Он является самым распространенным и используется для построения локальных компьютерных сетей. Скорость передачи данных по такому кабелю составляет и до 1 000 Мбит/с. Полоса пропускания – 125 МГц *.

Иногда встречается 2-парный кабель категории 5e. Он передает данные с меньшей скоростью – до 100 Мбит/с, но у него есть и свои преимущества: его себестоимость ниже, а толщина меньше (последнее облегчает прокладку в сильно загруженных стояках жилых домов). Такой кабель используется интернет-провайдерами и операторами домашних локальных сетей. до 100 Мбит/с при использовании 2 пар.

Телефония

К проводам, используемым в телефонии (исключая магистральные телефонные кабели), в отличие от кабелей передачи данных, не предъявляется таких жестких требований. Для подключения абонента к телефонным сетям общего пользования зачастую используется однопарный кабель вообще без всякой скрутки (так называемая «лапша»), хотя в современных условиях подключение часто производится более современными типами кабелей, включая витую пару категории 3. В квартире для подключения телефонного аппарата к розетке используется многожильный гибкий телефонный кабель с 2 или 4 проводниками.
