Как настроить ZYXEL KEENETIC OMNI II

Установка микропрограммы

Прежде чем устанавливать новую прошивку на роутер, обращу Ваше внимание на две рекомендации от производителя:

  1. Перед началом обновления микропрограммы рекомендуется произвести сброс роутера на заводские настройки, для чего при включенном роутере нужно нажать и удерживать некоторое время кнопку Reset на обратной стороне устройства.
  2. Действия по перепрошивке следует проводить с компьютера, соединенным с роутером кабелем Ethernet. Т.е. не по беспроводной сети Wi-Fi. Это убережет Вас от многих неприятностей.

Про второй пункт — настоятельно рекомендую следовать. Первый не особо критичен, по личному опыту. Итак, роутер подключен, приступаем к обновлению.

Для того, чтобы установить новую прошивку на роутер, запустите любимый браузер (но лучше для этого роутера использовать последний Internet Explorer) и введите в адресную строку 192.168.1.1, после чего нажмите Enter.

В результате Вы увидите запрос имени пользователя и пароля для доступа к настройкам роутера Zyxel Keenetic. Вводим admin в качестве логина и 1234 — стандартный пароль.

После авторизации, Вы попадете в раздел настроек Wi-Fi роутера, или, как там будет написано, интернет-центра Zyxel Keenetic. На странице «Системный монитор» Вы сможете увидеть, какая версия прошивки установлена в данный момент.

Текущая версия прошивки

Для того, чтобы установить новую прошивку, в меню справа выберите в разделе «Система» пункт «Микропрограмма». В поле «Файл микропрограммы» укажите путь к файлу прошивки, который был загружен ранее. После этого нажмите кнопку «Обновить».

Указываем файл прошивки

Дождитесь окончания обновления прошивки

После этого вновь зайдите в панель администрирования Zyxel Keenetic и обратите внимание на версию установленной прошивки для того, чтобы убедиться в том, что процесс обновления прошел успешно

Тонкости подключения 4G

Проблемы при подключении портативных модемов и настройке интернета на них могут быть связаны с тремя причинами:

  • Некорректная настройка самого модема (sim-карты);
  • Неисправность usb-коннекта («флэшки», в которую вставляется сим-карта);
  • Проблемы с совместимостью модема и роутера;

Для того, чтобы устранить первые две причины, необходимо сделать следующее:

  1. Активировать sim-карту и вставить в устройство (коннект);
  2. Провести на компьютере предварительную настройку сети по инструкциям провайдера (то есть вставляем модем непосредственно в USB-порт и настраиваем коннект);
  3. Если всё сделано верно, и интернет появился, вытаскиваем модем и вставляем его в роутер;

Теперь остаётся одна возможная причина сбоев – несовместимость устройств. То есть маршрутизатор просто-напросто не видит подключённый модем и потому не может получить доступ в Сеть.

Есть три способа проверить, так ли это:

  1. На главной панели веб-интерфейса слева сверху располагается таблица с данными о текущем подключении. Если там ничего не значится, то тандем либо не настроен, либо вовсе не работает;
  2. Последний пункт меню сверху – USB: содержит информацию о подключённых через одноимённый порт устройствах. Она должна отобразиться в таблице посередине после перехода в раздел (производитель, модель, описание);
  3. Пункт Интернет меню снизу: после перехода к нему открываем раздел 3G/4G из меню сверху. В таблице на открывшейся странице также должно отображаться подключённое устройство.

Если по какой-то причине вашего модема в таблицах нет, попробуйте, во-первых, сбросить настройки к заводским удержанием кнопки Reset на задней части корпуса. Во-вторых, обновите прошивку: поддержка Вашего устройства могла быть введена в более поздних версиях ПО. Если ни то, ни другое не помогло, обратитесь за помощью в технический отдел провайдера, так как, скорее всего, это не программная, а техническая проблема.

Подключение к интернет вручную

После того как роутер Lite II настроен, приступайте к отладке подключения. Ручные настройки более трудоемкие, однако, все пользователи без проблем справятся с поставленной задачей.

  • Все роутеры и в том числе Zyxel имеют специальный внутренний IP, по которому можно добраться до его настроек. Введите в строку браузера «192.168.1.1», после чего у вас должно открыться расширенное меню. Если оно не открылось, значит устройство и ПК не соединены.
  •  Снизу найдите кнопку в виде глобуса и нажмите на неё.
  •  Откройте вкладку «PPPoE/VPN» и нажмите кнопку «Добавить соединение».
  • В данной вкладке на всех пунктах следует проставить галочки «включить», а также отметьте, что вы желаете использовать устройство для входа в Интернет.
  • Найдите строчку «Подключение через» и отметьте вариант ISP.
  • Есть два типа провайдеров – одни предоставляют IP адрес сервера, другие поставляют автоматические настройки. Если у вас первый тип, впишите цифры вручную в строке «Адрес сервера». Аналогично следует сделать с остальными данными доступа.

Затем нажмите кнопку «Применить» и на этом все.

Обновление прошивки роутера Zyxel Keenetic Omni

Обычно роутеры Zyxel Keenetic обновляются сами — в автоматическом режиме. Но всегда может произойти сбой в автообновлении. На этот случай подготовили для вас инструкцию для ручного апгрейда:

  1. Откройте раздел «Системный монитор» (самая первая вкладка внизу). В правой части меню поищите пункт «Версия NDMS». Если там стоит v1 (первая версия), вам нужно обновиться до второй.

    Проверьте версию ПО в раделе «Система»

  2. Заходим на страницу с файлами загрузки для Omni по этой ссылке.
  3. Закачиваем последнюю версию v2.07 прошивки для этой модели. Вы получили архив — его нужно открыть, а после вытащить из него файл с расширением BIN (используйте опцию «Извлечь из архива»).

    Скачайте файл прошивки

  4. Раскрываем в админке раздел «Система». Переходим на блок для её конфигурации. Щёлкаем по строчке с ПО роутера (firmware).
  5. Выбираем файл, которые только что загрузили с официального ресурса производителя. Подтверждаем апгрейд, ждём, когда он завершится — оборудование не выключаем и в принципе не трогаем, так как это чревато последствиями вплоть до выхода маршрутизатора из строя.

Автоматическая настройка

Zyxel Extra II можно настроить в автоматическом режиме. Здесь от пользователя не потребуется каких-то особых знаний – нужно просто следовать инструкциям прошивки. Автоматическая настройка роутера выполняется так:

  1.       После успешного входа в интерфейс прошивки будет предложено перейти к быстрым настройкам. Воспользуйтесь кнопкой «Быстрая настройка».
  1.       Подождите, пока не определится тип подключения к сети. Если он определился корректно, то продолжайте настройку. В противном случае укажите тип подключения самостоятельно: Ethernet или модем.
  1.       Из выпадающего списка выберите страну, регион и населенный пункт, в котором находитесь.
  1.       Система попросит ввести логин и пароль от провайдера. В договоре с оператором вам должны быть предоставлены отдельные пары логин-пароль. Не нужно вводить логин и пароль, которые использовались при входе.
  2.       По желанию можете подключить «Интернет-фильтр Яндекс с DNS».
  1.       Чтобы завершить автоматическую настройку, воспользуйтесь кнопкой «Выйти в интернет».

Обновление микропрограммы в новой версии ОС Keenetic

В обновленной версии операционной системы современной линейки маршрутизаторов Кинетик раздел перепрошивки находится в меню «Общие настройки». Здесь очень удобно интегрирована функция автоматического поиска свежего ПО Keenetic OS и обновления в один клик по кнопке или вообще в автоматическом режиме.

Для того, чтобы загрузить обновление прошивки вручную, как мы это делали в старой админке Zyxel Keenetic, нужно прокрутить страницу в данном меню вниз до блока «Системные файлы» и открыть раздел «Firmware». Здесь будет возможность сохранить текущую прошивку и также заменить ее на новую.

Быстрая настройка

Такая настройка подразумевает собой тот случай, когда все параметры уже были настроены заранее и не требуется много изменений со стороны пользователя.

После подключение LAN к порту «Интернет» (синий порт), загорится индикатор. На компьютере после открытия браузера выйдет пункты «быстрая настройка» и «веб-конфигуратор»

Появится список доступных Mac-адресов. Затем идет автоматическая настройка ip-адреса. Требуется щелкнуть задать DNS-адреса вручную

Появляется окошко, в котором требуется вручную вписать адреса. Если IP-адрес для устройства статический, то требуется выбрать ручную настройку и его вписать. После заполнения данных вылезает окошко по типу подключений, которое надо заполнять в соответствии с документами, которые предоставил провайдер.

После этого начинается перезагрузка. Затем, когда она закончилась, следует опять войти в браузер и уже в пункте веб-конфигуратор ввести пароль для администратора.

Небольшое описание Zyxel Keenetic Omni: внешние и внутренние характеристики, цена

Хоть роутер и поддерживает только один диапазон 2.4 ГГц, всё же его можно назвать современным девайсом. Главная его фишка — USB-разъём, расположенный сбоку. К нему можно подключать всё что угодно: хоть модем 4G, хоть жёсткий диск (его можно использовать в качестве сетевого накопителя, например, скачивать торренты прямо на него), хоть принтер.

Выход USB можно использовать для принтера, жёсткого диска и модема

По внешнему виду роутер похож на все остальные из линейки Zyxel Keenetic: чёрный цвет корпуса, глянцевая поверхность, круглая кнопка «Вай-Фай» для подключения устройств к сети по WPS (аппаратное подключение без ввода пароля). На передней боковой панели 9 светодиодов состояния (питание, локальные выходы, Wi-Fi, соединение с интернетом и USB-разъём).

На модели Omni 9 индикаторов, которые показывают статус тех или иных кнопок и выходов

Сзади тоже всё как обычно: кнопки FN и «Сброс», расположенные вертикально друг к другу; 4 локальных жёлтых выхода; 1 голубое гнездо для шнура провайдера и большая кнопка питания вместе с разъёмом для адаптера питания. Адаптер идёт в коробке, как и шнур Ethernet, который будет соединять компьютер и роутер.

Сзади 4 разъёма для локального подключения и 1 для шнура провайдера

На «Яндекс.Маркете» стоимость модели Omni составляет 2500 рублей.

Таблица: технические особенности модели Omni

ПараметрЗначение
Беспроводная сеть Wi-FiIEEE 802.11 b/g/n
Скорость передачи данныхдо 300 Мбит/с
Диапазон частот2,4 ГГц
Защита сетиWEP/WPA-PSK/WPA2-PSK, контроль доступа по MAC-адресам
ПроцессорMIPS(R) 24KEc 580 МГц MediaTek MT7620N с сетевым аппаратным ускорителем
ПамятьDDR SDRAM 64 Мбайт
Антенны2 внешние антенны Wi-Fi (3 дБи, несъёмные)
ПротоколыIPoE/PPPoE/PPTP/L2TP/802.1X
1 разъём USB2.0 тип A

Внешний вид ZyXEL Keenetic Omni

Внешний вид всей линейки, даже старших моделей, не отличается. Это «кирпичек», верхняя часть которого глянцевая, что мне не нравится, поэтому до сих пор не снял наклейку с Giga, и рисунок в виде волн. С правой нижней стороны находится кнопка WPS. Нижняя часть из глянцевого пластика.боковые торцы имеют решетчатую стенку для системы охлаждения. В моделях Omni, 4G так же на боковом торце имеется USB. Разница только в виде и нахождении антенн и наличии или отсутствии USB. У ZyXEL Keenetic Omni две круглые антенны, находящиеся позади устройства. У ZyXEL Keenetic Omni II антенны перенесены на боковые торцы, и имеют более интересную форму. Кстати, боковые антенны стали удачным решением, так как не мешают подключению интерфейсов позади роутера.

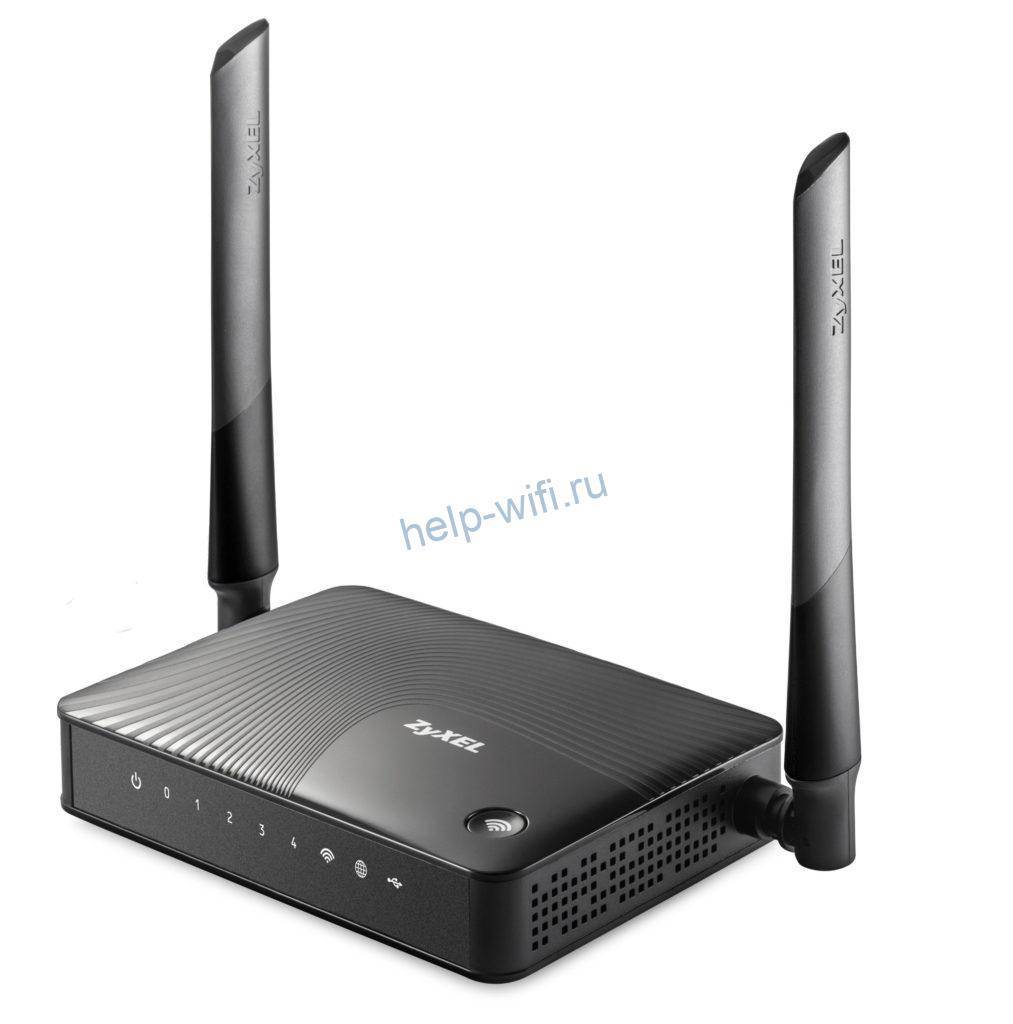

С переднего торца ZyXEL Keenetic Omni имеет 9 светодиодов-индикаторов. Линейки без USB имеют 8 светодиодов. Светодиоды имеют зеленый цвет средней яркости. Светодиоды сигнализируют о наличии питания, подключения к WAN и 4 портам LAN, подключения модуля Wi FI, наличие интернета или поиск линии, а так же подключения USB на всех устройствах, где порт имеется.

С заднего торца находятся истершейся подключения: настраиваемая кнопка, которую можно настроить на включение/выключение модуля Wi Fi, WPS или безопасного извлечения USB устройств. Под кнопкой находится кнопка сброса на заводские настройки – Reset. Далее идут 100Мбит WAN и 4 LAN, кнопка включения питания и разъем для подключения адаптера питания. У линейки II настраиваемая кнопка вынесена на боковой торец.

Настройка Zyxel Keenetic Omni в режиме репитера

В систему модели Omni встроена функция повторителя сигнала «Вай-Фай». Как включить этот режим в админке и настроить связь между Omni и роутером, который у вас уже раздаёт сигнал интернета:

  1. Заходим в меню с параметрами системы (вкладка внизу будет с изображением шестерни).
  2. Разворачиваем блок с режимами.
  3. Выделяем круглой меткой режим «Усилитель». Сохраняем сразу изменения — подтверждаем переход на другой режим роутера.
  4. Маршрутизатор перезапустится — в админке будет представлена небольшая инструкция, как наладить связь между девайсами. Чтобы их объединить, нужно нажать на клавишу «Вай-Фай» на Omni сверху, а затем на такую же кнопку на вашем роутере, сеть которого нужно расширить. Она может называться WPS (и может быть не спереди, а сзади, если у вас другой производитель у основного роутера).
  5. Немного подождите, пока два сетевых гаджета «подружатся». После этого проверьте соединение в местах, до которых основной роутер раньше не доставал. Ваши устройства (ПК, телефон и т. д.) будут автоматически выбирать для вас сеть роутера или репитера при перемещении — чей сигнал будет сильнее.

Подключение

Установите роутер на столе или зафиксируйте на стене, а затем подключите к сети электропитания. В комплектации нет диска с необходимым ПО. Для дальнейших настроек потребуется любой браузер, установленный на компьютере. Можно использовать стандартные веб-обозреватели Windows – Internet Explorer или Edge.

Алгоритм подключения:

  1. Подключите кабель питания от сети 220В.
  2. Включите питание роутера с помощью кнопки на корпусе.
  3. Подключите к WAN-разъему кабель от провайдера.
  4. Выполните подключение к компьютеру или ноутбуку. Его можно реализовать с помощью патч-корда через любой LAN-разъем или через беспроводную сеть.

Для подключения через Wi-Fi (беспроводную сеть) в сетевых настройках компьютера/ноутбука найдите доступное подключение «Zyxel Keenetic» (без кавычек). По умолчанию пароль на нее не установлен. Исключение может быть в случае, если пароль установил провайдер, и тогда он должен его предоставить.

Внимание! Если подключение происходит через модем, то нужно отключить запрос PIN-кода на SIM-карте мобильного оператора

Локальная сеть и сервер DHCP для Start II

Все параметры домашней сети находятся в разделе с иконкой в виде двух компьютеров:

  1. Опишем основной блок «Параметры IP». В первой части можно поставить иной IP для роутера. Если что-то изменили, кликаем по «Применить».
  2. Во второй части «Сервер DHCP» выделяем птичкой строчку «Включён».
  3. Определяем начальный адрес в пуле адресов и указываем количество доступных локальных IP-адресов для гаджетов, подключенных к Wi-Fi. Берите максимальное количество устройств, которые могут находиться в сети одновременно, но с запасом.
  4. Определите при необходимости первичный и вторичный DNS. Не забудьте про сохранение настроек.

    Сервер DHCP должен быть включен, если вы используете Start II в качестве основного роутера

Описание Zyxel Keenetic Start II: корпус, цена, комплектация

Роутер выделяется на фоне других моделей из семейства Zyxel Keenetic. Он меньше по размерам. Спереди всего лишь 3 индикатора:

  • питания (работает в текущий момент роутер или нет);
  • интернета (есть ли связь с провайдером);
  • Wi-Fi (включена ли точка доступа).

Сверху находится фирменная круглая клавиша для активации Wi-Fi и подключения по WPS.

На лицевой панели всего 3 индикатора

Сзади два порта: локальный (роутер не предназначен для активной работы с домашней сетью) и для провода провайдера. Справа внутренняя кнопка для сброса текущих настроек пользователя до исходных и разъём для адаптера питания.

К роутеру можно подключить только одно устройство по проводной связи

Комплект поставки минимальный: сетевого кабеля для локального подключения нет. Стоимость модели — около 1500 рублей.

Таблица: технические особенности Start II

ПроцессорMT7628N 575 МГц
Оперативная память64 Мбайт DDR2
Flash-память8 Мбайт
Класс Wi-FiN300
Антенны5 дБи
Порты Ethernet2 x 100 Мбит/c
Кнопка Wi-Fi/WPSесть
Режимы точки доступа, усилителя, адаптераесть

Настройка Wi-Fi сети

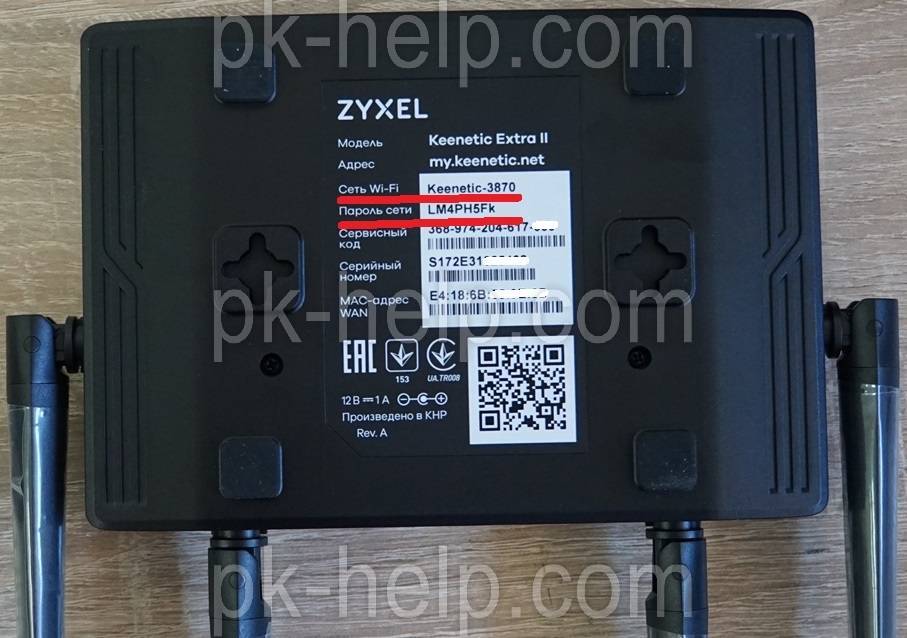

 В первую очередь нужно сказать, что Wi-Fi сеть на роутере изначально настроена, все настройки есть на наклейке роутера (на дне). Помимо имени сети уже задан довольно сложный пароль для подключения к беспроводной сети.

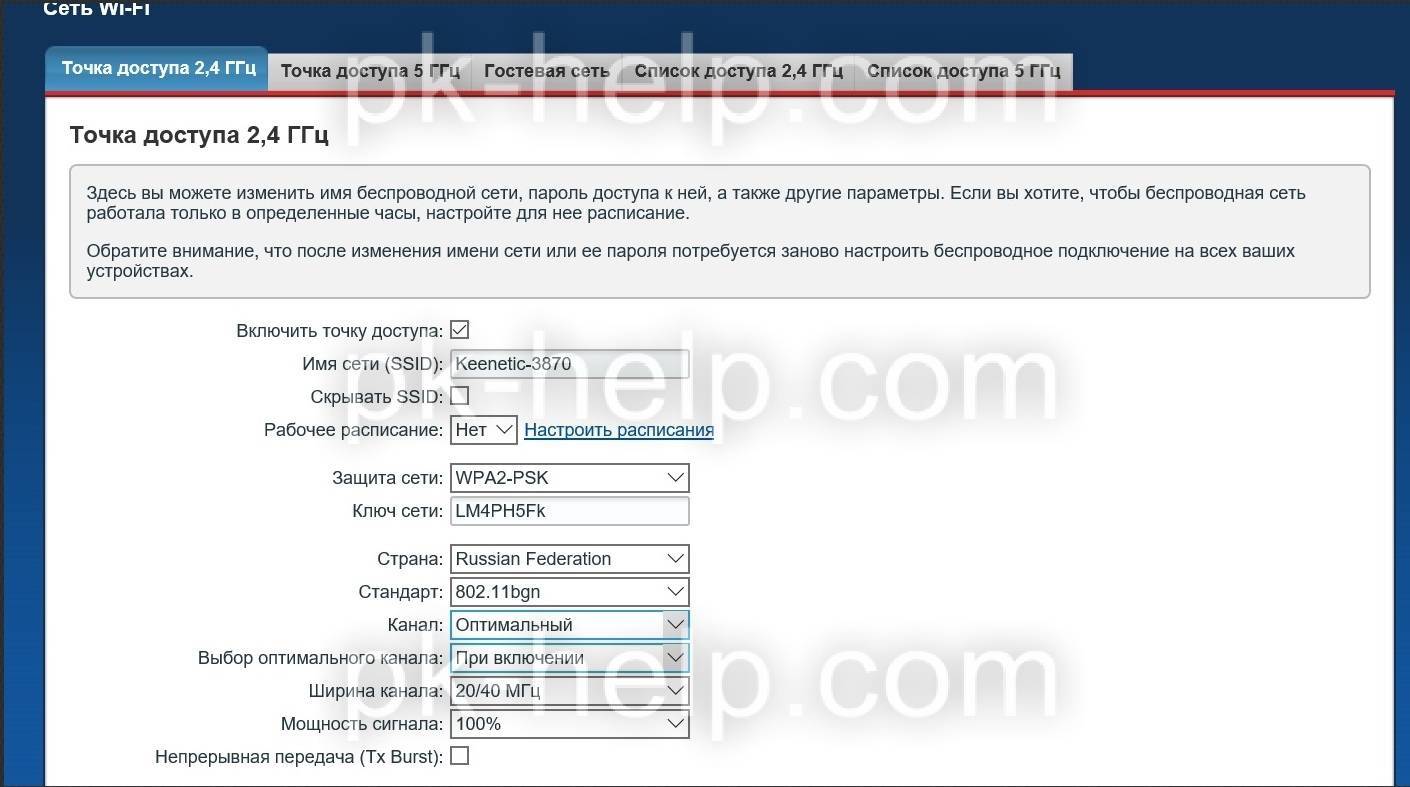

Но если вы все же решили изменить настройки, то зайдите в меню “Сеть Wi-Fi”. И во вкладках “Точка доступа 2.4 ГГц” и “Точка доступа 5ГГц” измените настройки сети.

Наиболее часто меняют:

Имя сети – имя беспроводной Wi-Fi сети, то имя которое будет отображаться на всех устройствах.

Рабочее расписание – можно указать в какое время будет работать беспроводная сеть.

Ключ сети – пароль, который необходимо ввести для подключения к беспроводной сети.

Канал – канал на котором будет работать Wi-Fi сеть, более подробно о каналах и их выборе в статье Как выбрать/ изменить беспроводной канал на маршрутизаторе/ роутере

Выбор оптимального канала – возможность выбора времени, когда роутер будет сканировать беспроводную сеть и выбирать более свободный канал.

Остальные вкладки нужны для:

Гостевая сеть – служит для настройки Wi-Fi сеть без доступа в локальную сеть, только для Интернета. Т.е. подключившись к этой сети устройство не сможет попасть на сетевые носители (сетевые диски, папки), сетевые принтеры, видеонаблюдение и т.п. Обычно Гостевая сеть используется в офисе, для того, что бы гости предприятия могли подключиться к Интернету без доступа в локальную сеть.

Список доступа- позволяет создавать два списка “Черный” и “Белый”. В режиме “Белый список” доступ к сети будет ограничен только устройствам этого списка, и заблокирован для всех остальных, в режиме “Черного списка”, доступ к сети будет заблокирован всем устройствам из указанного списка.

Установка, вход в ВЕБ-интерфейс, быстрая настройка

Думаю, все наши читатели уже наизусть знают эту инструкцию, но вкратце повторюсь. Как установить Wi-Fi роутер Keenetic Omni II:

  • Интернет-центр подключаем в электрическую сеть;
  • В порт WAN (на этой модели он обозначен ИНТЕРНЕТ) – кабель провайдера;
  • Один конец патч-корда в порт LAN (любой, подписаны ДОМАШНЯЯ СЕТЬ), второй – в сетевую карту ПК или ноутбука.

Установив Кинетик Омни, заходим в «админку». В любом браузере в адресной строке прописываем 192.168.1.1 или my.keenetic.net. Откроется окно быстрой настройки, где нужно выбрать язык веб-конфигуратора. После нужно выбрать один из двух пунктов – веб-конфигуратор (для доступа к расширенным настройкам) или быстрая настройка.

Давайте посмотрим работу NetFriend на Wi-Fi роутерах Zyxel Keenetic:

  1. В окне «Подключение к Интернету» нужно отметить пункт касаемо MAC адресов. Большинство операторов уже не применяют привязку по уникальному идентификатору, поэтому смело выбираем 1 пункт. Нажимаем «Далее».
  1. Настройка IP адреса – выбираем «Автоматическая» (в большинстве случаев).
  2. В следующем окошке нужно указать логин и пароль для доступа в Интернет. Эти данные ищите в соглашении с провайдером. Если у вас подключение по IPoE, отмечаем галочкой, что данных для авторизации нет. Жмем «Далее».
  3. Вы увидите страницу с параметрами подключения. Теперь нажимаем «Веб-конфигуратор».
  1. Откроется меню авторизации в админпанели. Имя пользователя – стандартный admin. Вход в настройки незапаролен, и система предложит придумать код. Его нужно вписать дважды и запомнить. Есть вариант, что пароль по умолчанию все же будет. Для Keenetic Omni попробуйте 1234 или admin.

Индикаторы и разъёмы

На передней панели Keenetic Omni 2 находятся следующие индикаторы (приводим по порядку, как они расположены слева направо):

  • Питание. Горит, когда концентратор включен.
  • 0, 1, 2, 3, 4  – сигнализируют о состоянии портов.
  • Wi-Fi – горит, если соединение активно.
  • Интернет. Загорается после того, как роутер успешно установит соединение со Всемирной сетью;
  • USB – включается, когда к разъёму подключается какое-либо устройство.

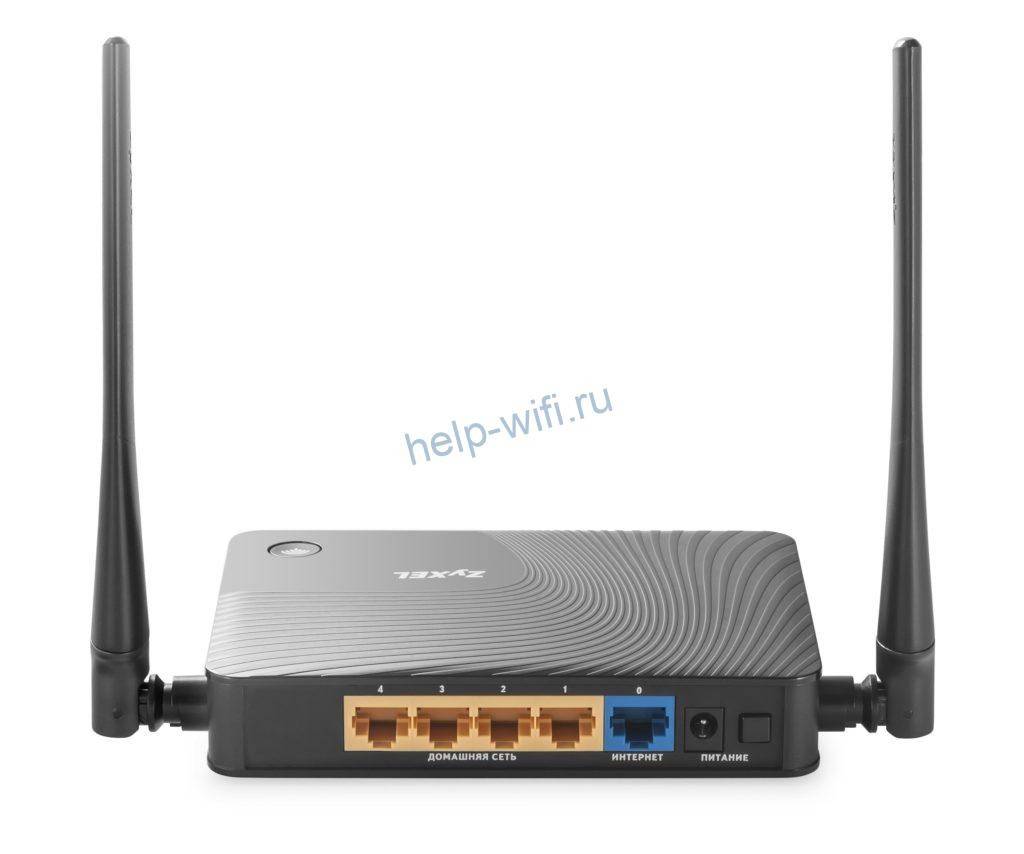

На задней панели расположены разъёмы:

  • 4 LAN-порта (разъём RJ45) для подключения компьютеров или других устройств локальной сети к маршрутизатору.
  • 1 WAN-порт, в который вставляется кабель интернет-провайдера.
  • Разъём для подключения блока питания роутера.
  • Кнопка включения и выключения электропитания.

Сбоку находятся следующие элементы:

  • Кнопка сброса состояния роутера.
  • Кнопка FN. Функция, которую она будет выполнять, можно назначить самостоятельно.
  • Разъем USB 2.0, к которому можно подключать дополнительные устройства.

Предварительная настройка сетевой карты ПК и подключение роутера к линии

Сначала проверим текущие параметры сетевой карты компьютера, на котором вы будете настраивать устройство:

  1. Жмём на «Пуск» и переходим в параметры ОС.
  2. Выбираем раздел «Сеть и Интернет».
  3. В списке слева ищем Ethernet и переходим в параметры адаптера.
  4. Кликаем ПКМ по сети Ethernet. В открывшемся списке выбираем «Свойства».
  5. Появятся общие параметры IP. Нужно отметить автоматическое получение IP-адреса и DNS-сервера. Жмём на OK.

    Поставьте автоматическое получение IP и DNS

«Омни» подключается к линии провайдера таким же образом, как и любой другой роутер:

  1. Штекер кабеля провайдера вводим в синий разъём.
  2. Шнур из коробки подключаем одним концом в первое гнездо LAN, а вторым — к ПК (выход сетевой карты по типу тех, что находятся на роутере).

    В роутер вставьте в первую очередь кабель провайдера

  3. Кабель адаптера питания вставляем в правый крайний разъём и жмём на кнопку питания, чтобы включить оборудование.
  4. Ждём, когда «Омни» прогрузится.

Внешний вид Zyxel Keenetic Extra II.

Компания Zyxel решила по импровизировать с внешностью обновленных роутеров и вместо однотонных классических белых или черных роутеров сделала черно-белый. Верхняя крышка выполнена из белого глянцевого пластика с рельефом в мелкую точку. Весь остальной пластик матового черного цвета. На верхней крышке индикация (влючения, Интернет, Wi-Fi и USB порт) и кнопка с логотипом Wi-Fi (короткое нажатие – запуск WPS на частоте 2,4 ГГц, двойное короткое нажате- запуск WPS на частоте 5ГГц, длинное нажатие – включения/ отключения Wi-Fi). Сбоку с левой стороны USB разъем 2.0 и программируемая кнопка “Fn’. Сзади четыре LAN порти один WAN порт, все порты 100 Гб, справа кнопка сброса настроек и разъем для подключения питания. Внизу роутера крепления на стену и наклейка с основными настройками (имя беспроводной сети, пароль и т.д.) помимо этого на наклейке есть QR код для облегчения настройки роутера.
