Как изготовить лазерную указку из компьютерного дисковода

Процесс сборки

Как сделать пеллеты для котла в домашних условиях

Самодельный гравировальный станок предложенной конструкции – это устройство челночного типа, один из подвижных элементов которого отвечает за перемещение по оси Y, а два других, спаренных, – за перемещение по оси X. За ось Z, которая также оговаривается в параметрах такого 3D-принтера, принимается глубина, на которую осуществляется прожиг обрабатываемого материала. Глубина отверстий, в которые устанавливаются элементы челночного механизма лазерного гравера, должна составлять не менее 12 мм.

Рамка рабочего стола – размеры и допуски

В качестве направляющих элементов, по которым будет перемещаться рабочая головка лазерного гравировального устройства, могут выступать алюминиевые стержни диаметром не менее 10 мм. Если найти стержни из алюминия не представляется возможным, для этих целей можно использовать стальные направляющие такого же диаметра. Необходимость применения стержней именно такого диаметра объясняется тем, что в таком случае рабочая головка лазерного гравировального устройства не будет провисать.

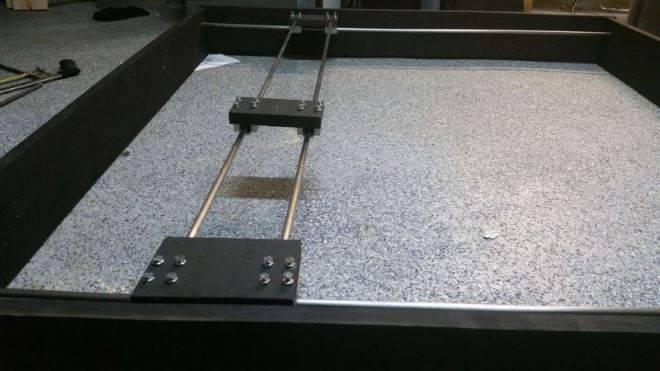

Изготовление подвижной каретки

Поверхность стержней, которые будут использоваться в качестве направляющих элементов для лазерного гравировального устройства, надо очистить от заводской смазки и тщательно отшлифовать до идеальной гладкости. Затем на них следует нанести смазывающий состав на основе белого лития, который улучшит процесс скольжения.

Сборка корпуса

Установка шаговых двигателей на корпус самодельного гравировального устройства осуществляется при помощи кронштейнов, изготовленных из листового металла. Чтобы сделать такой кронштейн, лист металла, ширина которого приблизительно соответствует ширине самого двигателя, а длина в два раза превышает длину его основания, сгибают под прямым углом. На поверхности такого кронштейна, где будет располагаться основание электромотора, сверлят 6 отверстий, 4 из которых необходимы для фиксации самого двигателя, а два остальных – для крепления кронштейна к корпусу при помощи обычных саморезов.

Для установки на вал электромотора приводного механизма, состоящего из двух шкивов, шайбы и болта, также используется кусок металлического листа соответствующего размера. Чтобы смонтировать такой узел, из металлического листа формируют П-образный профиль, в котором просверливаются отверстия для его крепления к корпусу гравера и для выхода вала электродвигателя. Шкивы, на которые будут надеваться зубчатые ремни, насаживаются на вал приводного электромотора и размещаются во внутренней части П-образного профиля. Надетые на шкивы зубчатые ремни, которые должны приводить в движение челноки гравировального устройства, соединяются с их деревянными основаниями при помощи саморезов.

Установка шаговых двигателей

Мой вариант лазера:

Я тоже попробовал сделать лазер из DVD RW привода и хочу сразу вас предупредить, что идея хорошая, но реализовать её достаточно сложно. Разбирать рабочий DVD RW привод это глупо, а в поломанных приводах, как правило, лазерный диод уже палёный и восстановлению не подлежит. Даже если вам всё же удалось вынуть рабочий лазерный диод, то будьте готовы к тому, что к нему необходима специальная собирающая линза, так как сам по себе лазерный диод светит не сфокусировано. А что б сформировать требуемое расхождение луча вам понадобиться хорошая оптика. Линзы от DVD RW привод не дают желаемый эффект. Я просто купил готовый лазерный модуль типа HLDPM12-655-5 (в корпусе с оптикой и защитой от переполюсовки), и подключил его к обыкновенному блоку питания.

Рисунок №6 – HLDPM12-655-5 внешний вид Рисунок №7 – HLDPM12-655-5 подключённый к блоку питания Рисунок №8 – свечение лазера

Мощность моего лазерного диода всего 6 мВт (для моих целей этого было достаточно) но если вам необходимо прожигать отверстия в листке бумаги, то придётся покупать гораздо более мощный лазерный диод, который соответственно стоит дороже.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт

  1. Термолобзик своими руками Для фигурного выпиливания в легкоплавких листовых материалах, удобно применять так…
  2. Регулируемый блок питания на стабилизаторе напряжения LM317 Начинающему радиолюбителю просто не обойтись без хотя бы простейшего блока…
  3. Лестница своими руками Если вам необходимо добраться до какого, то предмета весящего на…
  4. Тиристорный регулятор яркости настольной лампы Не смотря на то, что лампы накаливания вымирающий вид:)…
  5. Рабочее место своими руками В сельской местности рабочее место может быть размещено в сарае,…

Делаем блок питания

Данный процесс зависит от того, какое оружие предполагается оснастить ЛЦУ – с ружьем это проще, чем с пистолетом. Поэтому сначала выберем место установки блока питания.

«Таблетки» занимают меньше места, их можно просто скрепить скотчем, не забыв сделать правильное электрическое соединение и припаяв провода: «плюс» и «минус». Для пальчиков и мини-пальчиков можно приспособить какой-нибудь корпус (к примеру, пенал для кисточек, обрезав его). Расположение металлических контактов делаем аналогично тому, которое имеется у любого пульта.

Что такое голографический прицел, его принцип работы можно посмотреть на видео по этой ссылке. Прицельная марка и конструктивные особенности прицела.

:: СХЕМА САМОДЕЛЬНОГО ЛАЗЕРА ::

Все радиолюбители в каком то этапе своей практики делали или хотели сделать настоящий режущий лазер. Сама идея кажется сложной, особенно если нет навыков о создании таких девайсов, но все гораздо проще! Сердцем режущего лазера служит лазерный диод, остальное (батарейки, стабилизатор тока и т.д.) всего лишь дополнительные элементы для стабилизации напряжения и питания девайса. Для начала нужно найти CD или DVD привод.

Тут хочу заметить, что обычный лазерный диод из двд проигрывателей не подойдет! нужен пишущий лазер от старого дисковода ПК. Далее нужно разобрать дисковод и снять оптическую часть. Лазерный диод сразу бросается на глаза, его нужно аккуратно извлечь.

Все остальное бросаем в мусор, нам из привода нужен только лазерный диод. Обычно у лазерных диодов 3 вывода. Вывод посередине в основном минус (корпус), плюс — правый или левый вывод, в зависимости от марки и производителя лазерного диода. Его нужно проверить.

Берем две пальчиковые батарейки и через резистор в 5 ом подключаем к диоду. Минус напрямую подключаем к среднему выводу диода, плюс сначала левому , потом правому выводу (можно и наоборот) и смотрим, пока лазер слегка не засветится красным светом.

ВНИМАНИЕ! НИКОГДА НЕ СМОТРИТЕ НА ДИОД, ПРОВЕРКУ ДЕЛАЙТЕ НАПРАВЛЕНИЕМ ОПТИЧЕСКОЙ ЧАСТИ ДИОДА НА ПРЕДМЕТЫ, ЧТОБЫ ПРОВЕРЯТЬ СВЕЧЕНИЕ!

Когда цоколевка понятна, нужно собрать схему нашего самодельного лазерного излучателя. Питать лазер можно от 2 — 3-х пальчиковых батареек, или от аккумулятора мобильного телефона. При питании от аккумулятора мобильника, нужно плюс подавать через ограничительный резистор в 25 ом, при питании от двух пальчиковых батареек питание подаем через резистор в 5 ом, но стоит заметить, что от двух пальчиковых батареек мощность будет чуть ниже, чем от аккумулятора мобильного телефона. Как видите все очень просто — лазер, аккумулятор и резистор.

Вместо резистора, в схеме можно использовать стабилизатор напряжения (ЛМ317), но работает почти одинакового. Мощность резистора не менее 2 ватта. Оптика использована от обыкновенного красного лазера, который можно купить в магазине. Такой лазер имеет достаточно дальний радиус действия — до 30 см, затем уже луч менее опасен. И еще раз предупреждение — берегите от детей и и не направляйте на глаза людей! Это опасно и может повредить зрение.

Поделитесь полезными схемами СХЕМА ЧАСТОТОМЕРА


Частоту звукового сигнала можно определить с помощью электронного частотомера. Работа частотомера. Звуковой сигнал, преобразованный в электрический, подаётся на вход усилителя на транзисторе VT1. Транзистор почти полностью открыт, он ограничивает только полупериоды отрицательной, и усиливают только полупериоды положительной полярности.

СХЕМА УСТРОЙСТВА ДЛЯ ЗАПИСИ ГОЛОСА

Этот проект — принципиальная схема самодельного звукозаписывающего прибора на ISD25120, способного записать фрагмент аудио 120 секунд.

КАК СДЕЛАТЬ ГЛУШИЛКУ


Как сделать самому постановщик помех, для нейтрализации громкого шума от нехороших соседей? Предлагаемая глушилка предназначена для локального подавления сигналов ТВ и FM радио. Хочу сразу напомнить, что за постановку искусственных помех штраф на 20-70 минималок, с конфискацией технических средств ст. 139-3 КОАП РФ.

СХЕМА УСТРОЙСТВА ДЛЯ ОПРЕДЕЛЕНИЯ ЦВЕТА Устройство, которое распознает цвета, приводится на рисунке. Может быть полезен в схемах диагностики, автоматики и управления процессами. Прибор содержит три датчика освещенности, выполненные на фоторезисторах.

СХЕМА БЕСПРОВОДНОГО ЗАРЯДНОГО УСТРОЙСТВА


Недавно был разработан способ для зарядки мобильного телефона без проводов! Представьте себе: вы держите сотовый телефон в руках и беседуйте с другом, и в этот момент ваш телефон заряжается, а что самое главное — от него не торчат провода зарядного устройства. Предлагаю два способа реализации этой идеи, вернее способ один — метод индукции тока без проводов, а вариантов конструкции такого беспроводного зарядного устройства целых два.

Сегодня во многих приборах бытового и любого другого плана используются лазерные диоды (полупроводники) для создания целенаправленного луча. И самым важным моментом в самостоятельной сборке лазерной установки является подключение диода.

Лазерный диод

Из этой статьи вы узнаете обо всем, что нужно для качественного подключения лазерного диода.

Мощный лазер своими руками за один вечер

Мощный лазер своими руками за один вечер


Кратко. Здравствуйте дамы и господа. Сегодня я открываю серию статей, посвященных мощным лазерам, ибо хабрапоиск говорит, что люди ищут подобные статьи. Хочу рассказать, как можно в домашних условиях сделать довольно мощный лазер, а также научить вас использовать эту мощь не просто ради «посветить на облака». Предупреждение! В статье описано изготовление мощного лазера (300мВт ~ мощность 500 китайских указок), который может нанести вред вашему здоровью и здоровью окружающих! Будьте предельно осторожны! Используйте специальные защитные очки и не направляйте луч лазера на людей и животных! Узнаём. На Хабре всего пару раз проскакивали статьи о портативных лазерах Dragon Lasers, таких, как Hulk. В этой статье я расскажу, как можно сделать лазер, не уступающий по мощности продаваемым в этом магазине большинству моделей. Готовим.Для начала нужно подготовить все комплектующие:

  • — нерабочий (или рабочий) DVD-RW привод со скорость записи 16х или выше;
  • — конденсаторы 100 пФ и 100 мФ;
  • — резистор 2-5 Ом;
  • — три аккумулятора ААА;
  • — паяльник и провода;
  • — коллиматор (или китайская указка);
  • — стальной светодиодный фонарь.

Это необходимый минимум для изготовления простой модели драйвера. Драйвер — это, собственно, плата которая будет выводить наш лазерный диод на нужную мощность. Подключать напрямую источник питания к лазерному диоду не стоит — выйдет из строя. Лазерный диод нужно питать током, а не напряжением. Коллиматор — это, собственно, модуль с линзой, которая сводит всё излучение в узкий луч. Готовые коллиматоры можно купить в радиомагазинах. В таких уже сразу имеется удобное место для установки лазерного диода, а стоимость составляет 200-500 рублей. Можно использовать и коллиматор из китайской указки, однако, лазерный диод будет сложно закрепить, а сам корпус коллиматора, наверняка, будет сделан из металлизированного пластика. А значит наш диод будет плохо охлаждаться. Но и это возможно. Именно такой вариант можно посмотреть в конце статьи. Делаем. Сначала необходимо добыть сам лазерный диод. Это очень хрупкая и маленькая деталь нашего DVD-RW привода — будьте аккуратны. Мощный красный лазерный диод находится в каретке нашего привода. Отличить его от слабого можно по радиатору большего размера, нежели у обычного ИК-диода. Рекомендуется использовать антистатический браслет, так как лазерный диод очень чувствителен к статическому напряжению. Если браслета нет, то можно обмотать выводы диода тонкой проволочкой, пока он будет ждать установки в корпус. По этой схеме нужно спаять драйвер.

Не перепутайте полярность! Лазерный диод также выйдет из строя мгновенно при неправильной полярности подводимого питания. На схеме указан конденсатор 200 мФ, однако, для портативности вполне хватит и 50-100 мФ. Пробуем. Прежде чем устанавливать лазерный диод и собирать всё в корпус, проверьте работоспособность драйвера. Подключите другой лазерный диод (нерабочий или второй, что из привода) и замерьте силу тока мультиметром. В зависимости от скоростных характеристик силу тока нужно выбирать правильно. Для 16х моделей вполне подойдет 300-350мА. Для самых быстрых 22х можно подать даже 500мА, но уже совсем другим драйвером, изготовление которого я планирую описать в другой статье. Выглядит ужасно, но работает! Эстетика. Собранным на весу лазером похвастаться можно только перед такими же сумасшедшими техно-маньяками, но для красоты и удобства лучше собрать в удобный корпус. Тут уже лучше выбрать самому, как понравится. Я же смонтировал всю схему в обычный светодиодный фонарь. Его размеры не превышают 10х4см. Однако, не советую носить его с собой: мало ли какие претензии могут предъявить соответствующие органы. А хранить лучше в специальном чехле, дабы не запылилась чувствительная линза. Это вариант с минимальными затратами — используется коллиматор от китайской указки:


Использование фабрично-изготовленного модуля позволит получить вот такие результаты:

Луч лазера виден вечером:

И, разумеется, в темноте:

Возможно. Да, я хочу в следующих статьях рассказать и показать, как можно использовать подобные лазеры. Как сделать гораздо более мощные экземпляры, способные резать металл и дерево, а не только поджигать спички и плавить пластик. Как изготавливать голограммы и сканировать предметы для получения моделей 3D Studio Max. Как сделать мощные зеленый или синий лазеры. Сфера применения лазеров довольно широка, и одной статьёй тут не обойтись

Внимание! На забывайте о технике безопасности! Лазеры — это не игрушка! Берегите глаза!

Универсальная указка

Довольно удобная вещь, с ее помощью можно подсвечивать необходимые слова, предложения, картинки на доске, при этом находясь довольно далеко, а еще в зависимости от того, насколько лазер приближен к объекту, можно выгравировать узоры на деревянных поверхностях. Сделать лазерную указку в домашних условиях несложно, если есть в наличии все комплектующие. С ее помощью можно будет поджечь спичку и бумагу, что довольно удобно на природе для разведения костра. Для этого потребуются следующие предметы:

  • Неисправный CD- или DVD-привод, но с исправной головкой, в которой находится оптика и лазер.
  • Самый дешевый фонарик.
  • Паяльник.
  • Припой и флюс или канифоль.
  • Брелок указку.
  • Фольгированный текстолит для изготовления платы.
  • Хлорное железо (для травления платы).
  • Клемные лепестки.
  • Клей и спирт.
  • Лазерный принтер.
  • Глянцевая бумага и утюг.
  • Радиодетали (тип SMD для экономии места). Монтаж такого типа деталей довольно нелегкое дело, но позволит значительно уменьшить габариты конструкции.
  • Стабилизатор напряжения LM2621.
  • R2 R1 –150 кОм, R4-500 Ом.
  • Керамические конденсаторы: С1-0.1 мкФ, С2-100 мкФ, С3-33мкФ, С4-33 пф, С5-0,1 мкФ, VD1 — не меньше 3-х ампер 1N5821, 30BQ060, 31DQ10, MBRS340T3
  • Катушка индуктивности L1, состоящая из ферритового кольца и 15 витков проволоки.

Для начала необходимо вытащить все внутренности, которые в дальнейшем пригодятся.

Затем, на плате, которая извлечена из указки, необходимо найти пластиковую гайку, открутить ее и вытянуть содержимое.

Взять паяльник и разогреть латунный коллиматор, который потом необходимо отсоединить.

Предварительно разобрать привод и извлечь из него лазерный диод и оптику. Далее необходимо приступить к разбору китайского фонарика.

Так как лазер довольно сильно греется, то для него необходимо изготовить своеобразный теплоотвод из лепестковых клемм, как показано на рисунках.

Коллиматор необходимо пропихнуть на 5 мм дальше для фиксации диода.

Важно не перепутать полярность светодиода, которую можно определить при помощи обычного мультиметра. После прозвонки нужно припаять к диоду два провода

Следующим шагом будет сборка и подключение схемы питания для светодиода.

Чертеж платы выглядит следующим образом.

После того как чертеж распечатан на лазерном принтере и перенесен на плату, можно приступить к монтажу радиодеталей на плату.

Когда элементы будут впаяны в плату, следует подсоединить диод к плате и питание в виде батареек.

Оптический усилитель можно использовать от ранее разобранного привода.

По окончании работы все помещается в корпус из-под фонарика. Такая лазерная указка удобна тем, что при приближении к объекту ее можно использовать как зажигалку или гравер. Но если луч отдалить от объекта, то он не будет вызывать возгорания и послужит отличной указкой или прицелом для пневматического пистолета.

Самостоятельная сборка лазера

Потребуется найти дисковод. Главное, чтобы его лазерный диод был исправен. Конечно, дома такого предмета может и не быть. В этом случае его можно приобрести у тех, у кого он есть. Зачастую люди выбрасывают оптические приводы, даже если их лазерный диод еще работает или продают их.

Выбирая привод для изготовления лазерного устройства, нужно обращать внимание на фирму, в которой он был выпущен. Главное, чтобы этой фирмой не была Samsung: приводы от этого производителя оснащены диодами, которые не имеют защиту от наружного воздействия

Следовательно, такие диоды быстро загрязняются и подвергаются тепловым нагрузкам. Они могут быть повреждены даже в результате легкого прикосновения.

Важно, чтобы привод при использовании по прямому назначению мог не только считывать, но и записывать информацию на диск. В записывающих принтерах есть инфракрасный излучатель, необходимый для сборки лазерного устройства

Работа заключена в следующих действиях:

Разборка DVD-привода

Это нужно делать максимально осторожно, так как находящиеся внутри детали очень хрупкие.
После разборки корпуса без труда можно заметить нужный компонент. Он представляет собой маленькое стеклышко, находящееся в передвижной каретке

В нем находятся пара диодов и линза. Луч способен навредить зрению, поэтому ни в коем случае нельзя направлять его в глаза, даже если он находится на расстоянии 100 м.
Как только кристалл будет извлечен, нужно сразу же перевязать его концы проводами без изоляции. В результате образуются два выхода напряжения. К одному из них необходимо с помощью паяльника присоединить малый конденсатор, имеющий полярность «-“. К другому выходу также с помощью паяльника прикрепляется второй из заготовленных ранее конденсаторов. Его полярность «+”.
Питаться лазерная установка должна током напряжением 3 В и силой около 300 мА. Можно использовать три простых пальчиковых батарейки или аккумулятор мобильного телефона. Если скорость записи разобранного привода была небольшой, то и сила тока тоже может быть небольшой, например, всего 200 мА. Если же скорость была больше, то и силу тока следует увеличить.
Коллиматор можно изготовить из оптической линзы. Ее можно взять из простейшей лазерной указки китайского производства.

https://youtube.com/watch?v=widTv4kB8ak

Заключение

С помощью лазерного диода, извлеченного из DVD-RW привода, можно своими руками создать лазерную установку. Используя различные кристаллы, можно сфокусировать луч и придать ему необходимую расцветку. При этом необходимо обязательно учитывать особенности работы с таким приспособлением, чтобы получить желаемый результат и не ухудшить свое зрение.

https://youtube.com/watch?v=li2CCrko-qg

Лазер из cd dvd привода своими руками

Для многих сборка подобного устройства для многих не секрет. Это наверно одно из того, что собираем.Лазер из дисковода своими руками. Он отличается от дешевых китайских указок, и прочего, тем что обладает определенной мощностью. Для его изготовления нам нужны только начальные азы,и cd или dvd привод.А если еще и пишущий, то мощность его гораздо больше.

И так читаем далее.

Первое чем мы зададимся.Это как достать диод из привода.

Разбираем резак, вытаскиваем оптическую часть. Вот так выглядит эта часть резака:

Ценного там только выходная линза и два лазера. Теперь достаем самое главное — DVD лазер:

Прошу вашего внимания:

Пока вы еще не начали играть с новой игрушкой распишу-ка я вам технику безопасности. Лазер из DVD-RW привода относится к классу 3B, а значит он очень опасен для зрения! Не направляйте луч в глаза и в зеркало! Даже глазом моргнуть не успеете, зрение станет значительно хуже! Парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. это ему считай повезло. сфокусированным лучом повредить зрение можно и со ста метров! Смотрите куда светите!

Можно ли испортить лазерный диод? Можно! Даже очень просто. Стоит только превысить ток и диоду наступит конец. Причем доли микросекунд будет достаточно! Именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него! На самом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в обычный светодиод. Резонатор рушится не от тока, а от световой интенсивности, которая в свою очередь зависит от тока. Также надо быть внимательным к температуре. При охлаждении лазера, КПД его растет, и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее! Еще его легко убить переходными процессами, возникающими при включении и выключении! От них стоит защититься.

Достаем лазер и сразу же тонкой жилой из многожильного провода обматываем ему ноги,чтобы электрически выводы ЛД были соединены. припаиваем к его ногам небольшой неполярный конденсатор на 0,1мкФ и полярный на 100мкФ и только потом снимаем жилу, которую намотали! Так мы спасем его от статики и переходных процессов, которые ЛД очень не любят!

Теперь время подумать о питании нашего лазера. Лазерный диод запитывается примерно от 3V и потребляет 200-400мА в зависимости от мощности(скорости привода). Лазер это не лампочка! Ни в коем случае не подсоединяйте его напрямую к батарейкам! Без ограничительного резистора его быстро убьют и 2 батарейки от лазерной указки! ЛД нелинейный элемент, поэтому питать его надо не напряжением, а током! то есть нужны токо ограничивающие элементы.

Вот так лазер выглядит изнутри:

И так. Нам теперь осталось запитать наш лазер. Рассмотрим несколько вариантов.

Первый вариант.

Тут будет ограничение тока резистором, как и обычного диода.

Сопротивление резистора определяется экспериментально, по току через ЛД. Следует остановиться на 200мА для 16х, дальше риск спалить больше. хотя мой ЛД и на 300мА работал прекрасно. для питания подойдут три любых аккумулятора на нужную емкость. Также удобно использовать аккумулятор от мобильного телефона.

Достоинства: простая конструкция, высокая надежность.

Недостатки: ток через ЛД постепенно падает. И толком не понятно когда конструкцию пора подзаряжать. Использование трех аккумуляторов усложняет конструкцию и неудобна зарядка.

Данную схему удобно размещать в китайском фонарике, где стоит батарея из трех ААА (мизинчиковых) батареек

В сборе будет следущее.

Два резистора по 1 Ому последовательно и два конденсатора.

Второй вариант.

Использование микросхемы LM317.

В этой схеме все гораздо сложнее, и она прекрасно подходит для стационарного варианта лазера! В драйвере используется микросхема LM317, которая включена стабилизатором тока. Драйвер поддерживает постоянный ток через ЛД независимо от питания(не меньше 7В) и температуры. Советую скачать даташит на эту микросхему и разобраться основательней, а так это лучший драйвер для дома!
