Охлаждающая подставка своими руками: особенности сборки и выбора комплектующих

С чего начать

Как и для любого рабочего процесса, начать следует с составления сметы/плана и определения будущих стадий монтажа, о чём и пойдёт речь ниже.

1 Шаг. Составление сметы и схематического плана

Для начала стоит ответить на несколько вопросов:
«Какие ожидания возлагаются на будущее творение» — например (для автора статьи здесь и далее), это удобная подложка, находящаяся под небольшим углом, и 1/2 кулера на вдув и на выдув. А цель — добиться понижения температурных показателей хотя бы на 5 градусов.
«Какую сумму на это можно выделить» — бюджет 500 рублей.
«Какой размер/габариты» — так как девайс имеет диагональ 18.4 дюйма, то с учётом расположения его ножек, длина будет составлять порядка 36*38 см., ширина 35-37 см.
«Из чего сделать корпус/основу»

Принимая во внимание, что «ASUS K95VJ» весит более 4 килограммов, материал должен быть прочным, но в то же время желательно добиться небольших габаритов и лёгкости. С этими запросами достаточно спокойно должны были справиться полипропиленовые трубы для воды диаметров 20 мм.
«Из чего сделать подложку для крепления кулера» — вес кулера минимален, и нагрузки на подложку не будет, поэтому и чрезмерной прочности от неё и не требуется

Соответственно, выбор пал на ассортимент канцтоваров, а именно на папку-скоросшиватель с металлическим зажимом и максимально плотным/грубым картоном.
«Что уже имеется в наличии» — уже имеется старая охлаждающая подставка от девайса того же бренда «Asus», но с диагональю экрана в 13 дюймов, из которой можно извлечь кулер и порт питания.
«Какие инструменты/предметы потребуются дополнительно»:Линейка, метр или рулетка.
Канцелярский нож или ножницы.
Дрель/шуруповёрт, свёрла и отвёртка.
Ножовка по металлу или лобзик.
Маркер, изолента.
Болты, гайки, шайбы.
Клеевой пистолет или двухсторонний скотч.
Мебельный степлер или обычный прозрачный скотч.

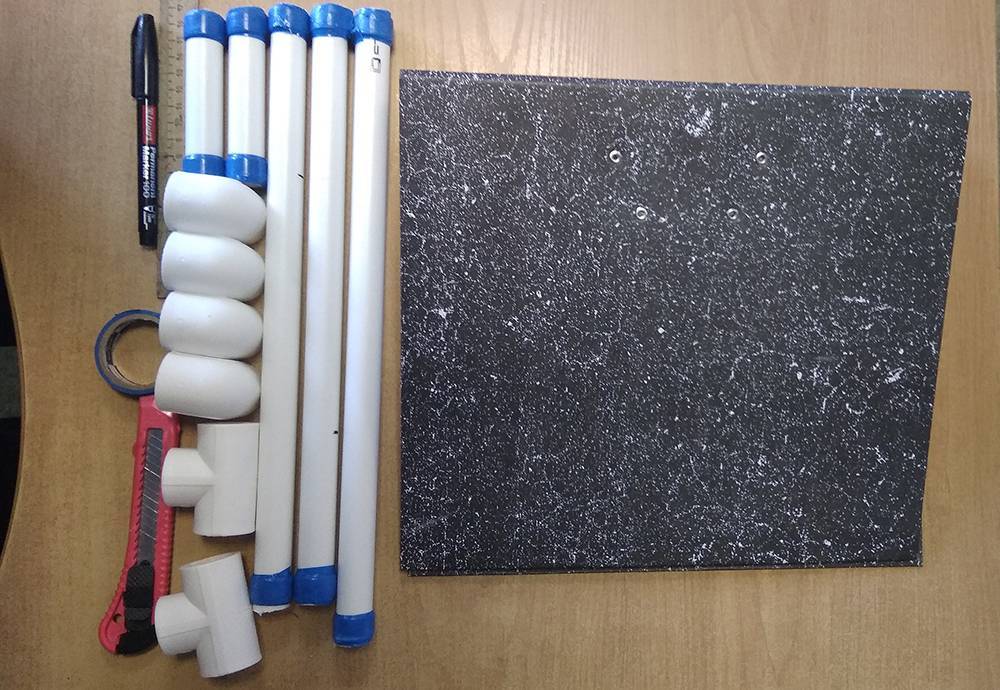

Шаг 2. Приобретение материалов

Учитывая, что список предметов и инструментов, приведённый выше, не требует дополнительных затрат, так как всё это имеется у любого среднестатического мужчины, останется только докупить:

  • «полипропиленовые трубы» — 1.5/2 метра трубы (с запасом) в среднем стоит порядка 100 рублей (в примере по факту вышло 75 рублей*1,5 м.).
  • «уголки и тройники» — четыре уголка под 90 градусов и два тройника – в общей сложности стоили 27 рублей.
  • «папка-скоросшиватель» — из того, что удалось найти в ближайших магазинах, была папка с довольно плотным картоном стоимостью 120 рублей.

Итого: 222 рубля.

висновок

У висновку буде не зайвим ще раз повторити, що кінцевий результат являє собою суміш рядових навичок володіння інструментом і мінімальних грошових витрат. Тепер безпосередньо про фактичну користь створеної додаткової системи охолодження. Тестування температурних показників проводилося після 20-хвилинної активного веб-серфінгу і перегляду фільму.

На малюнку 1 надані дані тестування починаючи з 20-ої хвилини роботи.

На малюнку 2 надані показники в період з 20 по 30/31 хвилину активної роботи. Як видно, заявленого результату в 5 градусів вдалося досягти без будь-яких проблем.

Так, не можна сказати, що це видатні результати, але з урахуванням фактичних витрат і витраченого часу, самостійне створення охолоджуючої підставки окупається сповна.

Почему это выгодно

Конечно же, каждому необходимо здраво оценивать свои возможности и в подборе комплектующих, и в их монтаже и в принципе отдавать себе отчёт о целесообразности задуманного действия. Итак, почему это выгодно. Например, в наличии ноутбук «ASUS K95VJ» с диагональю экрана в 18.4 дюйма. Поиски рассматриваемой системы охлаждения установили, что все достойные внимания варианты стоят порядка 2000 рублей и выше. Действительно, с учётом современных реалий данная сумма не кажется значительной, но и отдавать такие деньги за красивый корпус с подсветкой, по сути пустышку, тоже не очень хочется. Да и в принципе, это довольно сомнительное вложение средств, сэкономив которые можно, например, вложить в покупку комплектующих. Именно поэтому автор настоящий статьи, как и многие другие пользователи, вознамерился сделать охлаждающую подставку самостоятельно с минимальным вложением денежных средств и потраченного времени.

Чому це вигідно

Звичайно ж, кожному необхідно тверезо оцінювати свої можливості і в підборі комплектуючих, і в їх монтажі і в принципі віддавати собі звіт про доцільність задуманого дії. Отже, чому це вигідно. Наприклад, в наявності ноутбук “ASUS K95VJ” з діагоналлю екрану в 18.4 дюйма.Пошуки даної системи охолодження встановили, що всі цікаві варіанти коштують близько 2000 рублів і вище. Дійсно, з урахуванням сучасних реалій дана сума не здається значною, але і віддавати такі гроші за гарний корпус з підсвічуванням, по суті пустушку, теж не дуже хочеться. Та й в принципі, це досить сумнівне вкладення коштів, заощадивши які можна, наприклад, вкласти в покупку комплектуючих. Саме тому автор справжній статті, як і багато інших користувачів, думав був учинити охолоджуючу підставку самостійно з мінімальним вкладенням коштів і витраченого часу.

З чого почати

Як і для будь-якого робочого процесу, почати слід з складання кошторису / плану і визначення майбутніх стадій монтажу, про що і піде мова нижче.

1 Крок. Складання кошторису та схематичного плану

  • Для початку варто відповісти на кілька запитань:
  • “Які очікування покладаються на майбутнє творіння” – наприклад (для автора статті тут і далі), це зручна підкладка, яка перебуває під невеликим кутом, і 1/2 кулера на вдув і на видув. А мета – домогтися зниження температурних показників хоча б на 5 градусів.
  • “Яку суму на це можна виділити” – бюджет 500 рублів.
  • “Який розмір / габарити” – так як девайс має діагональ 18.4 дюйма, то з урахуванням розташування його ніжок, довжина становитиме близько 36 * 38 см., Ширина 35-37 см.
  • “З чого зробити корпус / основу”. Беручи до уваги, що “ASUS K95VJ” важить більше 4 кілограмів, матеріал повинен бути міцним, але в той же час бажано домогтися невеликих габаритів і легкості. З цими запитами досить спокійно повинні були справитися поліпропіленові труби для води діаметром 20 мм.
  • “З чого зробити підкладку для кріплення кулера” – вага кулера мінімальний, і навантаження на підкладку не буде, тому і надмірної міцності від неї і не потрібно. Відповідно, вибір припав на асортимент канцтоварів, а саме на папку-швидкозшивач з металевим затискачем і максимально щільним / грубим картоном.
  • “Що вже є в наявності” – вже є стара охолоджуюча підставка від девайса того ж бренду “Asus”, але з діагоналлю екрана в 13 дюймів, з якої можна витягти кулер і порт харчування.
  • “Які інструменти / предмети будуть потрібні додатково”:
    • Лінійка, метр або рулетка.
    • Канцелярський ніж або ножиці.
    • Дриль / шуруповерт, свердла і викрутка.
    • Ножівка по металу або лобзик.
    • Маркер, ізоляційна стрічка.
    • Болти, гайки, шайби.
    • Клейовий пістолет або двосторонній скотч.
    • Меблевий степлер або звичайний прозорий скотч.

Крок 2. Придбання матеріалів

З огляду на, що список предметів і інструментів, наведений вище, не вимагає додаткових витрат, так як все це є у будь-якого середньостатистичного чоловіка, залишиться тільки докупити:

  • “Поліпропіленові труби” – 1.5 / 2 метра труби (з запасом) в середньому коштує близько 100 рублів (в прикладі за фактом вийшло 75 рублів * 1,5 м.).
  • “Куточки і трійники” – чотири куточки під 90 градусів і два трійника – в цілому коштували 27 рублів.
  • “Папка-швидкозшивач” – з того, що вдалося знайти в найближчих магазинах, була папка з досить щільним картоном вартістю 120 рублів.

Разом: 222 рубля.

Заключение

В заключении будет не лишним ещё раз повторить, что конечный результат представляет собой смесь рядовых навыков владения инструментом и минимальных денежных затрат. Теперь непосредственно о фактической пользе созданной дополнительной системы охлаждения. Тестирование температурных показателей проводилось после 20-минутной активного веб-сёрфинга и просмотра фильма.

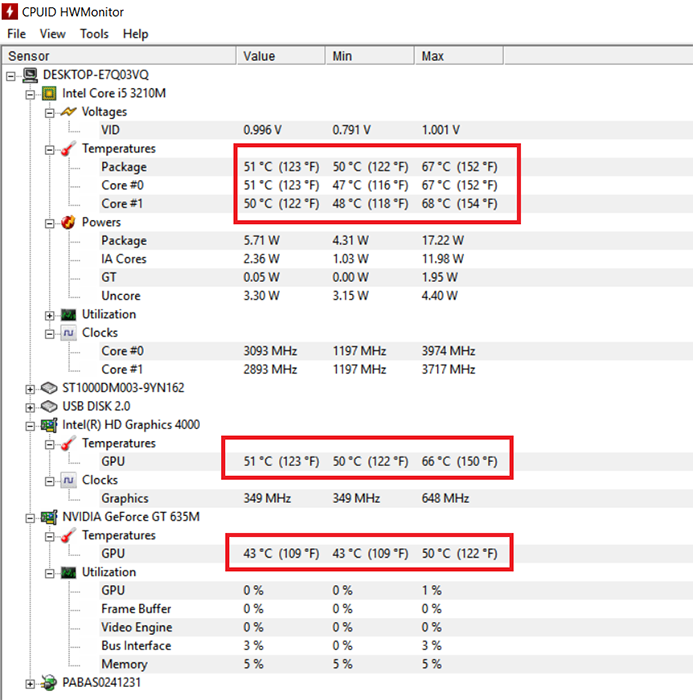

На рисунке 1 предоставлены данные тестирования начиная с 20-ой минуты работы.

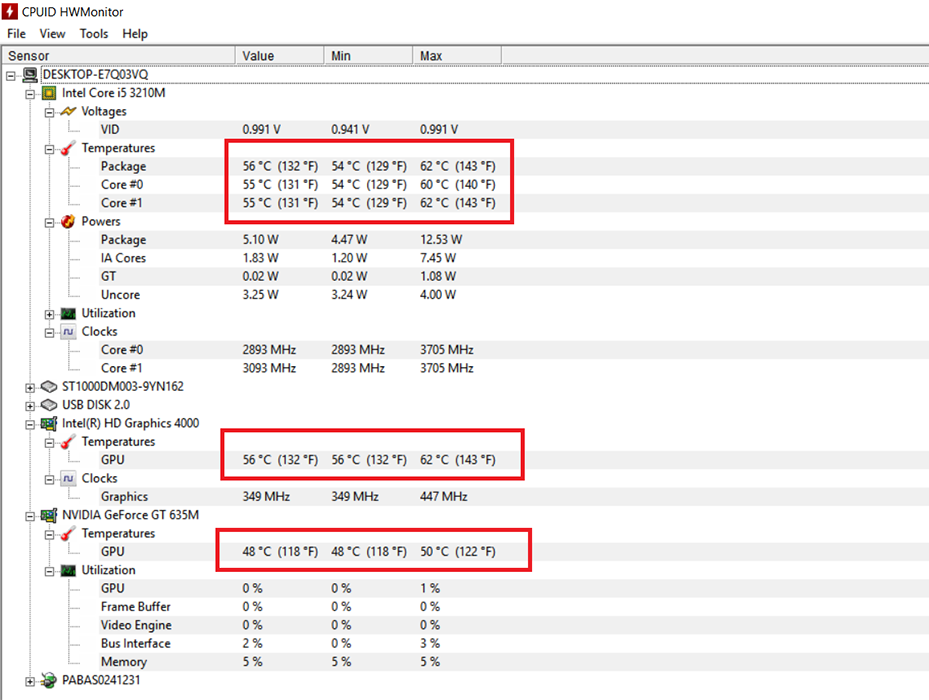

На рисунке 2 предоставлены показатели в период с 20 по 30/31 минуту активной работы. Как видно, заявленного результата в 5 градусов удалось достигнуть без каких-либо проблем.

Да, нельзя сказать, что это выдающиеся результаты, но с учётом фактических затрат и потраченного времени, самостоятельное создание охлаждающей подставки окупается сполна.
