Превращение растрового изображения в векторное в CorelDraw

Преобразование векторной графики в растровые изображения

Преобразование или в растровое изображение позволяет применять для объекта специальные эффекты, доступные в CorelDRAW. Процесс преобразования векторной графики в растровое изображение известен также как «растрирование».

Во время преобразования можно выбрать . Цветовой режим определяет число и вид цветов, составляющих растровое изображение, а следовательно, и размер файла. Для получения дополнительных сведений о цветовых режимах см. раздел

Можно также задать параметры для таких элементов управления, как , , печать наложения черного и фона.

При экспорте файла в такие форматы файлов растровых изображений, как TIFF, JPEG, CPT или PSD, доступны аналогичные параметры преобразования. Для получения дополнительных сведений об экспортировании см. раздел

Преобразование векторной графики в растровое изображение
1 . Выделите .
2 . Выберите пункт Растровые изображения Преобразовать в растровое изображение.
3 . Выберите в списке Разрешение.
4 . Выберите в списке Цветовой режим.
5 .Установите любой из следующих флажков.
Со смешиванием: имитация увеличения количества доступных цветов. Данный параметр доступен только при работе с изображениями, в которых используется не более 256 цветов.
Всегда печатать наложение черного: если черный цвет является верхним цветом, то печать выполняется поверх черного. Если включить этот параметр, то при печати растровых изображений между черными объектами и объектами, расположенными под ними, не будет пробелов.
Сглаживание: сглаживаются кромки растрового изображения.
Прозрачный фон: достигается эффект фона изображения.

Для параметра Всегда печатать наложение черного можно изменить порог черного. Для получения сведений о настройке порога черного см. раздел

Преобразование векторной графики в растровое изображение при экспорте
1 . Выберите пункт Файл Экспорт.
2 .Выберите папку, в которой необходимо сохранить файл.
3 . Выберите формат файла в списке Тип файла и введите имя файла в поле Имя файла.
4 . Установите необходимые параметры и нажмите кнопку Экспорт.
5 . В диалоговом окне Преобразование в растровое изображение введите значения в одном из указанных полей.
Ширина и Высота: указываются размеры изображения.
% ширины и % высоты: изменение размера изображения в процентном отношении к оригиналу.
6 . Чтобы указать , введите его значение в поле Разрешение.
7 . Выберите в списке Цветовой режим.
8 .Установите любой из следующих флажков.
Со смешиванием: имитация увеличения количества доступных цветов. Данный параметр доступен только при работе с изображениями, в которых используется не более 256 цветов.
Всегда печатать наложение черного: если черный цвет является верхним цветом, то печать выполняется поверх черного. Если включить этот параметр при печати растровых изображений, то между черными объектами и объектами, расположенными под ними, не будет пробелов.
9 . В области Параметры установите любой из следующих флажков.
Сглаживание: сглаживаются кромки растрового изображения.
Сохранять слои: сохраняются .
Прозрачный фон: достигается эффект фона изображения.

Для параметра Всегда печатать наложение черного можно изменить порог черного. Для получения сведений о настройке порога черного см. раздел

Для некоторых форматов файлов растровых изображений доступны не все параметры диалогового окна Преобразование в растровое изображение.

Не все компоненты программы доступны в пробной версии, версиях для образовательных учреждений и для OEM-партнеров. К неподдерживаемым компонентам могут относиться приложения и функции Corel, утилиты сторонних поставщиков и файлы с дополнительным содержимым. Тем не менее, некоторые из этих компонентов могут упоминаться в приложениях и документации.

(требуется подключение к Интернету.)

Copyright 2017 Corel Corporation. Все права защищены.

Acme TraceART

Производитель : DWG TOOL Software

Ссылка: http://www.freefirestudio.com/traceart.htm

Многофункциональная и сложная программа, предназначенная в основном для векторизации чертежей, схем и разного рода карт (рис. 5). Поддерживается большое количество растровых и векторных форматов. Качество трассировки нельзя назвать выдающимся, но при этом программа имеет другие плюсы — например предусмотрена удобная функция предпросмотра результата еще до трассировки, а также обеспечивается работа с многостраничными изображениями и разнесение результатов трассировки по слоям.

Рис . 5. Acme TraceART

Перевод растра в вектор в Фотошопе

Что именно способен перевести в вектор Фотошоп? Что угодно, если вы заранее выделите этот объект инструментами группы Select. Фотошоп конвертирует в контур любое выделение. Об инструментах выделения можно прочесть в статье Примитивах выделения в Фотошопе. Приведу рабочий пример. Много лет назад ко мне обратился очень непростой заказчик, затребовавший непростой сайт. Для сайта необходимо было выполнить различный арт, и я решил нарисовать его в фотошопе. В ходе рисования я перевел его в вектор, и сейчас я расскажу как. Вот одно из подобных изображений, которое я рисовал кистью с твердыми краями на планшете. Я обвел оригинального Витрувианского человека, видоизменил его и нарисовал свое, отличное от оригинала, лицо. Идея векторизировать арт пришла случайно. Но реализовав её, я получил возможность как угодно масштабировать человека. Более того, ранее рваные края и неровности после векторизации сгладились.

Ручная трассировка

Если у вас в качестве исходной картинки будет фотография, то отрисовка её в векторе будет проблематичной. Обычно это делают с рисунками, графикой, логотипами или подобными вещами.

Скан (фото) — Импорт

Прежде всего, рисунок (картинку) нужно отсканировать (сфотографировать) и импортировать (Файл/Импорт) в программу. Иногда исходное изображение нужно серьёзно увеличить — чтобы добиться выявления мелких нюансов. Это в зависимости от обстоятельств. Некоторые считают, что с рисунком удобнее работать с заблокированным объектом. Это можно сделать, выбрав команду с замочком Lock Object из меню правой мышки.

Контуры

Далее, с помощью средства «Кривая Безье» приступают к созданию узловых опорных точек по всей контурной линии. Для правки неудачно получившихся узлов можно отменять действие или править, применяя ShapeTool. На вкладке «Кривая» в «Свойствах объекта» присутствует флажок индикатора «Закрыть кривую» — он нужен для получения информации о замкнутости контура (для последующей заливки). После обведения контуров:

После окончания работы с контурами можно удалить с рабочего изображения скан рисунка для лучшей оценки. Для этого вызвать Unlock Object и перетянуть контурную картинку в сторону.

Заливка

Теперь выбранные части (замкнутые) можно заливать (окрашивать) краской, выбирая левой мышкой цвет (или меняя его), а правой корректируя контуры.

Объём

Для того чтобы персонаж смотрелся более интересно, ему придают игру светотени. Обычно это делается с помощью средства Bezier.

А можно так: дважды скопировать руку, верхней копии придать левое смещение, выделить оба фрагмента, на панели Property Bar активировать команду Back minus front. Получится тень, для которой нужно выбрать более тёмный по сравнению с основным цвет. Создание бликов аналогично, но окрашивается в более светлый цвет.

После игры со светотенью остаётся изобразить падающую тень от всего объекта. Средством Ellipse наносится на рисунок овал. Drop Shadow создаёт падение тени, характеристики которой регулируются в панели Property Bar.

Теперь нужно удалить овал. Открываем средство Object Manager в Windows/Dockers, активируем правой мышкой группу овал-тень на рисунке, отбираем Break Drop Shadow. Осталось только удалить ненужный овал и разместить на нужном месте тень.

Corel Draw X4. Трассировка фотоизображения в векторную картинку

Эту версию уже давно ждали.

В ней разработчики обещали воплотить в жизнь мечту многих дизайнеров – перевод растрового изображения в векторное изображение. Причем со всеми слоями.

С каким нетерпением и ожиданием чуда я открыла новый Corel Draw.

Сразу бросился в глаза обновленный интерфейс программы. Он – другой. Непривычный.

Включила функцию – Показать обновления версии Х4 от версии Х3.

Бледно-оранжевым цветом выделились эти функции.

На Строке Меню сразу увидела вкладку – Растровые изображения.

Вот тут то и должна скрываться волшебная трассировка растра в вектор.

Посмотреть крупнее.

На скорую руку открыла несколько фотографий. И предлагаю Вам посмотреть, что получилось в результате трассировки растровой картинки.

Итак, самое первое, что меня интересует – это трассировка человеческого тела.

Что ж, в принципе очень неплохо. Даже хорошо. Действительно – все по слоям.

А мелкие детали, например, глаза можно подрисовать самим.

Несколько настроек трассировки. Мне понравились – Подробный логотип и картинка.

Теперь пришла пора посмотреть, как трассируются цветочки. Великолепно.

Посмотреть крупнее в JPG.

Теперь посмотрим на бабочек. Как они сыграют?

Получилось замечательно. Просто чудо какое-то. Все в слоях, в векторе.

Посмотреть крупнее в JPG.

Удовольствие перевода неописуемое. Хочется пробовать все новые и новые фотографии.

Пожалуй, пришла пора попробовать фотографии города. Есть у меня несколько задумок на эту тему.

И ещё — такой вариант.

Честно говоря, получилось даже лучше, чем я ожидала.

А, теперь попробуем, как будут смотреться фотографии природы в векторе.

Посмотреть крупнее в JPG.

Посмотреть крупнее в JPG.

Огромный – огромный респект разработчикам Corel Draw X4.Просто фантастика, какая — то.

И, под самый конец, я была бы не я, если бы не попробовала перевести в вектор свою любимую туфельку.

Сегодня — ярко синюю.

Да, перед графиками — дизайнерами открываются просто необъятные горизонты с версии Х4.

Такого еще не было. И нет ни в одной программе.

Стоит изучать компьютерную графику и воплощать самые смелые свом мечты.

С уважением Ольга Анферова.

TraceIT

Производитель: Pangolin Laser Systems, Inc.

Ссылка: http://www.pangolin.com/LA_Studio/TraceIT.htm

TraceIT — довольно интересная программа, использующая оригинальные алгоритмы трассировки (рис. 1). Загруженное в нее изображение сначала подвергается обработке фильтрами для очистки от «мусора» (noise, color noise), после чего уже трассируется.

Интересная особенность — помимо обработки изображений в распространенных форматах BMP, GIF, TIF, JPG, PSD и пр., есть возможность загружать видеофайлы в форматах AVI, MOV или MPEG и обрабатывать только выбранные кадры, какой­либо диапазон или весь видеофайл целиком. Сохранить результат можно в десяток форматов, в том числе в BMP, JPG и EMF.

Рис . 1. TraceIT

Как в кореле сделать макет

Сегодня каждому дизайнеру необходимо знать, как сделать макет в coreldraw. Накануне сдачи в типографию следует всю текстовую информацию интерпретировать в кривых, а шрифты представить в форме графического объекта. При некачественной подготовке макет будет представлен непонятными символами.

Для выполнения трассировки в кореле следует:

  1. Выделить необходимый объект
  2. Выбрать в меню пункт Arrange (Монтаж) -> Convert To Curves (Преобразовать в кривые).

Следует понимать, что работа с векторной графикой требует серьезных вычислительных ресурсов компьютера, что замедляет работу редактора. Если есть возможность, лучше разбить ваш графический элемент на несколько элементов поменьше.

Если сомневаетесь, как создать макет в кореле для резки, воспользуйтесь помощью профессионала. Также не стоит игнорировать стадию проверки, осуществляемую специалистом допечатной подготовки, чтобы не возникло проблем с полями изображения, отступами, прочими элементами дизайна.

Автоматическая трассировка

Хоть большинством ручная трассировка почему-то считается удобной, — на практике то же большинство пользуется автоматической. И это понятно: одно дело — рассуждать о работе, а другое дело — её выполнять. Для этого есть несколько приложений.

CorelTrace

Сначала растровый рисунок выделяется, на панели свойств выбирается команда Trace Bitmap. Тогда отдельно запущенное окно приложения CorelTrace предоставит возможность для дальнейшей обработки указанного рисунка.

Трассировка запускается командой To Trace из средств верхнего меню. Если видимый результат в рабочей области (справа) не удовлетворяет ожиданиям, можно попробовать его качественно улучшить.

Поиграйтесь величиной значения в ячейке Accuracy, передвигая ползунок. Этой величиной определяется чёткость трассировки. Учтите, что увеличение её приведёт к созданию большего количества векторных объектов (иногда до нескольких тысяч). А это потребует дополнительной мощности процессора, памяти (и/или времени).

Есть возможность выбора методов трассировки кнопками в левой секции меню рабочего листа:

  • Например, при нажатии Scetch и последующей активации Outline (вверху) будет создан набросок из обилия перекрещивающихся линий.
  • При выборе Advansed Outline вы попадёте в расширенные настройки трассирования. Тогда вверху отразятся дополнительные поля для совершенствования регулировок.

После окончания работы с векторным рисунком для возврата в CorelDraw нужно выйти из CorelTrace по команде File/Exit. Работа трассировщика будет завершена, а векторный результат будет передан в Корел и размещён над растровым. Чтобы снова его (растровый) увидеть, нужно сдвинуть в сторонку вновь созданный рисунок.

PowerTrace

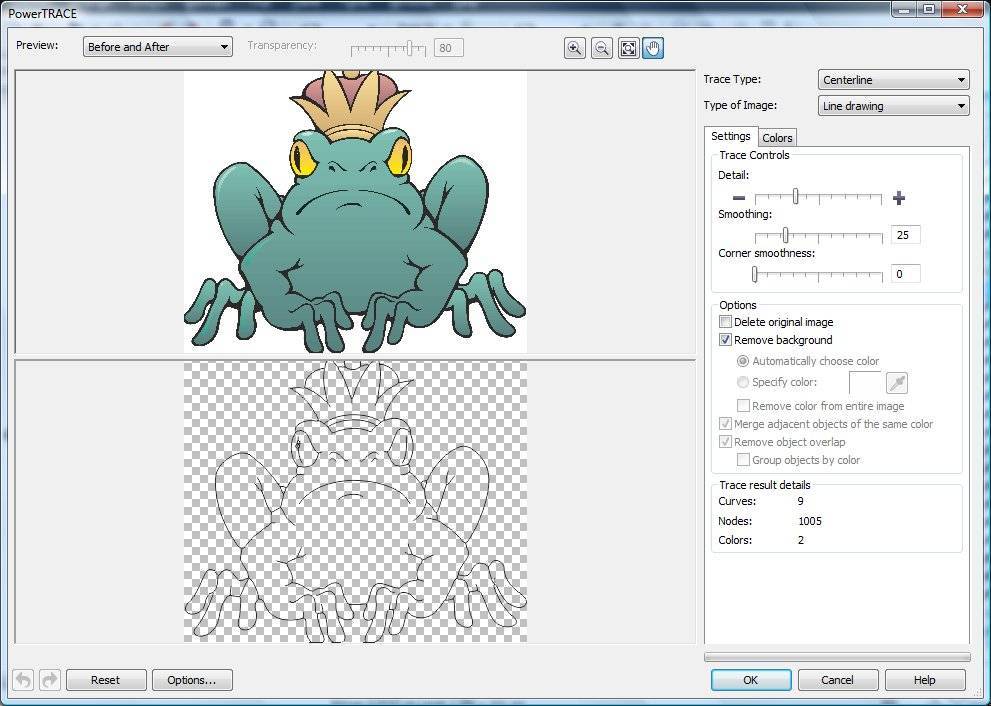

Если утилита CorelTrace существовала как отдельное приложение, то PowerTrace уже встроена в CorelDraw X5.

Здесь уже результат автотрассировки получается вполне приличного качества.

В ней представлены такие виды (выбор в наборе Type of image):

  • для чёрно-белых набросков — Line art;
  • эмблемы, знаки с минимумом деталей и цветов — Logo;
  • эмблемы, знаки с глубокой детализацией — Detailed logo;
  • наброски с переменной детализацией — Clipart;
  • для фото с незначительными деталями — Low quality image;
  • фото с важными деталями — High quality image.

Список выбора Предварительного просмотра (Preview) позволяет избрать наиболее удобный вариант рабочего окна. Вариант До и после (Before anf After) покажет одновременно оба рисунка для оценки различий. Численность точек (узлов) и смягчение изогнутых линий управляется ползунком Smoothing, детализация — Detail. Цветовая гамма для рисунка определяется вкладкой Colors и набором Color Mode, а их численность в ячейке Numbers of colors.

Теперь вы знаете, как отрисовать вектор по картинке в CorelDraw. С помощью этой технологии получаются профессиональные композиции, которые можно использовать не только в личных целях.

Оставляйте свои комментарии, задавайте вопросы, делитесь своими успехами.

Neuro Tracer — программа нового поколения

Производитель: Brand Security Systems GmbH

Ссылка: http://www.neuro­tracer.com/

Когда обзор был уже почти готов, в руки автору попала программа Neuro Tracer, о которой хотелось бы рассказать подробнее. Основной особенностью Neuro Tracer является использование технологии нейронной адаптивной фильтрации изображений. Суть ее заключается в возможности интеллектуальной предварительной подготовки исходных растровых изображений к трассировке, с учетом пожеланий пользователя. Например, пользователь может указать, какие области на изображении должны игнорироваться, а какие необходимо воспроизвести.

Входящий в состав данного программного продукта адаптивный нейронный фильтр позволяет в считаные минуты очистить даже очень «грязное» отсканированное изображение в полуавтоматическом режиме. Фильтру задаются небольшие участки отсканированного изображения с подсказками, что на самом деле желательно видеть в данном месте изображения. После обучения программа применяет предложенный метод обработки ко всему изображению.

Рис. 10. Neuro Tracer. На изображении старинной гравюры красным цветом отмечены участки с прорисовкой штрихов, а синим — участки с «мусором», которые должны быть удалены

На рис. 10 на изображении старинной гравюры красным цветом отмечены участки с прорисовкой штрихов (в том числе и в местах их слабой видимости), а синим цветом — участки с «мусором», которые должны быть удалены. Результат очистки изображения от «мусора» показан на рис. 11.

Рис. 11. Neuro Tracer. Предварительный просмотр результата очистки от «мусора»

Опциональные параметры обработки растрового изображения в процессе трассировки можно задать в настройках фильтра и впоследствии применять ко всем видам растровых изображений. Установки фильтров могут быть сохранены и в дальнейшем применены к различным однотипным изображениям. При отсутствии в сохраненном фильтре информации об определенной части нового объекта фильтр можно «переобучить» с помощью новой дополнительной информации.

В Neuro Tracer есть и другие возможности, которые не встречались автору ни в одном другом трейсере, — например трассировка с указанием формы и направления объектов. Так, на рис. 12 в качестве значимых элементов были указаны пуантили гравюры.

Рис. 12. Трассировка с указанием типа объекта

В следующем примере (рис. 13) в качестве значимых объектов были указаны только линии определенной направленности.

Рис. 13. Трассировка с указанием линий определенной направленности

Немаловажной особенностью фильтра трассировщика является возможность разбирать изображение по цветовым составляющим. На рис.14 и 15 показан результат разбора сканированной иллюстрации

Разумеется, каждый цвет при этом располагается на своем слое.

Рис. 14. Увеличенный фрагмент иллюстрации, предназначенной для трассировки с цветоделением

Рис. 15. Результат трассировки с цветоделением

На рис. 16 довольно «грязное» изображение отпечатка пальца очищено и трассировано в три клика без каких­либо существенных затрат времени.

Рис. 16. Результат трассировки с цветоделением

Neuro Tracer позволяет загружать растровые изображения в 20 наиболее распространенных форматов, в том числе в JPG, PCD, PSD, PSP, TIFF, BMP и пр. Результат экспортируется в формате AI.

Все вышесказанное позволяет сделать вывод, что программа Neuro Tracer предназначена для профессиональной работы по векторизации растровых изображений.

Как преобразовать растровое изображение в векторное в CorelDRAW

Процесс векторизации в CorelDRAW выполняется быстро и легко. Программное обеспечение предлагает встроенные функции, которые позволяют отслеживать изображение всего за пару кликов. Это позволяет превратить даже самые проблемные растровые изображения в четкие векторизованные изображения.

Для начала вам необходимо импортировать изображение, выбрав « Файл»> «Импорт» или нажав Ctrl + I на клавиатуре. Появится небольшое всплывающее окно, в котором вы можете выбрать изображение, которое хотите импортировать.

Теперь давайте рассмотрим различные способы трассировки изображения.

Быстрая трассировка

Самый простой способ векторизации изображения в CorelDRAW – просто щелкнуть « Растровое изображение трассировки» в раскрывающемся списке на панели инструментов, а затем выбрать « Быстрая трассировка» .

Quick Trace выполнит векторизацию вашего изображения самым простым способом. Это удобно для изображений без большого количества деталей, но не лучший вариант для более сложных изображений.

Осевая линия трассировки

В этом методе используются незаполненные открытые и замкнутые кривые, что делает его хорошим выбором для трассировки карт, линейных рисунков, технических иллюзий и подписей.

Чтобы отследить текст, вам сначала нужно преобразовать текст в растровое изображение. Вы можете сделать это, выделив текст, а затем щелкнув Bitmap> Convert to Bitmap .

После этого перейдите в Trace Bitmap> Centerline Trace . В следующем меню вы увидите две опции: Technical Illustration и Line Trace . Параметр « Техническая иллюстрация» предлагает эскиз с тонкими линиями, а параметр « Рисование линии» предлагает эскиз с более заметными линиями.

Здесь мы выбрали Техническую иллюстрацию .

В новом всплывающем окне вы можете настроить детали вашей трассировки и увидеть результаты по мере их редактирования.

Контурная трассировка

Outline Trace работает как с простыми изображениями, так и с детализированными фотографиями. Он предлагает довольно много разных вариантов трассировки.

Хотя каждый параметр в Outline Trace имеет свое предназначение, вы можете использовать их для любого импортируемого растрового изображения. Вот все параметры Outline Trace, которые есть в CorelDRAW вместе, и то, как они реагируют на фотографию в высоком разрешении:

  • Штриховой рисунок вариант Штриховой рисунок лучше всего работает, когда у вас уже есть четкое изображение без слишком большого количества пикселей. Таким образом вы получите простой и четкий контурный след. Лучше всего он работает, когда вы отслеживаете черно-белые иллюстрации и наброски.
  • Логотип: как следует из названия, параметр «Логотип» позволяет отслеживать простые логотипы, не имеющие большого количества деталей и цветов.
  • Подробный логотип: если у вас более сложный логотип с градиентной заливкой и другими деталями, этот вариант отлично подойдет.
  • Клипарт: этот параметр позволяет трассировать готовую графику.
  • Изображение низкого качества: этот вариант трассировки идеально подходит, если вы хотите обвести фотографию без множества деталей.
  • Высокое качество изображения: если вы хотите обвести фотографию и сохранить все ее детали, опция трассировки высококачественного изображения творит чудеса. В зависимости от качества импортируемого изображения, а также от выбранных вами общих деталей результаты будут различаться.

Из растра в вектор. Зачем это нужно?

Фотошоп — растровая программа. Вектор в нем присутствует в виде векторных контуров. Как таковых, векторных объектов в Фотошопе нет. Но есть есть векторные контуры, которые могут быть преобразованы в векторную маску. Маска накладывается на эффект или объект и получается вектор в фотошопе. Содержимое такого объекта все равно растровое, но может преобразовываться в вектор при сохранении в некоторые форматы.

Например, мы можем создать заливку и натянуть на неё векторную маску. В Фотошопе есть целая группа инструментов, которые делают такое бесплатно и автоматически, это группа векторных примитивов. Подробнее читайте мою статью Векторные примитивы в Фотошопе или Векторные инструменты рисования в Фотошопе. Итак контур будет векторным. Заливка внутри растровой.

Фотошоп не работает с вектором на полную мощь. Лишь использует его преимущества там да тут. Но даже в Фотошопе растровые объекты можно превратить в векторные. Зачем это нужно если есть Иллюстратор? Ну как вам сказать. При активной работе с графикой возникают разные ситуации. Иногда проще на месте перевести выделение в контур, нежели уходить с головой в Иллюстратор и заниматься там трассированием. Чтобы прополоть грядку клубники на даче не нужно вызывать комбайн. В конце концов не все хотят, или умеют пользоваться Иллюстратором, не всем он нужен, не все могут его себе поставить, а перевести в вектор закорючку нужно здесь и сейчас. Усаживаться с тремя томами по Иллюстратору на пару недель для этого вовсе необязательно.

Подготовка к печати в coreldraw

Перед отправкой следует проверить, что все текстовые элементы переведены в кривые. Для этого нужно в меню Файл -> Свойства документа -> Статистика текста убедиться в том, что текстовые объекты отсутствуют.

Необходимо обеспечить соответствие формата макета формату изделия, требуемого к получению. Если возникла необходимость в изготовлении листовок А5, нельзя предоставлять А1 корал формат для печати, поэтому осуществляется процедура грамотного масштабирования. Занимаясь подготовкой макета, следует осуществить выставление цветовой модели CMYK, ведь на печатной машине пользуются цветовой моделью, соответствующей технологии.

Если подготовка макета к печати в coreldraw произведена на основании модели RGB, готовая продукция будет отличаться менее яркими цветами. Следует осуществить перевод всех элементов в CMYK, руководствуясь требованиями типографии. Вы сможете визуально ознакомиться со всеми изменениями оттенков макета, обладая более ясным представлением о потенциальном виде изображения.

Разбираясь, как в кореле подготовить файл к печати, следует помнить об ограничении разрешения. При низких параметрах возникнет потеря качества, свойственного изображению. Только продуктивное сотрудничество дизайнера с типографией позволяет получить качественную, соответствующую требованиям заказчика продукцию.
