Самостоятельная замена шлейфа матрицы ноутбука

Особенности

Перед тем как начать рассматривать вопрос, как восстановить порванный шлейф, следует изучить его особенности. В зависимости от типа устройства или печатной платы, данный вид проводов может быть как плоским, так и кругового сечения. Помимо этого, поверх контактов и самого проводника могут наноситься различные элементы в виде технического лака, графитового напыления или прорезиненной оплетки.

Если поврежден шлейф на подвижных модулях устройства, к примеру, на печатной головке принтера, тогда необходимо зачистить контакты от прорезиненной оплетки. Шлейфы на экранах и в телефонах могут быть нанесены поверх печатной кремниевой платы. Они имеют плоский вид и защищены графитовым напылением.

Клавиатуры

Частыми клиентами мастерских с вопросом, как восстановить шлейф на клавиатуре, становятся любители компьютерных игр и постоянных переписок. Это обычная практика, когда клавиатура после нескольких лет активного использования приходит в негодное состояние.

Перетертый шлейф придется заменить. Для этих целей потребуется медная проволока подходящего сечения. Сам контакт плоский и расположен по всей площади печатной платы, отвечающей за передачу информации после нажатия на конкретную кнопку на клавиатуре. Потребуется зачистить слой лака и удалить перетертый провод. После этого на его места ставится новый и фиксируется токопроводящим клеем. Затем наносится технических лак.

Восстановить шлейф клавиатуры нетрудно. При правильном выполнении действий операция займет не более 30-40 минут. Главное, чтобы все контакты были хорошо обработаны лаком и клеем.

Признаки повреждения шлейфа матрицы ноутбука

По внешним признакам однозначно определить, что требуется именно замена шлейфа экрана на ноутбуке, нельзя. Ведь подобные признаки могут быть и при повреждении матрицы, при неправильной работе видеосистемы, и даже из-за программных сбоев. Поэтому сначала полезно определить неисправность. Программную часть и видеосистему можно вывести из-под подозрений, если просто подключить компьютер к монитору или телевизору через кабель HDMI. Если изображение нормальное, то остаются всего два варианта – матрица и шлейф. Из них дешевле всего последний, а экран может стоить как половина ноутбука. Основные признаки неисправности именно этого провода следующие:

  • Изображение может иногда пропадать, а потом появляться. Иногда оно постоянно или периодически мерцает.
  • В разных местах экрана появляются полосы, которые могут менять своё расположение.
  • Появляется красноватая рябь.
  • Вертикальные полосы разного вида, которые могут менять свой цвет непредсказуемым образом.

В отличие от этого, дефекты изображения при неисправной матрице остаются постоянными — полосы не меняют свой вид и местоположение, а повреждённые участки могут постепенно увеличиваться, но не менять своё расположение. Нестабильный контакт в сломанном проводе шлейфа и вызывает постоянное или периодически возникающее мельтешение картинки на экране. Если контакт теряется, изображение может полностью приобрести какой-то оттенок или вообще исчезнуть. Движение крышкой может вызвать все эти изменения. Они могут появляться в разном сочетании. Такое поведение позволяет заподозрить неполадку именно в шлейфе, а не в матрице.

Преимущества китайских планшетов

Планшеты – это удобные, функциональные и практичные гаджеты, которые позволяют работать, читать книги или играть в любимые игры. Однако многие ошибочно полагают, что девайс считается качественным только лишь в том случае, если на его корпусе присутствует логотип известной компании. Времена, когда китайская техника считалась ненадежной ушли в прошлое и сегодня многие китайские производители предлагают покупателям высококачественные и долговечные девайсы по доступным ценам.

Бюджетные гаджеты отличаются многочисленными преимуществами и отлично подходят:

  • детям в качестве гаджета для просмотра мультфильмов или подготовки к учебе;
  • для путешествий или отдыха на природе, ведь даже если в дороге вы случайно повредите его или потеряете, вам не будет жалко потраченных средств, как если бы вы разбили более статусный гаджет;
  • для применения в качестве GPS навигатора. Для этих нужд вы смело можете использовать планшет китайского производства с экраном в 7 дюймов.

Особенности

Перед тем как начать рассматривать вопрос, как восстановить порванный шлейф, следует изучить его особенности. В зависимости от типа устройства или печатной платы, данный вид проводов может быть как плоским, так и кругового сечения. Помимо этого, поверх контактов и самого проводника могут наноситься различные элементы в виде технического лака, графитового напыления или прорезиненной оплетки.

Если поврежден шлейф на подвижных модулях устройства, к примеру, на печатной головке принтера, тогда необходимо зачистить контакты от прорезиненной оплетки. Шлейфы на экранах и в телефонах могут быть нанесены поверх печатной кремниевой платы. Они имеют плоский вид и защищены графитовым напылением.

Почему ломаются матрицы?

Естественно, компьютер требует бережного отношения к себе. Но досадные случайности всегда имеют место быть. Так, например, оставив на клавиатуре карандаш (нередко случается), можно при закрытии крышки просто раздавить матрицу. И это только один из примеров беспечного отношения к технике.

Так же случается, что дисплеи перестают работать по чисто техническим причинам. Рассмотрим самые распространенные из них. Например, если картинка становится почти незаметной, или пропадает совсем, это говорит о выходе из строя системы подсветки. В нее входит сама лампа подсветки и инвертор, который подает на нее питающее напряжение.

А появление на дисплее вертикальных / горизонтальных полос свидетельствует о неисправном дешифраторе, или нарушении исправности соединительного шлейфа. Так же на матрице могут появиться точки (битые пиксели), которые при достаточном их количестве сильно мешают восприятию видеоинформации.

Стоит ли менять матрицу самостоятельно?

Все плохое, как всегда, случается совершенно неожиданно. Ноутбуки тоже (практическая закономерность!) ломаются в самый неподходящий момент. Часто бывает так, что требуется рабочий компьютер, а обращение в сервисный центр предполагает не только затраты, но и несколько дней томительного ожидания.

В этом случае есть смыл отремонтировать свой лэптоп самостоятельно. Так можно поступить, если есть некоторые базовые знания устройства ноутбуков и навыки работы отверткой (читай прямые руки) и другим инструментом. Такой подход поможет получить отремонтированный ноутбук и продолжить запланированную работу над своим проектом при минимуме затрат и времени.

Возможно, Вы бы хотели читать нас чаще, тогда вот наш Telegram

Это лучший вариант в том случае, если нет нужной суммы на ремонт и (или) времени.

Обратная сборка

Когда всё разобрано и дефектная деталь удалена, остаётся сущий пустяк – поменять дисплей на ноутбуке на новый и собрать всё в обратном порядке. Описывать всё детально не имеет смысла – конструкции ноутбуков отличаются в мелочах, но трудностей возникнуть не должно. Не забывайте подсоединять все шлейфы на свои места. И не старайтесь собрать сразу всё наглухо, а потом только включать – всегда есть вероятность, что новая матрица не подойдет или сама дефектная. Поэтому можно сначала просто подсоединить все шлейфы, вставить аккумулятор и включить компьютер. Если изображение хорошее, можно снова выключить и продолжить сборку – без аккумулятора, естественно.

Работа по замене экрана не очень сложная, но требуется практически полная разборка ноутбука, что само по себе может вызвать проблемы из-за конструктивных особенностей. Поэтому не торопитесь, и всё получится. Процесс разборки корпуса конкретной модели ноутбука обычно можно найти на YouTube, и это сильно облегчает задачу. А разборка его крышки гораздо проще – здесь нужно просто аккуратно отстегнуть защелки.

Самостоятельная замена матрицы ноутбука

Экран ноутбука, или его матрица – одна из наиболее дорогостоящих деталей, притом самая уязвимая для разного рода повреждений. Ремонт может обойтись очень дорого, а замена часто выходит в половину стоимости самого компьютера. Но можно сделать это и самостоятельно, так как поменять экран на ноутбуке не так уж и сложно. Конечно, такая работа потребует некоторых навыков и знаний в части устройства компьютеров. Также потребуется некоторый инструмент, в основном отвёртка, и аккуратность – пластиковые части корпуса ноутбука довольно тонкие и хрупкие.

Порядок замены матрицы ноутбука.

Признаки поломки

Когда экран имеет механические повреждения в виде треснувшего стекла, это видно сразу и сомнений не вызывает. Но бывает, что матрица и ни причём, а дефектное изображение выдаёт графический процессор. Проблема может быть программной, например, из-за неподходящих драйверов. Поэтому еще до замены матрицы нужно уточнить этот вопрос. Сделать это несложно – достаточно подключить к ноутбуку другой монитор или телевизор с помощью кабеля HDMI. Если на них нет изображения, то проблема скорее всего программная. Если изображение нормальное, то видеосистема ни при чем, и дело в самом экране, и тогда его однозначно надо менять.

Как подобрать новый дисплей для ноутбука

Первое, что понадобится – новая матрица, причём такая же, как и старая. Отремонтировать её не получится, только заменить. От ноутбуков других моделей, даже такого же размера, не подойдёт. Это одна из самых дорогостоящих деталей, поэтому к подбору надо подойти ответственно. Можно, конечно, выяснить точную модель матрицы для своего ноутбука и приобрести её в магазине, но надо быть готовым заплатить за неё несколько тысяч рублей. Можно поступить иначе – купить точно такой же неисправный ноутбук, но у которого нормальный дисплей. Он обойдется даже дешевле новой матрицы, к тому же, будет источником и других запчастей.

Обратная сборка

Когда всё разобрано и дефектная деталь удалена, остаётся сущий пустяк – поменять дисплей на ноутбуке на новый и собрать всё в обратном порядке. Описывать всё детально не имеет смысла – конструкции ноутбуков отличаются в мелочах, но трудностей возникнуть не должно. Не забывайте подсоединять все шлейфы на свои места.

И не старайтесь собрать сразу всё наглухо, а потом только включать – всегда есть вероятность, что новая матрица не подойдет или сама дефектная. Поэтому можно сначала просто подсоединить все шлейфы, вставить аккумулятор и включить компьютер.

Если изображение хорошее, можно снова выключить и продолжить сборку – без аккумулятора, естественно.

Работа по замене экрана не очень сложная, но требуется практически полная разборка ноутбука, что само по себе может вызвать проблемы из-за конструктивных особенностей. Поэтому не торопитесь, и всё получится. Процесс разборки корпуса конкретной модели ноутбука обычно можно найти на , и это сильно облегчает задачу. А разборка его крышки гораздо проще – здесь нужно просто аккуратно отстегнуть защелки.

Какие устройства часто нуждаются в ремонте

Каждый раз, когда владелец бытовой техники и электроники сталкивается с вопросом, как восстановить шлейф, он должен понимать, что сама операция по пайке или зачистке контактов несет определенный риск. Исправив неполадку на шлейфе без необходимых инструментов или материалов, есть риск повредить соседние модули.

Частыми клиентами мастерских становятся владельцы:

  1. Телевизоров, мониторов, экранов ноутбуков.
  2. Клавиатур.
  3. Ноутбуков и ПК.
  4. Телефонов.

Проблема не в качестве самих проводников, а в риске их повреждения. Если рассматривать мобильный телефон, то шлейф в основном повреждается из-за контактов с жидкостью. В результате в местах пайки контакты перегорают.

Проводники на клавиатуре изнашиваются в результате частого использования клавиш и переключателей. Это приводит к тому, что сам проводник со временем стирается и проводимость уменьшается. Если рассматривать ноутбуки и персональные компьютеры, то проблема может возникнуть из-за скачка напряжения или неправильном подключении самого проводника.

Неисправности, связанные с повреждением

Определить, что оборудование повреждено из-за шлейфа, достаточно просто. Если рассматривать экран ноутбука или телевизора, то из-за повреждения проводника матрица начнет мигать или частично пропадет изображение. Это связано с тем, что такой канал подключения к основной плате отвечает за проецирование сигнала. Поврежденный участок будет транслироваться с перебоями изображения именно в месте спайки контактов.

В любом из случаев убедиться, что проблема в шлейфе, можно, только разобрав само устройство и проверив напряжение на каждом из его контактов. Обычно такие перебои видны невооруженным взглядом.

Из основных визуальных признаков повреждения выделяются следующие:

  1. Потемнения в местах, где идет жила шлейфа.
  2. Изломы и разрывы на ленте.
  3. Поврежденные контакты в местах пайки.

В любом из случаев обычным клеем такие неполадки не исправить. Здесь потребуется канифоль, олово, спирт и паяльная станция.

Как проводится ремонт

Восстановить контакты шлейфа можно несколькими способами. Основной и самый простой из них – это использование токопроводящего клея. Его можно найти в специализированных магазинах по ремонту оборудования.

Все виды работ отличаются в зависимости от модели устройства и характера повреждения. Общий порядок выполнения восстановления следующий:

  1. Зачистить шлейф в месте повреждения.
  2. Удалить поврежденный участок.
  3. Нанести клей или установить новый проводник.
  4. Зафиксировать провод на месте стыковки.
  5. При помощи паяльной станции нанести олово для стыковки.
  6. Поверх проводника нанести защитный слой лака или обмотать проводник изолентой.

Не стоит сразу запускать устройство, так как защитный слой лака или олова может не до конца затвердеть

Важно соблюдать осторожность при нанесении всех жидких растворов на плату, чтобы не зацепить другие токопроводящие элементы

Основные детали

  1. Тачскрин с дисплеем – основная и самая массивная деталь аппарата
  2. Задняя крышка из металла или пластика.
  3. Рамка увеличивает жесткость корпуса – идет по торцу.
  4. Материнская (основная) плата с процессором, графическим ускорителем и памятью.
  5. Динамики – разговорный и полифонический.
  6. Антенные модули – Near field communication (NFC), 3G, LTe, Wi-Fi и другие.
  7. Камеры – основная и фронтальная. В эти же модули интегрированы вспышка и датчики приближения.
  8. Аккумулятор – обычно это литий-полимерная батарея.
  9. Лоток для SIM-карт и карты памяти.
  10. Кнопки громкости и включения.
  11. Шлейфы для межплатного соединения модулей.
  12. Куча винтиков и закрывающих пластинок.

Какие риски возникают при самостоятельной замене матрицы?

Все дело в том, что обычный пользователь не является профессионалом. Это выражается в отсутствии подготовки, как теоретической, так и практической. Многих вещей, в силу этого, он просто не может знать. Для того, чтобы исправить ситуацию, следует внимательно и основательно изучить материальную часть. Сейчас это не так сложно, ведь в интернете полно материалов, освещающих все нюансы.

При самостоятельной замене матрицы ноутбука имеется две основные проблемы. Первая – неправильный выбор матрицы, или выбор несовместимой матрицы (которая подходит по характеристикам, но не подходит, например, по типу шлейфа). В этом случае матрица просто не будет работать. Кроме того, есть риск того, что выйдет из строя и материнская плата лэптопа. Поэтому нужно тщательно все взвесить и оценить свои силы, как ремонтника.

Вторая проблема в том, что работа может быть выполнена небрежно. В этом случае могут иметь место такие неприятные моменты, как отломанные защелки при разборе ПК, появление «лишних» винтов, которые любители-ремонтники просто забывают установить на место, и другие мелочи. Если нет соответствующего опыта, стоит снова обратиться к возможностям Всемирной Паутины и, в частности к сервису Ютуб. Можно найти видео, где подробно показан процесс разборки того, или другого ноутбука, или даже замены матрицы на нем.

Нюансы самостоятельной замены матрицы

В общих чертах процесс замены матрицы ноутбука можно описать определенной последовательностью действий. Если выполнять их правильно, то можно рассчитывать на хороший результат работы. В зависимости от конкретной марки и модели, замена матрицы отличается некоторыми деталями, которые обязательно стоит учитывать.

Первое, что требуется сделать, это, конечно же, отключить ноутбук от питающей сети. Затем, нужно извлечь / отключить аккумуляторную батарею. В условно старых моделях батареи выполнены, как правило съемными. В новых моделях аккумуляторы несъемные и их можно отключить, отсоединив соответствующий шлейф, предварительно сняв нижнюю крышку.

Затем, нужно найти на панели дисплея резиновые заглушки, скрывающие отверстия крепежных винтов. Поддев их аккуратно иголкой, нужно выкрутить их и снять пластиковую рамку. Следующий шаг подразумевает нахождение защелок, которые так же удерживают рамку дисплея. Их так же нужно очень аккуратно открыть – они, как правило, ломкие.

Получив доступ к самой матрице, нужно открутить винты ее крепления к крышке. Нужно выкрутить все винты. Далее, нужно, отсоединив от нее шлейф (особо важный момент, проверьте все ли шлейфы отсоединены), расположить ее на мягкой чистой поверхности. Все, готово, вы сняли с ноутбука матрицу.

Затем, в обратной последовательности нужно провести все эти же манипуляции, но уже с новой матрицей. Как видите, процесс замены матрицы довольно прост!

Что необходимо знать о восстановлении

Если говорить о том, как восстановить дорожку на шлейфе, то в первую очередь следует разобраться с порядком ремонта такого проводника. Особенностью дорожек является наличие их не в защищенном кожухе или оплетке из резины, а на самой печатной плате.

Основная трудность заключается в том, что контакты плоские, и чтобы их снять, потребуется зачистить основной слой защитного лака. Для исправления повреждения они могут быть заменены на провода и медную леску круглого сечения. Фиксируется проводник при помощи токопроводящего клея. После этого поверх наносится лак.

При подключении многожильного проводника важно, чтобы каждый отдельный контакт был хорошо припаян. Убедиться в проводимости всех потоков можно при помощи вольтметра

Меры предосторожности

Разбирая вопрос, можно ли восстановить шлейф, важно знать, какие могут быть проблемы при этом действии. Самостоятельно не рекомендует проводить пайку проводника в современных смартфонах

В отличие от старых моделей телефона, для ремонта матриц потребуется специальное оборудование. В домашних условиях при помощи паяльной лампы это сделать будет невозможно.

Следует при замене проводника ставить только идентичный. Если заменить его на высоко- или низкопроводимый, в результате скачка напряжения подключенный элемент может полностью выйти из строя. Все зачищенные элементы после замены нужно обязательно покрывать защитным слоем. Нельзя их оставлять открытыми, так как это может привести к перегреву самого проводника.

Как проводится ремонт

Восстановить контакты шлейфа можно несколькими способами. Основной и самый простой из них — это использование токопроводящего клея. Его можно найти в специализированных магазинах по ремонту оборудования.

Все виды работ отличаются в зависимости от модели устройства и характера повреждения. Общий порядок выполнения восстановления следующий:

  1. Зачистить шлейф в месте повреждения.
  2. Удалить поврежденный участок.
  3. Нанести клей или установить новый проводник.
  4. Зафиксировать провод на месте стыковки.
  5. При помощи паяльной станции нанести олово для стыковки.
  6. Поверх проводника нанести защитный слой лака или обмотать проводник изолентой.

Не стоит сразу запускать устройство, так как защитный слой лака или олова может не до конца затвердеть

Важно соблюдать осторожность при нанесении всех жидких растворов на плату, чтобы не зацепить другие токопроводящие элементы

Что делать, если установить шлейф не удалось

Разобравшись с тем, как восстановить шлейф, можно приступать к работе

Для достижения успешного результата необходимо внимательно выполнять каждый шаг и осторожно наносить связующее вещество для пайки. Только после того, как наносимая масса затвердеет, устройство можно испытывать

Для этого следует проверить уровень напряжения на подключенном элементе вольтметром.

Если же напряжения нет, и сам шлейф не функционирует, лучше обратиться за помощью в специализированную мастерскую. Не все детали и шлейфы можно склеить или спаять в домашних условиях.

Однако опытные специалисты отмечают, что набора инструментов и материалов будет недостаточно, чтобы провести пайку. Для этого применяется дорогостоящее оборудование и различные приборы, которые самостоятельно приобрести будет проблематично. Поэтому, чтобы избежать риска повреждения, лучше сразу обращаться за помощью к профессионалам.

Ноутбуки

Восстановить шлейф ноутбука можно несколькими способами. Расположенные на материнской плате контакты и провода имеют сменный тип. В случае обнаружения повреждения на них лучше заменить сам провод. Он стоит гораздо дешевле, чем материалы, которые потребуются для его восстановления.

Если комплектующие найти не вышло, можно его заменить. Для этого потребуется подобрать подходящий по сечению провод. Данный метод не подходит для многожильных шлейфов.

Поврежденный проводник извлекается из места контакта на плате. После этого провод в оплетке аккуратно продевается в вилки на местах сцепления. Они используют защелки, поэтому зафиксировать их можно при помощи плоской отвертки.

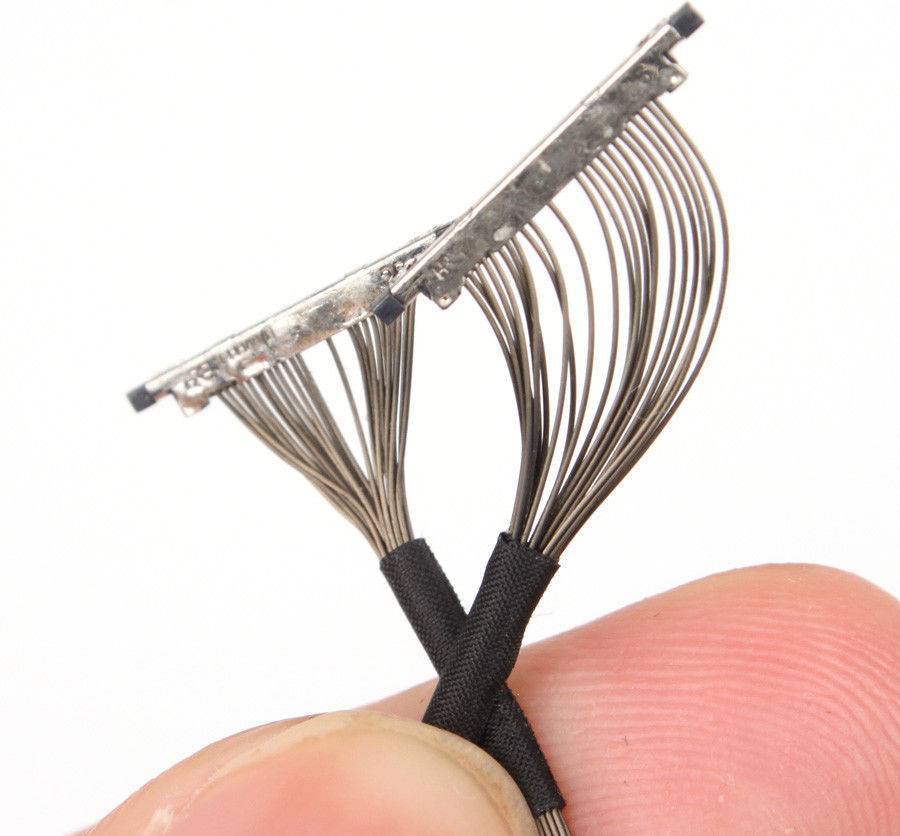

Если требуется восстановить многожильный шлейф, тогда следует зачистить место повреждения и нарастить обрыв при помощи проводникового состава. Для этих целей часто используется токопроводящий клей.

Ремонт шлейф при помощи паяльника.

После всех действий и манипуляций, шлейф сто процентов виновен. Разбираем ноутбук, и вытаскиваем клиента на свет Божий.

Располагаем пациента удобно на столе, внимательно рассматриваем шлейф под микроскопом. Находим переломанные дорожки, берём в руки скальпель, можно воспользоваться канцелярским ножом.

Зачищаем дорожки расположенные на шлейфе до блеска, берём паяльник с тонким жалом. Такой паяльник идёт в комплекте с феном для пайки. Им припаиваем перемычки, при помощи паяльного жира и припоя.

Перемычки для ремонта шлейфов, можно взять из старого динамика от сотового телефона. После припайки, позваниваем тестером на целостность и отсутствие короткого замыкания.

Для долговечного эффекта, закапываем место пайки шлейфа матрицы, термопластичным клеем. Много не нужно, он быстро высохнет, и предаст место работы, необходимую прочность.

Вставляем матрицу на мести, и собираем прибор. Всё должно работать. Удачи в вашем ремонте.

Шлейфы — это тип проводов, которые применяются для соединения различных печатных плат и электронных элементов внутри устройства. Они имеют много разновидностей и особенностей пайки. В зависимости от внутреннего сечения установленных контактов проводимость будет выше или ниже. Это относится и к типу материала для пайки.

Если возникает вопрос, как восстановить шлейф при его повреждении самостоятельно, то следует учитывать множество различных нюансов. В статье будут описаны основные элементы и представлены сведения, как делать пайку на контактах на различных устройствах.

Симптомы поломки шлейфа

Даже при сильном освещении матрицы изображение никак не просматривается. Если же подключить внешний монитор, тогда картинка появится. В подобном случае сломан шлейф матрицы, который следует заменить.

Признаками поломки шлейфа матрицы является искажение изображения, появление полос или картинка на экране начала рябить. За шлейфом нужно следить для того, дабы в дальнейшем матрица для ноутбука полностью не вышла из строя, и ее не пришлось менять.

При обрыве шлейфа, которым матрица соединяется с системной платой ноутбука, возможен весь набор симптомов. Полосы на экране, белый экран, моргание или полное отсутствие подсветки, искажение цвета или яркости картинки – результат такого дефекта. Есть только один фактор, отличающий эту проблему от всех рассмотренных выше. Проявление неисправности связано с движением экрана. Если при движении верхней половинки ноутбука с изображением проблемы, нужно вооружившись тестером прозвонить шлейф и заменить проблемные проводники.

Также необходимо уделять внимание соединению шлейфа с платой дешифратора. Разъём шлейфа иногда бывает окислен

После ремонта или замены матрицы обязательно нужно закрепить шлейф возле разъёма скотчем.

Наши специалисты смогут точно поставить «диагноз» вашему лэптопу. Если же поломка связана со шлейфом, то единственная проблема, которая может возникнуть – это поиск новой детали, в случае, если «родную» отремонтировать уже нельзя.
