Что такое AMOLED и IPS
AMOLED (Active Matrix Organic Light-Emitting Diode) – это технология производства дисплеев на основе органических светодиодов и тонкоплёночных транзисторов (TFT). В основном AMOLED дисплеи используются в мобильных телефонах, смартфонах и другой портативной технике с небольшими экранами. Но, в будущем данная технология может стать более распространенной и перекочевать в такие крупные устройства как компьютерные мониторы и телевизоры.
Основным преимуществом AMOLED дисплея является использование органических светодиодов в качестве светоизлучающих элементов. Для управления этими светодиодами используется матрица из тонкоплёночных транзисторов (TFT). Такая связка, из органических светодиодов и управляющей матрицы позволяет отказаться от общей подсветки экрана и подсвечивать каждый пиксель изображения отдельно.
IPS (in-plane switching) – это самый современный вариант жидкокристаллических дисплеев (LCD или liquid-crystal display), которые применяются в электронике с 70-х годов прошлого столетия. Технология IPS была разработана в 1996 году для решения проблем, которые были характерны для предыдущих поколений жидкокристаллических дисплеев, таких как TN + film. В частности, технология IPS позволила значительно увеличить угол обзора, с которого можно получить качественное изображение. Сейчас IPS используется повсеместно, в телефонах, смартфонах, планшетах, ноутбуках, мониторах, телевизорах и другой технике.
Как и в AMOLED дисплее, в традиционных жидкокристаллических дисплеях используется управляющая матрица из тонкопленочных транзисторов (TFT), но в данном случае транзисторы управляют не светодиодами, а молекулами жидких кристаллов. Применение электрического тока меняет положение молекул жидких кристаллов, что в свою очередь, меняет их прозрачность. Поскольку жидкокристаллический дисплей сам не излучает никакого света, то для формирования изображения ему нужна внешняя подсветка.

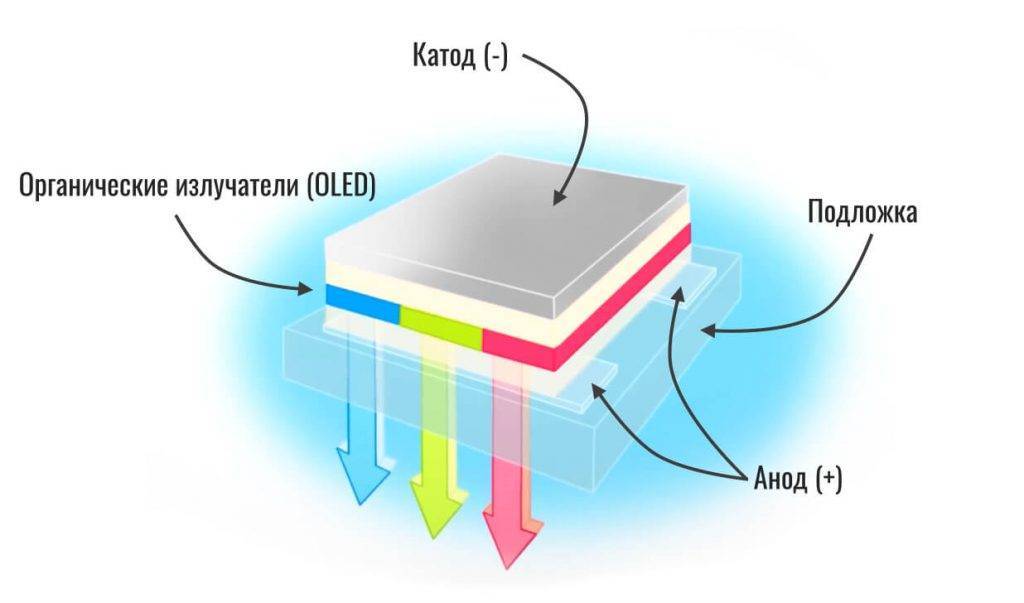

Как устроены OLED-экраны современных смартфонов?
Довольно подробное объяснение принципа работы OLED-экранов я приводил в прошлой статье, поэтому здесь лишь вкратце опишу отличия от IPS-экранов.
OLED-экраны строят картинку ровно по тому же принципу, что и IPS. Здесь также каждый пиксель состоит из 3 субпикселей красного, зеленого и синего цветов. И точно также для получения конкретного цвета одного пикселя нужно изменить яркость каждого из субпикселей.
Однако ключевое отличие AMOLED-дисплеев от IPS заключается в том, что экрану на органических светодиодах не нужна подсветка. Соответственно, в смартфонах с AMOLED-экранами нет никаких ламп или другого источника света.
Каждый субпиксель, состоящий из органического вещества, сам излучает свет, когда через него проходит ток. Другими словами, каждая точка на OLED-экране смартфона — это и есть «лампочка», яркость которой можно легко изменять индивидуально.
Что лучше, OLED или AMOLED? И что тогда такое Super AMOLED?
Если вы заметили, я постоянно взаимозаменяю слова OLED и AMOLED. Несмотря на то, что формально это разные понятия, когда мы говорим об экранах смартфонов, можно использовать оба слова.
Разница между ними заключается в том, что AMOLED — это тот же OLED экран только с активной матрицей (Active Matrix OLED). Но так как не существует смартфона, где бы использовался OLED-экран с пассивной матрицей (PMOLED), всегда, говоря слово OLED, все подразумевают AMOLED.
Super AMOLED от Samsung
Super AMOLED и другие модные слова (Dynamic AMOLED, XDR OLED) — это, по сути, все тот же AMOLED-экран, с очень незначительными конструктивными отличиями. И главное здесь не столько эти отличия, сколько само название.
Дело в том, что компания Samsung была пионером в области OLED-экранов и внесла огромный вклад в популяризацию слова AMOLED. Фактически, это слово стало своеобразным брендом. Компания использовала его вместо привычного OLED и хотела зарегистрировать соответствующую торговую марку.
Однако сделать это ей не удалось, так как слово AMOLED буквально означало технологию OLED с активной матрицей. Соответственно, запатентовать название технологии нельзя — оно было общепринятым и до появления первых экранов от Samsung.
Затем к производству AMOLED-экранов подключились другие компании, в частности LG. И Samsung нужно было что-то предпринять, ведь именно на OLED-экраны компания делала основную ставку. А раскручивать общепринятое название, делая огромную услугу конкурентам, было бы не очень хорошо.
Решение нашлось очень быстро. Samsung незначительно изменила конструкцию дисплея, сделав сенсорный слой частью экрана, в то время, как в обычном AMOLED-дисплее сенсорный слой является отдельным элементом, который размещается поверх экрана. Из-за этого вся конструкция стала чуть тоньше.
Теперь слово Super-AMOLED является не просто названием технологии, которую могут использовать все, а собственной торговой маркой и отличительной особенностью экранов Samsung от экранов других компаний (хотя, опять же, существенной разницы нет).
Шесть светодиодных лет до появления AMOLED в смартфоне
Корейская компания не на ровном месте сделала упор на органические светодиоды:
- В 2004 году Samsung стала крупнейшим производителем OLED в мире с долей рынка в 40%.
- В 2006 году она окончательно закрепила свою лидерскую позицию став крупнейшим владельцем интеллектуальной собственности в области OLED: более 600 американских патентов и более 2800 международных.
- В 2010 году 98% глобального рынка AMOLED уже принадлежит Samsung.
К сегодняшнему дню конкурентов у компании так и не появилось.
Стоит отметить, что корейский производитель активно экспериментировал с применением OLED в разных областях и смартфоны — лишь одна из них. Так, еще в 2005 году Samsung продемонстрировала самый большой OLED-телевизор с диагональю дисплея в 21 дюйм и высочайшим на то время разрешением в 6,22 млн пикселей.
В 2008 году она показала самый большой и одновременно самый тонкий OLED-ТВ: 31 дюйм при толщине в 4,3 мм. В том же году в мае компания представила тонкую 12,1-дюймовую матрицу (1280×768 точек) для ноутбуков, планируя наладить массовое производство к 2010 году. Но не срослось.
А в конце 2008 года Samsung показала тончайший (0,5 мм) сгибаемый OLED-дисплей и самый большой в мире телевизор (снова). На этот раз диагональ подросла до 40 дюймов, разрешение — до 1920×1080 точек (плюс уровень контрастности 1000000:1, 107% цветового охвата NTSC и пиковая яркость до 600 нит). Это был прорыв, о котором писали все.
Однако до рыночных девайсов AMOLED-дисплеи Samsung добрались только в 2010 году. Это были смартфоны Wave S8500 and Galaxy S i9000. С тех пор началось очень активное развитие мобильных дисплеев Samsung, которое удивляет по сей день.
Лучшие недорогие смартфоны с AMOLED-дисплеем
Для подавляющего большинства покупателей именно стоимость является одним из основных критериев выбора. Разумным пользователям не хочется переплачивать лишние деньги за смартфон, функции которого не будут использоваться в полной мере. Таким покупателям можно порекомендовать недорогой смартфон, способный исправно звонить и выполнять необходимый минимум функций. Чаще всего именно благодаря простоте такие модели отличаются высокой надежностью. К тому же, они значительно медленнее обесцениваются. Поэтому, решив купить бюджетный китайский смартфон, пользователи впоследствии не жалеют о выброшенных на ветер деньгах.
1. Samsung Galaxy A50 64GB
По дизайну Galaxy A50 во многом схож с другими аппаратами актуальной A-линейки от южнокорейского производителя. Корпус этой бюджетной модели с матрицей АМОЛЕД выполнен из так называемого «гластика» – материал, формально являющийся пластиком, и визуально схожий со стеклом. Благодаря этому задник телефона смотрится великолепно, но может достаточно легко собирать мелкие царапины.
Дисплей смартфона отличается диагональю 6.4 дюйма с соотношением сторон 19.5:9. В нём имеется аккуратный каплевидный вырез по 25-мегапиксельную фронталку. Система взаимодействует с ним правильно, поэтому игры и видео не выходят за границы «капли». По техническим характеристикам перед нами типичный середняк: фирменный процессор Exynos 9610 с графикой Mali-G72 и 4 GB оперативки.
Достоинства:
- симпатичный дизайн;
- быстрая зарядка;
- производительность;
- сканер в дисплее;
- качественный экран;
- быстродействие.
Недостатки:
- корпус легко царапается;
- медленный сканер отпечатка.
2. Xiaomi Mi A3 4/64GB Android One
Следующая модель смартфона является одной из интереснейших во всём рейтинге. И причина не только в хорошем соотношении цена-качество, чем может похвастать смартфон от Xiaomi, но также в программе Android One, по которой производится аппарат. Другими словами, данное устройство получило «чистую» версию операционной системы, что для противников MIUI окажется значимым преимуществом.
Экран смартфона очень хорошо откалиброван. Но его разрешение, увы, только HD. На диагонали 6.088 дюйма этого порой не хватает. Максимальный уровень яркости тоже не впечатляет, и под палящим солнцем для удобного рассмотрения информации владельцу Mi A3 придётся искать тень. А вот звук и производительность для своей цены у телефона от Xiaomi очень достойные. С автономностью проблем тоже не возникает.
Достоинства:
- стеклянный корпус;
- основная камера;
- крутая эргономика;
- качественная AMOLED матрица;
- стоковый Android;
- мощная «начинка»;
- автономная работа.
Недостатки:
- отсутствие модуля NFC;
- низкое разрешение экрана.
3. Samsung Galaxy A30s 32GB
Не каждый бюджетный смартфон выглядит так же круто, как Galaxy A30s. Да, его корпус производится из всё того же не слишком устойчивого к царапинам материала, но зато на геометрический узор в любом из трёх доступных цветов здесь можно залюбоваться.При диагонали 6.4 дюйма в телефоне несколько разочаровывает разрешение 1560×720 точек. Даже с оглядкой на цену около 12 тысяч рублей игнорировать данный факт нельзя. Аппаратная платформа смартфона скромная, но в повседневных задачах её хватает. Даже для игр связки из Exynos 7904 и графики Mali хватает, но на средних или низких настройках.
Также недорогой смартфон с хорошим экраном может похвастать аккумулятором на 4000 мАч. С учётом разрешения экрана и «начинки» аппарата можно ожидать полтора и даже два дня уверенной автономной работы при среднестатистической нагрузке.
Достоинства:
- качество сборки;
- оформление корпуса;
- наличие модуля NFC;
- стабильная работа;
- долго держит заряд;
- разумная стоимость.
Недостатки:
- невысокое разрешение экрана;
- широкоугольный модуль камеры.
Что такое IPS-экраны?
Применение технологии IPS (In-Plane Switching) предполагает создание матриц на так называемых жидких кристаллах. Изображение формируется с помощью пропущенного через цветовой фильтр поляризованного света. Управление текущей яркостью дисплея происходит за счет горизонтальных и вертикальных фильтров, которые работают на каждом пикселе вне зависимости от его активности в данный момент времени. Подробнее технология IPS описана здесь.
Преимущества IPS
- Точная цветопередача. IPS-матрицы обладают широчайшим охватом оттенков. Пользователи получают возможность видеть реальные цвета объектов на экранах. Кроме того, картинка не сильно искажается при просмотре с различных углов.
- Длительный срок службы. Жидкие кристаллы, применяемые в IPS-экранах, не подвержены эффекту старения, а срок их службы довольно длительный. При этом дисплей не теряет изначальную способность передавать естественные цвета.
- Стойкое энергопотребление. Достигается за счет одновременной работы всех пикселей дисплея, вне зависимости от их текущего режима. Жидкие кристаллы практически не истощают запас аккумулятора, а диоды подсветки потребляют энергию равномерно. Для IPS-матрицы нет разницы, какую задачу выполняет смартфон.
- Низкая стоимость. По сравнению с другими видами матриц, IPS является более бюджетной и доступной технологией. Сегодня производством устройств, имеющих такие экраны, занимается огромное число компаний, поэтому выбор смартфонов велик.
Недостатки IPS
- Низкий уровень контрастности. В случае с черными цветами это заметно особенно сильно. Из-за того, что пиксели IPS-матрицы не могут полностью выключаться независимо друг от друга, вместо глубокого темного получается сероватый. Аналогично дела обстоят с другими оттенками: степень контраста проявляется слабее.
- Медленная скорость отклика. Данную особенность сложно увидеть при выполнении базовых задач, но взаимодействие с VR-контентом не сможет порадовать безупречной производительностью. Это проявляется как в более низкой частоте смены кадров, так и в меньшей гладкости изображения.
Основные преимущества AMOLED-панелей
Физические свойства матриц, состоящих из органических светодиодов, таковы, что экран может иметь крохотную толщину
В частности, это особенно важно для умных часов и фитнес-браслетов, физические размеры которых не должны быть крупными
Но самый главный плюс любого OLED-экрана (в том числе его вариации AMOLED)- это низкое энергопотребление
. Каждый пиксель такого дисплея светится самостоятельно. Получается, что наибольший расход энергии будет в тот момент, когда весь экран отображает ровный белый цвет. А если какие-то области должны отображать темные цвета, то они светятся заметно тусклее, в связи с чем расход аккумулятора снижается.
Высокая контрастность
— ещё одно несомненное достоинство подобных экранов. Объясняется это всё той же способностью пикселей светиться самостоятельно. К примеру, под IPS-панелью скрывается подложка из светодиодов, которые освещают в том числе и черные цвета. Здесь же такого не происходит.
Отличия в плане контрастности заметны сразу
Также именно за счёт этого картинку на AMOLED-экране хорошо видно даже под ярким солнечным светом
. Технология IPS позволяет рассмотреть что-то на дисплее в ясный день только выкрутив яркость подсветки, что приводит к резко возрастающему энергопотреблению.
Основные преимущества технологии IPS
Первые дисплеи на технологии IPS появились в 1996 году. Но, это были скорее экспериментальные устройства. Массовый выпуск таких экранов начался всего несколько лет тому назад. За время от первых экранов на такой матрице до современных дисплеев были учтены все недочеты и исправлены ошибки. Сегодня можно констатировать тот факт, что IPS-экраны прочно вошли в нашу жизнь.
Главными преимуществами IPS-матриц над конкурентными технологиями являются:
Лучшая цветопередача. В отличие от AMOLED экранов у IPS цвета не «усиливаются» искусственно. Благодаря такой честной цветопередаче, IPS-дисплеи полюбили все, кто работает с фотографиями. Фотографы, фоторедакторы и представители смежных профессий. IPS экран дает яркую и насыщенную картинку, если она таковой является. Если же картинка тусклая, то и на экране, построенном на матрице IPS она будет тусклая. Из-за чего не все оценивают это преимущество положительно.
- Настоящий белый. AMOLED экраны просто не могут правильно отображать белый цвет. IPS экраны, напротив, выдают настоящий белый цвет. Никакой синевы или желтизны как у конкурирующей технологии. Чистый белый цвет влияет на все изображение в целом. Поэтому, накладывание оттенка на него может исказить всю картинку.
- Нет искажений цветов при просмотре экрана под углом. Кто-то может опустить это преимущество IPS. Но, представьте, что вы в компании друзей смотрите какое-то интересное видео со своего смартфона. Всегда окажется тот, кому экран вашего смартфона не будет развернут полностью. И если у вас экран не IPS, то это сразу будет видно при его расположении под углом. Этот эффект уже давно почувствовали на себе владельцы Sony Xperia Z.
Большая максимальная яркость. Это преимущество особенно явно выражается при использовании экрана смартфона на ярком солнце. Если он у вас построен на AMOLED-матрице, то яркие лучи палящего солнца заставят вас искать тень, чтобы увидеть, что происходит на экране. Все дело в том, что IPS-матрица использует ЖК-экран с его мощной подсветкой. У AMOLED экранов подсвечивается каждый пиксель. Что «физически» не позволяет экрану быть ярким.
AMOLES vs IPS
- Детализация и резкость. Среди нас есть такие люди, структура глаза которых позволяет увидеть пикселизацию, даже на самом лучшем Full HD экране. Этим людям точно не нужно покупать смартфон с экраном AMOLED. Иначе, его использование приведет к большому разочарованию. Современные экраны AMOLED постепенно «вылечивают» эту детскую болезнь. Но, она все еще присутствует на большинстве бюджетных аппаратах.
- Выгорание светодиодов. У AMOLED экранов могут выгорать органические светодиоды. Что отражается в разной яркости отдельных частей экрана. По заверению разработчиков таких экранов, срок службы светодиода 6-10 лет. Но, на практике, они могут сгореть быстрее. У IPS такой проблемы нет.
Более дешевая технология производства
Банальное, но важное преимущество IPS. Стоимость смартфона складывается из различных модулей и компонентов
Экран важная и дорогая часть смартфона. Чем дешевле экран, тем дешевле получится смартфон.
Meizu 16
Китайская компания давно ушла с нашего рынка, но остатки тиража модели 16 в магазинах все еще встречаются
И на этот аппарат стоит обратить внимание. У него очень голосистый динамик, экран без дырок и даже металлический корпус (огромная редкость, кстати)
Дактосканер находится в экране, процессор Snapdragon 710 до сих пор достаточно быстр, да и камеры снимают более чем прилично. Минусов два: первый – отсутствие слота для MicroSD, второй – беда с прошивками. Если вы купите эту модель, то, скорее всего, навсегда останетесь с Android 8.1 Oreo. А это, как вы понимаете, уже позапрошлый день.
Источники
- https://expert-kachestva.ru/luchshie-tovary/telefony/smartfony-s-amoled-displeyami.html
- https://DamSovet.net/smartfony/top-9-luchshie-smartfony-oled-amoled-super-amoled-ekranom-iyul-2020-goda-rejting/
- http://geekville.ru/podborki/deshevie-amoled-smartphoni/
- https://smarfony.ru/super-amoled
- https://SetPhone.ru/rating/luchshie-smartfony-s-amoled-displeem/
- https://www.dgl.ru/articles/poyarche-i-posochnee-7-nedorogih-i-ochen-interesnyh-smartfonov-s-oled-ekranami_18995.html
- https://4pda.tech/top-7-luchshie-smartfony-oled-amoled-super-amoled-ekranom-yanvar-2021-rejting
Huawei P40 Pro
Следующий герой нашего ТОПа — Huawei P40 Pro. Этот смартфон получил огромный OLED-дисплей с разрешением FullHD+. У дисплея Huawei P40 Pro есть и поддержка HDR10, и частота обновления 90 Гц для плавности интерфейса, и самое главное — режим снижения мерцания при низкой яркости. Благодаря ему, людям, у которых болят глаза от OLED экранов, пользоваться таким смартфоном будет очень комфортно. А смотреть качественное HDR-видео и играть в игры на таком экране — особое удовольствие.
С фотовозможностями у Huawei P40 Pro полный порядок. Его основная 50-мегапиксельная камера, которую дополняют 40-мегапиксельный широкоугольный модуль и телеобъектив на 12 МП, обеспечат потрясающее качество снимков и видео со стабилизацией и приближением как днем, так и ночью. А 32-мегапиксельную фронтальную камеру, которая имеет множество настроек и режим искусственного интеллекта, по достоинству оценят любители делать селфи.
Также этот смартфон примечателен высокой производительностью, которую ему обеспечивает процессор Kirin 990 5G, поддержкой быстрой зарядки, водонепроницаемым корпусом, долгим временем автономной работы и возможностью беспроводной зарядки.
В общем, это отличный смартфон флагманского уровня. Но стоит учесть, что в нем нет сервисов Google. В прочем, скачать популярные приложения и игры вы всегда сможете из фирменного магазина AppGallery.
- Экран: OLED 6.58”, 1200 х 2640.
- Частота обновления: 90 Гц.
- 8-ядерный Kirin 990 5G.
- 8/256 GB.
- Android 10, EMUI 10.
- Без сервисов Google.
- Осн. камера: 50 MP + 40 + 12 + TOF.
- Фронт. камера: 32 MP + TOF.
- Wi-Fi: 6.
- Bluetooth 5.1.
- NFC.
- IP68.
- Слот для карты памяти.
- Экранный сканер отпечатка пальца.
- Аккумулятор: 4200 мАч.
- Быстрая зарядка 40 Вт.
- Размеры: 158.2 х 72.6 х 9 мм.
- Вес: 209 г.
Минусы
В плюсах указано, что потребление энергии экраном зависит от установленной яркости, то есть для показа ярких цветов нужно больше энергии батареи. Следующий минус – хрупкость внутренних соединений экрана. При слабом механическом повреждении он выходит из строя, а при небольшой потери герметичности быстро потеряет цвета и сломается.
Меньший срок службы – недостаток. Особенно срок службы снижается при отображении ярких тонов – субпиксели выгорают с разной скоростью, и это влечет нарушение цветопередачи. Буквально 3-4 года тому назад к минусам относилась высокая цена на создание AMOLED-панелей, но сегодня стоимость изготовления равна цене создания IPS-матриц или даже ниже.
LTPS экран – что это
LTPS (Low-Temperature PolySilicon) – технология изготовления дисплеев, в основе которой лежит использование низкотемпературного поликристаллического кремния. Во многом LTPS экраны похожи на IPS и являются их усовершенствованной версией, но не самой удачной, так как имеют свои недостатки, которые не дали им закрепиться на рынке. Несмотря на все плюсы LTPS экранов, которые должны были вытеснить IPS, сегодня самыми часто используемыми матрицами все еще остаются AMOLED и IPS.
Дисплеи LTPS получаются с помощью перевода аморфного кремния, который используется в IPS, в поликристаллическую форму при достаточно невысоких температурах. Это можно было бы реализовать с помощью технологии LPCVD и отжигания аморфного кремния при температуре 900 градусов Цельсия, но тогда конструкция бы попросту расплавилась, так как стекло обладает температурой плавления 650 градусов Цельсия. Чтобы получить поликристаллическую форму, используется эксимерный лазер, с которым при отжиге температура не превышает отметки в 300-400 градусов, что уже абсолютно безопасно.
Такие элементы, переведенные из аморфного кремния в поликристаллическую форму, получаются более «быстрыми», да еще и меньших размеров. Как следствие, уменьшилось время отклика таких экранов и энергопотребление, а также появилась возможность увеличить плотность пикселей и улучшить качество картинки.
Что такое IPS
IPS (in-plane switching) – технология изготовления жидкокристаллических матриц. Матрицы IPS пришли на смену более старому поколению NT+film и находились в исторической хронологии еще перед LTPS. Такой тип матриц привнес вместе с собой новые способы решения старых проблем и новые недостатки.
По сравнению с более ранними TFT матрицами новое решение предлагало лучшую цветопередачу и углы обзора. Сравнив друг с другом устройства с TFT и IPS дисплеями можно невооруженным глазом обнаружить разницу, если смотреть на одну и ту же картинку под разными углами. В технологии IPS транзисторы имеют параллельное расположение, что и позволяет добиться более насыщенной картинки и лучших углов обзора, чем у предшественника TFT.
Но вместе с тем не обошлось и без недостатков. Дисплеи IPS требуют достаточно много ресурсов, что вынуждает устройство разряжаться быстрее. Кроме того, параллельное расположение транзисторов в технологии кроме лучшей цветопередачи и углов обзора имеет и обратную сторону – низкую скорость отклика. Особенно сильно это влияет в играх, когда от игрока требуется максимально быстро принять решение. И если в повседневном использовании те несколько миллисекунд абсолютно незаметны, то для геймеров это будет далеко не лучшей новостью.
Существуют следующие разновидности матриц IPS:
- S-IPS (Super IPS) – увеличенная скорость отклика;
- H-IPS (Horizontal IPS) – более реалистичная картинка, что стало особенно актуальным для дизайнеров или фотографов;
- E-IPS (Enhanced IPS) – меньшая цена и уменьшенное время отклика;
- AS-IPS (Advanced Super-IPS) – повышенная контрастность и яркость картинки;
- P-IPS (Professional IPS) – лучшая цветопередача и меньшее время отклика экрана;
- AH-IPS (Advanced High Performance IPS) – последний «штрих» в развитии технологии. AH-IPS матрицы вобрали в себя все лучшее и стали наиболее сбалансированным и технологичным вариантом IPS.
AMOLED-дисплеи
С каждым днем AMOLED-матрицы всё популярнее. Технологически они заметно превосходят LCD-дисплеи, и многие ожидают в будущем доминирование AMOLED-дисплеев на рынке не только мобильном, но и всей техники. Однако наибольшую популярность подобные матрицы получили лишь при изготовлении устройств с небольшой диагональю экрана, так как производственные затраты очень велики – это очень капризные и хрупкие дисплеи, – поэтому разработка экрана с большой диагональю повлечет за собой большие производственные затраты, большое количество брака и прочее.
Что касается самой технологии, то AMOLED (Active Matrix Organic Light-Emitting Diode) имеет заметные отличия в сравнении с LCD. Каждый субпиксель имеет свою собственную искусственную подсветку, будем называть их светодиодами, AMOLED-матрица имеет несколько слоёв: слой катода, слой активной органики (светодиоды), TFT-массив, другими словами, транзисторы, и затем идет подложка, которая может быть изготовлена из любых материалов (силикон, металл и другие). Именно поэтому AMOLED-дисплеи можно использовать при изготовлении различных гаджетов с закругленным экраном, это помогло Samsung в создании Galaxy Note Edge. В будущем мы увидим полностью гибкие гаджеты, с силиконовой подложкой, например. Что касается SuperAMOLED, данная технология является усовершенствованной версией AMOLED. Наиболее главная техническая особенность – это отсутствие воздушной прослойки между экраном и дисплеем: экран приклеен к дисплею, это уменьшает место, занимаемое дисплеем, как следствие, уменьшаются габариты устройств. Сверху дисплея расположен тачскрин, затем идет проводка, которая передает ток низкого напряжения, проводка дает питание светодиодам, под светодиодами расположены транзисторы, а под ними находится подложка. SuperAMOLED-дисплеи ярче своих предшественников, меньше отражают свет и имеют сниженное энергопотребление. Что касается энергопотребления, то в связи с тем, что светодиоды сами создают свет, энергопотребление матрицы напрямую зависит от количества работающих пикселей, от интенсивности света диодов. Именно поэтому Samsung в интерфейсе TouchWiz использует темные тона, это положительно сказывается на расходе диодами заряда батареи.
AMOLED-технология
Скрытый в названии ключевой компонент экранов данного типа – светодиод (LED). Любители электроники знали об этих лампочках и раньше, но в панели дисплея они кардинально уменьшены и размещены в виде красных, зеленых и синих кластеров, которые и составляют отдельный пиксель, способный воспроизводить белый и другие цвета. Компоновка этих субпикселей может незначительно повлиять на характеристики дисплеев.
Буква O означает органический. Существует целый ряд тонких органических пленок, помещенных между проводниками светодиода, излучающих света при подаче тока.
И, наконец, часть AM в AMOLED обозначает «активная матрица», в отличие от пассивной технологии. Это указывает на то, как управляется каждый светодиод OLED. Для управления отдельным пикселем в пассивной матрице используются интегральные схемы, контролирующие подачу напряжения в необходимый столбец или строку. Это медленно и недостаточно точно. Активные матричные системы в каждом светодиоде используют TFT-транзистор и конденсатор. При активации ряда и столбца для доступа к пикселю его конденсатор сохраняет заряд между циклами обновления. Это позволяет быстро и точно им управлять.
Еще один термин, который можно встретить – это Super AMOLED, маркетинговое название компании Samsung для дисплея, объединенного с емкостным сенсорным экраном. Обычно такой экран исполняется в виде отдельного слоя на внешней части дисплея. Такое объединение делает дисплей тоньше.
Современные типы дисплеев
Технологии изготовления дисплеев делятся на две больших группы – LCD и OLED. Иные разновидности выступают апгрейдом матриц общей группы, и используются производителями смартфонов в зависимости от заявленной стоимости устройства.
Наглядный пример использования LCD и OLED дисплеев на смартфонах
- LCD
- OLED
- TN
Liquid Crystal Display – жидкокристаллический дисплей. После разработки LCD были созданы ЖК-телевизоры и мониторы, а позже и дисплеи смартфонов.
Главной особенностью технологии выступают жидкие кристаллы, которые одновременно представляют собой твердое и жидкое вещество. В зависимости от ориентации молекул меняются свойства дисплея, что позволяет получать удовольствие от четкого и яркого изображения.
IPS
IPS – популярная технология изготовления матрицы для смартфонов. Данный тип дисплея отличает яркость картинки, углы обзора до 178°, правильная цветопередача и относительная дешевизна в производстве. Все эти качества позволяют использовать данный тип экрана на любых смартфонах от среднебюджетных до флагманских. IPS с некоторыми доработками используют:
- Huawei и Honor;
- Samsung (под названием PLS);
- Apple (под названием Retina).
Organic light-emitting diode – органический светодиод, который загорается в определённый момент времени и не зависит от подсветки экрана. Благодаря данной технологии, экраны перестали «бликовать» и засвечиваться по краям.
Дисплей состоит из тысяч пикселей, каждый из которых содержит в себе субпиксели красного, зелёного и синего цвета (RGB). В редких случаях вместо RGB используется монохром, но таких устройств на рынке мало.
AMOLED
AMOLED-дисплеи сделали качество изображения ещё более привлекательным. Связано это с особенностями управления субпикселями, теперь они могут использоваться только по необходимости, в отличии от IPS. Угол обзора AMOLED-дисплея 180°. У него гораздо лучше передача черного цвета и отсутствие засвеченных углов, так как подсветка находится в самих пикселях.
В эту же группу можно включить Super AMOLED, единственное отличие которого от обычного Амолед-экрана заключается в отсутствии воздушной прослойки между тачскрином и матрицей. Благодаря этому удалось избавиться от расслоения экрана при большом угле обзора.
Разработчиком супер-Амоледа является компания Samsung, которая производит дисплеи как для своих устройств, так и для прямых конкурентов.
P-OLED
P-OLED – подтип Амолед-экрана, который используется сегодня наравне с обычными. Он имеет такой же формфактор и состоит из пикселей с субпикселями RGB.
Отличие от классического AMOLED – использование в изготовлении пластиковой подложки под пиксели вместо стеклянной. Такое решение необходимо для того, чтобы экран можно было согнуть без его повреждения. P-OLED тоньше, чем классические Амоледы.
TN-матрица – ещё одна разновидность технологий, которую стоит выделить отдельно. Данный тип экрана отличается плохой цветопередачей, небольшим углом обзора (искажение цвета может происходить даже на небольшом отклонении от прямого зрительного контакта, обычно угол обзора составляет не более 60°) и дешёвой стоимостью изготовления.
TN-дисплеи использовались на первых смартфонах, однако сейчас эта технология устарела, хотя и до сих пор встречается. Используется TN-матрица на некоторых ультрабюджетных устройствах (до 5 000 рублей) неизвестных брендов (чаще всего смартфоны с AliExpress). Все мировые производители давно отказались от данной технологии.
В споре IPS vs AMOLED покупатель должен определять сам, чем он готов пожертвовать при покупке какого-либо устройства. Независимо от типа матрицы в каждой технологии имеются свои сильные и слабые стороны, поэтому перед непосредственным приобретением смартфона лучше провести сравнение и попользоваться гаджетами хотя бы в магазине, либо посмотреть обзоры.
