Как настроить и прошить роутер TL-MR3420

Как прошить роутер TP-Link

После того как пользователь получил данные о ревизии сетевого устройства, необходимо зайти на офсайт вендора и скачать правильную версию прошивки. Ссылка на сайт: https://www.tp-link.com.

  • Выбираем модель TP-Link. Для примера взята модель TL-WR740N, переходим в раздел «Поддержка».
  • Производитель предлагает выбрать версию ревизии.

Прошивки ПО для TP-Link-роутеров хранятся на сайте в зависимости от версий. Также прилагается подробная инструкция по обновлению в видеоформате и FAQ – наиболее часто встречающимся вопросам-ответам.

Скачиваем прошивку. Она представляет собой архив. Его необходимо распаковать на локальном диске, чтобы получить доступ к самой прошивке. Обычно программа представлена в виде файла с расширением .bin, но в старых моделях еще встречается файл .ras. Это устаревший вариант микрокода, не используемый в современных роутерах для обновления.

Далее переходим на веб-ресурс по управлению роутером, чтобы перепрошить его через веб-интерфейс. Прежде чем проводить какие-либо изменения в системе, сделайте резервную копию настроек. Поступаем следующим образом.

  1. Переходим в «Системные инструменты», потом — «Резервную копию» и «Восстановление».
  2. Выбираем пункт «Резервная копия».
  3. Указываем путь для сохранения и нажимаем ОК:

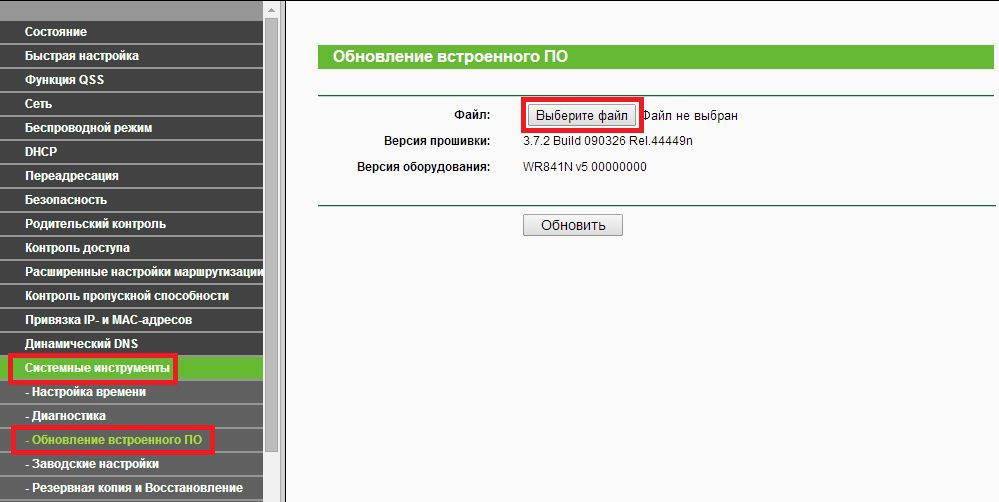

После создания копии переходим к разделу «Обновление встроенного ПО»:

  1. Нажимаем «Выберите файл», указываем скачанный дистрибутив:
  2. Нажимаем кнопку «Обновить». Процесс займет несколько минут.

Важно! Во время процесса нельзя отключать питание сетевого устройства. Итогом может стать полностью неработающее оборудование, восстановить которое будет невозможно

После завершения процесса роутер автоматически перезагрузится. Его настройки сбросятся на заводские.

Существуют и другие способы, чтобы прошить модем TP-Link до актуальной версии.

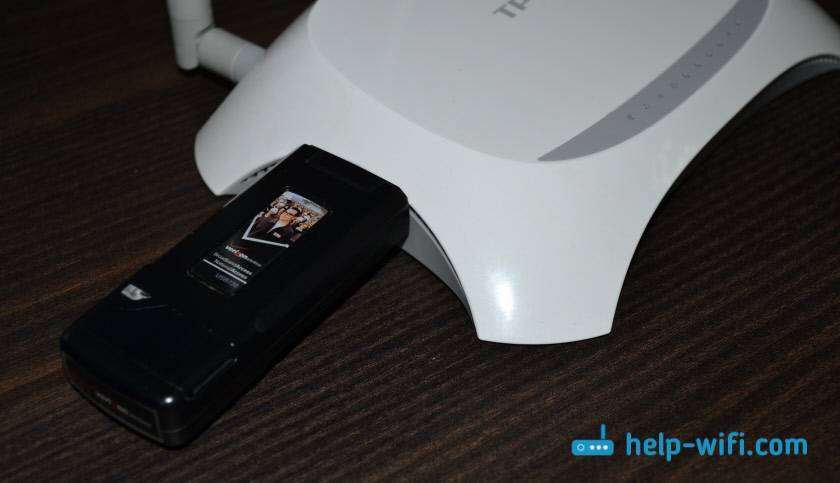

Прошивка через USB-порт

Следующий шаг — подключение ее через USB-порт к оборудованию. Далее повторяем шаги, описанные выше. То есть, заходим на веб-интерфейс оборудования в раздел с обновлением микропрограммы. Во время выбора файла указываем путь к USB-накопителю, на котором лежит дистрибутив.

Нажимаем «Обновить», ожидаем окончания процесса. Данный способ подходит, если сетевое устройство TP-Link находится на удаленном расстоянии от рабочей станции, и роутер напрямую не подключен ни к одному ПК.

Прошивка через мобильное приложение TP-Link Tether

Обновление прошивки на роутере TP-Link также производится через мобильное приложение. Ниже приведены ссылки для скачивания прошивок с магазина интернет-приложений:

  1. Android: https://play.google.com/store/apps/details?id=com.tplink.tether&hl=ru.
  2. iOS: https://itunes.apple.com/ru/app/tp-link-tether/id599496594?mt=8.

Стоит сказать, что у приложений есть список совместимости. Он находится в описании к ПО. Производитель официально заявляет, что список со временем будет пополняться.

После прохождения процедуры авторизации, попадаем в главное меню. В нем нужно посмотреть список подключенных устройств к сетевому оборудованию, установить параметры родительского контроля или изменить конфигурацию подключения к сети «Интернет».

К сожалению, обновить прошивку роутера через мобильное приложение теперь нельзя. На текущий момент функция недоступна.

Альтернативные версии прошивок

Кроме официальных версий прошивок для сетевого оборудования TP-Link, существуют и альтернативные сборки. Они созданы инициативными разработчиками для расширения функциональных возможностей заводских установок роутеров TP-Link для домашнего пользования, а также для точек доступа Auranet.

  • Программное обеспечение DD-WRT представляет собой альтернативный вариант микрокода, собранного на основе ядра OC семейства Linux. С его помощью любой роутер превращается в домашний медиасервер. Ссылка: ftp://ftp.dd-wrt.com/betas/.
  • Вторая, не менее известная прошивка, – OpenWrt. По сравнению с предыдущей представляет собой не готовый конфиг, а полноценный дистрибутив, собираемый пользователем самостоятельно под свои цели. Программа рассчитана на людей со знаниями в области сборки конфигураций из репозитория Linux-систем.

Способ обновления у них такой же, как и у официальных прошивок.

Настройка

Необходимо выполнить следующую последовательность действий:

  1. Шнур от поставщика интернета установить в порт «Internet»;
  2. Установить обе антенны;
  3. Штепсельную вилку блока питания вставить в розетку, а круглого сечения разъем на другом конце кабеля установить в соответствующее гнездо электропитания прибора;
  4. Включить устройство, нажав на кнопку «Power»;
  5. Выполнить настройку сетевой карты ПК зайдя в «Панель управления» через меню «Пуск»;
  6. Потом перейти в «Сетевые подключения»;
  7. Далее в отобразившемся окошке вызвать контекстное меню на иконке сетевой карты;
  8. Кликнуть на строку «Свойства»;
  9. Затем выделить пункт «Протокол Интернета TCP/IP» и кликнуть «Свойства»;
  10. После этого необходимо выполнить настройку в соответствии с рисунком ниже:
  11. Подключить с применением, входящего в комплектность, патч-корда компьютер и прибор, для этого один конец кабеля надо вставить в сетевую карту ПК, а другой в порт с надписью «1» на роутере;
  12. В ПК открыть браузер, напечатать «192.168.0.1» и нажать «Enter»;
  13. Ввести имя и код доступа, если устройство новое и еще не использовалось, то в обоих полях напечатать «admin»;
  14. Кликнуть «Вход»;
  15. После этого отобразится общее окно для настройки TL MR3420;
  16. В случае необходимости обновить прошивку потребуется посетить официальный ресурс TP Link и скопировать ее с сайта в свой ноутбук или ПК. Далее открыть закладку «Системные инструменты» и перейти в «Обновление встроенного ПО», затем открыть необходимый файл;
  17. Открыть закладку «Сеть», далее перейти в «Доступ к Интернет» и поставить отметку на пункте «Только WAN…);
  18. Кликнуть «Сохранить»;
  19. Затем открыть закладку «WAN»;
  20. В пункте «Тип подключения» указать, например, наиболее часто используемый «Динамический IP» (он указывается тот, что обозначен в контракте пользователя с провайдером);
  21. Остальные позиции не рекомендуется корректировать;
  22. Кликнуть «Сохранить»;

После окончания процедуры требуется сразу приступить к настройке Вай фай подключения. Для этого необходимо сделать следующие шаги:

  1. Открыть раздел «Беспроводной режим»;
  2. Войти в закладку «Настройка беспроводного режима»;
  3. Указать наименование сети;
  4. Затем перейти в закладку «Защита беспроводного режима»;
  5. Указать «WPA2/PSK»;
  6. Ввести придуманный пользователем сложный код доступа в поле «Пароль PSK»;
  7. Кликнуть «Сохранить»;
  8. Открыть раздел «Сеть»;
  9. Перейти в закладку «Клонирование MAC»;
  10. Нажать на клавишу «Клонировать MAC-адрес»;
  11. Щелкнуть «Сохранить»;
  12. Процесс настройки закончен!

Технические характеристики

Компания TP-Link представляет свою модель как Wi-Fi-роутер с поддержкой мобильных модемов, работающий в диапазоне 802.11n и обеспечивающий беспроводное подключение на скорости до 300 Мбит/сек. Гарантирована поддержка мобильных модемов 3G/4G стандартов GSM и CDMA. Поэтому данный роутер можно использовать даже в тех домах, где невозможно подключить проводное соединение.

Поскольку мобильный интернет уже догоняет по скорости проводной, можно выбрать решение от сотового оператора и раздавать сеть с помощью TP-Link TL-MR3420 всем своим устройствам. Доступна настройка автоматического переключения между мобильной и проводной сетью, что обеспечит постоянное наличие связи. Высокая скорость обмена данными позволит передавать большие объёмы информации. Возможно быстрое подключение нажатием одной кнопки посредством технологии QSS. Лёгкая настройка необходимой ширины канала каждому устройству. Протокол безопасности WPA/WPA2 надёжно защитит вас от угрозы извне. Две антенны обеспечат мощным и стабильным сигналом.

Загрузить для TL-MR3420 V2

Feature Filter: Все Требования к использованию Руководство по настройке

  • Как восстановить заводские настройки устройства TP-Link с помощью кнопки WPS/RESET 04-22-2013 1642243
  • Наиболее частые вопросы относительно скорости маршрутизаторов TP-Link 10-28-2019 232804
  • Как открыть порты у беспроводного маршрутизатора TP-Link? 08-31-2011 530985
  • Как открыть порты на беспроводном маршрутизаторе TP-Link для работы с Xbox Live? 08-31-2011 117187
  • Как настроить функцию клонирования MAC-адреса у беспроводного маршрутизатора TP-Link? 08-31-2011 126207
  • Почему я не могу подключиться к интернету после успешного подключения к беспроводной сети TP-Link? 01-11-2017 641854
  • Как использовать функцию контроля пропускной способности на беспроводном маршрутизаторе TP-Link? 05-28-2019 567505
  • Как обновить встроенное программное обеспечение маршрутизатора TP-Link? 11-07-2017 811763
  • Как настроить статическую маршрутизацию на беспроводном роутере? 05-28-2019 165070
  • Как настроить функцию удаленного управления беспроводным маршрутизатором TP-Link? 08-31-2011 405532
  • Почему я не могу подключиться к Интернету после подключения маршрутизатора TP-Link к моему модему 04-18-2019 1756046
  • Что делать при нестабильной работе беспроводной сети маршрутизатора/маршрутизатора с модемом? 04-18-2019 435634
  • Универсальная инструкция по устранению неисправностей 3G-маршрутизатора 04-18-2019 160056
  • Как настроить фильтр MAC-адресов беспроводной сети на беспроводном маршрутизаторе? 12-22-2015 357253
  • Что делать, если мой маршрутизатор TP-Link получил сетевой IP-адрес, но доступ в Интернет отсутствует? (Для DSL или кабельного широкополосного подключения) 03-24-2016 181556
  • Как увеличить скорость или радиус беспроводной передачи данных? 03-25-2016 500114
  • Почему я не могу получить доступ к Интернету после успешного подключения к беспроводной сети маршрутизатора TP-Link (MAC OS)? 01-05-2017 233160
  • Как посмотреть системный журнал беспроводного маршрутизатора TP-Link? 08-31-2011 168060
  • Как при ошибке подключения по PPPoE диагностировать проблему через системный журнал? 01-11-2017 53379
  • Как подключить маршрутизатор TP-Link через модем, используя PPPoE? 04-06-2016 1171095
  • Application Requirement/Choose WAN Connection Type on my TP-Link router 04-17-2019 49797
  • Как настроить резервацию адресов на беспроводном маршрутизаторе TP-Link 08-31-2011 247004
  • Как изменить IP-адрес беспроводного маршрутизатора TP-Link 01-27-2017 1174302
  • Как подключить маршрутизатор TP-Link через кабельный модем? 04-04-2016 499105
  • Что делать, если вы забыли пароль маршрутизатора? 03-24-2016 1675926
  • Как узнать или изменить пароль беспроводной сети на устройствах TP-Link 04-11-2018 1505084
  • What should I do if internet speed is slow when the device is connected to the router’s wireless network 04-03-2019 268861
  • Как выполнить привязку IP адреса к МАС на маршрутизаторе TP-Link? 08-31-2011 178176
  • How to share local resources on the Internet by Virtual Servers on 3G/4G Wireless Router TL-MR3420 (new logo)? 10-26-2017 9222
  • Application Requirement/Internet Access Control 10-17-2017 52169
  • Как использовать функцию родительского контроля на беспроводном маршрутизаторе N? 08-31-2011 216639
  • Как подключить маршрутизатор TP-Link через модем, используя Динамический IP? 03-30-2016 415159
  • Как настроить функцию DDNS (DynDNS) на беспроводном маршрутизаторе? 08-31-2011 268905
  • How to protect your TP-Link network devices from potential attacks? 07-29-2016 33433
  • Как подключить маршрутизатор TP-Link через модем со Статическим IP? 04-04-2016 131980
  • How to Setup DDNS (No-IP) on TP-Link Wireless Router? 05-25-2016 146415
  • Как настроить блокирование веб-сайтов в контроле доступа? 08-31-2011 476725
  • Как уменьшить значение параметра MTU size у маршрутизатора TP-Link? 08-31-2011 59615
  • Как разрешить проблему совместимости модема 3G и маршрутизатора 3G компании TP-Link? 08-31-2011 35828
  • Почему у меня не получается выйти в Интернет с модемом 3G? 08-31-2011 37747
  • Почему я не могу зайти на страницу веб-утилиты настройки, если я использую ESEТ NOD 32? 03-27-2013 38111
  • Почему нельзя зайти на маршрутизатор 3G или внутреннее устройство из Интернет? 08-31-2011 16664
  • Как загрузить бинарный файл модема на маршрутизаторы 3G TP-Link? 08-31-2011 21067
  • Как проверить подключения компонентов вашей сети на маршрутизаторе? 08-31-2011 86725
  • Application Requirement/ Parental Control 03-20-2014 25742

Прошивка аппарата

Для улучшения некоторых функций и более стабильной работы, производителем регулярно выпускаются новые прошивки. Обновить их можно самостоятельно и полностью бесплатно. Для этого вам нужно скачать файл программного обеспечения с официального сайта TP-Link по этой ссылке.

Сперва нужно выбрать аппаратную версию. Узнать её можно на нижней поверхности устройства. Возле штрих-кода с серийным номером можно увидеть обозначение V1, V2 или V3. Кроме того, на главной странице меню настроек также отображается эта информация в строке «Версия оборудования».

На сайте производителя откройте список версий, во всплывающем окошке выберите свою, перейдите на вкладку «Прошивка» и скачайте последнюю версию. Далее, распакуйте архив с файлом прошивки. Его расширение должно быть .bin. В окне настроек роутера перейдите в Системные инструменты — Обновление встроенного ПО, выберите файл с прошивкой и нажмите кнопку «Обновить». Через несколько минут устройство будет перезагружено и запущено с обновлённым программным обеспечением

Обращаем внимание, что в большинстве случаев все настройки будут сброшены к заводским, поэтому вам придётся заново вводить все параметры

Как настроить подключение к интернету?

Для входа в web-интерфейс роутера TL-MR3420 используйте адрес 192.168.0.1, который нужно ввести в адресной строке любого интернет-браузера (по умолчанию и логином и паролем будет «admin»).

Для настройки интернет-соединения потребуются авторизационные данные, указанные провайдером в договоре на предоставление доступа к интернету.

Web-интерфейс состоит из 15 основных разделов.

Для создания нового соединения откройте «Сеть» далее меню «Доступ к интернету» и выберите здесь один из вариантов:

  • «Только 3G/4G»;
  • «Предпочтительно 3G/4G»;
  • «Предпочтительно WAN»;
  • «Только WAN».

В зависимости от указанного типа соединения выберите один из пунктов меню «3G/4G» или «WAN»:

«3G/4G»

  • выберите один из трех режимов подключения;
  • «Тип аутентификации» выберите «Auto» (если оператору не требуется «PAP» или «CHAP»).

Теперь нажмите на кнопку «Дополнительные настройки»

  • если известны номер дозвона, apn, имя пользователя и пароль – укажите их в одноимённых полях;
  • по необходимости можно указать предпочитаемые «DNS» сервера.

Читайте еще:   Настройка роутера sagemcom f st 1744: пошаговая инструкция.

Если же модем не определился, то предварительно потребуется скачать файл с расширением .bin (найти его можно на сайте http://www.tp-link.com в разделе «Поддержка»).

Теперь нажмите на «Настройки модема» — далее «Добавить».

Кликните «Обзор», выберите скачанный файл и нажмите «Загрузить».

После чего перезагрузите роутер и проверьте статус определения модема.

 «PPPoE/ PPPoE Россия»

Укажите «Имя пользователя» и дважды «Пароль».

Если есть возможность осуществления «Dual Access», выберите «Динамический ip» или «Статистический ip». Укажите один из вариантов подключения (по умолчанию установлено «Подключить автоматически»).

Для выбора предпочитаемых «DNS» серверов нажмите «Дополнительные настройки» и впишите необходимые адреса.

Переадресация/проброс портов

Данная функция автоматически перенаправляет запросы определенных сервисов из Интернета на соответствующий хост Вашей локальной сети, находящийся за межсетевым экраном роутера. Использовать данную функцию следует в том случае, если Вы хотите создать в локальной сети за межсетевым экраном роутера какой-либо сервер (например, Web-сервер или почтовый сервер). Заходим в Переадресация (Forwarding), нажимаем Добавить (Add New).

IP-адрес — сетевой адрес устройства, на который будет перенаправляться запрос. Порт сервиса и Внутренний порт — номер порта, который требуется открыть Протоколl — Выбираете требуемый протокол Состояние — Включено. Нажимаем Сохранить.

Обзор меню и настройка

Ваш маршрутизатор подключен традиционным способом. Подключите маршрутизатор к сети, вставьте интернет-кабель в синюю розетку и подключите его к компьютеру с помощью сетевого кабеля, который вставьте в одну из желтых розеток. Чтобы использовать мобильные модемы, подключите их к USB-порту маршрутизатора.

Доступ к меню настроек можно получить с помощью любого веб-браузера. Введите 192.168.0.1 в адресную строку. Программа запросит логин и пароль, по умолчанию они установлены как admin/admin. Введите все данные и нажмите «Войти». Интерфейс выдержан в традиционной для компании зеленой цветовой гамме. В верхнем меню отображается логотип компании и название модели, в левой колонке — пункты меню, в правой — справочная информация, а в центре — информация о системе. В главном окне отображается версия прошивки, сетевые настройки, настройки беспроводного режима и статистика использования трафика.

При первом запуске маршрутизатор предлагает быструю настройку. Первым шагом является выбор сетевого режима:

  • Предпочтительно 3G/4G — мобильное соединение будет основным, а проводное — дополнительным.
  • Предпочитаемый WAN — в этом случае все наоборот, основное подключение будет проводным, а мобильное — вспомогательным.
  • Только WAN/3G/4G — единственное подключение будет кабельным или мобильным соответственно.

Это можно сделать на вкладке Сеть — Доступ к Интернету.

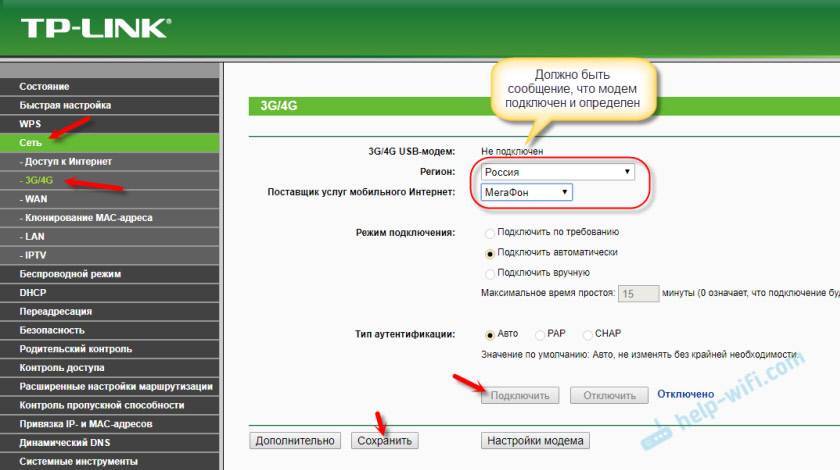

Мобильный интернет настраивается в разделе Сеть — 3G/4G. Выберите «Россия» в разделе «Регион» и вашего оператора из выпадающего списка. Оставьте все остальные настройки автоматическими. Если вашего оператора нет в списке (что на самом деле маловероятно), введите все конфигурации вручную.

Настройка кабельного соединения выполняется аналогичным образом: Сеть — WAN, выберите из списка регион Россия, ваш район и город, название вашего провайдера. Если он недоступен, выберите тип подключения (уточните у провайдера) и добавьте необходимые параметры (см. соглашение о подключении или уточните в службе технической поддержки провайдера).

Далее настройте сетевую безопасность. Перейдите в меню «Беспроводной режим», измените имя подключения и выберите беспроводной режим. По умолчанию установлено значение «11bgn mixed», мы рекомендуем оставить его. Затем активируйте WPA/WPA2-Personal и шифрование AES на вкладке «Безопасность беспроводной сети». Измените пароль по умолчанию. Остальные настройки достаточно специфичны, их не нужно менять для повседневного использования.

Настройки для изменения заводского пароля

С целью безопасности пользователя и его информационных данных рекомендуется сменить код доступа к настройкам маршрутизатора, т. к. установленный по умолчанию «админ» уже ни для кого не является секретом.

Чтобы выполнить корректировку пароля входа в настройки TL MR3420 потребуется сделать несколько следующих действий:

  1. Открыть раздел «Системные инструменты»;
  2. Далее перейти в закладку «Пароль»;
  3. В поле «Предыдущее имя пользователя» напечатать «admin»;
  4. В пункте «Предыдущий пароль» снова набрать «admin»;
  5. Далее в строке «Новое имя пользователя» придумать напечатать на свое усмотрение наименование либо допускается не изменять старое название и оставить по умолчанию «admin»;
  6. В следующем поле «Новый пароль» придумать и ввести более сложный пароль, который состоит не меньше, чем из восьми символов;
  7. Ниже в пункте «Подтвердить новый пароль» необходимо вновь напечатать придуманный владельцем роутера TL MR3420 код доступа к настройкам прибора.

Характеристики

Технические характеристики у TP-Link TL-MR3420 – одни из лучших в бюджетном ценовом сегменте.

Разъемы1 USB, 1 WAN, 4 LAN
КнопкиReset/WPS, Wi-Fi, Power
Антенны2, несъемные, коэффициент усиления 5 дБи
Беспроводные сетиIEEE 802.11 b/g/n
Диапазон частот2400-2483,5 МГц
Скорость соединенияДо 300 Мбит/с

Маршрутизатор ТП-Линк ТЛ-МР3420 выпущен в двух аппаратных версиях. Вторая получила обновленный дизайн и поддержку 4G. Информация в статье относится именно к этой модели.

Радиус действия

8.5

Цена

9

Надежность

9

Дополнительные опции

9.5

Удобство и простота настройки

9

Итого
9

Модель той же марки с близкими техническими характеристиками – TP-LINK TL-MR3220.

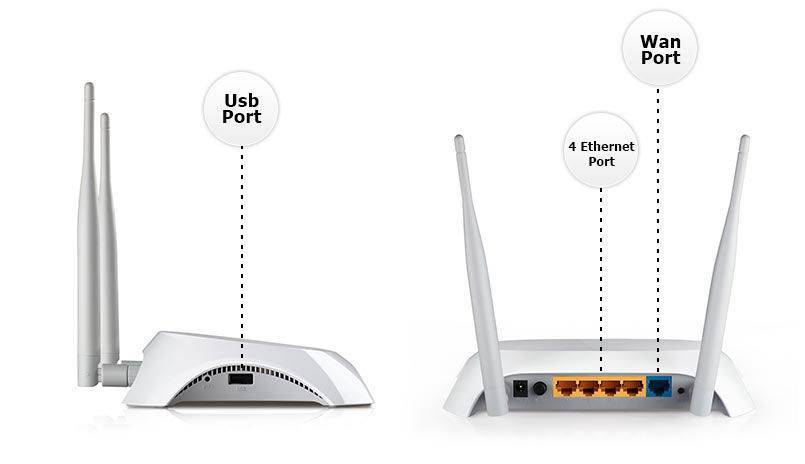

Обзор индикаторов и разъемов

Роутер TP-Link выглядит стильно благодаря плавным линиям корпуса. Верхняя часть выполнена из белого глянцевого пластика, нижняя – из матового серого. На верхней панели находится ряд индикаторов, светящихся зеленым цветом:

  • Power: горит – прибор включен, не горит – выключен;
  • System: светится – запуск маршрутизатора, мигает – нормальная работа, не светится – сбой устройства;
  • WLAN: горит – Wi-Fi включен, не горит – Wi-Fi выключен;
  • WAN: светится – к маршрутизатору подключен кабель, мигает – идет передача данных, не светится – кабель отключен;
  • LAN 1-4: горит – к соответствующему порту подключен клиент, мигает – идет передача данных, не горит – нет подключенных устройств;
  • USB: светится – подключен 3G/4G модем, мигает – идет передача данных, не светится – нет подключенных устройств;
  • WPS: мигает – беспроводное устройство подключается к сети, продолжительность до 2 минут, постоянно горит – клиент добавлен в сеть, не горит – WPS отключена, быстро мигает – сбой при добавлении устройства в сеть.

На боковой панели роутера размещен разъем USB. Это удачное решение – подключить модем или флешку сбоку удобнее, чем к порту на тыльной стороне. Рядом с USB входом находится кнопка включения/выключения Wi-Fi.

На задней панели расположены разъем для подключения сетевого адаптера, кнопка питания, 4 пронумерованных разъема LAN желтого цвета, порт WAN синего цвета, кнопка RESET/WPS.

В комплекте с устройством производитель поставляет адаптер питания, руководство пользователя, диск с программным обеспечением, коммутационный кабель.

Как настроить TP-Link TL-MR3420 с 3G/4G USB модемом?

Очень просто. Об этом я писал в статье: как подключить 3G/4G USB модем к Wi-Fi роутеру TP-LINK. На примере настройки TP-LINK TL-MR3220. Там все одинаково.

Краткая инструкция на примере TL-MR3420:

Включаем маршрутизатор. Подключаем к нему USB модем. Подключаемся по сетевому кабелю, или по WiFi с устройства, с которого будем настраивать.

Заходим в настройки маршрутизатора по адресу 192.168.0.1. Или по этой инструкции.

В разделе “Сеть” (WAN) – “3G/4G” смотрим, определил ли роутер наш модем, затем выбираем страну, оператора и подключаемся к интернету. Если соединение установлено, то сохраняем настройки.

Если провайдера нет в списке, значит номер, имя пользователя и пароль задаем вручную.

Что делать, если TP-Link TL-MR3420 не определяет модем и не подключается к интернету?

Вариантов много, рассмотрим самые популярные:

  1. Если вы подключаете модем через USB-удлинитель, то подключите напрямую. Без удлинителя.
  2. Обновите прошивку маршрутизатора TL-MR3420. Если вы обновили, а модем все ровно не определяется, то попробуйте поставить другую прошивку. Даже более старую. Это очень часто помогает.
  3. Напишите в поддержку TP-Link. Подробно все опишите. Укажите аппаратную версию роутера, модель модема, оператора. Возможно, они подскажут вам какую прошивку установить, или вышлют вам bin-файл для вашего модема.
  4. Если модем определяется, но нет подключения к интернету, то сначала проверьте, есть ли подключение через модем с компьютера. Убедитесь, что вы правильно указали параметры в настройках роутера. И есть ли покрытие вашего оператора в том месте, где установлен маршрутизатор.

23

Сергей

TP-Link

Открытый исходный код для программистов (GPL)

Следующая информация предназначена для программистов и не представляет значимость для большинства конечных пользователей продукции TP-Link.

Продукция TP-Link содержит код, разработанный третьими лицами, включая код, разработанный в соответствии с Универсальной общественной лицензией GNU (GPL) версии 1/версии 2/версии 3 или в соответствии со Стандартной общественной лицензией ограниченного применения GNU (LGPL). Вы можете использовать соответствующее программное обеспечение на условиях лицензии GPL.

Вы можете просмотреть, распечатать и загрузить соответствующие условия лицензии GPL здесь. В Центре исходных кодов GPL вы получаете для загрузки исходный код GPL соответствующего ПО, используемого в продукции TP-Link, а также прочую информацию, включая список ПО TP-Link, содержащего исходный код GPL.

Восстановление роутера TP-Link после неудачной прошивки

Бывают ситуации, когда обновление микрокода роутера проходит неуспешно. В таких случаях рекомендуется попробовать следующие варианты для восстановления работоспособности оборудования:

Разница только в одной цифре в строке IP-адреса.

После этого нажимаем ОК во всех окнах. Рекомендуется также дезактивировать антивирусное ПО и межсетевой экран. Они способны заблокировать дальнейшие действия пользователя.

Возвращаемся к роутеру TP-Link, выключаем его. Далее следует нажать на нем кнопку питания, после этого удерживать кнопку Reset до тех пор, пока не запустится автоматическая процедура восстановления.

После окончания процесса оборудование автоматически перезагрузится. Теперь его можно запустить снова, чтобы проверить работоспособность.

Если вышеуказанные способы не помогли, следует обратиться в сервисные центры.

Быстрая настройка

Практически все маршрутизаторы TP-Link, включая и TL-MR3420, имеют мастер быстрой настройки. Он позволяет легко установить интернет-соединение, меняя только основные параметры.

Инструкция:

  1. Открыть веб-интерфейс роутера, нажать «Быстрая настройка».
  1. Кликнуть «Далее».
  2. Выбрать тип подключения – «Только WAN».
  3. Указать тип соединения, при необходимости уточнить информацию у провайдера. Чаще всего используется «Динамический IP-адрес».
  4. При выборе «Статического IP-адреса» нужно вручную указать IP, маску подсети, шлюз, первичный и вторичный DNS, предварительно получив данные у поставщика услуг.
  5. Выбрать клонирование MAC-адреса.
  6. Если нужно настроить беспроводную сеть, выбрать «Включить», указать имя сети, установить защиту «WPA-PSK/WPA2-PSK», придумать и ввести надежный пароль.

На экране появится уведомление об успешной настройке подключения.

Настройка 3G/4G Подключения

1. Для настройки Интернета через USB-модем (3G/4G) заходим в Сеть (Network) — 3G.

  • Регион: Россия
  • Поставщик услуг мобильного Интернет: Выбираете Вашего оепартора связи
  • Режим подключения: Подключить автоматически
  • Тип аутентификации: Авто

2. Если Вашего оператора связи нет среди предлагаемых, заходим в Дополнительно (Advanced Settings).Ставим точку на «Указать вручную Номер набора, APN, имя пользователя и пароль». Здесь вводим данные от Вашего оператора связи. После ввода настроек, нажимаете Сохранить (Save).

3. Для настройки подключения Интернет через WAN-порт заходим в Сеть (Network) — WAN. Здесь в графе Тип подключения WAN (WAN Connection Type) выбираете тот тип подключения, который используется у Вашего провайдера.

Дополнительные возможности маршрутизатора

В качестве дополнительных возможностей стоит рассмотреть настройку «WDS», т.е. превращение «TL-MR3420» в подобие репитера:

  • для включения данной функции необходимо поставить флажок в строку «WDS» в разделе «Настройки беспроводного режима»;
  • укажите «SSID» -это наименование точки доступа, сигнал которой необходимо усилить;
  • «BSSID» — это mac—адрес точки доступа (или просто нажмите на кнопку «Поиск» и выберите точку доступа из списка);
  • выберите «Тип ключа» и впишите пароль по аналогии с уже существующей точкой доступа.

Подводя некоторый итог, стоит сказать, что «TL-MR3420» — это добротный, качественный маршрутизатор для создания домашней сети с простым интуитивно-понятным интерфейсом и достойными техническими характеристиками.

Рубрики: оборудование

В современном мире использование домашнего роутера обыденно и удобно. Универсальное местоположение и минимальное занимаемое пространство делают их незаменимыми в пользовании домашним интернетом, особенно при необходимости использовать сеть на нескольких устройствах одновременно.

Однако, имеется одна небольшая трудность. После приобретения устройства не всегда удобно нанимать профессионала для его настройки. Ниже приведённый материал расскажет вам как настроить TP-Link TL-MR3420 самостоятельно, а также о его характеристиках.

Краткий обзор роутера tp link tl mr3420

Маршрутизатор TL-MR3420 оснащен 2 антеннами приёма/передачи сигнала.

На лицевой стороне корпуса расположена индикаторная панель, которая состоит из 10 элементов:

  • «Питание»;
  • «Система» — неактивный индикатор указывает на возможный системный сбой;
  • «WLAN» — при мигании индикатора функция беспроводной передачи данных активна;
  • «WAN» и «LAN 1-4» — при мигании индикатора к порту подключено устройство, активное в данный момент;
  • «USB» — если индикатор «горит», то usb модем подключен, но неактивен, если мигает – осуществляется передача данных;
  • «WPS» — информирует о состоянии подключения устройств к беспроводной сети с помощью функции «WPS». После успешного подключения в течение 5 минут индикатор погаснет.

На задней панели находятся разъёмы и порты для подключения внешних устройств:

  • «Power» — для подключения блока питания;
  • «ON/OFF» — кнопка для включения/отключения (перезагруки) машрутизатора;
  • «LAN 4-1» — порты для подключения сетевых устройств;
  • «WAN» — порт для подключения к интернет-линии;
  • «WPS/RESET» — кнопка для активации «WPS» (просто нажать) и сброса настроек на заводские (нажать и удерживать более 5 секунд).

Читайте еще:   Что такое Wi-Fi Direct и как подключить его на смартфоне Android

На боковой панели роутера находятся:

  • кнопка «WiFi»;
  • USB порт – для подключения usb модемов.

Заключение

В соответствии с многочисленными положительными отзывами пользователей рассматриваемого устройства марки TP Link TL MR3420 можно сделать основной вывод об отличном функционировании девайса. Главным образом, в негативных отзывах фигурируют жалобы на глянцевое покрытие прибора, т. е. на взгляд специалистов роутер почти не имеет функциональных недостатков, кроме внешней крышки.

Обычно подобные приборы, оснащенные USB-портом имеют цену, значительно превышающую указанную стоимость. Роутер отлично справляется с локальными вычислительными сетями в небольших офисах и в домашних условиях.

  • https://tvoi-setevichok.ru/setevoe-oborudovanie/nastroyka-routera-tp-link-tl-mr3420-poshagovaya-instruktsiya.html
  • https://bezwifi.ru/tp-link/kak-nastroit-tl-mr3420
  • https://nastrojkin.ru/equip/tplinkdevice/tp-link-tl-mr3420.html

Заключение

По общей массе отзывов на модель MR3420 можно сделать вывод, что это самый приемлемый и доступный вариант для домашней беспроводной сети с поддержкой мобильного интернета.

Плюсами данной модели являются стоимость, приятные характеристики и лёгкость настройки. Также модель гарантирует стабильную работу, что позволит непрерывно наслаждаться вашим Wi-Fi соединением. Единственным минусом может стать отсутствие USB-удлинителя в комплекте: следует помнить об этой особенности и докупить его сразу же, если в этом есть необходимость.

Дополнительное видео по настройки роутера TP-Link TL-MR3420:

Надеемся, что настройка роутера прошла для вас максимально легко и безболезненно, наслаждайтесь интернет-сёрфингом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
