Усиление сигнала телевизионной антенны

«Народные» методы улучшения сигнала

В целом, усилить сигнал антенн для телевизора можно и своими руками, без покупки усилителя. На этот случай есть несколько способов:

1. Поменять направление антенны. Возможно, она просто развернута в обратном направлении, и сигнал ретранслятора доходит не полностью. Двигайте ее на 1-2 градуса, пока качество не станет лучше. Действовать придется «наобум», но часто проблема кроется именно в расположении приемника.
2. Увеличить количество антенн. Также действенный способ, правда обойдется дороже покупки усилителя. Необходимо поставить несколько антенн на одной высоте, направив в одну точку. В этом случае сигнал может улучшится, правда не сильно.
3. Покупка более мощной антенны. Также неплохой вариант, особенно если вы живете далеко от ретранслятора.
4. Экранировать антенну. В этом случае необходимо сзади поставить какой-либо отражатель (частый вариант – разрезанная пополам пивная банка). Он будет отражать волны и собирать их на «усиках».

Проверяем результат с помощью мультиметра

После того как схема разработана и подключена, имеет смысл провести ее испытание и проверить характеристики получившейся конструкции. Для этого необходимо иметь тестер – «>мультиметр или любое другое аналогичное устройство.

Проверьте следующие параметры:

1. Волновое сопротивление кабеля должно не превышать 75 Ом.
2. Разница между оплеткой коаксиального кабеля и центральной жилой должна составлять несколько десятков Ом. Если прибор показывает «0», значит, произошел обрыв или короткое замыкание.
3. При соединении центральной жилы и оплетки прибор должен показать бесконечность, то есть максимум шкалы. Но если и оплетка, и жила отсоединены от антенны и замкнуты друг на друга, результат должен оказаться нулевым.

Если все 3 теста пройдены, значит усилитель подключено правильно.

Расположение телеантенны

Расположение комнатной антенны

Чтобы комнатный волновой приёмник надлежащие выполнял свою функцию, необходимо соблюсти несколько условий. Комнатная телеантенна, для помещения, является хорошим  решением только для тех, у кого расстояние от телевизионной вышки до жилья не более чем 20 километров. По сравнению с внешними антеннами, комнатная – это относительно слабое  устройство. Чтобы приём был приемлемым, вам нужно хорошо поискать потенциальные места установки в своём доме, где она будет уверенно принимать сигнал.

Прежде всего, отыщите местонахождение ближайшего передатчика – эту информацию можно получить, выполнив поиск на карте охвата ЦЭТВ. Далее поместите антенну в направлении  ближайшего  ретранслятора. Оптимальное качество приёма достигается обычно у окна, на максимальной высоте. Внутреннее устройство более остальных уязвимо для заграждений: высоких зданий, деревьев или возвышений, поэтому в частном доме оправданно будет поместить его как можно выше, например, на чердаке.

Многие бытовые приборы могут осложнять работу комнатного улавливателя телеканалов. Любые другие приёмники радиоволн для него – не лучшие соседи. Даже защитные декоративные решётки на окнах могут создавать помехи, понижая качество принятого телесигнала.

Усиление сигнала

Усилить сигнал телевизора можно следующим образом:

1. В случае комнатной, расположите её как можно ближе к окну и желательно повыше. Убедитесь в отсутствии препятствий на пути сигнала.
2. Внешнюю антенну поднимите на крышу или повыше на фасад, чтобы приём не был затруднён строениями или рельефом местности.
3. Правильно направьте внешнюю антенну. Эта рекомендация актуальна и для спутниковой тарелки. Часто проблемы с сигналом связаны просто с неправильным её расположением.
4. Можно попробовать расширить антенну куском проволоки.
5. Создать конструкцию синфазной решётки из нескольких одинаковых антенн, расположив их по горизонтали и вертикали так, чтобы фазы сигнала в них были одинаковыми.
6. Заменить антенну на более подходящую по конструкции и типу.
7. Установить усилитель сигнала.

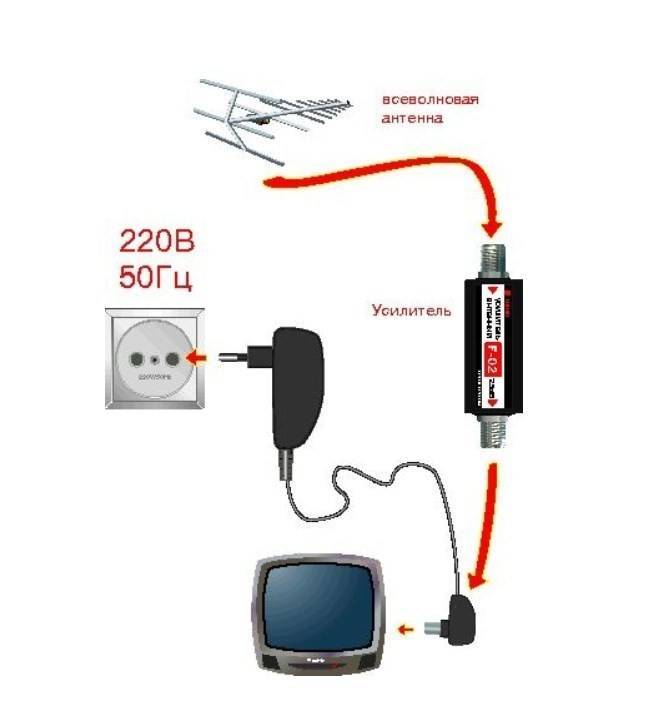

Усилитель ТВ-антенны

Чтобы решить, как усилить сигнал, руководствуйтесь простым правилом: если до вышки менее 30 километров, то подойдёт любая внешняя пассивная антенна. Если сигнал при этом плохой, то проблема внутри системы, в оборудовании, соединениях или неправильном монтаже. Если до ретранслятора более 30 км, то используйте активный усилитель:

Чем дальше расстояние, тем больший коэффициент усиления вам потребуется.
Выбирайте с наименьшим коэффициентом шума, точнее, лучше обращать внимание на соотношение «усиление/шум».
Обратите внимание на напряжение прибора. Если его увеличить, то можно повысить и усиление.. Таким же образом можно усилить сигнал и спутниковой тарелки

Существуют также комбинированные усилители, работающие и не телевизионную эфирную, и на спутниковую антенны. Если вы знакомы с теорией и практикой радиоэлектроники, то вы можете собрать усилитель для спутниковой или телевизионной антенны своими руками, в интернете и специальных пособиях для этого есть много схем

Таким же образом можно усилить сигнал и спутниковой тарелки. Существуют также комбинированные усилители, работающие и не телевизионную эфирную, и на спутниковую антенны. Если вы знакомы с теорией и практикой радиоэлектроники, то вы можете собрать усилитель для спутниковой или телевизионной антенны своими руками, в интернете и специальных пособиях для этого есть много схем.

Устанавливайте усилитель как можно ближе к антенне. Но помните, что если установить его снаружи помещения, то прослужит он недолго, скорее всего, не более года. Из-за неблагоприятных погодных условий он может окислиться и перестать нормально функционировать.

Если ваша спутниковая тарелка раньше работала нормально и вдруг появились помехи, то улучшить сигнал своими руками можно следующими способами:

1. Проверьте исправность всех элементов системы, возможно, какое-то оборудование или деталь имеет механические повреждения, загрязнилась или заржавела.
2. Возможно, сбилось расположение и направление антенны. В этом случае её надо перенаправить, как находилась раньше.
3. Проверьте, нет ли преград на пути сигнала. Это может быть налипший снег, листья, ветви выросшего дерева либо новая высокая постройка.

Если у вас изначально проблемы с качеством изображения, замените тарелку на ту, у которой больше диаметр. Проконсультируйтесь у оператора ТВ по поводу совместимого оборудования и правильности монтажа.

Рекомендации по выбору

И так, как усилить сигнал цифрового телевидения? Сначала нужно выбрать хороший усилок, который будет работать в конкретном случае.

Усилители бывают однодиапазонными, т.е. работать только в одном режиме, и универсальными с переключателем

Это основной показатель, на который стоит обращать внимание

Однако, также рекомендуется изучить следующее:

1. Дальность приема. Минимальная дальность – 30 км, а лучше 150! Показатель указывает на расстояние между вашим приемником и точкой ретранслятора. Все, что находится ниже 30 км ставить бессмысленно, т.к. эффекта почти не будет. Все, что больше – расточительно, т.к. стоят подобные усилки дорого.
2. Коэффициент усиления приема. Как улучшить сигнал? Конечно необходимо смотреть, насколько усилок сможет увеличить прием. Здесь действует правило: «Чем дальше ретранслятор – тем выше коэффициент». Для расстояния в 50 км достаточно КУ в 27 дБ, т.е. соотношение: 1 дБ на 1,85 км.
3. Питание. Некоторые модели питаются от БП, другие от ресивера. По отзывам покупателей, первые модели лучше работают. С другой стороны, вторые куда удобнее, т.к. необходим просто длинный USB кабель.
4. Корпус. Зависит от места установки. Для дома подойдут модели с пластиковым корпусом, а для улицы – с металлическим.

ТОП 4 хороший усилителя

1 Модель SWA9001/999/9701 (L) широкополосная. Неплохой широкополосный усилок без регулировки. Подходит как для домашнего монтажа, так и для установки на мачте. Рекомендуется установка дополнительного металлического экрана. Способен ловить сигнал до 100 км.

2 Televes. Неплохой 5-выходной итальянский усилитель с коэффициентом 15 дБ. Увеличение сигнала не очень большое, зато предусмотрено отличное шумоподавление. Питается от блока питания, идущего в комплекте.

3 Gecen A05-02. Спутниковый и цифровой усилитель, работающий как в метровом, так и дециметровом диапазоне. Питается по коаксиальному кабелю, что не очень хорошо, зато нет надобности докупать БП или USB.

4 RTM LNA02. Отличная модель с КУ 20 дБ. Обладает прекрасным шумоподавлением, при этом питается от ресивера. Хорошо подходит для зон с ограниченным вещанием.

Классификация ТВ усилителей

Усилители делятся на типы:

• Мачтовые. Те, которые крепятся на самой мачте. По коаксиальному кабелю к ним проводится питание. Но именно поэтому такие усилители служат не долго, могут выйти из стоя при грозе и потерять качества по причине окисления контактов. Мачтовые усилители как правило работают пару лет.
• Внутренние. Эти более удобные, потому что находятся рядом с приемником. Правда потери в сигнале все равно происходят через кабель.

Антенные усилители также делятся на подтипы:

• Диапазонные. SWA и LSA устройства, которые необходимы при установке решетчатых антенн.
• Многодиапазонные. Устройства типа ALCAD и TERRA, которые работают на близкий и дальний прием. Они способны воспринимать несколько сигналов одновременно от разных источников и складывать в один.

Кроме того, ко всем антенным усилителям прилагается свой блок питания. Они также бывают разные: регулируемый и нерегулируемый с внешним или внутренним исполнением.

Простейшая схема ДМВ антенны

Намного легче изготовить из коаксиального провода своими руками четвертьволновый вибратор. Для чего определяем частоту приема. К примеру, для первого московского мультиплекса это составляет 559,25 МГц, с учетом этого определяем длину волны, которая равна 53,6 сантиметров.

Соответственно, зачищать нужно ровно на 13,4 сантиметра
. Сопротивление четвертьволнового вибратора приближенно к 40 Омам

Берем это во внимание при согласовании либо просто подключаем в ресивер цифрового ТВ, установив перед этим Ф-разъем или другой подходящий коннектор. Зачищаем лишь экран и наружную. Непосредственно четвертьволновый вибратор устанавливаем горизонтально для более качественного приема

Эта антенна под силу даже школьнику, у которого есть 25 рублей на кабель, коннектор и ножик. Это простейшая ДМВ антенна своими руками

Непосредственно четвертьволновый вибратор устанавливаем горизонтально для более качественного приема. Эта антенна под силу даже школьнику, у которого есть 25 рублей на кабель, коннектор и ножик. Это простейшая ДМВ антенна своими руками.

Не ждите от нее великих подвигов и совершенно не нужно ставить ее на крышу. Это не внешняя антенна ДМВ и не антенный усилитель своими руками. Однако она хорошо усилит прием на простой ресивер. И когда нет времени что-то долго делать, попробуйте этот вариант.

Разберем подробнее каждую из возможных причин и пути решения проблемы

Как определить направление на ретранслятор

Если у вас антенна типа волновой канал (металлический стержень, на котором расположено несколько перпендикулярных элементов — т.н

«директоров»), то очень важно насколько точно она направлена на ретранслятор и работает качественно только если есть прямая видимость на передатчик

Чтобы узнать ближайший населенный пункт, в котором находится башня, воспользуйтесь картой расположений вышек

Отсутствие контакта в разъеме, обрыв ВЧ кабеля и электромагнитные помехи

Вы должны быть уверены, что рядом нет источников электромагнитного излучения, создающих помехи и ведущих к плохому качеству цифрового телевидения. Старайтесь проложить кабель отдельно от проводки. Затем проверьте насколько хорошо ВЧ разъем кабеля антенны, подключающийся к ТВ, навинчен на оплетку провода, служащую «массой». Контакт должен быть надежным. Также проверьте до конца ли заходит центральная жила в разъем на телевизоре. Перед экспериментами требуется обесточить телевизор и усилитель антенны.

Как выбрать подходящий

Выбирая усилитель, владельцу телевизора нужно учитывать следующие параметры:

• Необходимый диапазон усиления. Прибор может усиливать отдельно ДМВ и МВ (это полезно, если есть местные станции, передающие аналоговый телесигнал в этом диапазоне), может быть широкополосным, то есть работающим с несколькими диапазонами (однако при этом неизбежны потери в качестве приема: универсальные усилители всегда хуже узкоспециализированных), а может быть многодиапазонным с несколькими блоками усиления для каждой области частот.
• Тип прибора. Усилитель может быть встроенным (то есть конструктивной частью активной антенны) либо внешним, подключающимся к кабелю.
• Тип питания. Подача напряжения на усилитель может осуществляться как по коаксиальному кабелю-фидеру, так и напрямую от внешнего блока питания. «Кабельные» приборы компактнее, зато усилители с отдельным питанием мощнее.

Телевизионные усилители сигнала

Проверить, поможет ли антенный усилитель «выжать» из антенны более мощный сигнал можно довольно простым способом. Можно подключить любой телевизор максимально близко к антенне и, если сигнал не улучшится, это может означать, что с антенной что-то не то. Однако если картинка на экране улучшится, то следует задуматься о покупке усилителя. Только вот какого?

Типов усилителей телевизионной антенны действительно много, но некоторые из них используются преимущественно для масштабных телевизионных установок. Мы же сосредоточимся только на тех, которые могут использоваться в небольших и средних антенных установках.

Выбор усилителя зависит от типа сигнала, который вы хотите усилить. Например, усилитель с высоким коэффициентом усиления может не только помочь вам решить сложные проблемы приёма, но и вызвать сбои в работе ТВ. Вот основные типы усилителей, которые вы можете встретить в продаже:

1. Усилитель широкополосный (SWA и LSA). Его роль заключается в усилении всего спектра сигнала в заданной полосе.
2. Диапазонный. Например, усилитель ДМВ – диапазона для цифрового телевидения DVB-Т2.
3. Многодиапазонный. Он позволяют приёмнику «видеть и слышать» все сигналы, излучаемые передатчиком (и метровом, и в дециметровом диапазонах).

Что важно понимать? Для улучшения приёма «цифры» продавец в магазине предложит вам «цифровой» усилитель. И это будет устройство с платой, способной работать в дециметровом диапазоне волн (ДМВ)

Настройка и отладка

Проблема настройки, а также отладки телевизионной антенны весьма актуальна для тех, кто произвел смену места жительства либо сделал ремонт в квартире.

Пример схемы антенного усилителя для телевизора

Ведь установка устройств, улавливающих дециметровые волны, а также прокладка телевизионного кабеля не могут гарантировать качественного изображения и звука: порой, несмотря на все усилия, изображение остается таким же нечетким, двоящимся и содержащим различные помехи. Именно такие усилители, позволят привести к существенному улучшению качества телевизионного сигнала.

Если квартира находится в месте, где прием сигнала неуверенный, то именно усиливающий агрегат способен исправить данную ситуацию. Такие приспособления бывают различных типов: какой тип более всего подойдет именно к вашей антенне, могут определить только профессиональные мастера-телевизионщики.

Таким образом, если вам понадобился усилитель для телевизора, то лучше обратиться в специальную службу, занимающуюся любыми проблемами, которые связаны с установкой, ремонтом антенн, а также разводкой, прокладкой, заменой телевизионного кабеля.

В первую очередь мастер установки, настройки телевизионных антенн с помощью специальных приборов определяет качество сигнала в квартире. Затем сообщает, какой именно тип механизма стоит приобрести, и где более выгодно его купить.

Установленный и подключенный мастером-профессионалом прибор для усиления сигнала телевизора, способен обеспечить качественный и стабильный прием разнообразных телевизионных программ.

Куда обратиться, если плохо работает цифровое телевидение?

Если у вас плохо ловит цифровое ТВ, требуется более мощная антенна, которую можно приобрести в специализированных магазинах

Обратите внимание, что некоторые продавцы и производители антенных систем в маркетинговым целях завышают усиление. Особенно этим грешат продавцы с китайских сайтов

В итоге потребитель оказывается разочарован результатом.

Чтобы выбрать телевизионную антенну с максимальным усилением следует обращать внимание на размер и количество элементов. Ведь для достижения каждого последующего децибела усиления проектировщики вынуждены увеличивать габариты антенны

Что влияет также на нюансы применения. Наличие боковых рефлекторов (отражателей) также говори в пользу того, что заявленное усиление примерно соответствует действительности.

Поэтому антенна типа волновой канал (по-другому Яги) под 2 метра длинной имеет максимальное усиление, наличие развитых боковых рефлекторов дает еще 1-2 децибела выигрыша. Панельную антенну для телевизора выбирать следует тоже не отступая от этого принципа — чем больше в патче элементов, тем лучше.

Как правило, лучшие производители антенн имеют свои производства на территории РФ — КРОКС, Антекс, Бестер. Антенны этих производителей имеют оптимальные параметры КСВ и диаграмм направленности.

Применение высокоэффективных антенн с зашкаливающим усилением имеет свою нюансы. Согласно физике распространения радиоволн дециметрового диапазона антенна высоким усилением имеет узкую диаграмму направленности. Это значит, что для того, чтобы антенна работала в полную силу требуется точная подстройка направления на телепередатчик.

Телевидение вдалеке от города

Если вы проживаете на удалении в 30 километров от телевышки и более, то у вас неизменно появятся определенные проблемы с приемом телевизионного сигнала. Выходом в данном случае будет либо установка спутниковой тарелки, либо приобретение качественной внешней антенны с усилителем, что и позволит просматривать на телевизоре цифровое ТВ.

Сегодня в продаже можно найти различные модели наружных полноразмерных активных антенн, которые оснащаются соответствующим усилителем, что позволяет гарантировать качественный прием телесигнала на значительном удалении от ретранслятора. Если ранее стоимость таких активных внешних антенн была достаточно высока, то сегодня в продаже можно найти недорогие варианты, в которых используются качественные усилители, позволяющие обеспечить стабильный прием телеканалов даже на существенном удалении от города.

Помните лишь о том, что в каждом конкретном случае необходимо выбирать правильную мощность усилителя, в зависимости от интенсивности сигнала в вашем регионе. Также не лишним будет правильно выбрать тип используемой антенны и в последующем выполнить ее качественный монтаж. Всё это и позволит вам гарантировать возможность просмотра на экране телевизора различных телеканалов, прием которых без использования такой антенны был бы невозможным.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

• Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
• Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
• Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 – представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

• полоса пропускания от 470 до 790 МГц;
• коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
• величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
• устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю. Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Проверяем результат с помощью мультиметра

После того как схема разработана и подключена, имеет смысл провести ее испытание и проверить характеристики получившейся конструкции. Для этого необходимо иметь тестер – мультиметр или любое другое аналогичное устройство.

Проверьте следующие параметры:

1. Волновое сопротивление кабеля должно не превышать 75 Ом.
2. Разница между оплеткой коаксиального кабеля и центральной жилой должна составлять несколько десятков Ом. Если прибор показывает «0», значит, произошел обрыв или короткое замыкание.
3. При соединении центральной жилы и оплетки прибор должен показать бесконечность, то есть максимум шкалы. Но если и оплетка, и жила отсоединены от антенны и замкнуты друг на друга, результат должен оказаться нулевым.

П О П У Л Я Р Н О Е:

Миниатюрный линейный усилитель средней мощности

Данный усилитель на одной микросхеме можно использовать в различных радиоэлектронных устройствах. Это может быть усилитель для радиостанции, радиотелефона, радиомикрофона, жучка…

Подробнее…

Простые схемы усилителей на TDA1557 и TDA1558

Простой усилитель на TDA1557, TDA1558 своими руками

На не дорогих и распространённых интегральных микросхемах TDA1557, TDA1558 можно собрать простой усилитель мощности НЧ, требующий минимальное количество навесных компонентов. Усилитель на этой микросхеме широко раньше использовался в автомагнитолах. Из давно отслужившей свой век старой автомагнитолы можно выпаять или даже вырезать с участком платы полноценный усилитель мощности. Его можно приспособить для усиления звука компьютера, ноутбука, DVD и различного вида приставок.

Подробнее…

Простой усилитель НЧ на LM386

В этой статье представлена схема простого усилителя НЧ на не дорогой микросхеме LM386. Его может сделать даже начинающий радиолюбитель.

Усилитель можно использовать для усиления сигналов звуковой частоты с компьютера, плеера, карманного радиоприемника, для дверного звонка или наушников… Есть множество применений для этого маломощного усилителя.

Подробнее…

Популярность: 9 021 просм.

Подбор коэффициента усиления

Представленный критерий отвечает за прием и расшифровку входящего сигнала с конкретным качеством. При этом показатель усиления зависит от значения КУ

При подборе важно учитывать – мощность усилителя должна превышать параметр антенны. Иначе он не принесет должного результата, и вы не заметите улучшенное качество

В основном для DVB-T2 выбирают КУ 32 дБ. Такого показателя будет вполне достаточно для кабеля, длина которого не превышает 32 метров. Но, также не менее важным является выбор самой антенны. Учтите – при недостаточном уровне сигнала, усиление вызовет большие шумы.

Дополнительно вы можете увеличить длину кабеля, но это приведет к ослаблению входящего сигнала. Подобрать наиболее точный показатель коэффициента нельзя. Но, вы можете узнать примерное значение.

Какую антенны выбрать для приема телевизионного вещания

Телевизионное вещание осваивает диапазон ДМВ (300 — 900 МГц), поляризация используется горизонтальная. Для ловли потрудитесь параболоид с правильно настроенным облучателем найти, потребуется прямая видимость на телецентр или точная подгонка к переотраженному сигналу, изменяемому погодными условиями, даже ветром. Не принято использовать параболоиды, принимая наземное вещание. Спутник висит непреклонно на одном месте, точку позиционирования периодически корректируют наземные станции, можно обойтись тарелкой. Прямая видимость, естественно, должна присутствовать.

Среди множества устройств антенна телевизионная наружная своими руками проще собирается по типу волновой канал (антенна Удо-Яги). Устройство обладает отличными характеристиками, сегодня займемся рассмотрением этого класса приспособлений для приема телевизионного вещания.

Почему плохой сигнал цифрового телевидения

Изначально следует ознакомиться с причинами, из-за которых может нарушиться качество сигнала. Вероятно, исправив несколько провоцирующих факторов не придется устанавливать усилитель:

• Далеко расположен ретранслятор.
• Неправильно подобранная антенна для телевизора.
• Наличие естественных шумов.
• Препятствия, например, деревья или большие сооружения.
• Поврежденный кабель.
• Неправильно установленная ориентация передатчика.
• Старое оборудование.
• Плохая погода.
• Внешние помехи у антенны. Сюда относится металл. Например, возле антенны расположены металлические предметы, через которые может проходить электричество.
• Телевизионный сигнал распределен сразу на несколько ресиверов.

Простейшая схема ДМВ антенны

Намного легче изготовить из коаксиального провода своими руками четвертьволновый вибратор. Для чего определяем частоту приема. К примеру, для первого московского мультиплекса это составляет 559,25 МГц, с учетом этого определяем длину волны, которая равна 53,6 сантиметров.

Соответственно, зачищать нужно ровно на 13,4 сантиметра . Сопротивление четвертьволнового вибратора приближенно к 40 Омам

Берем это во внимание при согласовании либо просто подключаем в ресивер цифрового ТВ, установив перед этим Ф-разъем или другой подходящий коннектор. Зачищаем лишь экран и наружную. Непосредственно четвертьволновый вибратор устанавливаем горизонтально для более качественного приема

Эта антенна под силу даже школьнику, у которого есть 25 рублей на кабель, коннектор и ножик. Это простейшая ДМВ антенна своими руками

Непосредственно четвертьволновый вибратор устанавливаем горизонтально для более качественного приема. Эта антенна под силу даже школьнику, у которого есть 25 рублей на кабель, коннектор и ножик. Это простейшая ДМВ антенна своими руками.

Не ждите от нее великих подвигов и совершенно не нужно ставить ее на крышу. Это не внешняя антенна ДМВ и не антенный усилитель своими руками. Однако она хорошо усилит прием на простой ресивер. И когда нет времени что-то долго делать, попробуйте этот вариант.

Причины слабого сигнала

Цифровой сигнал, передаваемый ретранслятором, может оказаться слишком слабым для приема по следующим причинам:

• Большое расстояние до передающей вышки. К радиоволнам ДМВ-диапазона, на котором вещает цифровое телевидение, применим все тот же «закон обратных квадратов», как и для любого другого вида электромагнитного излучения.
• Поглощение волн атмосферой. Сам по себе воздух практически радиопрозрачен, но пыль, туман, влага могут рассеивать и отражать сигнал.
• Препятствия на пути радиоволны. ДМВ-вещание принимается в зоне прямой видимости, волны практически не огибают преграды. Поэтому, если между ретранслятором и принимающей антенной находится какой-то непрозрачный для радиоволн объект (здания, холмы, лес из высоких деревьев), в лучшем случае сигнал будет ослаблен. Это больше уместно в тех случаях, когда используются комнатные антенны: любые стены, даже тонкие, поглощают электромагнитные волны.
• Принимаются только отраженные сигналы. Если на прямой между антенной и ретранслятором находится объект, экранирующий радиоволны, принимать придется только тот телевизионный сигнал, который отразится от других объектов (например, соседних зданий). Такое излучение во много раз слабее того, которое изначально транслируется с телевышки.
• Некачественная приемная аппаратура: антенна с низкой чувствительностью, кабель с высоким сопротивлением и пр.

Одним словом, причин может быть масса. В большинстве случаев повлиять на них сложно или даже невозможно. Поэтому чтобы смотреть телевизор без зависаний и рассыпаний картинки, нужно подобрать правильный способ улучшения приема.

Как усилить сигнал

Ухудшение телесигнала кабельного ТВ в квартире происходит по разным причинам:

1. Плохой выбор телевизионной антенны.
2. Дом расположен далеко от ретранслятора.
3. Большое количество естественных шумов.
4. Антенный кабель вышел из строя.
5. Передатчик неправильно настроен.
6. Используется старая техника.

Чтобы увеличить связь, нужно использовать один из проверенных способов.

Как усилить сигнал антенны телевизора:

1. Первым делом желательно изменить расположение антенны. Её необходимо направить точно в сторону ТВ вышки.
2. Купить хороший усилитель сигнала телевизионной антенны. Это электрический аппарат, подключаемый прямо к устройству.
3. Увеличить количество антенн на крыше, чтобы достигнуть четкого изображения. Каждое из устройств, нужно помещать в самое высокое место в доме.
4. Заменить антенну на более мощный аналог.
5. Приему могут мешать различные металлические детали, которые встречаются на пути. Поэтому все эти предметы желательно убрать, чтобы не нарушать связь.
6. Если антенный кабель выходит из строя, то ни о каком качестве сигнала не может быть и речи. Если возникли проблемы, нужно проверить его. В случае замыкания или обрыва, потребуется купить новый образец.
7. Использовать эффект синфазной антенной решётки. Несколько приемников используются для создания сложной системы, чтобы общая нагрузка на фазы получилась единой.

Это основные способы улучшения приема антенны. Один из самых эффективных — использовать усилитель.

Основные технические характеристики польской антенны

Диапазон «Полячки» работает от 40 до 800 МГц. Это позволяет принимать сигналы и просматривать телепередачи с 1 по 20 канал.

При небольшой доработке и подключении усилителя также появляется возможность просматривать телеканалы с 21 по 69. Дополнительно в базовой комплектации любых моделей антенн типа решетка идёт собственное усиление сигнала до 13 децибел, а также волновое сопротивление, составляющее 300 ом.

Размеры оборудования сравнительно небольшие (80х60 см), масса составляет 1,5 кг.

Список комплектующих деталей антенны при покупке внушительный:

• вибраторы активные (ДМВ, МВ);
• пассивные вибраторы (директоры);
• рейки для крепления базовых линий волноводов и пластмассовых корпусов;
• крепление антенны с рефлектором;
• блоки пониженного напряжения;
• различные модели усилителя по выбору самого покупателя;
• штатные штекеры для подключения.
