Особенности выбора чипсета материнской платы

Особенности выбора чипсета

Итак, какой чипсет выбрать, если вы решили сделать апгрейд и уже остановили свой выбор на конкретном процессоре?

Прежде всего, определяемся с платформой, в подавляющем большинстве случаев это будет Intel или AMD. Поскольку МП и центральный процессор взаимосвязаны друг с другом, выбираем материнку под CPU. В наши задачи не входит определение, какой из двух производителей лучше – оба имеют целый ряд конкурентных моделей, примерно совпадающих по своим характеристикам.

Поскольку ЦП мы уже выбрали, круг претендентов уменьшается примерно вдвое

Но и выбор из оставшихся моделей не так прост, поскольку нужно принимать во внимание множество других характеристик материнской платы. Отметим, что с ростом производительности стоимость материнки растёт едва ли не в геометрической прогрессии, поэтому слепая гонка за скоростью далеко не всегда целесообразна

Если вы хотите собрать офисный компьютер, от которого не требуется сверхвысокой производительности, трата денег будет попросту бессмысленной – в повседневной работе вы будете задействовать только малую часть ресурсов ПК. Так что ещё на этапе выбора процессора определитесь, с какими задачами вам придётся сталкиваться, и исходить именно из этого.

Второй момент – совместимость процессора и материнской платы: выбрав бюджетное CPU, не имеет особого смысла покупать дорогую материнку, собранную на топовом чипсете серии Z. Другими словами, определять, на каком чипсете выбирать МП, необходимо исходя из характеристик процессора.

Общие рекомендации, как выбрать оптимальный чипсет для материнской платы, выглядят следующим образом:

Для домашнего/офисного ПК (при предположении, что его владелец – не заядлый геймер) будет оптимальной бюджетная сборка, поскольку высокой нагрузки по производительности не предвидится. Встроенный в CPU графический чип в связке с материнкой, основанной на бюджетном наборе чипсетов Н110/Н310, будет подходящим по соотношению производительности и цены вариантом. Такой набор не блещет высокой функциональностью, но с обычными вычислительными задачами справляется очень даже неплохо.

Если предполагается интенсивное использование графически ориентированного программного обеспечения или игр, требования которых к железу не самые высокие, имеет смысл дополнить материнскую плату внешней видеокартой, а значит, процессор со встроенным графическим ядром не нужен, достаточно лишь поддержки внешнего видеоадаптера. Для такого ЦП подходящими будут МП на чипсетах B150/B250. Недостатка в моделях плат с комплектами микросхем среднего ценового уровня на рынке не замечено, причём хорошие решения имеются как у Intel, так и у его извечного оппонента.
Топовый уровень и процессоров, и материнских плат требуется для компьютера, на котором предполагается профессиональная работа с графикой высокого разрешения, а также применение «тяжёлых» современных игр

Подобрать подходящий чипсет здесь тоже непросто – обращайте внимание на модели, поддерживающие работу нескольких графических карт и предполагающие возможность разгона. Типичный пример – чипсеты Z170/Z270 (разгон ЦП и памяти)

Для МП на основе Z170 встречаются модификации с BIOS, допускающим разгон CPU без индекса К, исключительно по шине. Отметим, что материнки верхнего ценового уровня обладают отличным функционалом – здесь нередко встречаются встроенный модуль Wi-Fi, а также Bluetooth, водяное охлаждение и другие «плюшки» и особенности. Если вы не принадлежите к числу оверклокеров, можно подобрать производительный набор процессор–материнка без возможности разгона, и это не означает, что он не будет справляться с ресурсоёмкими играми или программами. У Интел для игровых ПК можно порекомендовать МП на чипсетах Z370, В360, Н370.

Рейтинг материнских плат 2019

Теперь, когда вы уже получили представление о современных процессорах от Intel и AMD и сокетах для них, мы расскажем, как выбрать материнскую плату для компьютера 2019. Предлагаем вам по три варианта, от недорогих до игровых.

Материнские платы для платформы Intel LGA1151 v2

Какой чипсет выбрать? В зависимости от поставленных задач можно ориентироваться и на материнскую плату с определенным чипсетом — специальная микросхема, наделенная определенным набором функций и поддержкой разных полезных технологий. Так, для простеньких офисных ПК обычно рекомендуют чипсет H310, для недорогого игрового ПК — B360, а для тех, кому требуется универсальная рабочая лошадка с запасом на будущее — H370.

ASUS PRIME H310M-R R2.0: достаточное оснащение

Эту материнскую плату относят к бюджетным (около 4200 рублей), но она способна стать отличной основой для надежного рабочего ПК офисной направленности. В этой модели лишь два слота для оперативной памяти с поддержкой частоты до 2666 МГц. При этом, максимальный объем допускается не более 32 Гбайт. Слот для видеокарты PCI-E x16 всего один. Зато есть видеовыход HDMI, который в бюджетных платах большая редкость.

Gigabyte B360M DS3H: все, что нужно для работы и игр

Эта материнская плата также стоит не очень дорого (около 5500 рублей), но обладает очень хорошим оснащением и потенциалом для игровой системы. На борту 4 слота под ОЗУ, 6 разъемов SATA и один M.2 для подключения современных скоростных SSD. Но для видеокарты здесь лишь один PCI-E 3.0 x16. Также по одному слоту PCI-E x4, PCI-E x1.

Gigabyte H370M DS3H: большой набор функций и портов

Материнская плата интересна для сборки игровых и офисных ПК, т.к. стоимость ее вполне приемлема для той и другой категории — около 6800 рублей.

Эта плата поддерживает CrossFire X, а значит в нее можно установить две видеокарты для максимальной производительности в играх. поддерживает модули оперативной памяти DDR4. Предусмотрено четыре слота для планок оперативной памяти до 64 Гбайт. Здесь имеется шесть разъемов SATA и два порта M.2. Их можно применять для подключения различных накопителей. Плата поддерживает режимы работы SATA RAID 0, 1, 5 и 10.​

Чипсеты ARM [ править | править код ]

Для систем, использующих процессоры ARM, также создавались и создаются чипсеты. И если первые образцы (такие как ARM2 для Acorn Archimedes в составе собственно процессора и чипов IOC, MEMC, VIDC, VIDC20 и более поздний ARM3) были в целом похожи на современные им чипсеты IBM PC, то современные (такие как Qualcomm Snapdragon и Texas Instruments DaVinci), из-за ориентированности на мобильные устройства, заметно отличаются как по структуре, так и по техническим особенностям.

Материнская плата – мозг и сердце компьютера, которые связывают воедино все ключевые элементы системы. Делается это при помощи чипсета, который регулирует все входящие и исходящие сигналы, распределяя их по необходимым маршрутам. Что такое чипсет и как его найти в материнской плате, мы разберемся ниже.

Настройка фильтров в интернет-магазине

Откройте раздел «Материнские платы» на сайте продавца.
Выберете желаемых производителей (ASUS, MSI, Gigabyte, ASRock).
Укажите сокет выбранного процессора (1200, AM4).
Укажите тип оперативной памяти (DDR4).
Выберете предпочтительные чипсеты (B560/H570/Z590, B550/X570).
Если хотите укажите формфактор (ATX, mATX).
Задайте другие важные для вас параметры.
Последовательно просматривайте все позиции, начиная с более дешевых.
Выберите несколько подходящих по параметрам и цене моделей.
Найдите эти модели на сайтах производителей, просмотрите все их параметры

Внимательно рассмотрите изображения, обращая внимание на количество, типы, расположение разъемов, систему питания и охлаждения.
Если сомневаетесь, поищите обзоры выбранных материнских плат, задайте вопросы в комментариях. Таким образом, вы получите оптимальную по соотношению цена/качество/функциональность материнскую плату, удовлетворяющую вашим требованиям за минимально возможную стоимость

Таким образом, вы получите оптимальную по соотношению цена/качество/функциональность материнскую плату, удовлетворяющую вашим требованиям за минимально возможную стоимость.

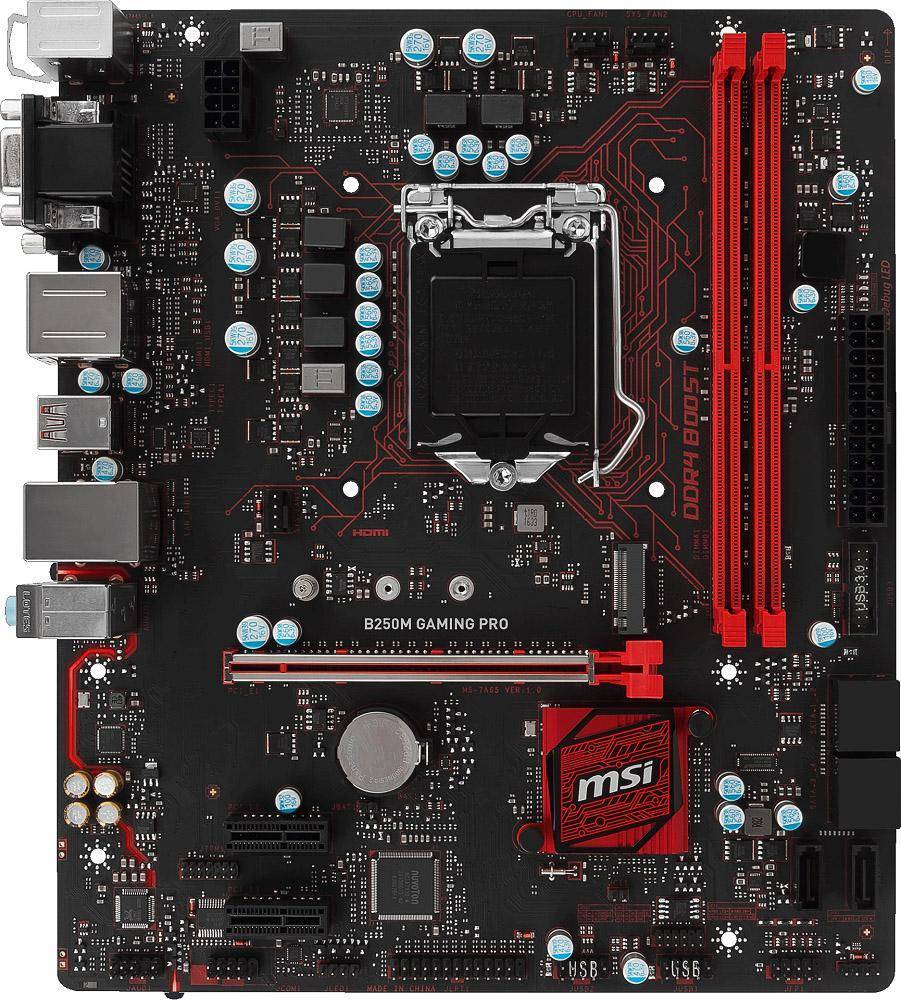

№10 – MSI B250M Gaming Pro

Цена: 4 940 рублей

Это бюджетная материнская плата с сокетом LGA1151 и чипсетом Intel B250, которая имеет два слота для оперативной памяти DDR4 максимальным объемом 32 ГБ. Что касается портов, присутствуют 12 интерфейсов USB, 6 USB 3.1, 4 из которых на задней панели, 1xCOM, D-Sub, DVI, HDMI, Ethernet, 2 PS/2 для клавиатуры и для мыши, а также LPT.

Данная материнская плата отлично подойдет для сборки недорого игрового компьютера, поскольку на нее можно установить даже мощный современный процессор.

Отличительной особенностью можно назвать наличие встроенного 7.1-канального звука. К минусам относятся не самые эффективные цепи питания, ограничивающие возможность разгона процессора.

MSI B250M Gaming Pro

Какой чипсет выбрать?

При возникновении данного вопроса пользователь, по сути, покупает не только чипсет как отдельный элемент, а материнскую плату в целом. Главным условием при покупке является совместимость с другими компонентами. На данный момент существует два лидера, которые предлагают широкую линейку продукции – AMD и Intel. Рекомендуется выбирать одновременно и ЦП и системную плату.

Для бюджетной комплектации будет достаточно микросхем набора Н110 или же Н310. Для устройств средней мощности рекомендуются материнские платы В150 или В250. Для компьютеров с мощной конфигурацией рекомендуется выбрать Z270 или Z170.

В целом, сказать, какой чипсет лучше невозможно – все зависит от требований к собираемому компьютеру и бюджета на покупку материнской платы.

Интегрированные устройства

Материнская плата кроме чипсета и различных разъемов для подключения комплектующих имеет различные интегрированные устройства.

12.1. Интегрированная видеокарта

Если вы решили, что компьютер не будет использоваться для игр и не приобретаете отдельную видеокарту, то материнская плата должна поддерживать процессоры с видеоядром и иметь соответствующие разъемы. На материнских платах, рассчитанных на процессоры с видеоядром могут быть разъемы VGA, DVI, DisplayPort и HDMI.

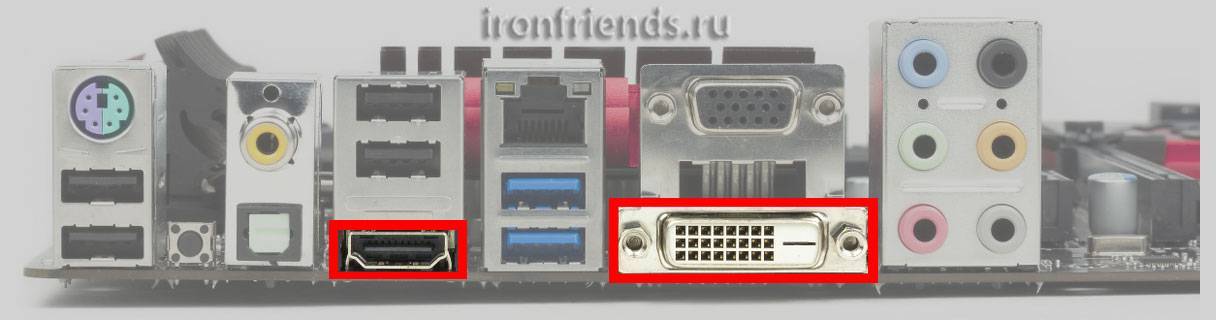

Желательно наличие на материнской плате разъема DVI для подключения современных мониторов. Для подключения к компьютеру телевизора необходим разъем HDMI. Учтите так же, что у некоторых бюджетных мониторов есть только разъем VGA, который в таком случае должен быть и на материнской плате.

12.2. Интегрированная звуковая карта

Все современные материнские платы имеют аудиокодек класса HDA (High Definition Audio). На бюджетные модели устанавливаются соответствующие звуковые кодеки (ALC8xx, ALC9xx), которых в принципе достаточно большинству пользователей. На более дорогие игровые материнки устанавливаются кодеки получше (ALC1220) и усилитель для наушников, дающие более высокое качество звука.

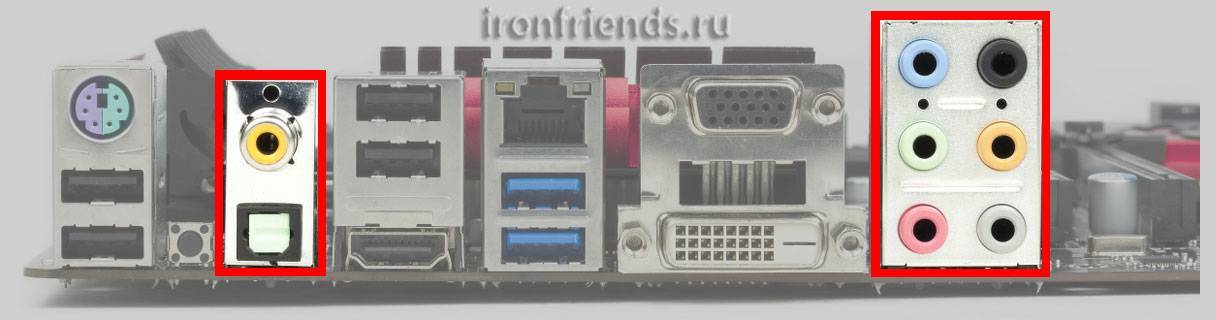

Материнские платы обычно имеют 3, 5 или 6 гнезд 3.5 мм для подключения аудиоустройств. Также может присутствовать оптический и иногда коаксиальный цифровой аудио выход.

Для подключения колонок системы 2.0 или 2.1. вполне достаточно 3-х аудио выходов.
Если вы планируете подключать многоканальную акустику, то желательно, чтобы на материнской плате было 5-6 аудио разъемов. Для подключения высококачественной аудиосистемы может потребоваться оптический аудио выход.

12.3. Интегрированная сетевая карта

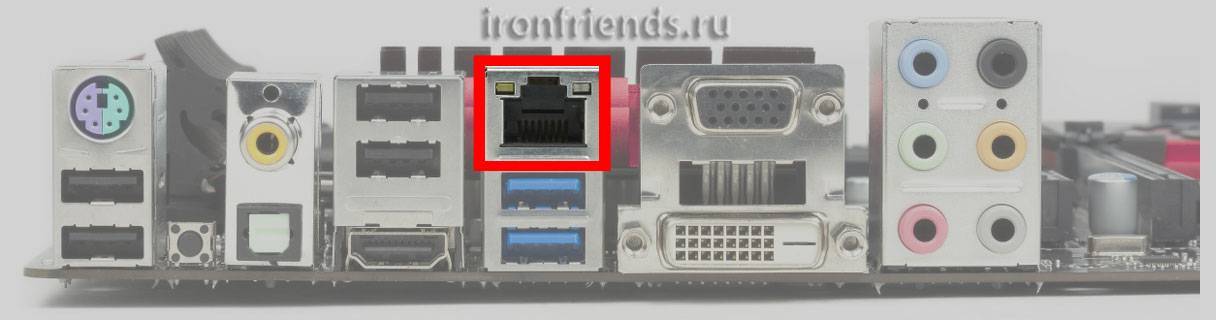

Все современные материнские платы имеют встроенную сетевую карту со скоростью передачи данных 1000 Мбит/с (1 Гб/с) и разъем RJ-45 для подключения к интернету.

Бюджетные материнские платы оснащаются соответствующими сетевыми картами производства Realtek. Более дорогие игровые материнки могут иметь более качественные сетевые карты Intel, Killer, что положительно отражается на пинге в онлайн играх. Но часто работа онлайн игр больше зависит от качества интернета, чем от сетевой карты

Все современные сетевые карты имеют скорость передачи данных 1 или 2.5 Гбит/с, что в принципе не важно, так как вряд ли у кого-то есть интернет со скоростью свыше 1 Гбит/с

Крайне желательно подключаться к интернету через роутер, который будет отражать сетевые атаки и повысит защиту материнки от электропробоев со стороны провайдера.

12.4. Интегрированный Wi-Fi и Bluetooth

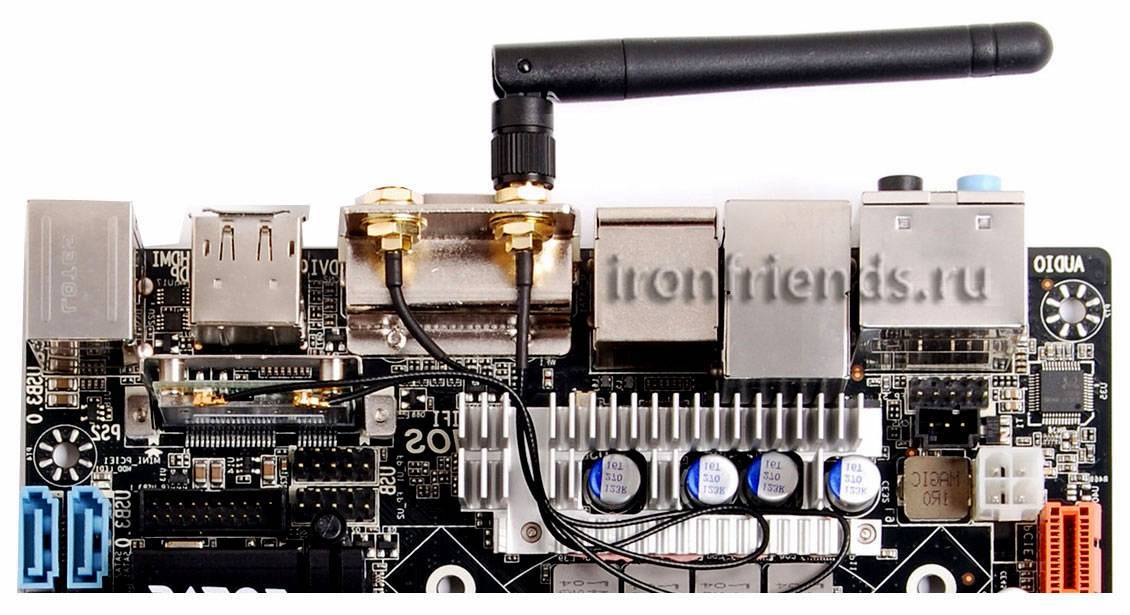

Некоторые материнские платы могут иметь встроенный Wi-Fi и Bluetooth адаптер. Такие материнские платы стоят дороже и используются в основном для сборки компактных медиацентров. Если сейчас вам такая функциональность не нужна, то нужный адаптер можно будет докупить позже  если возникнет такая необходимость.

Тип и частота поддерживаемой памяти

Современные материнские платы поддерживают память DDR4. Недорогие материнки рассчитаны на более низкую максимальную частоту памяти (2666 МГц). Материнские платы среднего и высокого класса могут поддерживать память с более высокой частотой (3200-5200 МГц).

Память с частотой 3000/3200 МГц стоит уже незначительно дороже, дает некоторый прирост производительности в играх и еще более ощутимый при монтаже видео. Поэтому есть смысл приобрести материнку с поддержкой памяти с более высокой частотой.

До недавнего времени самой оптимальной по соотношению цена/производительность являлась память DDR4 с частотой 2666 МГц, которую поддерживают все современные материнки. Но сейчас уже лучше брать память на 3000/3200 МГц.

Звук

Если вы не серьезный аудиофил, не купили неисправные комплектующие или не приобретаете самую дешевую материнскую плату, ожидая исключительного качества звука, то современной встроенной звуковой карты вам будет вполне достаточно.

Качество звука материнской платы определяется, главным образом, звуковым кодеком (чипом обработки звука), который в ней используется. Поэтому если вы так привередливы, можно узнать, какой кодек установлен на выбранной материнской плате и относится ли он к средним или премиальным моделям. Конечно, в качестве альтернативы вы вполне можете приобрести выделенную звуковую карту или USB-колонки со своим ЦАП (цифро-аналоговым преобразователем), например, Audioengine A2+.

Зачем материнской плате нужен чипсет

Современный компьютер – сложное устройство, состоящее из множества компонент и периферийных устройств. Если первые настольные ПК имели практически неизменяемую архитектуру, то сегодня такой подход неприемлем. А значит, обеспечить совместимость различных комплектующих (ЦП, видеокарта, жёсткий диск, оперативка) становится самостоятельной и не менее сложной задачей, которая возлагается на специальный набор микросхем (именно так и переводится слово чипсет).

Классическая архитектура МП предполагает наличие двух таких микросхем, северного и южного моста. Свои названия они получили из-за особенностей расположения на материнской плате, вверху и внизу. Со словом «мост» тоже всё понятно – чипсеты связывают между собой процессор, графический адаптер, дисковую подсистему и так далее.

В частности, северный мост отвечает за:

  • взаимодействие CPU и GPU;
  • обмен данными между процессором и оперативной памятью.

В функции южного моста входят:

  • обмен данными между ЦП и накопителями;
  • координация функционирования звуковой платы;
  • управление работой оптических приводов;
  • обмен данными с периферийными устройствами, реализованный через контроллеры PCI, USB, EIDE/SATA.

ВНИМАНИЕ. Связь между мостами и другими компонентами осуществляется посредством системных шин, имеющих разную пропускную способность

Этот аспект важен для сбалансированной работы компьютера как единого вычислительного устройства.

Последние поколения МП от Intel в этом плане несколько отличаются от классической архитектуры: функции северного моста здесь делегированы непосредственно центральному процессору, что позволило увеличить скорость обработки данных, тем самым повысив быстродействие ПК.

Другие преимущества интегрированного моста:

  • снижение себестоимости материнской платы;
  • уменьшение дефицита свободного пространства на МП;
  • уменьшение степени нагрева чипсета, часть которого охлаждается вместе с CPU, что сказалось на долговечности и надёжности материнки (на материнских платах AMD северный мост часто снабжается отдельным чипом охлаждения из-за сильного нагрева);
  • встраивание северного моста в процессор позволило снизить общее потребление электроэнергии.

В настоящее время топовые производители чипсетов – те же компании, которые специализируются на разработке центральных процессоров, то есть извечные конкуренты Intel и AMD. Ранее чипсеты проектировали и в Nvidia, но на сегодня они сосредоточили основные усилия на производстве графических адаптеров. Доля других разработчиков чипсетов остаётся незначительной.

Виды материнских плат

Материнские платы различаются по различным параметрам:

  1. Размеру;
  2. Сокету, установленному на плату;
  3. Чипсету;

В зависимости от установленного сокета МП бывают:

  • МП разработанные для поддержки процессоров фирмы AMD;
  • МП поддерживающие процессоры Intel;
  • Специализированные сокеты, поддерживающие процессоры менее крупных компаний;

Чипсет МП, в отличии от сокета, не влияет на производительность МП – он определяет ее функциональные возможности. Чипсеты бывают:

  1. Начального ранга. Ими комплектуются МП, разрабатываемые для бюджетных систем;
  2. Среднего ранга. Стандартные модели, позволяющие подключение современных девайсов;
  3. Старшего ранга. Позволяют разгонять систему по максимуму. Используются в ПК топовой сборки;

Если вы не планируете заниматься разгоном вашей системы и подключать к компьютеру много различных устройств – можно выбрать чипсеты начального и среднего уровня.

Итак, как выбрать игровую материнскую плату для своего ПК — на что стоит смотреть

Материнская плата ASUS на чипсете Z390

Чипсет материнской платы

Это самым важным фактором, который следует учитывать при покупке игровой материнской платы. Он определяет функции, которыми обладает материнская плата, а также тип процессора, с которым она может работать, если вкратце объяснить.

BIOS

Использование функций BIOS может помочь вам разогнать процессор, ОЗУ, то есть вы можете использовать его, чтобы заставить ваш компьютер работать выше своего предела.

Некоторые материнские платы имеют функции BIOS, которые дают вам доступ к настройкам тактового множителя процессора и напряжениям (крайне осторожно использовать)

Лучшим типом системы для BIOS является UEFI BIOS, которым можно управлять с помощью пользовательского интерфейса. Он также поддерживает жесткие диски размером более 3 ТБ

Также важно чтобы биос был на русском языке

Встроенные Интерфейсы

Если вы задаетесь таким вопросом как — «Как выбрать игровую материнскую плату«, то вы должны знать, что материнская плата имеет множество встроенных стандартных контроллеров, а также интерфейсов. Большинство материнских плат поддерживают встроенный USB, звук и локальную сеть.

А в идеале надо чтобы плата имела встроенный Wi-Fi модуль. Это позволит вам играть по сети с помощью вай фай интернета без проводов, что очень удобно, если нет проводного интернета.

PCI Express

Материнская плата ASUS на новом чипсете Z490

Современные материнки обычно имеют от одного до пяти слотов PCI Express. Для игр лучше PCI Express 3.0, а в идеале 4.0.

Эти все цифры отражают пропускную способность передачи данных в одном направлении. Например PCI Express 2.0 имеет скорость 8 ГБ/с, а PCI Express 4.0 — уже до 31,5 ГБ/с!

Форм-фактор

Размер материнской платы является одним из наиболее важных факторов, если размышлять над вопросом как выбрать игровую материнскую плату. которые следует учитывать при выборе хорошей игровой материнской платы.

Некоторые платы относительно компактны и могут быть встроены в любую сборку, но им не хватает функций. Идеальной материнской платой по размерам и функционалу будет форм-фактор ATX (Standard-ATX).

Многие признают, что ATX превосходит, но если у вас небольшой корпус, микро ATX хорош. Вам просто нужно убедиться, что то, что вы выбрали, совместимо с другими вашими частями. Форма micro ITX также прилична, но, как и micro ATX, вы должны найти то, что совместимо с ней

Производитель

Существует множество производителей материнских плат. Есть ASRock, ASUS, Gigabyte, MSI. У каждого из этих брендов есть свои плюсы и минусы.

Но, признаюсь, я бы лично для себя купил материнку от ASUS. Теперь вы более менее осведомлены про то как выбрать игровую материнскую плату. Также читайте — Какая материнка лучше в 2021 году, размеры материнок.

https://pc-reanimator.ru/

Зачем материнской плате нужен чипсет

Современный компьютер – сложное устройство, состоящее из множества компонент и периферийных устройств. Если первые настольные ПК имели практически неизменяемую архитектуру, то сегодня такой подход неприемлем. А значит, обеспечить совместимость различных комплектующих (ЦП, видеокарта, жёсткий диск, оперативка) становится самостоятельной и не менее сложной задачей, которая возлагается на специальный набор микросхем (именно так и переводится слово чипсет).

Классическая архитектура МП предполагает наличие двух таких микросхем, северного и южного моста. Свои названия они получили из-за особенностей расположения на материнской плате, вверху и внизу. Со словом «мост» тоже всё понятно – чипсеты связывают между собой процессор, графический адаптер, дисковую подсистему и так далее.

В частности, северный мост отвечает за:

  • взаимодействие CPU и GPU;
  • обмен данными между процессором и оперативной памятью.

В функции южного моста входят:

  • обмен данными между ЦП и накопителями;
  • координация функционирования звуковой платы;
  • управление работой оптических приводов;
  • обмен данными с периферийными устройствами, реализованный через контроллеры PCI, USB, EIDE/SATA.

ВНИМАНИЕ. Связь между мостами и другими компонентами осуществляется посредством системных шин, имеющих разную пропускную способность

Этот аспект важен для сбалансированной работы компьютера как единого вычислительного устройства.

Последние поколения МП от Intel в этом плане несколько отличаются от классической архитектуры: функции северного моста здесь делегированы непосредственно центральному процессору, что позволило увеличить скорость обработки данных, тем самым повысив быстродействие ПК.

Другие преимущества интегрированного моста:

  • снижение себестоимости материнской платы;
  • уменьшение дефицита свободного пространства на МП;
  • уменьшение степени нагрева чипсета, часть которого охлаждается вместе с CPU, что сказалось на долговечности и надёжности материнки (на материнских платах AMD северный мост часто снабжается отдельным чипом охлаждения из-за сильного нагрева);
  • встраивание северного моста в процессор позволило снизить общее потребление электроэнергии.

В настоящее время топовые производители чипсетов – те же компании, которые специализируются на разработке центральных процессоров, то есть извечные конкуренты Intel и AMD. Ранее чипсеты проектировали и в Nvidia, но на сегодня они сосредоточили основные усилия на производстве графических адаптеров. Доля других разработчиков чипсетов остаётся незначительной.

Слоты оперативной памяти

На большинстве современных массовых материнских плат четыре слота для памяти. У компактных моделей Mini-ITX их часто бывает два, а у премиальных плат для высокопроизводительных рабочих станций – восемь. Естественно, количество слотов ограничивает максимальный объем оперативной памяти.

Однако, для стандартных задач и игр вполне достаточно 16 Гб, а 32 Гб хватит с хорошим запасом. И даже 32 Гб памяти вы сможете установить даже при наличии всего двух слотов. В некоторых случаях в них можно поставить даже 64 Гб. Однако, имейте в виду, что два модуля по 16 Гб могут стоить чуть дороже четырех модулей по 8 Гб; с другой стороны, с двумя модулями система может работать стабильнее, чем с четырьмя.

Итоги

Выбирая новый процессор от Интел или АМД, следует принимать во внимание, что CPU серии Coffee Lake могут работать только в связке с 300-ми наборами (второе обязательное условие – наличие сокета LGA1151v2). Для процессоров Ryzen, включая последнее поколение, требуется сект TR4 или АМ4

Обращайте внимание на оверклокерские возможности, если вы адепт разгона, в противном случае переплачивать за неиспользуемые функции не стоит. Независимо от того, каков ваш опыт в деле построения оптимальных систем, делитесь ним с другими нашими читателями – многие нюансы невозможно описать в рамках небольшой обзорной статьи

Независимо от того, каков ваш опыт в деле построения оптимальных систем, делитесь ним с другими нашими читателями – многие нюансы невозможно описать в рамках небольшой обзорной статьи.
